Vzduchové potrubí pro větrání - pohledy, funkce a instalace

Důležitými prvky každého ventilačního systému jsou správně vybrané vzduchové kanály. Jejich hlavním úkolem je zajistit tok čerstvého vzduchu do místnosti a odstranit odpad. Účinnost ventilačního systému závisí především na správném výpočtu průměrů potrubí a průřezu kanálů. Dnes se dozvíte, jak se kruhové vzduchové kanály pro ventilaci liší od ostatních, jaké materiály se používají pro různé typy a také jak jsou instalovány.

Moderní přírodní a mechanické ventilační systémy pro prostory mají obvykle pouze jeden kanál pro odstranění hmoty odpadního vzduchu. Současně čerstvý vzduch by měl proudit neomezeně přes netěsnosti a praskliny ve dveřích a okenních blocích, jakož i prostřednictvím speciálních technologických otvorů.

Další věc - napájecí a odsávací ventilace, která vyžaduje výpočet a instalaci dvou oddělených kanálů určených pro průtok čerstvého vzduchu a výstupní znečištění.

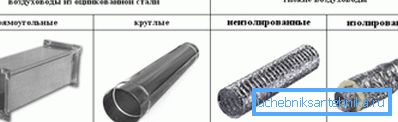

Typy kanálů

Dnes není potřeba zakoupit části ventilačních systémů, protože výrobci nabízejí své výrobky v širokém rozsahu. Z tohoto důvodu je jejich cena přijatelná pro většinu kupujících.

Proto při výběru potrubí je třeba dbát na konstrukční vlastnosti budovy, pro kterou je zakoupen. Níže uvádíme několik kritérií, která pomohou pochopit klasifikaci zařízení.

Výstavba

Vzduchové kanály mohou být:

Materiál

Dnes se pro výrobu používají různé materiály:

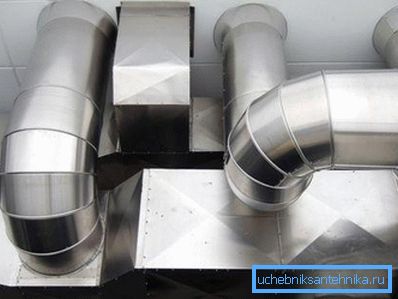

1. Kov - nerezová nebo pozinkovaná ocel, slitiny hliníku. Prvky jsou vysoce odolné, vydrží požární a korozivní formace. Jejich instalace nezpůsobuje žádné zvláštní potíže, životnost výrobků je dlouhá.

Nejnižší náklady na galvanizované ocelové trubky této kategorie, zároveň hliník a nerezová ocel budou pro zákazníky mnohem dražší. To tvořilo hlavní poptávku po výrobcích z pozinkovaných trubek.

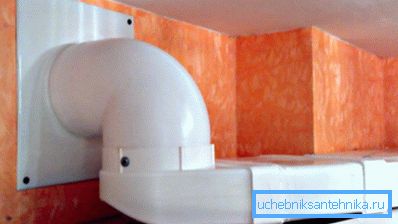

1. Plastové, spíše vysoce kvalitní polypropylen, vyznačující se nízkou cenou a nízkou hmotností. Prvky jsou odolné proti opotřebení, nezrezávají a jsou co nejpevnější. Instalace se obvykle provádí ručně a provozní doba je několik desetiletí.

Tato a další materiální výhody přitahují mnoho zákazníků. Mezi nedostatky je třeba zmínit slabost mechanického poškození a vysoké teploty.

1. Flexibilní z polymerech, stejně jako vlnitý hliníkový polymerový plech, který je vybaven ocelovou výztuží. Takové vzduchové kanály se používají ve ventilačních systémech současně s klasickými tuhými vzduchovody a odpovídajícími tvarovanými prvky. Nevýhodou je, že práce na flexibilních potrubích je doprovázena příliš velkým množstvím hluku, což je výrazně více než jiné typy vzduchových kanálů.

Tvar sekce

Klasický je považován za obdélníkový a kulatý, ale je zde také ovál.

Výběr závisí na dohodnutém projektu.

1. Kulaté mají větší poptávku od zákazníků než obdélníkové. V tom není nic překvapujícího, protože jsou snadno instalovatelné a mají minimální aerodynamickou odolnost vůči vzduchu.

Spojovací články a vnější spojky se používají jako materiál pro spojování tvarových prvků a trubek. V tomto případě nedochází k úniku vzduchu, takže můžete mluvit o úplné těsnosti okruhu.

1. Obdélníkové vzduchové kanály jsou navzájem spojeny a s tvarovanými částmi:

• příruby;
• shinorikami;
• montážní úhly;
• snaps.

Jejich instalace je poněkud obtížná ve srovnání s kruhem a má nejhorší aerodynamický výkon. Nepochybná výhoda pravoúhlých vzduchovodů je dokonalá kombinace s jakýmikoli interiéry, zejména v místnostech s nízkými stropy.

Výpočet vzduchových trubek

Níže je návod, který vám pomůže pochopit tuto obtížnou záležitost:

1. Vytvoření obecné schématu větrací sítě s přihlédnutím k oblasti prostor a jejich účelu. Vypočte si požadovanou výměnu vzduchu v kubických metrech za hodinu.
2. Druhou etapou je stanovení rychlosti pohybu vzduchových hmot v potrubí:

• přirozené větrání - až 1 m / s;
• nucené větrání - 3-5 m / s.

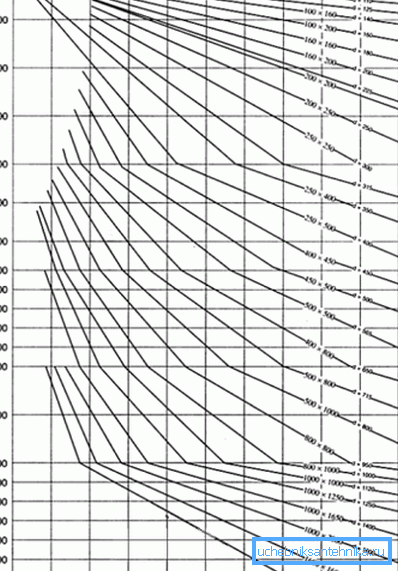

Pro výpočet je nejvhodnější použít speciální diagramy připravené specialisty. S jejich pomocí se vypočítá průměr vnitřního průřezu kanálků na základě získaných výsledků.

Například pro umělou ventilaci s výměnným objemem vzduchu 300 m³/ h a rychlostí průtoku vzduchu 3 m / s, je optimální průměr ventilačního kanálu 150 mm, je-li obdélníkový 100 mm až 200 mm.

Instalace vzduchových kanálů

Důležité při instalaci vzduchovodních trubek je rozhodování o tom, zda je třeba izolovat nebo ne. Taková dodatečná izolace ventilačních kanálů zabrání tvorbě kondenzátu, což dovolí větrání pracovat po dlouhou dobu a bez selhání.

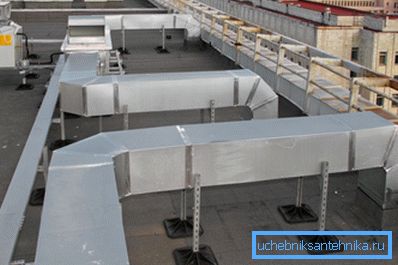

Tip: tepelná izolace ventilačních trubek je nutná při instalaci mimo budovu nebo v místnosti, která nemá topení.

Druhým důležitým rozhodnutím je izolace větracích kanálů, které se nacházejí v pracovních a obytných prostorách, zejména ložnice nebo dětské místnosti.

Pro snížení počtu decibelů systému použijte tato pravidla:

• dobře pomůže vyřešit problém potrubí s velkým průměrem nebo silnými stěnami;
• Dokončovací trubky se speciálním materiálem pro minimalizaci hluku při provozu ventilačního systému také umožňují tichu v místnostech;
• Použijte izolaci vibrací pro ventilační zařízení, jako jsou ventilátory a tlumiče.

Účinnost systému do značné míry závisí na jeho pravidelném čištění. Nejčastěji není nutné demontovat vše nebo jeho součásti.

Tip: Vyčistěte mechanickou nebo chemickou metodou. První zahrnuje použití vakuových čerpadel a hydro-mechanických zařízení, druhá - použití speciálních aerosolů.

Závěr

Po provedení rozhodnutí o instalaci větrací soustavy v domě nebo bytě musíte zodpovědně a pečlivě přistupovat k výpočtu, výběru a instalaci vzduchových kanálů, protože jejich provoz bude v budoucnu záviset na nich.

Vzduchové kanály pro ventilaci se stanou neviditelnými a bezproblémovými, nebo budete muset vyřešit další problémy, které byly během práce porušeny.

Video v tomto článku vám pomůže najít další informace o tomto tématu.
