Výroba větrání v soukromém domě: funkce procesu

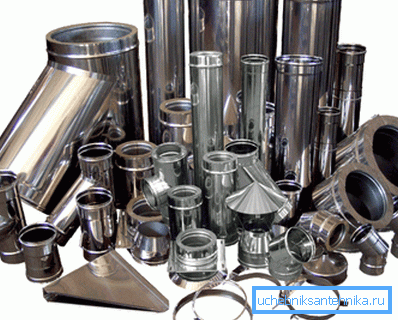

U soukromých a vícepodlažních obytných budov, průmyslových a veřejných budov, škol, mateřských škol a zdravotnických zařízení se výroba ventilačního systému provádí na stejném principu a ze stejných materiálů, pokud jde o kov. Hlavní část těchto konstrukcí tvoří vzduchové kanály, které jsou vyráběny na speciálních strojích především z pozinkované oceli a hliníkových slitin (takové trubky mohou být také vyráběny v malém množství v řemeslném provedení).

Vedle tuhých trubek také vyrábějí vlnité trubky, stejně jako dělící a výfukové deštníky a otvory, odpaliště a rohové kování pro otáčky. To vše je uvedeno níže a pomůže - video v tomto článku.

Větrání

Poznámka: Větrné systémy mohou být sací, výfukové a sací-výfukové, z nichž každý může být buď přírodní nebo mechanický (nucený). Navíc sací a výfukové systémy mohou mít obecný nebo místní účel. Druhá možnost se nejčastěji používá ve výrobě, protože cena energetických nákladů je v tomto případě mnohem nižší.

Obráběcí stroje

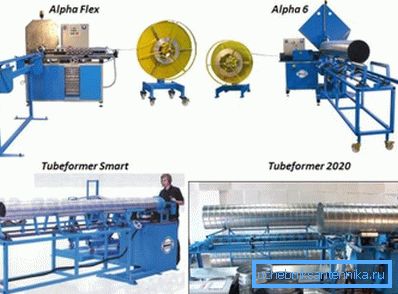

Tubeformer 2020 je spirálově vinutý mlýn vyráběný švýcarskou firmou SPIRO (cena odpovídá kvalitě výrobků) pro výrobu velkých vzduchovodů jak pro potřeby výměny vzduchu, tak pro výrobu polyuretanových pěnových skořepin pro doly a mosty.

Rozsah průřezu vyráběných trubek se pohybuje v rozmezí od 80 mm do 2000 mm, tloušťka stěny 0,4 mm až 2,0 mm, ale délka výrobku není omezena. Stroj spotřebuje elektřinu 11 kW, 3380 V a 50 Hz.

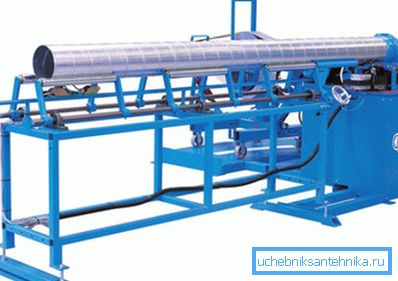

Tubeformer 1602 PRO je spirálovitě válcovaný mlýn vyráběný švýcarskou společností SPIRO pro výrobu velkých vzduchových kanálů jak pro potřeby výměny vzduchu, tak pro výrobu polyuretanových pěnových nádrží pro doly a mosty.

Rozsah průřezu vyráběných trubek se pohybuje od 80 mm do 1600 mm, tloušťka stěny je 0,4 mm až 1,5 mm, ale délka výrobku není omezena. Zařízení spotřebuje 15 kW, 3380 V a 50 Hz elektrické energie.

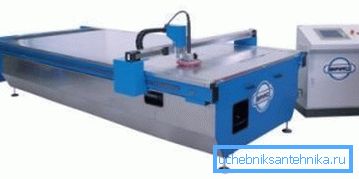

Plasmacutter Florett je plazmový řezací stroj se širokým sortimentem plechu vyráběný firmou SPIRO a vybavený počítačovým řídicím programem, který je přizpůsoben vašim vlastním rukám a poskytuje trojrozměrné modelování dílů, zejména výfukových deštníků, štěrbin a různých (kruhových, oválných, obdélníkových) tvarovek.

Plocha tohoto modelu je 30001500 mm, na společném povrchu 39902140 mm, pojízdná, s rychlostí pohybu 40 mm / min a přesností řezu až 0,5 mm. Zároveň AC Servo 4000I, 50 / 60Hz a 2,5kVA a plazma 60A, 230 / 400V, 3 fáze 11kVA, o celkové hmotnosti 780kg.

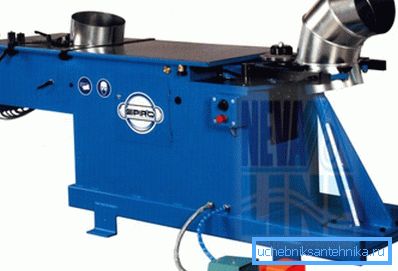

Gorelocker COMBI T, as, na obrázku výše, je stroj na výrobu segmentových ohybů a dalších tvarovek vyráběných švýcarskou společností SPIRO a v této oblasti je uznáván jako vůdce mezi výrobci těchto zařízení.

Výstupní průměr je od 125 mm do 1250 mm s tloušťkou stěny od 0,4 mm do 1,5 mm u černé oceli, od 0,4 mm do 1,0 mm pro nerezovou ocel, od 0,4 mm do 1,5 mm pro hliníku a od 0,4 mm do 1,25 mm pro měď. Parametry napájení 5kVA / 400V / 50Hz, 3 fáze.

Stitchwelder 1000/1270/1540 jsou vysoce kvalitní švové svařovací stroje vyráběné švýcarskou firmou SPIRO a používané pro svařování trubek bez poškození přední části zpracovávaného kovu. To neumožňuje uchýlit se k hermetickým lakovacím produktům.

V závislosti na úpravě jednotky 1000/1270/1540 může být délka svaru 50/1000 / 50-1270 / 50-1500 mm, překrývání 6/8/8 mm, s tloušťkou kovu 0,4-1,0 mm, průměr polotovary 75-1000 mm. Průměr měděného drátu s kruhovým průřezem pro svařování je 2,0 mm a svařovací svařovací rychlost je od 3 m / min do 1212 m / min (pokyny pro výběr režimu jsou připojeny).

Kruhová a obdélníková část

• V průmyslových podnicích je zpravidla používán kruhový úsek větrání - výroba ventilačních kanálů této části snižuje aerodynamický odpor při přepravě vzduchu v kanálech a také velmi významně významně snižuje hladinu hluku. Izolace takových výrobků se nevyužívá vůbec nebo je minimální, což v obou případech šetří rozpočet podniku nebo organizace. Abychom mohli provozovat celý systém, nepotřebujeme příliš silné motory pro ventilátory, a proto je z této strany pozorován i ekonomický efekt.
• Hustota spojů takových větracích kanálů je velmi vysoká, což zajišťuje minimální únik vzduchu, a tím snižuje tepelné ztráty. Pokud společnost vyrábějící takové zařízení má kompletní sadu všech strojů (v tomto článku jsou uvedeny pouze ty hlavní), pak si můžete objednat systém jakékoliv složitosti.

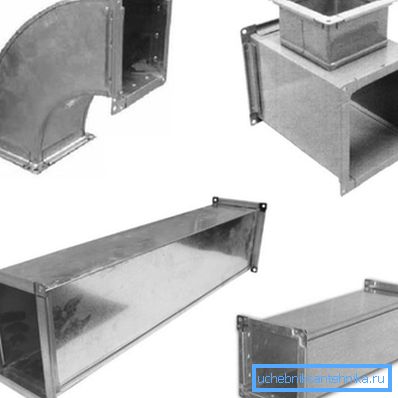

• Hlavní výhodou obdélníku nad kruhem je jeho menší výška se stejnou průřezovou plochou, proto se výrobky se čtvercovou částí nejčastěji používají pro instalaci v nízkých místnostech. Kromě toho je obdélník jednodušší umístit do menší dekorativní krabice.

Poznámka: Pro instalaci větrání v soukromém domě se obvykle používají obdélníkové vzduchové kanály, i když některé prvky mohou být kruhové, například spojující kuchyňskou kapotu s větracím oknem.

Závěr

Na závěr můžeme říci pár slov o výrobě větracích mříží. Mohou být tuhé a nastavitelné, s jedním nebo dvěma řadami žaluzií nebo okenic. Vyrobeno z plastu, pozinkované oceli a hliníkových slitin.
