Vlnění pro ventilaci: vyberte si a nainstalujte se

V tomto článku budeme hovořit o tom, co tvoří hliníkové zvlnění pro ventilaci a podobné výrobky z jiných materiálů. Dále zvažujeme, jaké jsou vlastnosti výběru těchto struktur. Dobře a samozřejmě uděláme řadu praktických doporučení pro instalaci ventilačních zvlnění.

Obecné informace

Ventilační vlnitá trubka je nezbytným prvkem pro připojení moderních kapucí. Není pochyb o tom, že ventilační vlnitá objímka nevypadá tak elegantně jako speciální plastová skříň.

Faktem je, že kulatý pouzdro je obtížné skrýt ve stěně nebo zakrýt nějaké dekorativní prvky. Ale navzdory těmto obtížím, v některých případech je vlnitá hadice prostě nenahraditelná.

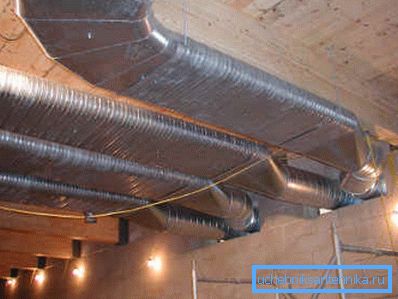

Například na obtížně přístupných místech je použito vlnité potrubí pro větrání, kde je kvůli vícenásobným otočením a ohybům obtížné namontovat běžnou plastovou krabici.

Hlavní typy vzduchovodů a jejich klasifikace

V současné době jsou vzduchové potrubí navržené pro připojení kapuce představovány následujícími modifikacemi.

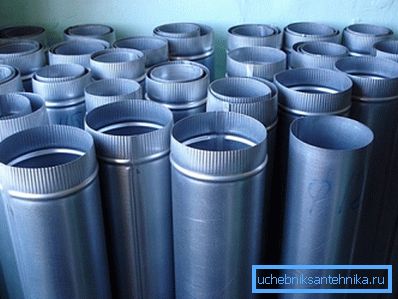

1. Plastová nebo kovová trubka (tvrdá skříň) s dokonale hladkým vnitřním povrchem. Nedostatek vnitřní reliéfu zajišťuje bezhlučný provoz ventilačního zařízení. Hladký vnější povrch zajišťuje estetický vzhled spojovacího prvku.

Jediným významným nedostatkem těchto konstrukcí je malý stupeň flexibility a v důsledku toho nemožnost použití na stěnách a stropích s komplexním povrchovým reliéfem.

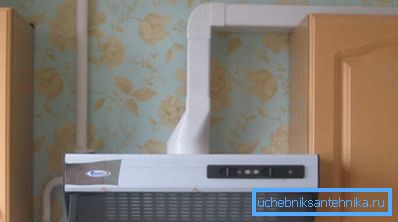

Doporučuje se používat plastové vzduchové potrubí, které mohou být pokryty zavěšeným stropem, dekorativními panely a dalšími ochrannými konstrukcemi. Cena plastového potrubí je vysoká ve srovnání s kovovými protějšky.

1. Vlhkané hliníkové potrubí pro větrání je vhodnější a nejoblíbenější možností, protože má řadu výhod, mezi které patří:

• vysoká odolnost proti opotřebení;
• odolnost proti mechanickým deformacím;
• snadná instalace;
• nízké zatížení podlah budovy
• absolutní těsnost, navzdory pohyblivosti kloubů;
• odolnost proti vyšším teplotám (do + 250 ° C) a v důsledku toho i možnost použití pro výfukové plyny v autonomních systémech vytápění;
• univerzálnost použití, protože vlnění se stejným úspěchem je provozováno v prostorách veřejných, bytových a technických účelů;
• rozumnou cenu a v důsledku toho přitažlivé náklady dokončeného ventilačního systému jako celku.

Avšak společně se zřejmými výhodami existují alespoň zjevné nedostatky, mezi které patří:

• nízká úroveň tuhosti ventilačního kanálu jako celku;
• nízká intenzita proudění vzduchu v důsledku nedostatečné aerodynamiky vnitřního povrchu stěn;
• obtížnost diagnostiky poškození nebo zablokování, stejně jako obtížnost čištění a dezinfekce větracích kanálů;
• Vzhledem k řadě konstrukčních prvků nelze flexibilní hliníkové kanály používat ve vysoce výkonných ventilačních systémech.

Vlastnosti konstrukce

Flexibilní vzduchové kanály jsou strukturálně vícevrstvý výrobek z hliníku a vrstvou polyesteru. Výstužným prvkem konstrukce je spirála z oceli. Spirála nejen vytváří požadovaný stupeň tuhosti výrobku, ale také zajišťuje změnu ve směru potrubí na závity ve formě charakteristické harmoniky.

Hliníkové vzduchové kanály zevnitř mohou být hladké nebo vlnité.

• Modifikace s hladkým vnitřním povrchem jsou charakterizovány zvýšenými aerodynamickými vlastnostmi.. Proto je vhodné instalovat takové úpravy potrubí na dálkových trasách.

Významnou nevýhodou úprav s hladkým vnitřním povrchem stěn je složitější instalace.

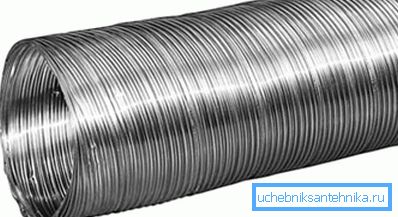

• Vlnité hliníkové vzduchové kanály jsou charakterizovány méně aerodynamikou, ale navzdory této nevýhodě mohou být nastaveny na libovolný požadovaný směr, což značně zjednodušuje instalaci.

Funkce výběru

Co hledat při výběru vlnitého potrubí pro větrání? Vzhledem k tomu, že technologie instalace a ovládání těchto spojovacích prvků je stejná, bez ohledu na značku výrobce se zaměřujeme na průměr průřezu.

Výsledkem je, že pro správnou volbu je třeba řídit parametry výstupu zařízení, které chcete připojit přes flexibilní kanál.

Pokud instrukce pro kreslení zahrnuje použití vln o určitém průměru, je třeba tento průměr použít, protože nesrovnalost mezi skutečnými rozměry a uvedenými rozměry bude mít za následek nemožnost instalace nebo nedostatečnou těsnost spojení.

Standardní průměry průmyslově vyráběných hliníkových zvlnění jsou následující:

• 200 mm;
• 150 mm;
• 125 mm;
• 100 mm.

Uvedené velikosti jsou zpravidla dostatečné pro instalaci všech průmyslově vyráběných výtažků a dalších zařízení, která musí být připojena k ventilačnímu systému.

Důležité: Při nákupu potrubí pro domácí odsávání byste měli mít na paměti, že větrací kanál s velkým počtem pravých úhlů a délkou přesahující 2 metry negativně ovlivňuje výkon systému. Řešením tohoto problému může být získání menšího kanálu s menším průměrem, který může být připojen k kapotě přes adaptér.

Výběr podle izolace

Cena pružných hliníkových kanálů závisí převážně na přítomnosti mezivrstev izolace. Modifikace bez izolace jsou instalovány a provozovány v systému nucené ventilace, kde neexistují žádné zvláštní požadavky na úroveň hluku a požární bezpečnosti.

Modifikace s vrstvou izolace jsou řádově dražší než běžné protějšky, ale navzdory vyšší ceně zaručují řadu významných výhod, včetně: nízké hladiny hluku, vysoké odolnosti vůči vysokým teplotám.

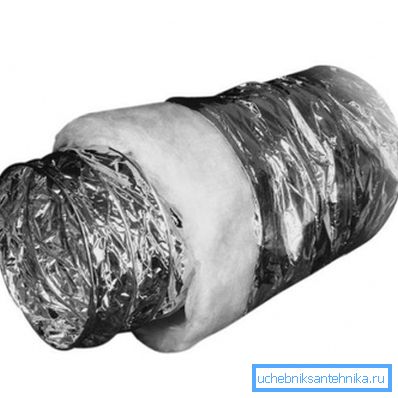

Jako izolace v těchto konstrukcích se používá vrstva minerální vlny. V důsledku toho je návrh izolovaných modifikací sendvič sestávající z hliníkové vrstvy, vrstvy bavlny a hliníkové vrstvy.

Vícevrstvé konstrukce jsou široce používány v případech, kdy je dálnice umístěna v místnostech, kde je vysoká úroveň hluku nepřijatelná.

Montážní práce

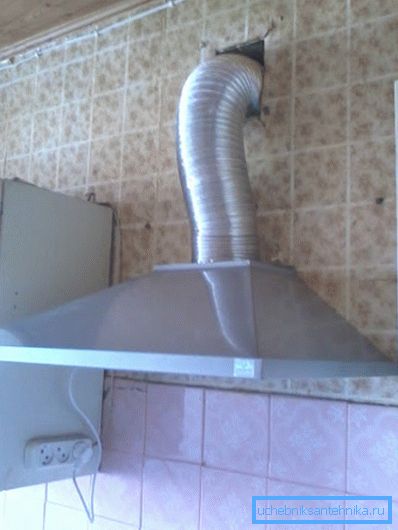

Při sestavování v kuchyni je vlnitá větrací objímka skrytá v jedné ze stěnových skříní. Další dobrou volbou je umístění trubky v prostoru nad kuchyňskou sadu.

Pro instalaci nejsou vyžadovány žádné speciální adaptéry, protože potrubí je flexibilní a prochází všemi úhly bez námahy.

Manuální instalační příručka nepředstavuje nic obtížného:

• Nejprve roztáhneme vzduchový kanál, aby bylo méně hluku, když je hotový systém v provozu.
• Upevněte trubku na potrubí výfukového systému pomocí speciální svorky. Podobně je na výfukovém otvoru upevněna vlna.
• Pokud je výfukové zařízení s kruhovým průřezem připojeno k přímému zvlnění. Pokud je otvor pravoúhlý, zakoupte speciální adaptér nebo kanál s obdélníkovým průřezem.

Důležité: Použití adaptérů snižuje výkon systému. Doporučujeme okamžitě zakoupit vzduchové potrubí stejného tvaru a velikosti jako u výfukového otvoru, aby nedošlo k obětování výkonu a aby se kapota nepoužívala v rozšířeném režimu.

• Na konci odvzdušnění se doporučuje instalovat mřížku s jemným okem, aby se zabránilo pronikání různých hmyzu a nečistot zvenčí. Při provozu však musí být tento rošt pravidelně čistit, aby se zabránilo zablokování a zhoršení výkonu systému.

Závěr

Tak jsme hovořili o hlavních typech vzduchových potrubí používaných v zařízení pro ventilační systémy domácností. Navíc jsme uvažovali o vlastnostech výběru a montáže pružných zvlnění.

Více užitečných informací naleznete v tomto článku.
