Větrání z pozinkované oceli je univerzální řešení.

Člověk čelí otázce řádné organizace větrání, a to jak při stavbě malého domu v zemi, při stavbě průmyslových dílny a při uspořádání kancelářských budov. Pro každý případ si můžete zvolit nejlepší možnost větrání, ale použití galvanizovaných ocelových kanálů lze považovat za univerzální řešení v každé situaci.

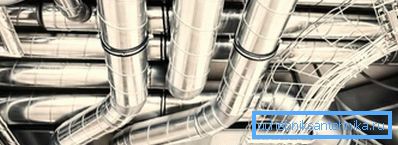

Pozinkované vzduchové kanály - skvělá volba pro ventilační systém

O výhodách galvanizace

Obecně lze ventilační potrubí vyrobit z těchto materiálů:

  • plast - cena tohoto řešení je minimální, ale jeho rozsah je omezen na soukromou výstavbu;

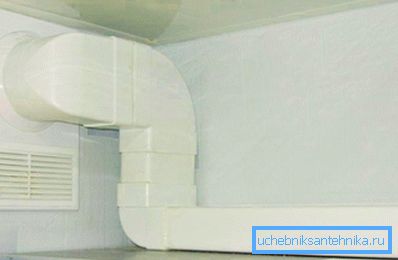

Plastová ventilace se obvykle používá v soukromé výstavbě.
  • hliník - jsou odolné proti korozi, ale hliník je spíše tvárný kov, takže takové větrací kanály netolerují možné zatížení;
  • z pozinkované oceli - prakticky nemají žádné vady;
  • z odpadních materiálů. Například, vzduchové potrubí může být postaveno i z obyčejných tlustých, dobře osazených prken.

Dávejte pozor! Větrací otvory mohou být doporučeny pouze pro větrání venkovních budov, například sklepů nebo sklepů v zemi.

Galvanizované větrací kanály lze používat s téměř žádnými omezeními. Mohou snadno zvládnout přepravu horkého vzduchu nebo páry agresivních látek. Kromě toho je oceli schopna odolat vysokým teplotám při zachování dostatečné pevnosti.

Plast je zcela neschopný vydržet dlouhodobé vystavení zvýšené teplotě a nemůže se postavit proti účinkům chemických látek. Jedinou výhodou tohoto materiálu může být nízká hmotnost a snadná instalace.

Ventilační potrubí z pozinkované oceli odolává:

  • teplota kolem +80 ° C - bez časového omezení;

Dávejte pozor! Pro bezpečnost personálu jsou vzduchové kanály přepravující horký vzduch obvykle vybaveny tepelně izolační vrstvou.

  • krátkodobě teplota vzduchu může vzrůst na +200 ° C. i v případě požáru v podniku ventilační systém neumožňuje území kouřit;
  • galvanizované potrubí pro větrání nevyžadují dodatečnou ochranu před vlhkostí. Tenká vrstva zinkového povlaku zabraňuje korozi.

Dávejte pozor! Dokonce i tehdy, je-li narušena celistvost vrstvy zinku, například při vložení šroubu zůstane ocel stále chráněna. Faktem je, že ocel a zinek tvoří galvanický pár a v důsledku chemické reakce pokrývá řez tenkou vrstvou oxidu.

Metody výroby pozinkovaných kanálů

Technologie přímo závisí na průřezu trubky.

Ventilační potrubí může být:

  • kulatá část - optimální aerodynamické vlastnosti;
Velikost kulatých trubek (spirálovitě vinutá)
  • čtvercová nebo obdélníková část - Aerodynamika je mírně horší, ale profilové potrubí je jednodušší instalovat díky plochým povrchům.

Surovinou pro výrobu pozinkovaných vzduchových kanálů je tenká plechová pozinkovaná ocel. Tloušťka plechu obvykle zpravidla nepřesahuje 1,0 mm, což zajišťuje rovnováhu mezi přijatelnou hmotností a dostatečně vysokou tuhostí.

Výroba ventilace z galvanizace se provádí jednou ze dvou metod:

  • v případě kruhového průřezu se používá buď technologie se spirálami nebo jednoduché válcování plechových výrobků s následným sklápěním okrajů;
  • Pro profilové potrubí se používá pouze jedna technologie - pozinkovaný plech prochází řadou válečků, které jí dávají požadovaný tvar. Pak jsou spojeny hrany budoucího větracího kanálu.

Spirálová zvlněná technologie

Rozlišuje se v extrémně vysoké účinnosti, za minutu stroj zpracovává přibližně 60 m pásů. Výroba galvanizované ventilace s touto technologií spočívá v tom, že stroj jednoduše ohýbá ocelový pás tak, že se získá kruhová trubka.

Švy vytvořené navíjecími proužky jsou jasně viditelné.

Současně se sousední cívky překrývají, v důsledku silného napětí se okraj pásů lehce deformuje a dochází k těsnosti spojení.

Fragment pracovního postupu, můžete vidět, jak se válce válcují kovy pro větší těsnost

Vedle vysokého výkonu se potrubí vyrobené touto technologií vyznačují vysokou tuhostí. Šroubová spojka hraje roli výztuhy, takže za stejných podmínek tyto kanály vydrží větší zatížení než jejich přímý švy.

Podélné trubky

Galvanizované větrací potrubí vyrobené touto technologií jsou prakticky nerozlišitelné od technických ukazatelů výkonu spirály. Je to málo méně tuhosti.

Celý proces lze rozdělit do tří fází:

  • pruh potřebné délky je řezán;
  • prochází řadou válečků;
  • Sousední okraje kovu jsou spojeny.
Povrch podélné trubky je hladký

Pokud jde o profilové potrubí, poměrně často na koncích sekce je vše připraveno pro následné připojení příruby. Stejná technologie se používá k výrobě větracích kanálů z pozinkované oceli.

Prvky galvanizované ventilace

Při instalaci ventilačního systému budou zapotřebí nejen galvanizované větrací kanály, ale také množství tvarovaných prvků. Například kohoutky v různých úhlech otáčení, zástrčky, rošty, odpaliště, atd. Bez těchto prvků je instalace prostě nemožná.

Kohouty

Jedná se o jeden z nejběžnějších typů tvarových prvků, používaných v případech, kdy je třeba zajistit hladké otáčení potrubí. Hlavní charakteristikou stažení je úhel natočení, jsou dostupné možnosti, které poskytují rotaci úhlu 15 °. až 90?.

Dávejte pozor! Galvanizovaná ventilace bude mnohem horší, pokud se potrubí mnohokrát otočí ve velkém úhlu. To snižuje průtok vzduchu.

S ohledem na výrobu kohoutků používá pás s proměnnou šířkou. Vzhledem k nerovnosti šířky při ohýbanosti je její šířka kroužku odlišná. Teoreticky je možné získat z několika těchto kroužků jakýkoli úhel odběru a celá kohouta se skládá z úpravy šířky pásů, ale pro pohodlí jsou vyráběny v 15 krocích.

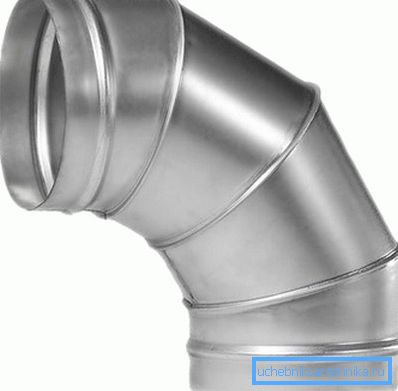

Je vidět, že kohout je složen ze samostatných sekcí.

Větrací box

Přísně řečeno, ventilační kanál je pouze svislý pravoúhlý nebo čtvercový kanál, ve kterém jsou umístěny některé menší části. V závislosti na provozních podmínkách lze použít plastové, hliníkové nebo pozinkované ventilační boxy.

Pokud tuto stavbu psychicky přerušíte, pozorovatel nevidí 1, ale 3 kanály. Největší - společný větrací kanál a 2 menší - zajišťují odstranění nepříjemných zápachů z podzemního bytu. Zpravidla se používá 1 kohoutek v kuchyni a 1 v koupelně nebo WC.

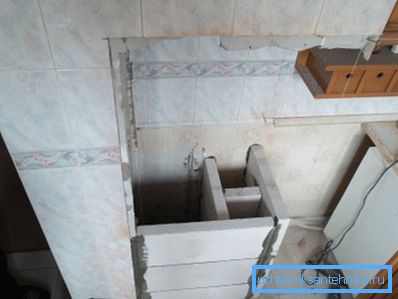

Na obrázku je znázorněno oddělení vnitřního prostoru ventilačního kanálu

Vzhledem k malému prostoru v kuchyních a koupelnách většiny bytů mnoho lidí myslí na to, jak minimalizovat plochu krabice a učinit ji neviditelnou. V této oblasti mohou pomoci galvanizované ventilační boxy.

Galvanizovaná krabice

Dávejte pozor! Obyvatelé vícepodlažních budov se často mýlí, považují větrací box za svůj majetek a demolují. Pokud jde o soudní řízení, budoucí stavitelé budou muset obnovit zničené vlastními silami.

Ostatní vybavení

Kromě ohybů při instalaci větrání můžete potřebovat takové tvarované prvky, jako jsou:

  • přechody nebo kachny - slouží k přemístění potrubí. Souběžně s odsazením snížením průměru můžete nastavit rychlost průtoku vzduchu;

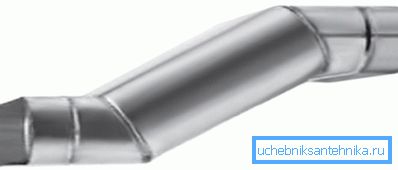

Příklad galvanizované kachny s klesajícím průměrem
  • zástrčky - používané v případě potřeby k zablokování volného konce potrubí;
  • šoupátka - regulační zařízení;
  • požární klapky;
  • kříže a odpaliště - slouží k vytvoření komplexních uzlů ventilační sítě;
Takové prvky jsou potřebné k vytvoření komplexního systému větrání.
  • Vsuvky - používané při instalaci potrubí;
  • Ventilační mřížky z pozinkované oceli - používané k ochraně hmyzu, malých zvířat a nečistot z ventilačního kanálu od vstupu do místnosti.

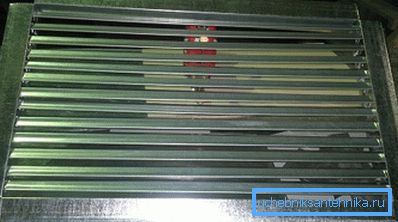

Galvanizovaný gril

O technologii montáže

Pokud jde o montáž kanálu na stěny nebo strop, můžete to udělat s běžnými svorkami nebo dokonce jen zavěsit trubku na kovovou pásku. V průmyslových budovách pro montáž potrubí ve stěně vsturovaetsya držák, a potrubí spočívá na něm.

Dávejte pozor! Pokud je rychlost vzduchu vysoká, upevnění potrubí pomocí hadicových svorek nebo kovovou páskou neposkytuje dostatečnou tuhost. Trubka bude chrastítka, takže potřebujete bezpečnější uložení.

Zvláštní pozornost by měla být věnována těsnosti spojů jednotlivých částí.

Připojení lze provést několika způsoby:

  • bradavky. Samotná bradka - část potrubí o malém průměru, je jednoduše zasunuta do potrubí s námahou a otočena. Pokyny pro vytvoření spojky vypadají stejně a jediný rozdíl spočívá v tom, že průměr spojky je větší než průměr potrubí;

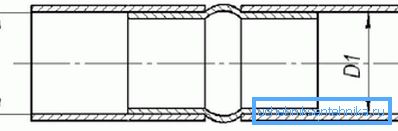

Diagram spojení bradavek
  • příruba - pevnost spojů je dosažena jednoduchým utažením šroubů;

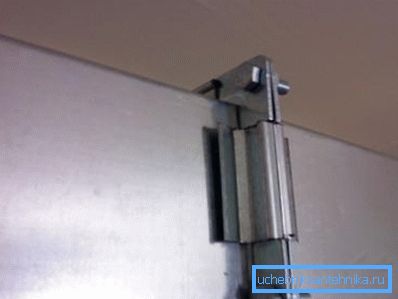

Na obrázku je příklad přírubového spojení.
  • faltsevoe - spolehlivý kloub zajišťuje deformace kloubu různých částí potrubí.
Skládat schéma připojení zařízení

Na konci

Větrání je zárukou normálního fungování jakékoli budovy, jak průmyslové dílny, tak útulného obývacího pokoje ve venkovském domku. V současné době existuje mnoho materiálů pro výrobu vzduchových potrubí, každý z nich je dobrý svým vlastním způsobem. Tento článek se zaměřuje na galvanizované větrání, tento materiál může být nazýván optimální pro potrubí.

Video v tomto článku popisuje proces výroby pozinkovaných větracích trubek.
