Větrání tlumiče na špičkách

Jaká hladina hluku je přijatelná pro ventilaci? Které fanoušky jsou tišší? Existují nějaké způsoby, jak zvětšit ventilační systém jako celku méně hlučně? Pokusíme se odpovědět na tyto otázky.

Normy

Začneme s pravidly, která musí odpovídat větracímu systému.

Zdroje zvuku

Jaká by mohla být příčina šíření hluku ventilačními kanály?

• Vzduch se otáčí na lopatkách oběžného kola. Čím vyšší je rychlost - tím vyšší je hladina hluku.

Poznámka: objem je ovlivněn nejen otáčkami, ale také tvarem lopatek. Díky jejich aerodynamické optimalizaci může být zařízení méně hlučné a má stejný výkon.

• Otáčení ložiskového pouzdra ve skříni. Nejdříve se jedná o valivá ložiska: při nízkých otáčkách se slyší mnohem lépe než kluzná ložiska.

• Vibrace nerovnováhy oběžného kola. Vysílá se do skříně ventilátoru, do stěn potrubí a (s dostatečnou silou a hmotností) do kapitálových struktur budovy.
• Konečně, zdrojem aerodynamického šumu při určité průtokové rychlosti může být samotný vzduch, který se pohybuje potrubím.

Komplexní opatření

Takže, co můžete udělat s vlastními rukama pro tichý provoz ventilačního systému?

Fanoušci

Před instalací je ventilátor zkontrolován pro vyvažování oběžného kola. Pokyny jsou velmi jednoduché: oběžné kolo se točí několikrát ručně. Jeho opakovaná zastávka ve stejné pozici hovoří o jasné nerovnováze; pokud se kolo vždy zastaví v nové pozici - vyvažování je normální.

Čím nižší je rychlost rotoru při pevném výkonu, tím nižší je hladina hluku obecně. Nedostatečné otáčky jsou kompenzovány změnou úhlu náběhu lopatek, jeho tvaru, oblasti a hlavně průměru oběžného kola.

Jak bylo uvedeno výše, je preferováno obyčejné ložisko. Zde však existuje jeden háček: totéž s valivého ložiska má kratší životnost jako průměr jejich výrobu. To je důvod, proč se výfukové plyny a fanoušci potrubí z málo známých výrobců - pochybné nákup: jejich nízká cena je vyrovnáno dodatečnými náklady na opravu nebo výměnu za rok nebo za dva provozu.

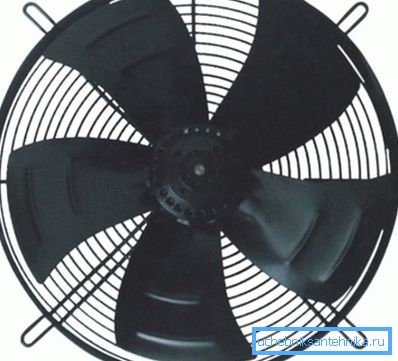

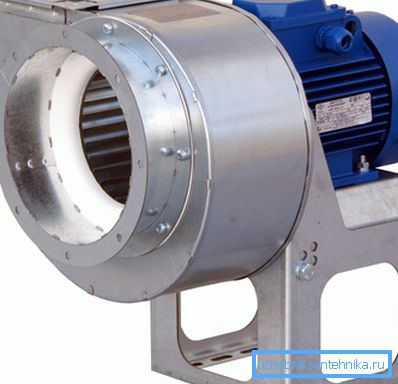

Axiální ventilátory jsou obecně tišší než radiální ventilátory. Ve druhém případě je hluk vytvořen z důvodu minimální vůle mezi oběžným kolem a oběžným kolem.

Několik doporučení, jejichž realizace přispěje k tichému provozu ventilačního systému, lze nalézt v SNiP 3.05.01-85.

1. Stacionární ventilátory jsou připojeny k potrubí pružnou vložkou (například ze sklolaminátu). Zabraňuje přenosu vibrací.
2. Radiální ventilátory s velkou silou jsou namontovány na základně proti vibracím.
3. Při připojení převodového krouticího momentu z elektromotoru k ventilátoru musí být jejich hřídele striktně souosé; s řemenovým pohonem by hřídele měly být rovnoběžné.

Ventilační kanály

Pro ně výše zmíněný SNiP také poskytuje několik požadavků, které spolu s bezpečností provozu jsou navrženy tak, aby zajistily nízkou hladinu hluku.

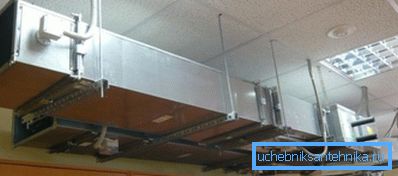

Rozteč montážních bodů ventilačních kanálů závisí na jejich velikosti, způsobu připojení prvků a orientaci v prostoru:

Důležité: v místech fixace, závěsy nebo podpěry částečně absorbují akustické kmity. Čím větší jsou mezery mezi nimi, tím větší je maximální amplituda kmitání (jinými slovy, hlasitější je hluk).

Na příruby musí být všechny šrouby utaženy. Pokud je příruba držena, například dvěma šrouby, pak je pravděpodobně k hluku vzduchu přidána kovová klapka kanálků.

Důležitý bod: rychlost vzduchu ve ventilačních kanálech obytných prostor je omezena na 4 m / s. Při vyšších rychlostech proud začne hlučně vytvářet šum

Konečně, čím silnější a masivnější je stěna kanálu, tím horší je zvuk.

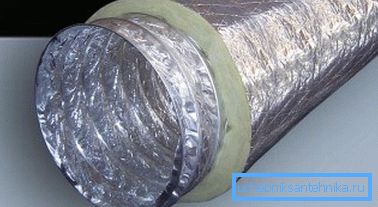

Pro galvanické potrubí a lehké plastové trubky může být izolací větrání jakékoli řešení jakéhokoli porézního materiálu:

• Minerální vlna, následovaná páskováním z pozinkovaného plechu.
• Pěnová nebo polyuretanová skořepina.
• Polyetylénová pěna.

Tlumiče hluku

Tlumič hluku (ventilační tlumič) je nekomplikované mechanické zařízení určené k absorbování akustických vibrací. V širokém prodeji lze nalézt dva typy tlumiče hluku.

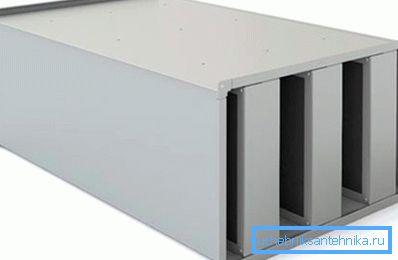

Lamellar

Před námi je plechová skříň, dělená velkým počtem paralelních stěn vzduchu. Typická vzdálenost mezi nimi je 75-300 mm. Příčky jsou lemovány porézními materiály absorbujícími zvuk; ke snížení aerodynamického odporu, jsou často dodávány s krytem.

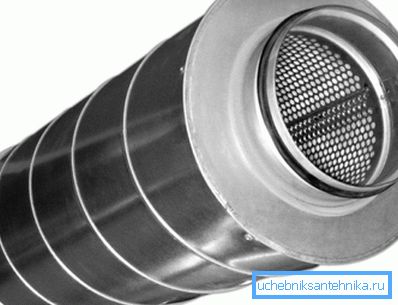

Tubulární

Přístroj je sendvič s dvěma trubkami. Vnitřní - děrovaná, s průměrem rovným průměru připojeného potrubí. Vnější plášť je hluchý; prostor mezi trubkami je vyplněn zvukově absorbujícími materiály.

Cena takových zařízení začíná od asi 1000 rublů. Odpovídající minimální délka potrubí je 900-1000 milimetrů.

Závěr

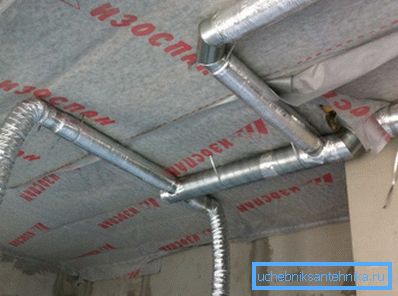

Doufejme, že naše doporučení pomohou čtenáři, aby ventilační systém v jejich domě byl nehlučný. Jako obvykle video v tomto článku nabídne další tematické informace.

Úspěchy!
