Větrání průmyslových areálů: úkoly, typy a instalační prvky

12-06-2018
Větrání

Vytvoření pohodlných pracovních podmínek nejen přispívá ke zvýšení produktivity práce, ale je také povinným požadavkem hygienických orgánů. Proto jsou ventilační systémy pro průmyslové prostory stejně důležité jako normální osvětlení a sítě ústředního vytápění.

Jejich instalace není s ohledem na složitost možné provést ručně, avšak pochopení principů vývoje, návrhu a provozu není pravděpodobné, že by bylo nadbytečné.

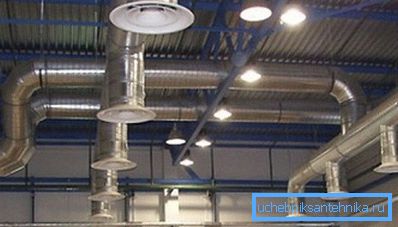

Pro zajištění pohodlných pracovních podmínek je nutná vysoká ventilace.

Zařízení ventilace průmyslových komplexů

Úkoly

Větrání a klimatizace průmyslových areálů se provádí pomocí komplexních inženýrských systémů, které kromě vzduchových potrubí obsahují řadu dalších zařízení: ventilátory, filtry, rekuperátory, ohřívače, chladiče a tak dále.

Bez ohledu na typ výroby, oblast dílny a úroveň znečištění ovzduší by měl systém větrání provádět následující úkoly:

  • poskytovat pracovníkům čistý a čerstvý vzduch;
  • odstraňte prach a pachy z místnosti;
  • filtrovat škodlivé nečistoty, které mohou vzniknout během určitých technologických operací.

Pro výměnu vzduchu v průmyslových dílnách se používá přírodní a mechanická ventilace navržená podle SNiP 41.01-2003.

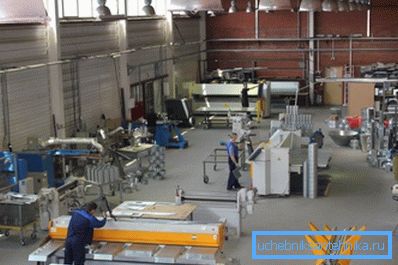

Na fotografické dílně, vybavené moderním větracím systémem.

Kromě komfortního ovzduší by měl návrh ventilace průmyslových objektů sledovat cíl vytvořit teplotu přijatelnou pro provoz. To je také zajištěno regulačními dokumenty upravujícími hygienický stav dílny v továrnách a mlýnech.

Dávejte pozor! Při výrobě některých typů výrobků (například léků nebo produktů rafinace ropy) mohou být uvolňovány látky nebezpečné pro lidské zdraví. V tomto případě musí ventilační systém zajistit jejich rychlé a účinné odstranění.

Principy návrhu

Výpočet větrání výrobních prostor by měl provádět pouze vysoce kvalifikovaní inženýři. Je třeba vzít v úvahu povahu výroby, prostor areálu, počet pracovníků, klimatické podmínky a mnoho dalších parametrů.

Každý průmyslový větrací systém je však vybudován na základě níže uvedených zásad:

  1. Každý ventilační systém se skládá z výfukových a sacích zařízení, vzduchových kanálů a zařízení, které vytvářejí komfortní vnitřní mikroklima (ohřívače vzduchu, klimatizační zařízení, stabilizátory vlhkosti a tak dále).

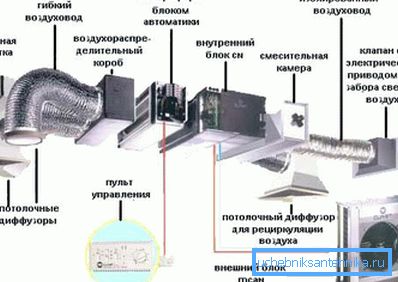

Systém průmyslové ventilace je sbírka velkého množství různých zařízení.
  1. Povinnou složkou větrání průmyslových prostorů je zařízení, které odstraňuje prach, aerosoly a plyny ze vzduchu, které jsou výsledkem práce výrobního zařízení.
  2. Některé průmyslové odvětví (léčiva, vysoce přesná elektronika) vyžadují zvláštní podmínky prostředí. V tomto případě jsou součástí ventilačního systému další součásti (například speciální filtry nebo výkonné klimatizační jednotky).
  3. Návod k použití některých typů zařízení stanoví, že části dílny, kde se mohou objevit nebezpečné výpary, by měly být vybaveny speciálními odlučovači odlučovači, které jsou odděleny od obecné prodejní sítě.

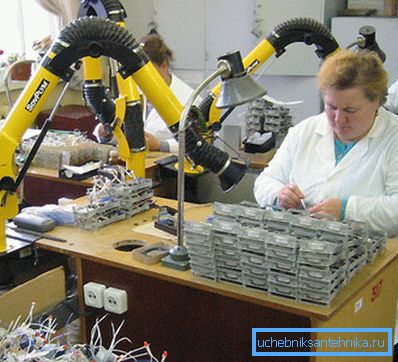

Každé pracoviště může být vybaveno osobní odsávací kapotou.
  1. Součástí každého výměnného systému jsou zařízení, která provádí sanitární a hygienické řízení ventilačních systémů v průmyslových prostorách. Podle čtení těchto nebo jiných senzorů je připojeno další zařízení, které čistí vzduch nebo odstraňuje škodlivé nečistoty.
  2. Při navrhování průmyslových větrných sítí je zohledněn takový parametr jako cena jejich provozu. Je žádoucí, aby horký vzduch, který opouštěl místnost, byl používán ve výměnách tepla a studený - pro chladicí stroje a další zařízení.

Druhy

V závislosti na provedených úkolech je průmyslová ventilace rozdělena do následujících typů:

  1. Obecná výměna - zajišťuje obecnou výměnu vzduchu v místnostech. Příkladem je běžný axiální ventilátor zasunutý do okna nebo stěnového ventilu. Výkon zařízení je zvolen na základě průřezu a délky potrubí.
  2. Individuální (místní) - čistí vzduch přímo na pracovišti. Je to extrakt, který odstraňuje škodlivé nečistoty, prach, kouř a další látky, které mohou poškodit lidské zdraví.
  3. Naléhavé - používané pro nouzové čištění vzduchu z kouře, plynu nebo jiných nebezpečných nečistot. Požadavky na odvětrávání průmyslových areálů používaných pouze v nouzových případech se liší od obecných norem a nebudou zde uváženy.

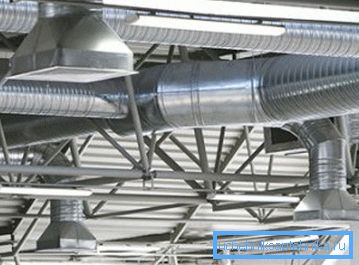

Poplašný systém je určen k co nejrychlejšímu odstranění kouře.

Navíc podle způsobu uspořádání průtoku vzduchu je:

  • přírodní;
  • mechanické.

Při přirozeném schématu větrání je přítok a odstraňování vzdušných hmotností způsobené zatížením vyplývajícím z rozdílů teploty a tlaku mimo a uvnitř výrobní místnosti.

Účinnost takového větrání je ovlivněna:

  • teplotní rozdíl mezi vnější a vnitřní částí obchodu;
  • rozdíl v atmosférickém tlaku v oblasti podlahy ve výrobní místnosti a výstupu z výfukového kanálu;
  • rychlost pohybu vzdušných hmot na ulici.

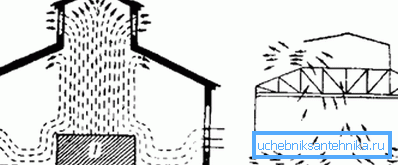

Schéma výrobních prostor přirozeného větrání

Výhody přirozeného systému větrání zahrnují účinnost, šetrnost k životnímu prostředí a tichost. Při určitých povětrnostních podmínkách však jeho účinnost prudce klesá.

Mechanická ventilace není zbavena této nevýhody. Kromě toho může přemístit průtok vzduchu do libovolné vzdálenosti podél kanálů libovolného úseku a konfigurace. Navíc je v tomto případě možné instalovat zařízení, které provádí ohřev vzduchu, jeho chlazení, odvlhčování, zvlhčování, filtraci apod.

Nejčastěji používaná kombinace přírodních a mechanických systémů ventilace.

Předpisy

Ventilační normy průmyslových prostor jsou stanoveny SNiP 2.04.05-91 a 41-01-2003. Podle těchto dokumentů by měl být větrací systém instalován ve všech průmyslových prostorách bez výjimky bez ohledu na jejich funkční účel, oblast a počet osob, které v nich pracují.

Výkon zařízení by měl být takový, aby rychle vyčistil vzduch v místnosti v případě kouře nebo uvolňování nebezpečných látek.

Návrh projektu průmyslové ventilace by měl být proveden v souladu se stávajícími regulačními dokumenty.

Návrh by měl navíc vzít v úvahu následující parametry:

  • pokojová funkčnost;
  • oblast;
  • klimatické podmínky;
  • přítomnost a množství znečišťujících látek;
  • vlhkost vzduchu;
  • teplota uvnitř dílny;
  • požární bezpečnost a tak dále.

Dávejte pozor! Hlavním parametrem, který je třeba vzít v úvahu, je míra poskytnutí čerstvého vzduchu každému zaměstnanci.

To se rovná 30 cu. metrů za hodinu, kdy je plocha místnosti rovna nebo menší než 40 metrů čtverečních. metrů. Ve velkých průmyslových komplexech se standard zvyšuje proporcionálně.

Při výpočtu technických charakteristik ventilačního systému je třeba dbát také na následující nuance:

  1. Hluk vyzařovaný větracím systémem by neměl vyniknout na pozadí zvuků vyzařovaných obráběcími a technologickými zařízeními, jinak by bylo nepříjemné být v dílně.
  2. Vzduchotechnická síť by neměla vést k dalšímu znečištění ovzduší ve výrobní oblasti. K tomu dochází často, když systém s dlouhou montáží nebyl pravidelně vyčištěn z prachu a jiných nečistot, které se tam nahromadily.
Větrání by nemělo být zdrojem znečištění.

Montáž průmyslové ventilace

Výběr optimálního schématu

Moderní trh inženýrských systémů nabízí velký výběr různých ventilačních systémů, které umožňují vytvářet nejpohodlnější podmínky na pracovišti. Široká škála zařízení, která se liší jak náklady, tak funkčností, dokáže uspokojit potřeby i těch nejnáročnějších zákazníků.

Při navrhování průmyslové ventilace je nutné dbát na získání a instalaci nejen zásobovacích zařízení, která dodávají čistý vzduch uvnitř dílny, ale také výfukové systémy, které odstraňují vzduch znečištěný od kouře, prachu, škodlivých látek a někdy i patogenů z pracovišť.

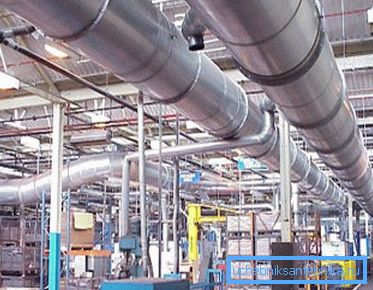

Ventilační systém je vybrán na základě výrobních podmínek.

Volba konkrétního typu zařízení se provádí individuálně, přičemž se vezmou v úvahu rysy vlastní průmyslové zařízení.

Dokončený ventilační systém by měl být:

  • ekonomické;
  • efektivní;
  • spolehlivý;
  • rychlé placení.

Čistý a studený vzduch v dílně má nejen pozitivní vliv na výkon a náladu zaměstnanců, ale také prodlužuje životnost použitých technologických zařízení a nástrojů.

Také je při realizaci projektu ekonomicky proveditelné, aby se okamžitě zajistilo začlenění zařízení pro vytváření pohodlného mikroklimatu do odvětrávací sítě bez ohledu na vnější podmínky.

Tip! Pro kontrolu provozních parametrů ventilačního systému se doporučuje používat automatické počítačové systémy, které mění určité parametry s přihlédnutím k datům přijatým od externích snímačů. Tím je dosažena maximální efektivita a ziskovost práce.

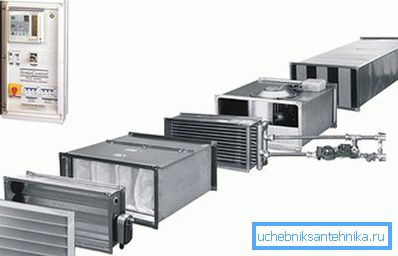

Kontrola zařízení musí být prováděna speciálními elektronickými zařízeními.

Instalace zařízení

Při instalaci průmyslových větracích systémů je třeba vzít v úvahu mnoho nuancí a vlastností, které ovlivňují jak účinnost provozu, tak trvanlivost konstrukce. Proto by měli instalovat pouze jednotlivé prvky výměnné sítě pouze vysoce kvalifikovaní odborníci s příslušnými znalostmi a zkušenostmi.

Důležité je také zvolit správná místa pro instalaci elektrického zařízení: výměníky tepla, ventilátory, filtrační systémy a tak dále.

V budoucnu z této místnosti jsou rozvody kanálů.

Instalace vzduchových kanálů

Ventilační kanály v průmyslových prostorách jsou obvykle připojeny k stropu. Poté mohou být maskované zavěšenými dekorativními panely. V obchodních prostorách je vhodné používat vzduchové potrubí z plastu nebo mědi, které mají atraktivnější vzhled.

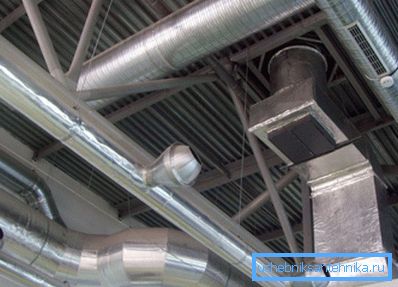

Vzduchové kanály jsou připevněny ke stropu místnosti

V moderní výstavbě využívá dva hlavní typy vzduchových kanálů:

  1. Těžko. Vyrobeno z vícevrstvého hliníku, pozinkovaného a sklolaminátu. Z nich je téměř celý ventilační systém namontován. Pro uspořádání otočení, obrysů, větví, speciálně tvarovaných dílů. Pokud je určen k přepravě vzduchu obsahujícího agresivní nečistoty, je nutné použít vzduchové kanály se zvýšenou tloušťkou stěny.
  2. Flexibilní. Jejich hlavním účelem je spojit jednotlivé úseky a sací otvory s hlavními kanály. Flexibilní hliníkové hadice se často používají k instalaci místního větrání, které čistí vzduch v blízkosti každého pracoviště.
Kování slouží k zajištění ventilačních kanálů

Pořadí instalace větracích kanálů v prostorách pro výrobní účely je následující:

  1. Především byste měli vypočítat tloušťku stěny a průřez vzduchového kanálu. Na základě těchto údajů se vypočítá váha každého prvku ventilačního systému. V některých případech není kvůli nedostatku místa možné nainstalovat čtvercové kanály. Pokud se setkáte s touto situací, doporučujeme zvolit obdélníkové kanály.
  2. Poté je třeba v místě instalace označit upevňovací místa vzduchových kanálů. To vám umožní počítat počet závorek a další potřebný hardware. Nezapomeňte, že instalované montážní držáky by neměly v průběhu průchodu vzduchu vyloučit kolísání délky síťových úseků. Je lepší poskytnout nadměrný počet spojovacích prostředků, které mohou odolat hmotnosti kanálů v případě zvýšeného zatížení.
  3. Po upevnění hlavních kanálů se provádí instalace jednotlivých trysek a odsávacích zařízení. V takovém případě je doporučeno použití ohebných hadic požadované části.

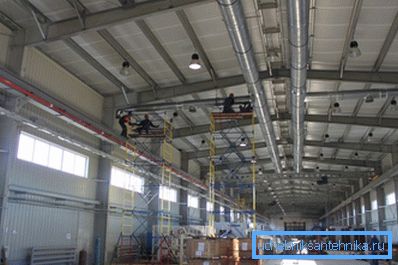

Proces instalace ventilačního systému

Závěr

Návrh a instalace průmyslového ventilačního systému je velmi náročný a náročný proces. Dokončená inženýrská síť musí plně odpovídat přísným pravidlům stanoveným příslušnými stavebními předpisy a předpisy.

Na tom závisí nejen efektivita jeho fungování, ale také zdraví a možná život dělníků. Další informace o této otázce naleznete v tomto článku.
