Větrání prostor: jak vybrat zařízení a vypočítat jeho výkon

Provozování moderní rezidenční nebo komerční budovy je nemožné bez dodávky vody, kanalizace, elektřiny a dalších inženýrských sítí. Větrání je také velmi důležité, díky čemuž do místnosti vstupuje čerstvý vzduch a odstraní se znečištěný vzduch. Pokyny uvedené níže vám řeknou o vlastnostech zařízení používaného pro větrání a výpočtu jeho kapacity v závislosti na funkčním účelu budov.

Vlastnosti větrání různých místností

Každý pokoj, který se nachází jak v chalupě, tak ve výrobním komplexu, je určen k plnění konkrétních úkolů. V závislosti na nich se provádí výpočet větrání místnosti a zakoupí se zařízení požadované energie.

Průmyslové obchody

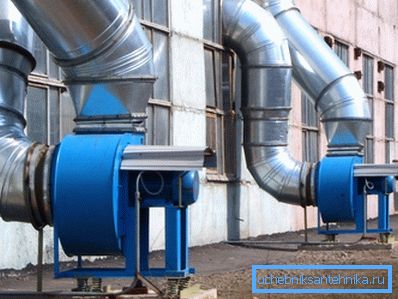

Větrání průmyslových prostor je navrženo tak, aby odstraňovalo škodlivé nečistoty, které jsou v okolním vzduchu, a minimalizovalo další faktory, které negativně ovlivňují lidské zdraví.

Patří sem:

• vysoká teplota;
• zvýšená vlhkost;
• toxické látky;
• velké množství prachu;
• vysoký obsah kouře a UDA (ultrajemné aerosoly).

Dávejte pozor! Kromě vytváření pohodlných pracovních podmínek je větrání navrženo tak, aby vnitřní vzduch splňoval hygienická a někdy i jiná pravidla: požární, technologická a tak dále. Někdy, bez řádného větrání, nelze provést proces (například při výrobě oceli nebo při montáži elektroniky).

Před zahájením návrhu a instalace přívodu a výdeje vzduchu je nutné:

• vypočítat ventilaci místnosti s přihlédnutím k její oblasti, technologickým operacím, počtu pracovníků a dalším parametrům;
• zajišťují instalaci zařízení, které vytváří odsávání vzduchu (odsávání prachu vzniklé v důsledku těchto nebo jiných výrobních procesů);
• v případě potřeby nainstalujte systém filtrace vzduchu z škodlivých plynných nečistot.

Doporučuje se volit takové typy větrání prostor, které nejen splňují požadavky, ale jsou také ekonomicky životaschopné.

Průmyslové větrací jednotky mají dva hlavní typy:

1. Obecná výměna - slouží pouze k zásobování čerstvým vzduchem v prostorách obchodů. Nevztahuje se na případ, kdy je nutné filtrovat škodlivé nečistoty, protože vzhledem k jejich konstrukčním prvkům je mohou rozptýlit po celé místnosti.

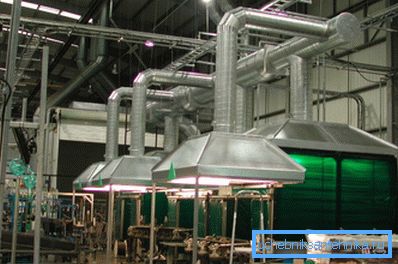

2. Místní - běžnější a efektivnější systémy. Podstata místní průmyslové ventilace spočívá ve skutečnosti, že nad každým pracovištěm je instalováno jedno sání, které dopravuje znečištěný vzduch do společné filtrační jednotky.

Komplexy skladů

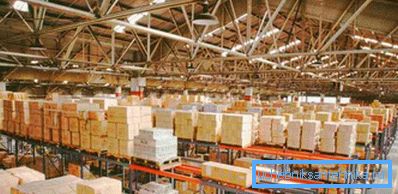

Prostory, kde se uskutečňuje skladování hotových výrobků nebo zboží, se vyznačují velkým počtem zařízení, která se tam nacházejí. Většina moderních logistických center má k dispozici high-tech mechanismy, které usnadňují pohyb bohatství. To znesnadňuje organizování efektivního větrání těchto budov.

Větrání skladů pro SNiP zajišťuje použití zařízení pro přívod vzduchu a odvod vzduchu, které jsou instalovány ve výrobních dílnách vybavených velkými zařízeními a obráběcími stroji.

Tip! Při výpočtu napájecích a montážních bodů hlavních uzlů vzduchové sítě je nutné dosáhnout nejvíce rovnoměrného rozložení průtoku vzduchu.

Moderní stavební předpisy popisující postup větrání skladových prostor umožňují vyřešit následující úkoly při instalaci této inženýrské sítě:

• nedovolte, aby teplota okolního vzduchu klesala vertikálně, jinak by mohlo dojít k poškození zboží umístěného na různých polích v důsledku porušení podmínek jejich skladování;
• aby byl zajištěn takový objem výměny vzduchu tak, aby v každém místě skladu splňoval hygienické, požární a jiné požadavky a také zajišťoval dodržování podmínek skladování.

Ve většině případů jsou dokončeny skladové prostory:

1. Systém mechanického větrání. Přivádí čerstvý vzduch z ulice do skladu.
2. Přírodní odvětrávání. S jeho pomocí se vzduch z kanálů speciálně vybavených pod střechou vytahuje z místnosti.

Kanceláře

Pokud můžete větrat malou kancelář s vlastními rukama, jednoduše tím, že otevřete okno, pak je velká místnost, kde pracují 10 nebo více lidí během dne, mnohem obtížnější zajistit čerstvý a studený vzduch. Větrání kancelářských prostor je proto jedním z hlavních úkolů, kterým čelí architekti a inženýři při stavbě komerčních budov.

Ve většině případů je dodávka a odstraňování vzduchu organizována tak, aby tento parametr byl minimálně v souladu se stávajícími regulačními dokumenty. Bude možné zůstat v takovém pokoji, ale pohodlí je mimo otázku.

Proto při výpočtu větracího systému kancelářského prostoru je vhodné dodatečně vzít v úvahu:

• použité ventilační systémy by měly být co nejkompaktnější, aby nezahrnovaly efektivní prostor místnosti;
• systém přívodu vzduchu musí poskytovat nejen dodávky vzduchových hmot, ale také jejich filtraci, vytápění (chlazení), stabilizaci vlhkosti a rozložení bodů;

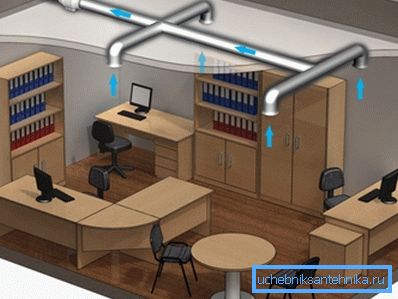

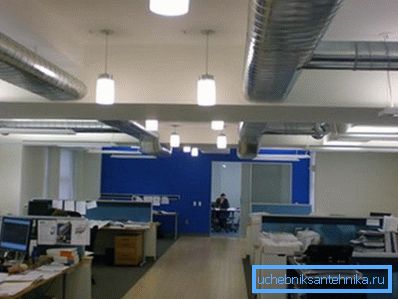

• Je lepší použít samostatné schémata větrání: vzduch je dodáván do kanceláře pomocí flexibilních nebo tuhých vzduchových kanálů a je zpracováván v vzdálených jednotkách namontovaných v technických místnostech nebo na střeše.

Dávejte pozor! Při rozhodování o instalaci ventilačního zařízení je třeba věnovat pozornost takovým charakteristikám, jako je cena jeho následného provozu. V opačném případě mohou být účty za účty příliš vysoké.

Zařízení pro chov hospodářských zvířat

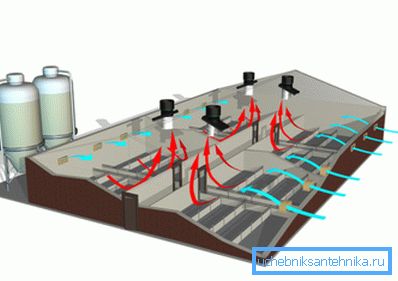

Větrání budov pro zvířata je navrženo tak, aby zbavilo vzduch v budovách škodlivých plynů, vodních par a mikroorganismů, které jsou výsledkem činnosti hospodářských zvířat. Navíc, díky čerstvému ​​vzduchu, jsou vytvořeny pohodlnější podmínky pro to, aby zvířata žily.

Výpočet výkonu zařízení a velikosti vzduchových kanálů se provádí s přihlédnutím k následujícím parametrům:

• tepelná vodivost stěn budovy;
• množství tepla a vlhkosti, které zvířata uvolňují v místnosti;
• systémy sběru živočišného odpadu;
• způsob jeho obsahu.

Množství přívodního čerstvého vzduchu musí být takové, aby koncentrace škodlivých látek v žádném okamžiku nepřekročila přípustnou hodnotu.

Pokud je účinnost ventilačního systému nízká, zvířata budou trpět nedostatkem čerstvého vzduchu, když je vysoká - v místnosti se objevuje průvan, což může vést k onemocnění hospodářských zvířat.

Výpočet výkonu

Tok vzduchu

Výpočet přirozeného větrání místnosti, jakož i nuceného napájení a výfukového systému začíná stanovením jeho výkonu vzduchem. Tento parametr udává, kolik krychlových metrů systém může pumpovat za jednu hodinu.

Dávejte pozor! Existují normy pro větrání místností, které musí odpovídat jakémukoli systému větrání. Pokud nejsou splněny, nebude možné postavit postavenou budovu.

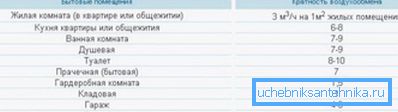

Především je nutné určit takzvaný směnný kurz vzduchu, tj. Kolikrát za hodinu nastane úplná změna vzduchu v místnosti. Platné hodnoty závisí na různých parametrech a jsou specifikovány v SNiP. Obecně platí, že výměna vzduchu by měla probíhat 2-3x za hodinu.

Pro stanovení výkonu je třeba vypočítat dva typy výměny vzduchu: podle množství a počtu osob v místnosti a pak použít větší z těchto parametrů.

Výpočet výměny vzduchu podle násobnosti se provádí podle následujícího vzorce:

L = n * S * H, kde:

• n je rychlost výměny vzduchu (v kancelářích se předpokládá, že je 2,5, v obyčejných obytných budovách je 1);
• S je plocha místnosti;
• H - výška od podlahy k stropu.

Výměna vzduchu podle počtu osob v místnosti se provádí podle následujícího vzorce:

L = N * Lnorm, kde:

• N - počet lidí
• Lnorm - rychlost proudění vzduchu na pracovníka nebo rezidenta.

Tento parametr se rovná:

• pro osobu, která je v klidu - 20 kubických metrů za hodinu;
• pro kancelář - 40 cu. metrů za hodinu;
• pro pracovníka vykonávající fyzickou práci - 60 cu. metrů za hodinu.

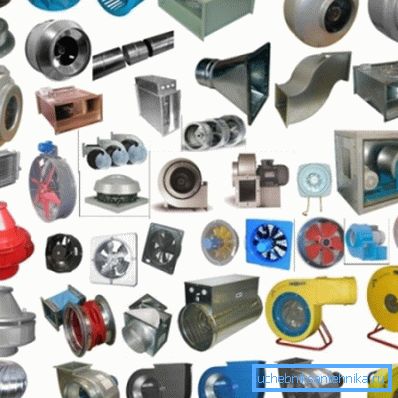

Po získání požadované hodnoty výkonu byste si měli zakoupit ventilátor nebo napájecí systém, který zajistí požadovaný objem čerpání. Je důležité vědět, že výkon je přímo závislá na tzv. Odporu sítě vzduchových kanálů (průřez a délka vzduchových kanálů). Veškeré potřebné informace jsou obvykle uvedeny v průvodní dokumentaci k zařízení.

Příklad výpočtu ventilace místnosti není nutný, ale pro vás mohou být užitečné nejběžnější hodnoty výkonu:

• apartmány v městském domě vyžadují ventilační výkon 100 až 700 cu. metrů vzduchu za hodinu;
• Jednotlivé chaty jsou účinně větrány s instalacemi o kapacitě 1000-3000 metrů krychlových. metrů za hodinu;
• kanceláře musí být vybaveny inženýrskými sítěmi, které čerpají až 20 tisíc metrů krychlových. metrů vzduchu.

Výkon topného systému

Teplota vzduchu přiváděného do místnosti může být příliš nízká (zejména v chladném počasí), což zhoršuje účinnost topného zařízení. Proto se k ohřívání často používají ohřívače nebo rekuperátory tepla.

Podle aktuálního SNiP by teplota vstupujícího vzduchu neměla být nižší než +18 stupňů Celsia. Výkon topného tělesa se vypočítá tak, aby byl schopen zahřát proud vzduchu bez ohledu na to, jak je studený.

Pokud například teploměr v zimě klesne na - 22 stupňů Celsia, ohřívač by měl zvýšit teplotu o 40 stupňů.

Tip! V některých případech je možné instalovat ohřívač vzduchu s menším výkonem, neboť většina mrazů je ve většině případů krátká.

Při výpočtech je třeba zvážit možnost připojení ohřívače k ​​jednofázové (220V) a třífázové (380V) elektrické síti. Poslední možnost je výhodnější, protože v tomto případě se používá menší intenzita. Kromě toho, jestliže výkon topného zařízení přesahuje 5 kW, je připojení k jednofázové síti zakázáno.

Proud potřebný pro proud se vypočítá takto:

I = P / U, kde:

• P - výkon ohřívače.
• U - napětí (220 V nebo 660 V - pro třífázovou síť).

Nezapomeňte, že pokud elektrické vedení, které je k dispozici v domácnosti nebo v kanceláři, neumožňuje připojení takových zařízení, můžete nainstalovat slabší model.

Je důležité vědět, kolik zvolený model ohřívače může zvýšit teplotu dodávaného vzduchu. Tato hodnota se vypočte podle následujícího vzorce:

?T = 2,98 * P / L, kde:

• P - výkon ohřívače.
• L - výkon ventilace vzduchem.

Ve většině případů je při navrhování větrání v soukromém bytě stačí 1 až 5 kW, kanceláře budou muset instalovat více produktivní odrůdy.

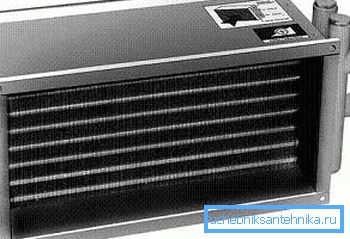

Tip! Chcete-li šetřit peníze na účty, můžete použít systémy vytápění vzduchu, které jsou součástí topné sítě. Mluvíme o tzv. Ohřívači vody. Díky němu se zbavíte nutnosti platit další spotřebovanou elektřinu.

Další parametry

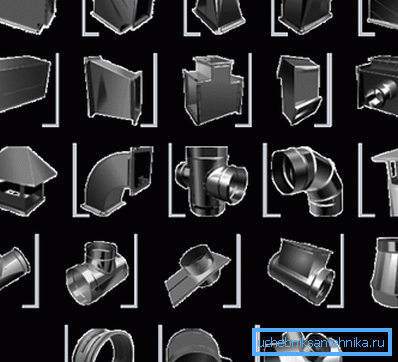

Po výpočtu výše uvedených hodnot můžete spustit schéma ventilace. Zobrazuje všechny použité vzduchové kanály, tvarované části a také rozdělovače proudění vzduchu.

Měla by brát v úvahu:

• tlak, který vzniká při provozu ventilátoru;
• rychlost vzduchu;
• hladinu hluku generovanou ventilačním systémem.

Tyto parametry naleznete v průvodní dokumentaci k zařízení.

Závěr

Výpočet výkonu ventilačního systému je komplexní proces, který vyžaduje určité teoretické znalosti a dovednosti. Nicméně s využitím výše uvedených informací můžete, pokud to neuděláte sami, pak určitě zkontrolujte správnost výpočtů. Další informace o návrhu inženýrských sítí se můžete dozvědět z videa v tomto článku.
