Větrání potrubí - velikost záleží

Obecně platí, že když nezávisle navrhují ventilační systém, lidé neradi obzvlášť komplikují úkol a volí náhodné velikosti. Obvykle se průměr s okrajem a prací ventilace netýká zvlášť, ale tento přístup není pro inženýry, aby čelili. Nebude nadbytečné vědět, jak správně vybrat ventilační potrubí.

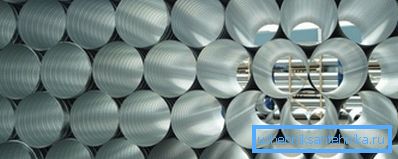

Co by mělo být ventilační potrubí

Větrání ve srovnání s jinými systémy, například při dodávce vody nebude mít při provozu dostatečné zatížení, což znamená, že není zapotřebí značné tloušťky kovu. Proto první požadavek na kovové potrubí lze nazvat malou tloušťkou stěny.

Druhý důležitý parametr se považuje za odolnost proti korozi. Stupeň vlhkosti vzduchu, který prochází kanály, je však dostatečně vysoký, takže kov by neměl být pokryt vrstvou hrdze za 6-12 měsíců.

Nejdůležitější vlastností je průměr, který přímo ovlivňuje účinnost ventilačního systému. Ventilační potrubí o průměru 120 mm má průřez 113,04 cm², průměr, například 75 mm - pouhých 44,15 cm². Je zřejmé, že pokud se průřezové plochy liší o faktor 2,56, pak budou moci přeskočit různé objemy vzduchu za jednotku času (při rovnoměrném průtoku).

Regulační rámec

Hlavní ukazatel použitý při výběru průměru potrubí lze považovat za průtok vzduchu za jednotku času. V SNiP 41-01-2003 jsou hlavní požadavky na ventilační systém zaznamenávány jak z hlediska produktivity, tak z hlediska geometrických rozměrů.

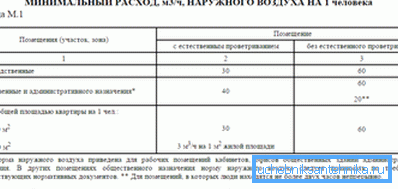

Například podle této normy pro obytné prostory by měl být proud vzduchu (pro 1 osobu):

• pro pokoje o rozloze více než 20 m² - buď 30 m³/ hodina nebo nejméně 0,35 výměny vzduchu, vypočtené na základě celkového objemu bytu. Konečně, ve výpočtech se předpokládá větší hodnota;
• pokud plocha místnosti nepřesahuje 20 m², výměna vzduchu může být jednoduše provedena na základě průměrné hodnoty 3 m³/ h při 1 m² čtverec

To znamená, že prostřednictvím středně velké místnosti (19-20 m²) za hodinu větrání by mělo zajistit cirkulaci asi 60 m³. Malá velikost, například větrací trubka o průměru 75 mm, se s tímto úkolem prostě nedaří.

Dávejte pozor! Teoreticky je možné zvýšit objem dodávaného vzduchu i přes malou část, stačí jen nainstalovat silný ventilátor. To však povede k velkému nárůstu vzdušné rychlosti. Je nepravděpodobné, že v bytu potřebuje průvan a větřík ve větrání.

Stejný standard (SNiP 41-01-2003) obsahuje některé požadavky týkající se velikosti potrubí.

Pokud jde o profilové potrubí, musíte se orientovat na větší straně:

• s velikostí až 250 mm, tloušťka stěny by měla být 0,5 mm;
• s rostoucími rozměry do 1250 - 2000 mm tloušťka stěny stoupá na 0,9 mm;
• pokud velikost větší strany přesahuje 2000 mm, je třeba dodatečný výpočet k ospravedlnění tloušťky kovu.

Pokud jsou jeho omezení a části kulatých větracích kanálů:

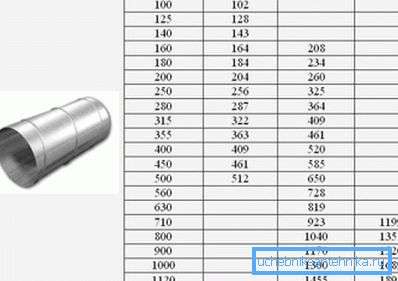

• například okrouhlé větrací kanály o průměru menším než 200 mm mohou být použity pouze v případě, že tloušťka stěny nepřesahuje 0,5 mm. I když ventilační trubka o tloušťce 160 mm bude mít tloušťku stěny 0,6 mm a přísně dodržuje normu, musí být vyměněna. V soukromé výstavbě samozřejmě neexistují takové rigidní omezení;
• ale v případě velkého průměru (od 1800 do 2000 mm) může být tloušťka oceli zvýšena na 1,4 mm. To je nezbytné, aby se potrubí neohýbalo pouze pod svou vlastní hmotností.

Výběr vzduchového kanálu

Při určování rozměrů průřezu je třeba vzít v úvahu rychlost pohybu vzduchu. Ventilační potrubí umístěné v bytě by nemělo být zdrojem stálého hluku a rychlost proudění vzduchu do bytu (platí jak pro sací, tak pro odsávací kanál) by neměla způsobovat nepříjemné pocity.

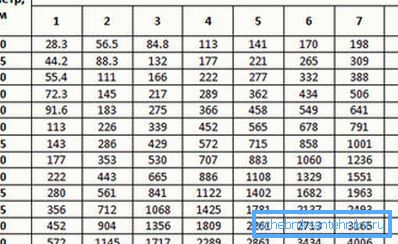

Z tohoto důvodu jsou pro různé části ventilačního systému uvedeny jejich doporučené indikátory rychlosti vzduchu, což výrazně ovlivňuje výměnu vzduchu. Například větrání s průměrem 200 mm a rychlostí vzduchu 1,0 m / s může zajistit výměnu vzduchu ve výšce 113 m.³/ hodina S nárůstem rychlosti až 1,5 m / s bude výměna vzduchu růst 1,5 krát na 169,5 m³/ hodina

V tomto případě hodně závisí na způsobu cirkulace vzduchu (přírodní nebo nucené). Takže u systémů s přirozenou cirkulací může maximální průtok vzduchu dosáhnout až 2 m / s (v dolech), ve vzduchových kanálech v bytech proudění vzduchu se pohybuje při nižší rychlosti.

Pokud je však ventilační potrubí v soukromém domě doplněno ventilátorem, průtok se zvýší.

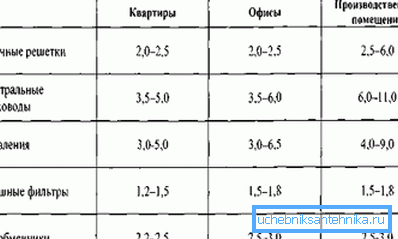

Vzhledem k tomu, že variace výkonu ventilátoru je poměrně velká, musíme se spolehnout na doporučené hodnoty pro různé části systému:

• na úrovni napájecí mříže by rychlost neměla překročit 1 - 3 m / s;
• výfuková mřížka - 1,5 - 3,0 m / s;
• rozdělovač vzduchu - 1,5 - 2,0 m / s;
• boční kanál - 4,0 - 5,0 m / s;
• kanál větrání - 6,0 - 8,0 m / s.

Postup při výběru úseku kanálu

Pokyny pro sekci samo-výběru se skládají z několika málo bodů:

• nejprve musíte rozhodnout o rychlosti vzduchu v místnosti;
• potom se při určité rychlosti vzduchu vypočítá oblast ventilačního kanálu. Výpočet se provádí podle vzorce

Pro určení průměru ventilačního potrubí se používá vzorec.

• protože výběr velikosti typu musel zaokrouhlit výsledek, pak je třeba zkontrolovat, kolik se mění rychlost proudění vzduchu. Jen z předchozích vzorců je třeba odvodit výrazy pro určení rychlosti

kde a a b - velikost obdélníkové části, m

Pokud jde o výměnu vzduchu, můžete použít dva přístupy k určení, ale když se výpočty provádí vlastními rukama, jsou často prostě nastaveny podle normy 30 m³/ hodina pro 1 osobu. Tyto možnosti jsou obecně možné:

• s přihlédnutím k frekvenci výměny vzduchu v místnosti, v tomto případě je množství výměny vzduchu určováno vzorecem

kde V je objem místnosti, m³/ hodina;

n je míra směnného kurzu vzduchu (zpravidla se u bytových domů předpokládá v rozmezí 1-3).

• s přihlédnutím k rychlosti výměny vzduchu pro 1. osobu v budově (v tomto případě se na začátku článku uvažuje množství výměny vzduchu).

Příklad dimenzování kanálů

Předpokládejme, že potřebujete zvolit velikost ventilačního kanálu, aby bylo zajištěno odsávání odsávačů v místnosti o rozměrech 4 x 5 x 3 m. Očekává se, že pouze 1 osoba bude v místnosti po dlouhou dobu.

Výpočet se provádí v následujícím pořadí:

• výměna vzduchu je určena - v našem případě můžete nastavit hodnotu na 60 m³/ h (při rychlosti 3,0 m³/ hodina na každých 1,0 m² čtverec);
• rychlost pohybu vzduchu v kanálu - je možné zastavit v hodnotě 1,0 m / s;
• určená průřezovou plochou A = 60 / (3600 • 1,0) = 166,67 cm²;

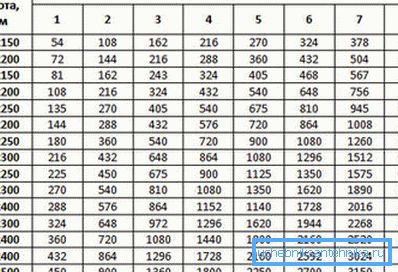

• je vybrána vhodná velikost. V našem případě můžete zvolit buď kruhové potrubí o průměru 140 mm (průřez 154 cm²) nebo obdélníkový průřez 100x200 mm (plocha 200 cm²);

• rychlost je kontrolována. Pro kruhový kanál bude mít v = 60 / (3600 • 0,0154) = 1,08 m / s a ​​pro obdélníkový průřez - v = 60 / (3600 • 0,0200) = 0,83 m / s. Obě hodnoty jsou v přijatelných mezích, takže cena a způsob instalace potrubí může být rozhodujícím faktorem při výběru.

Co hledat při výběru vzduchového potrubí

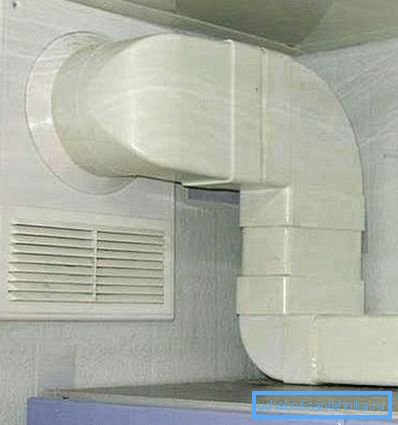

Při výběru vzduchového potrubí musíte vzít v úvahu nejen designovou část, ale také okamžitě přemýšlet o snadné instalaci. V příkladu výpočtu byl zvolen vzduchový kanál s přibližně stejnou kapacitou, avšak v případě kruhového průřezu je jeho průměr 160 mm a v případě obdélníkového průřezu pouze výška 100 mm. Při instalaci ventilačních potrubí může být velmi důležité ušetřit výšku 60 mm.

Dále je třeba věnovat pozornost takovým drobnostem, jako je:

• ochrana proti hluku a izolace. Někdy je lepší zakoupit vzduchové kanály s tovární zvukovou a tepelnou izolační vrstvou;

Dávejte pozor! Izolace větracích potrubí je nutná, protože v zimě vzduch v neizolovaném potrubí ochladí příliš rychle a dojde k problémům se zátěží.

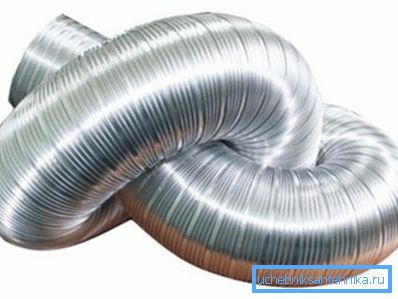

• pokud se na některých místech potrubí často ohýbá pod velkými úhly, pak může být použití ohebné trubky oprávněné.. Takové vzduchové kanály mohou být vyrobeny polo-tuhé (z hliníkové fólie navinuté na ocelový rám) a PVC. Hlavní výhodou pružného ventilačního potrubí je možnost hladkého otáčení (to má příznivý účinek na aerodynamiku) a snížení počtu tvarovaných prvků na minimum.

Shrnutí

Klíčem k vysoce kvalitní ventilaci lze říkat správně navržený systém větrání. Významnou roli hraje nejen umístění vzduchových kanálů, ale také jejich výpočet (což znamená výběr průřezových rozměrů). Doporučení navržená v článku pomohou vyhnout se typickým chybám nově příchozích a ventilace bytu vždy fungovala stabilně.

Video v tomto článku ukazuje příklad již namontovaného obdélníkového ventilačního systému.
