Větrání kanalizace stoupačky - pravidla a řešení

09-07-2018
Větrání

Určitě každý majitel domu někdy pocítil proniknutí zápachu z odpadních vod z koupelny, což je docela nepříjemné. Tyto projevy je možné zastavit vyrovnáním tlaku uvnitř odtokového systému. Pokud se to dělá správně, péče o ně není doprovázena hlukem a je bez povšimnutí těmi, kteří bydlí v domě. Větrání kanalizační sítě pomáhá vyřešit tento problém, jak je popsáno níže.

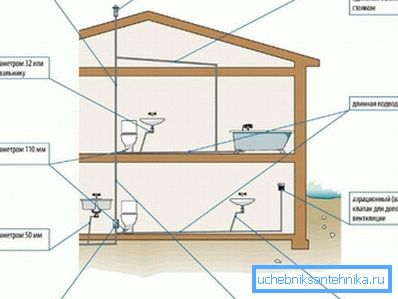

Ve fotovzdušňovacích kanálech

Hlavní účel

Podle SNiP - odvzdušnění by mělo provádět 2 hlavní funkce:

  • odstranit odvzdušňovací pachy ze systému;
  • aby se předešlo stlačení vzduchu v odpadním systému.

Když je celý průduch láhve při vypouštění vody zablokován, kanály mohou "vytáhnout" vodu ze sifonů, které jsou za výpadkem. V prázdném stavu nemohou zabránit pronikání nepříjemných zápachů.

Pravidla SNiP

Zvažte požadavky SNiP pro vnitřní instalace a kanalizaci z hlediska větrání systému:

  1. Průměr ventilačního systému v odpadní síti musí být stejný jako průměr stoupacího potrubí.
  2. Je nutné odstranit ventilační potrubí ke střeše a připojit ji k horní části potrubí..
  3. Instrukce umožňuje spojení dohromady v jedné výfukové části 4 nebo více stoupaček. Poté musí průměr sestavy ventilace a výfuku odpovídat průměru největšího výstupu ve skupině, která má být sloučena.
  4. Při pokládce ventilační sestavy dodržujte sklon pro odvod kondenzátu..
  5. V neotepřeném podkroví by měl být odvzdušňovací kanál izolován., jeho cena je jen mírně zvýšena.

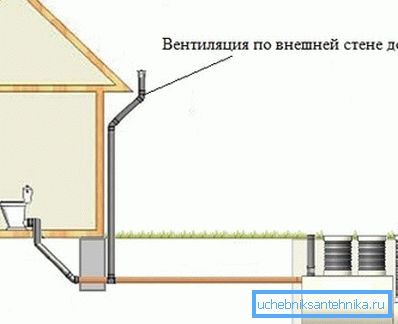

Ventilátorová kanalizace stoupá na vnější straně budovy

Tip: Nepokládejte na konci výfukového potrubí víčka, lopatky a jiné deflektory, aby se zvýšila odolnost.

Vytáhněte kanalizační odvzdušňovací ventil přes větrací hřídel domu nebo střechy.

Výška od:

  • plochá nevyužitá střecha - 200 mm;
  • šikmá střecha - 200 mm;
  • hraniční tým hřídele - 100 mm;
  • otevírání balkonů a oken - od 4 m;
  • při použití 4 trubek - 3 m.

Tip: Použijte odvzdušňovací ventil na konci každé kanalizace, pokud jej nemůžete zvednout o 3 metry.

Je také dovoleno provádět vetráky bez větrání ve venkovských domech. Podmínka musí být splněna - je nutné zajistit vnější kanalizační sítě (např. Septik) s větráním.

Větrací stoupačka by měla být ze sifonu toalety ne delší než 6 m

Vyřešit problém

Pokud existuje možnost kombinovat ventilaci kanalizace se zásuvkami do jedné sítě

santehpriborov

  1. Přiveďte větrací otvor na střechu domu. Ujistěte se, že výška ventilačního kanálu a vodorovná délka od vodního sklíčka toaletní mísy k větracímu stojanu nepřesahují 6 m.
  2. Namontujte samostatný větrací otvor nebo vakuový ventil na každé sanitární svítidlo, pokud je toaleta odstraněna z ventilace s průměrem potrubí:
    • 110 mm - od 6 m;
    • 50 mm - od 3,5 m;
    • 32 mm - od 1,5 m.
    Pokud je ventilace kanalizační sítě odstraněna ze sanitárních klempířských kohoutů
    1. Na každou instalační armaturu namontujte větrací otvor.
    2. Vodní brána nesmí být větší než 1,5 m.
    3. Větrací otvor by měl být umístěn výše než koleno v systému o 300 mm nebo více.
    4. Připojte ventilační ventil k obecnému větrání vedoucímu ke střeše.

    Poruchy:

    • pokud vetrání odpadních vod nefunguje nebo nefunguje dobře, znamená to, že systém nemá odpovídající sklon.
    • nepříjemná vůně stále proniká do místnosti - průměr kohoutků sanitárního příslušenství není správně zvolen.

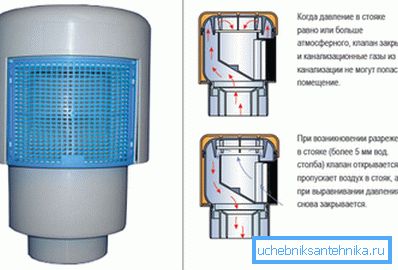

    Vzduchový ventil pro nevedené kanalizační stohovače a jeho princip činnosti

    Jak to udělat bez větrání odpadního systému

    Než odpovíte na tuto otázku, měli byste zjistit, jaký je hlavní prvek ventilační kanalizace. Jedná se o ventilátor, který slouží ke spojení stoupacího potrubí s ventilačním kanálem. Pokud chybí, brzy se budete muset vypořádat s odstraněním nepříjemných pachů z domu.

    Stávající konstrukční normy pro budovy a soukromé domy, které nejsou větší než 2 podlaží, umožňují použití kanalizačních systémů bez instalace kanalizace. Důvodem je malý objem jednoproudých výpustí odpadních vod.

    Tip: Odtok odpadních vod je vždy instalován, když jednorázové kanalizace může dosáhnout objemu, který může zcela zablokovat průměr kanalizačních trubek.

    Pokud sanitární zařízení instalované v domě nefunguje současně, kanalizace se nepřekrývají. Zároveň se situace může radikálně změnit, když všichni pracují ve stejnou dobu.

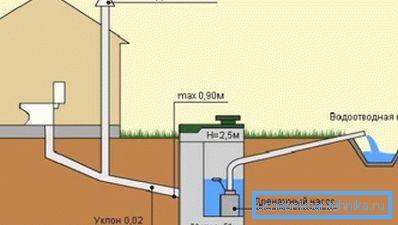

    Instalace stoupacího potrubí

    Pro určení pravděpodobného maximálního jednorázového vypouštění odpadních vod do kanalizace je nutné vzít v úvahu jejich objem z každého sanitárního zařízení umístěného v budově.

    Existují určité standardy této hodnoty, které jsou uvedeny níže:

    • WC a bidet - 10 l;
    • mytí - 20 l;
    • pračka a myčka nádobí - každý 50 l;
    • sprchová kabina - 100 l;
    • běžná koupel - 220 l;
    • rohová vana a vířivka - 450 l.

    V tomto případě bude špičková hodnota 1360 l.

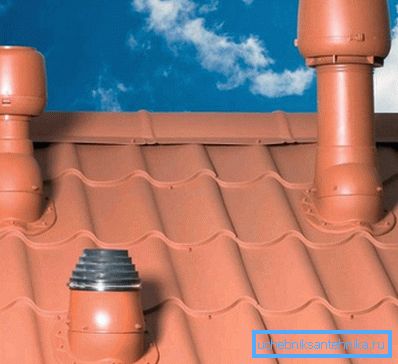

    Závěr odpadní vody na střechu

    Větrání musí být instalováno bez ohledu na jednorázové vypouštění odpadních vod, kdy:

    • Domovní kanalizace jsou o 50 mm nebo méně;
    • dům má 2 nebo více podlaží, na kterém je instalována voda a kanalizace;
    • na pozemku přiléhajícího k domu nebo v něm sám má bazén, velké písmo nebo koupel.

    Tip: Instalace trubice nálevky chrání atmosféru vašeho domova před nepríjemnými pachy z kanalizace navždy.

    Závěr

    Větrání v domě se může lišit, ale je to kanalizační stoupačka, která umožňuje eliminovat nepříjemné zápachy v atmosféře domu. V tomto článku jsme řekli, jak ho správně umístit ve vztahu ke všem instalatérským zařízením. Byly učiněny také doporučení ohledně pravidel a předpisů SNiP. Video v tomto článku vám pomůže najít další informace o tomto tématu.
