Ventilátory pro ventilaci: přehled základních struktur a

Výběr ventilátoru pro ventilační systém je jedním z nejdůležitějších momentů při navrhování vzduchových výměnných obvodů. Je nesmírně důležité, aby vybrané zařízení zajistilo potřebný výkon a přívod / odvod vzduchu byl prováděn v správném množství.

Níže uvažujeme, jaké typy ventilátorů se používají v různých situacích, a také poskytují řadu tipů pro instalaci jednotek pro domácí potřeby.

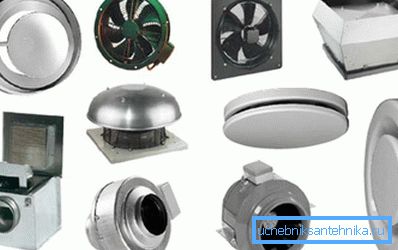

Odrůdy modelů

Radiální

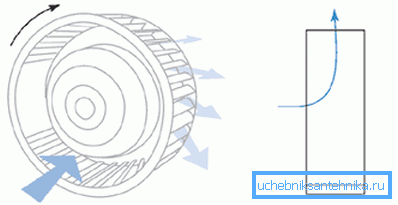

Radiální konstrukce se nazývají zařízení, ve kterých jsou na ráfku umístěny pracovní díly - čepele. Samotný okraj se otáčí kolem osy a vytvoří proud vysokotlakého vzduchu.

Dávejte pozor! Ve většině případů jsou tyto systémy instalovány mimo areál - na střeše nebo na vzdálené stěnové konzole. Vnitřní instalace radiálních ventilátorů je oprávněná pouze na technické podlaze.

Účinnost takového zařízení, stejně jako další parametry, je určena tvarem lopatek nasávání vzduchu.

• Modely se zpětnými zakřivenými noži ve vztahu ke směru otáčení ráfku vykazují dobrou účinnost pouze při práci s čistým vzduchem. Docela často má tento design ventilátor pro větrání. Pokud jde o výhody tohoto modelu, nejdůležitější by mělo být považováno za nízkou hladinu hluku při práci i při výkonu.
• Rovné nože (radiální a vychýlené dozadu) se často používají při konstrukci systémů pro odstraňování znečištěného vzduchu. Konfigurace oběžného kola zabraňuje průniku kontaminantů do rotujících částí nápravy a ráfku, což výrazně snižuje opotřebení dílů a usnadňuje preventivní údržbu.
• Přední zakřivené lopatky zajišťují vysokou účinnost výměny vzduchu i při relativně nízkém tlaku. Tvar křídlové části umožňuje dosáhnout dobrého výkonu z hlediska relativně malého rozměru zařízení, protože takové konstrukce jsou upřednostňovány při konstrukci systémů pro výměnu vzduchu v domácnosti.

Obecné výhody tohoto typu zařízení zahrnují dobré vstřikování vzduchu, což zajišťuje jeho nadměrný přítok, což znamená, že jsou vytvořeny podmínky pro plynulý chod výfukového systému.

Axiální

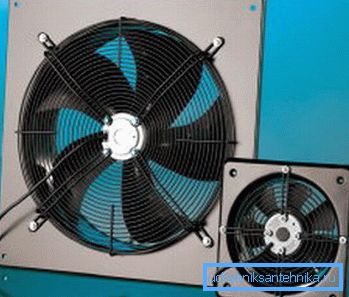

Axiální (axiální) ventilátor - nejběžnější model, který se používá ve většině výfukových zařízení. Tato zařízení jsou vybavena odsávacími odsavači, systémy s nuceným průtokem, stropní, podlahové ventilátory atd.

Návrh tohoto typu zařízení je poměrně jednoduchý:

• Moment, stejně jako v předchozím případě, se přenáší na osu mechanismu.
• Okamžitě připojen k ose listu (tzv. Vrtulový typ nástavby). Objem přepravovaného vzduchu závisí na tvaru a velikosti čepelí, což vysvětluje rozmanitost modelů na trhu.

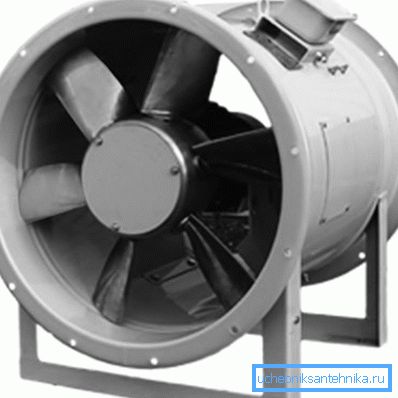

• Na druhé straně namontování nožů přímo na osu vede k významným ztrátám výkonu, protože nejčastěji je osový větrací ventilátor namontován ve válcovém pouzdře nebo potrubí s minimálními mezerami mezi stěnami a noži.

Dávejte pozor! Aby se zvýšila produktivita, často se za vrtulovou částí instalují vodicí lopatky. Montáž výměnného systému v kuchyni nebo v koupelně je možné provést vlastním rukama, přičemž desky z pozinkované oceli jsou jako součásti.

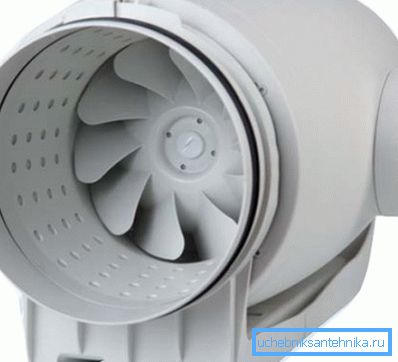

Diagonální

Diagonální ventilátor je výsledkem kombinace principů, kterými jsou konstruovány axiální a radiální modely:

• Na oběžné kolo jsou namontovány nože upevněné pod velkým úhlem.
• Při otáčení kola se tlak zvyšuje v důsledku zvýšení odstředivé síly.
• Navíc, čím vyšší je rychlost otáčení ventilátoru, tím vyšší je vstřikovaný tlak.

Pokud jde o rozsah těchto zařízení, je velmi omezený. Většinou se jedná o odstředivé ventilátory pro ventilační systémy v systémech s nuceným chlazením vzduchu, stejně jako ve velkokapacitních vstupních obvodech.

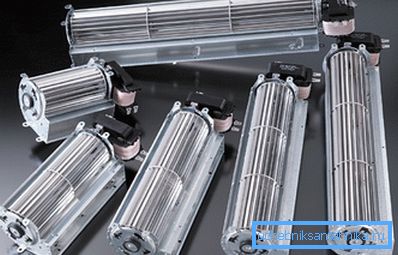

Diametrální

Diametrální zařízení jsou velmi odlišná ve vzhledu od jiných zařízení, která se používají k zajištění přítoku a výfuku:

• Oběžné kolo je tyč nebo válec s relativně malým průměrem.
• Láhve sání vzduchu jsou namontovány na tyči nebo na vnější stěně válce. Mohou mít velmi odlišný profil, ale nejčastěji používané modely jsou s lopatkami zakřivenými ve směru proudění vzduchu.
• Vzduch prochází zvenku ventilátoru, protože pro zvýšení tlaku se pohyblivé části obvykle nacházejí ve speciálních skříních.

Tento design umožňuje pohybovat se dostatečně velkým množstvím vzduchu. Z tohoto důvodu se používají diametrální ventilátory, kde je nutné instalovat poměrně kompaktní zařízení, například při organizaci vzduchových clon apod.

Dávejte pozor! Klíčovou nevýhodou diagonálních a diametrických modelů je vysoká složitost, v důsledku čehož se cena zařízení také ukazuje jako značná. Nejčastěji se používají v průmyslových výměnných sítích, stejně jako při uspořádání větracích okruhů moderních bytových domů.

Tipy pro výběr

Pokyny k instalaci

Nejčastěji nejsou obytné prostory (soukromé domy a byty) doplněny nucenou ventilací. To je způsobeno skutečností, že během procesu návrhu se zohledňuje tzv. Štěrbinová ventilace, difúze vzduchu přes netěsnosti v okenních a dveřních rámech.

Instalace moderních uzavřených oken, stejně jako vnějších dveří s těsnicími okruhy, však minimalizuje množství přívodu vzduchu a průtok se téměř zastaví. V důsledku toho nejsou normy pro výměnu vzduchu splněny ani přibližně, což ovlivňuje naše zdraví.

Na druhé straně po několika letech provozu odtahových kanálů bez řádné údržby je jejich propustnost výrazně snížena. Výsledkem je, že ani přítok, ani extraktor účinně nefungují a vzduch v obytných prostorách se stává stářím a prakticky nevhodným pro dýchání.

Výstupem bude zajištění průtoku vzduchu (větrání nebo instalace speciálních ventilů) a instalace speciálních výfukových zařízení.

Zpravidla se tato zařízení montují:

• V kuchyních. Nejprve jsou to odsávací odsavače, které odstraňují kouř a páru z prostoru nad sporákem, stejně jako speciální ventilátory v oknech kuchyně.

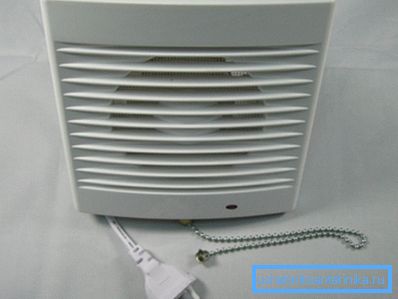

• V koupelnách. Zde je nejčastěji větrací mřížka s ventilátorem umístěná pod stropem, což umožňuje rychle se zbavit nepříjemných pachů.

Dávejte pozor! Také nucené větrání koupelny normalizuje režim vlhkosti, který vám umožňuje chránit pokoj před infekcími houbami. Samozřejmě je třeba vzít v úvahu i vysokou vlhkost vzduchu, protože instrukce doporučuje instalovat zařízení s dobrou hydroizolací.

• V dílnách a dalších místnostech, které potřebují provozní kapuce.

Vedle výše uvedených instalací se nedávno staly populární složité zdvojené ventily s ventilačními mechanismy. Nejmodernější modely takových ventilů mohou pracovat jak v přítokovém režimu, tak v režimu odvodu vzduchu.

Definice parametrů

Otázka, jak vypočítat výkon větráku pro ventilaci, je nejdůležitější v návrhu průmyslových budov a veřejných budov: zde je stále velké množství lidí a spotřeba kyslíku za jednotku času bude významná.

U obyčejných obytných místností bude výpočet poměrně jednoduchý, protože možnosti přírodních úprav jsou zde mnohem větší.

Pokyny pro stanovení parametrů zahrnují následující vzorec:

L = L_norma * N, kde:

• L je požadovaný objem vzduchu, m³/ h
• L_norma - míra spotřeby vzduchu jednou osobou za jednotku času (podle SNiP 41 - 01-2003, tato hodnota je 60 m³/ h)
• N - maximální počet osob, které mohou být v místnosti.

Kromě toho můžete zvýšit efektivitu pomocí multiplikátoru směnného kurzu vzduchu (pro obývací pokoje - 1-2, pro kanceláře - 2-3, pro oblasti výroby - 4 a více).

Vynásobením hodnoty získané v předchozím případě odpovídajícím faktorem získáme doporučený výkon ventilační jednotky. Pak budeme muset pouze porovnat výsledek výpočtu s technickými parametry modelů dostupných na trhu a zvolit vhodný model.

Závěr

Informace o tom, jak vybrat ventilátor pro ventilaci a jaký typ bude v dané situaci používat, budou užitečné především pro ty, kteří plánují navrhnout veškerou komunikaci svého domova.

Pro podrobnější seznámení s řadou zařízení pro výměnu vzduchu a složitostí uspořádání větrání doporučujeme sledovat video v tomto článku.
