Ventilační systémy: hlavní klasifikace, princip činnosti a

Z tohoto článku se dozvíte, jak jsou uspořádány větrací systémy v lékařských zařízeních a jejich domácích protějšků. Navíc zvažujeme klasifikaci systémů zodpovědných za výměnu vzduchu uvnitř budov a který typ je preferován pro použití za určitých podmínek.

Historie provozu více či méně efektivních systémů větrání je staletí. Koneckonců, dokonce i starí Římané měli myšlenku, že čerstvý vzduch v uzavřených prostorách lze získat v požadované výši.

Od té doby už uplynulo mnoho času a technologie se vyvinuly, staly se složitějšími a efektivnějšími. V důsledku toho existuje řada řešení na trhu založených na různých principech činnosti a charakterizovaných různými parametry.

Co a na jakých úvahách si vybrat z řady navrhovaných technologií?

Potřeba účinného a efektivního větrání

Před rozhodnutím o tom, jaké zařízení pro ventilační systémy je v konkrétním případě relevantní, zvážit princip, jak je výměna vzduchu v uzavřených prostorách a jaká je potřeba těchto procesů.

Návod k obsluze většiny výměnných schémat je založen na posunutí objemu vyčerpaného vzduchu s čerstvým objemem.

Účinek některých systémů je založen na rozdílu tlaku vzduchu uvnitř i vně budovy. Jiné obvody pracují s ventilátory, které odvádějí odváděný vzduch směrem ven, zatímco čerstvý vzduch je dodáván venku pro výměnu. Jak jeden, tak druhý schéma lze realizovat vlastním rukama v domě nebo v bytě.

Rozhodli jsme se tedy o principu akce a nyní se rozhodneme, jak je nutné ventilace uzavřených prostor a jaké výhody poskytuje.

Během provozu některých prostorů dochází k nadměrnému množství tepla a vlhkosti ve vzduchu v kombinaci s malým množstvím kyslíku. Navíc je ve výfukovém vzduchu nadměrná koncentrace oxidu uhličitého a dalších neviditelných znečišťujících látek. Dalším významným typem znečištění je prach, který se hromadí uvnitř a naznačuje potřebu včasného odstranění.

Téměř všechny známé typy ventilačních systémů jsou navrženy tak, aby odstraňovaly škodlivé nečistoty a zlepšovaly kvalitu ovzduší. Kromě toho je použití ventilace navrženo tak, aby poskytovalo optimální hygienické a hygienické podmínky, včetně přijatelné teploty, vlhkosti a dopravního toku.

Důležité: Vysoká kvalita výměny vzduchu v místnosti je zajištěna pravidelnou údržbou ventilačních systémů.

Hlavní klasifikace ventilačních zařízení

Normy intenzity výměny vzduchu se řídí hygienickými pravidly a předpisy (San Pin) a předpisy a předpisy pro stavbu (SNiP).

Při návrhu ventilačního systému se berou v úvahu následující parametry:

• výkon (pohyb vzduchu rychlostí m? / h);
• průtoková rychlost (m / s)
• pracovní tlak (Pa);
• výkon topení (kW);
• maximální hladina hluku (dB).

Moderní klasifikace ventilačních systémů zahrnuje rozdělení na typy v souladu s následujícími kritérii:

• v souladu s metodou pohybu proudění vzduchu - je ventilace přírodního (pasivního) a nuceného (mechanického) typu odlišná;
• v souladu s metodou organizace - dodávky a odsávání;
• na základě vlastností konstrukce - bez kanálů a kanálů;
• v souladu s účelem - místní, obecná výměna, nouzová situace a kouř.

Návrh a výroba ventilačních systémů vychází z množství vzduchu na osobu za hodinu. Například s ohledem na parametry útočiště vzdušného nájezdu je spotřeba vzduchu na osobu zhruba 2,5 m3 za hodinu, zatímco v kanceláři se tyto parametry zvyšují na 20 m ?.

Zvažte tyto modifikace ventilačních systémů podrobněji.

Schéma přírodní a nucené ventilace

Jak již bylo zmíněno, moderní ventilační systémy jsou rozděleny na přírodní a nucené úpravy.

Jaký je rozdíl a co je vhodnější pro uspořádání těchto nebo jiných vnitřních prostor?

1. Přírodní větrání funguje kvůli rozdílu tlaku uvnitř i vně objektu.. Odvod vzduchu je odváděn přes kapotu, zatímco přítok se provádí přes speciální přívodní potrubí nebo netěsností ve vestibulu oken a dveří.

Systémy přírodního (pasivního) typu jsou dále rozděleny do následujících modifikací:

• Organizovaná ventilace - zahrnuje výměnu vzduchu mezi zařízeními přes speciálně připravené otvory pro nasávání a odsávání. Takový systém umožňuje nejen výměnu odváděného vzduchu s přívodem vzduchu, ale také úpravu intenzity průtoku.
• Neorganizované větrání předpokládá přítomnost digestoře bez potrubí přívodního vzduchu (jeho funkce bude prováděna otevřeným průduchem nebo mezery v předsíni oken a dveří).

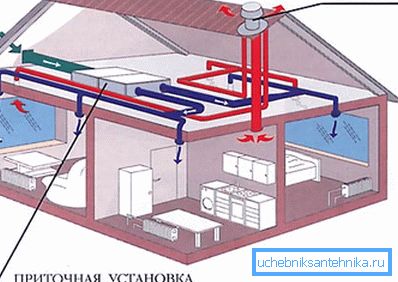

1. Mechanické (nucené) větrání zahrnuje pohyb vzduchu vytvářením tlakového rozdílu pomocí ventilátorů nebo ejektorů.

Schéma je efektivnější ve srovnání s pasivní odrůdou, protože funguje bez ohledu na klimatické podmínky mimo budovu.

Důležité: Díky použití speciálních elektronických přístrojů je možné dispečink ventilačních systémů a automatické ovládání v kombinaci s efektivním ovládáním základních parametrů výměny vzduchu v místnosti.

Klasifikace systémů podle typu organizace výměny vzduchu

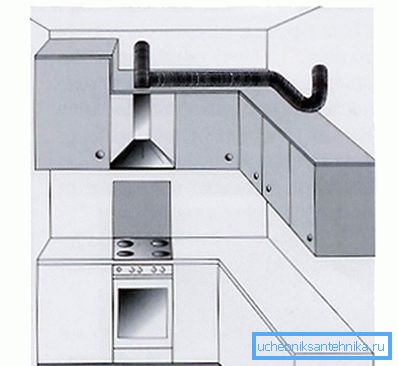

• Místní větrání - Jedná se o schéma přívodního vzduchu, ve kterém je vzduch dodáván do specifických místností místnosti, zatímco odváděný vzduch z těchto oblastí je odstraněn. Typickým příkladem takového schématu pro realizaci výměny vzduchu je kuchyňský digestoř instalovaný nad sporákem.

Kromě použití v domácnostech byl takový systém rozšířen i ve větrání průmyslových objektů, kde je nutné odstranit znečištěný vzduch z jednoho nebo jiného výrobního místa.

• Všeobecná výměna typu ventilace je určena pro stejnou účinnou údržbu parametrů výměny vzduchu v celé místnosti, bez ohledu na její parametry.

Takové schémata se nejčastěji používají při uspořádání kancelářských a obchodních prostor.

• Systémy proti kouři instalován v rámci požární bezpečnosti v místnosti.

Systémy pro odstranění kouře v případě neoprávněného zapálení vyvedou produkty spalování a umožňují lidem v místnosti evakuovat a evakuovat cenné vlastnosti, které mohou být při požáru poškozeny.

• Havarijní ventilační systémy používaných v oblastech, kde je zvýšená pravděpodobnost neočekávaného uvolňování škodlivých nebo potenciálně nebezpečných látek v objemech překračujících normy MPC.

Nouzová ventilace je charakterizována zvýšeným výkonem a umožňuje odstranit přebytečný plyn v co nejkratším čase. Zařízení tohoto typu jsou instalována a provozována výhradně v průmyslových zařízeních.

Zařízení používané ve ventilačních systémech

Zařízení a příslušenství pro ventilační systémy na trhu představují širokou škálu zařízení, mezi které patří následující kategorie:

Ventilátory - mechanické lopatkové zařízení, které přivádějí vzduch do ventilačních kanálů.

V souladu s konstrukčními a provozními vlastnostmi jsou ventilátory rozděleny do následujících úprav:

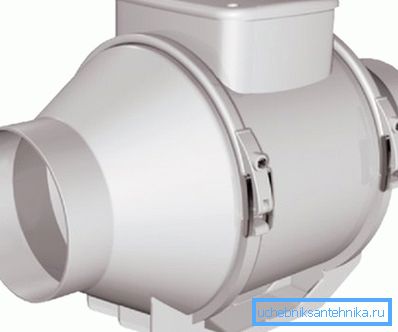

• kanál (obdélníkový a kulatý);
• diametrální (tangenciální);
• axiální (axiální);
• radiální (odstředivá);
• střecha.

Zvažte hlavní typy těchto zařízení co nejpodrobněji:

• Axiální, nebo jak se nazývají axiální ventilátory, našly uplatnění v nejjednodušších domácích digestořích.

Taková zařízení se vyznačují nízkou cenou. Konstrukce je vnější plášť, uvnitř který je umístěn elektrický motor a oběžné kolo, které pohání vzduch. Navzdory jednoduchosti designu mají fanoušci tohoto typu vyšší účinnost ve srovnání s analogy, uspořádanými jinak.

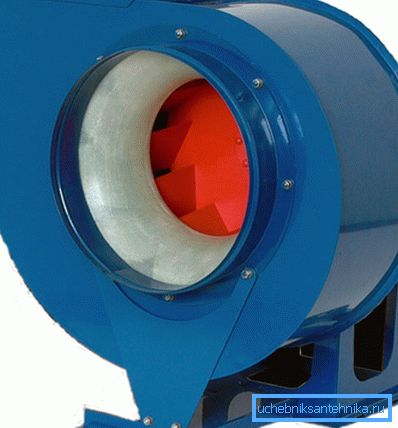

• Radiální (odstředivé) ventilátory jsou široce používány při konstrukci průmyslových systémů. Tato zařízení jsou charakterizována spolehlivostí a výsledkem je dlouhý zdroj.

Konstrukce zařízení je spirálový plášť a v něm vrtule, která se otáčí kolem své osy. Šroub se točí proudem vzduchu, který je vtlačen do kanálu za působení odstředivé síly.

• Tangenciální (diametrální) ventilátory jsou dalším druhem průmyslových zařízení. Přístroj vypadá jako uzavřený design s přípojkami pro přívod a výstup vzduchu. Taková zařízení jsou instalována v klimatizačních systémech a tepelných závěstech. Méně častěji je jednotka instalována do praskliny kanálu.

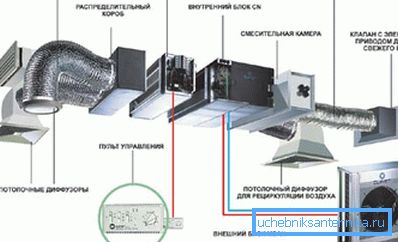

Kromě ventilátorů jsou ve ventilačních systémech použity následující konstrukční prvky:

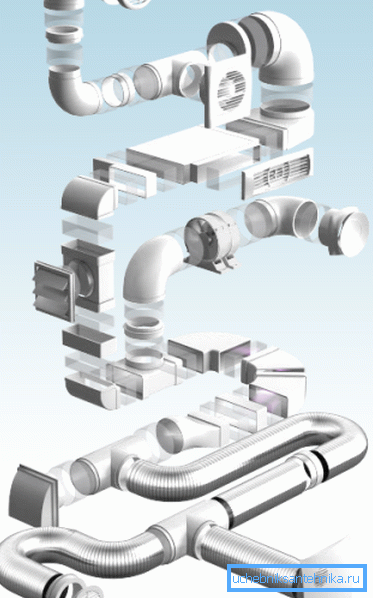

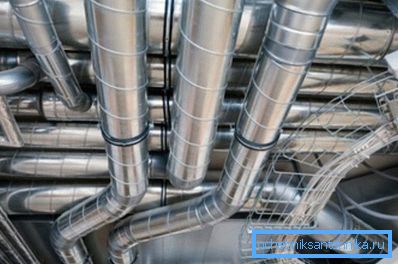

• Vzduchové potrubí - trubky s obdélníkovým nebo kruhovým průřezem, spojené v jedné konstrukci pomocí kohoutků a speciálního montážního příslušenství.
• Profily pro ventilační systémy - jsou kovové vodítka s montážními perforacemi, na kterých jsou namontovány všechny součásti.
• Zeslabení zvuku a zvukově izolační materiály - používané ke snížení hladiny hluku během provozu systému.
• Filtry pro ventilační systémy jsou široká škála zařízení, která jsou instalována na vstupním kanálu a zabraňují vnikání prachu a jiných nečistot do místnosti.

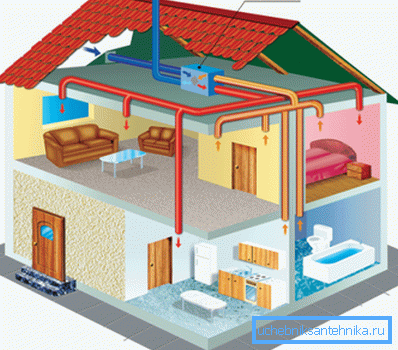

• Ohřívače vzduchu - lze použít ve větraných systémech a zcela vyměnit vytápění. Spolu s běžnými ohřívači se rekuperátory stále častěji využívají při větrání, což snižuje náklady na topný vzduch tím, že snižuje spotřebu energie.

Závěr

Zvažovali jsme tedy vlastnosti ventilačních systémů zařízení. Navíc jsme zjistili, jaké zařízení se používá při zavádění některých schémat. Tyto informace lze uplatnit v praxi, například při pořádání větrání ve venkovském domku.
