Ventilační klapka: účel, konstrukční prvky, provoz

Klapky pro ventilaci nebo ventily škrticí klapky jsou určeny k regulaci a distribuci průtoku vzduchu ve ventilačních kanálech. Jedná se o jeden z hlavních způsobů, jak konfigurovat a řídit systém jako celek a jeho jednotlivé části. Rozprávíme o zařízení a vlastnostech škrticích ventilů.

Škrtící ventily pro ventilační kanály

Zařízení

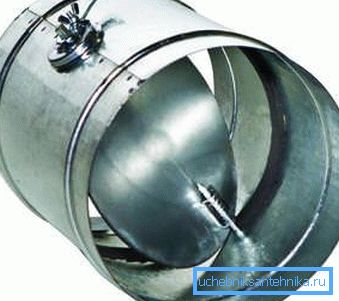

Vzduchová klapka pro ventilaci je rám, který sleduje tvar kanálového úseku, na kterém je instalován systém čepelí nebo břitu. Lopatky nebo lopatky namontované na rotační ose, jejichž otáčení zajišťuje hladké seřízení polohy (viz také článek Větrací ventil pro plastová okna - klíč ke zdravému mikroklimatu v domě).

Samotná osa vychází z jednoho konce skrz pouzdro směrem ven, kde je umístěna ovládací páka nebo elektrický / pneumatický pohon. Rám může být vestavěn do kanálu jako tvarovaná část nebo překryt jako mříž. Připojení může být příruba, obvaz a vsuvka.

Otáčení osy zajišťuje míchání nebo otevírání kanálu, čímž se upravuje jeho průchodnost. V krajní uzavřené poloze je lopatka rovnoběžná s rovinou úseku kanálu, v extrémně otevřené - téměř kolmé.

Dávejte pozor! Chcete-li otáčet osou o více než 90 stupňů, nemá smysl, protože v tomto případě při zachování směru otáčení se výsledek začne měnit naopak.

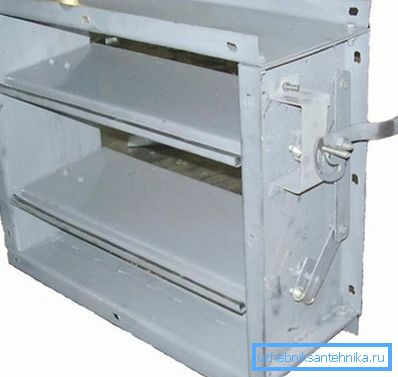

V případě systému čepelí, když je kanál zablokován nikoli nožem, nýbrž konstrukcí jako roleta, osa otáčení není jedna, nýbrž tolik jako lopatky. Všechny tyto osy jsou také vyvedeny na jeden konec, kde jsou spojeny společnou roztečí, působením, na které mohou být všechny lopatky otočeny ve stejném úhlu.

Druhy

Ventily jsou klasifikovány podle několika parametrů: účel, forma, typ řízení a hlavní funkce.

Po dohodě mohou být všechny ventily rozděleny do následujících skupin:

• Vzduchové ventily. Navrženo pro úpravu pohybu vzdušných hmot bez příměsí hořlavých plynů, aerosolových suspendovaných pevných látek a kouře při teplotách až 80 stupňů. Maximální tlak v kanálu je 1500 Pa. Používá se ve ventilačních systémech skladů, zeleninových zásob a jiných předmětů pro domácnost;

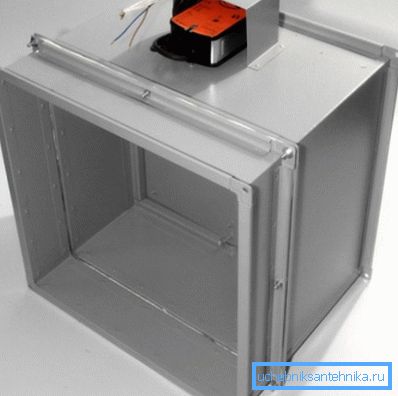

• Protipožární. Existují dva typy - nehořlavé a kouřové, zatímco ty jsou zpravidla normálně otevřené, druhé jsou normálně zavřené. Chrání otvory v uzavřených konstrukcích před pronikáním plamene a také odstraňují spaliny z prostor;
• Odolnost proti výbuchu. Může být přičítán řadě protipožárních zařízení, ale jejich hlavní rozdíl je práce ve výbušném prostředí. Konstrukce je provedena tak, že výskyt jiskry během jejího provozu je vyloučen;
• Unified. Nejběžnější typ tlumiče se používá ve ventilačních a klimatizačních systémech občanských a domácích objektů i ve vzduchových vytápěcích systémech.

Ve formě tyto přístroje opakují obrysy části kanálu, a proto existují tři hlavní typy:

• kolo,
• obdélníkový,
• čtverec.

Mohou být také vestavěné a režijní.

Podle charakteru jízdy existují takové odrůdy:

1. Mechanické s ručním pohonem (označení "P"). Otočná osa je opatřena pákou nebo profilovým hrotem pro uchopení pomocí klíče. Často je páka vyrobena ve formě rukojeti s úhloměrem, který ukazuje úhel natočení lopatky;

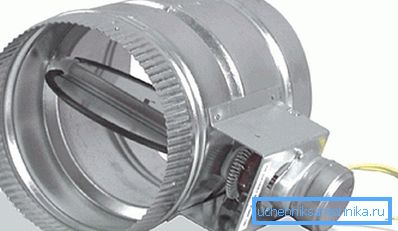

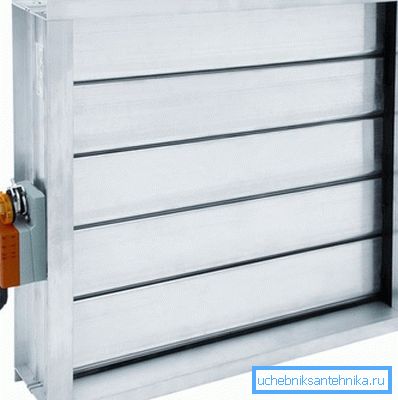

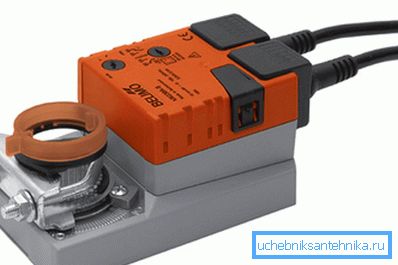

2. Motorizované ventilační klapky (označené jako "E"). Ovládací mechanismus je poháněn servomotorem namontovaným na těle zařízení. Používá se v automatických systémech a v kanálech s velkým průřezem;
3. Ventily s pneumatickým pohonem (označení "P"). Odlišení od konstrukce elektrického pohonu.

Zařízení jsou navíc rozdělena do různých funkčních skupin:

• zpětné ventily;
• nouzová zařízení;
• normálně otevřené;
• normálně zavřeno;
• pružiny, atd.

Řízení lze provádět pomocí automatizace, signálu prostřednictvím centralizovaného dálkového ovladače nebo ručně.

Dávejte pozor! Cena každého konkrétního produktu je velmi závislá na účelu, velikosti, typu pohonu a výrobci. Nejlevnější druh může stát od několika set rublů.

Vlastnosti regulace a nastavení

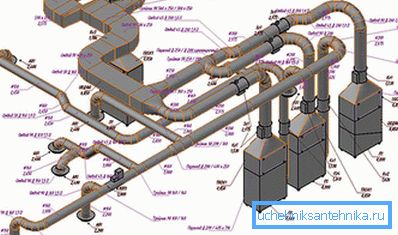

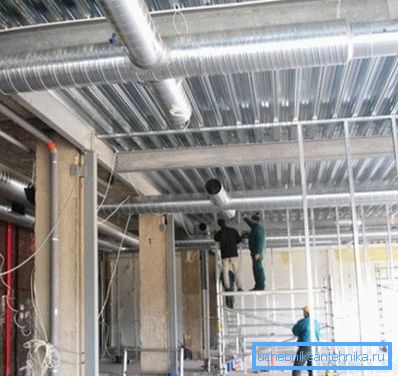

Hlavním úkolem nastavení a ladění ventilačních systémů je zajistit, aby parametry průtoku vzduchu nastavené v projektu byly nastaveny na všech místech sítě.

Je to docela těžké udělat s vlastními rukama bez základních znalostí, ale pokud se rozhodnete, naše abstraktní pokyny vám pomohou:

• Celkový výkon ventilátoru a ventilátoru musí být přizpůsoben konstrukčním údajům. To se provádí nastavením frekvence jeho otáčení;
• Dále pomocí nastavení zařízení nakonfigurujte větve, které jsou blíže k ventilátoru. Výkonnost těchto větví musí odpovídat návrhu. Po hladkém uzavření tlumičů se dosáhne požadovaného průtokového odporu;
• Přebytečný vzduch se přenáší do těch částí řetězu, kde je nízká produktivita vzhledem k výpočtu. Na místech, kde neexistují žádné nastavovací zařízení, lze instalovat ocelovou membránu, která vytvoří konstantní odpor;
• Pokud jsou průtoky vzduchu v hlavové části okruhu, jakož i v přívodních a výfukových zařízeních přivedeny do návrhových hodnot s chybou nepřesahující 10%, lze regulaci považovat za úspěšně dokončenou.

Dávejte pozor! Pozornost by měla být věnována zvyšování spotřeby motoru ventilátoru při zvyšování výkonu.

Závěr

Ventilační ventily a tlumiče umožňují konfigurovat systém a nastavit jeho parametry v reálném čase. Je možný automatický režim a ruční ovládání pohonů klapky, což vám umožňuje vytvořit sofistikované inteligentní řešení pro klimatické systémy.

Video v tomto článku jasně ilustruje všechno, co bylo řečeno.
