Ventilační kanály a vzduchové kanály v bytech a domech

Žádná stavba obytného domu není kompletní bez instalace a připojení přírodního nebo nuceného ventilačního systému. Ve vícepodlažních budovách se nejčastěji používají vestavěné vzduchové kanály z cihel nebo z masivního betonu pro odstranění odváděného vzduchu z obytné zóny do atmosféry, které jsou instalovány ihned během výstavby domu. Pokud je větrací komora zanesená nebo je-li potřeba přenést potrubí na jiné místo, použijí se pro vnější instalaci nové obdélníkové větrací kanály z kovu nebo z plastu.

Pravidla pro uspořádání větracích kanálů

Při provádění oprav nebo instalačních prací byste si měli být vědomi toho, že uspořádání nového nebo přeinstalace stávajícího větracího systému s vlastními rukama musí být provedeno v souladu se stanovenými stavebními předpisy a předpisy.

Aby byl čtenář jednodušší vypořádat se s tímto jednoduchým úkolem, tento článek poskytne stručný přehled, který popisuje hlavní rysy uspořádání hlavních kanálů a větracích kanálů v soukromých domech a bytech.

Odrůdy větracích kanálů

Podle jejich konstrukčních prvků a relativního umístění ventilačních kanálů vzhledem k nosným stěnám budovy mohou být všechny vzduchové kanály rozděleny do několika typů.

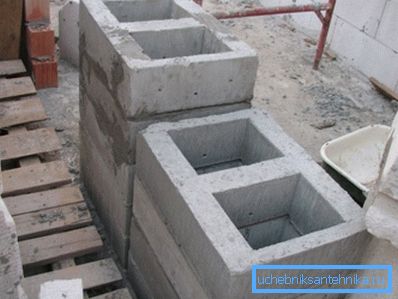

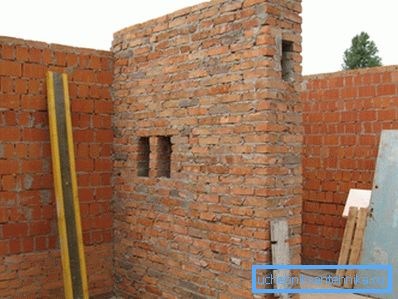

1. Vestavěné větrací kanály obdélníkového nebo čtvercového průřezu jsou zpravidla umístěny v opěrných stěnách budovy během jejich výstavby. Při jejich výrobě se nejčastěji používá ruční pokládání větracích kanálů z cihel nebo vytváření speciálních železobetonových bloků určených pro instalaci těchto systémů.

1. Falešné nebo zavěšené vzduchové kanály nejčastěji představují ploché kanály pro ventilaci ve formě prefabrikovaných krabicových konstrukcí z pozinkované oceli.. Instalace a připojení těchto systémů probíhá po dokončení stavebních a dokončovacích prací a v případě přestavby areálu - po dokončení rekonstrukce podle speciálně vyvinutého technického projektu.

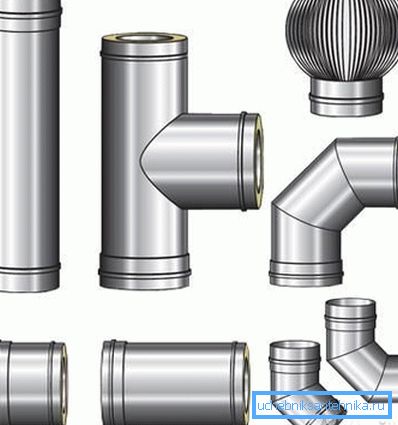

2. Externí nebo jinými slovy, další ventilační kanály jsou samostatná konstrukce budovy, která je instalována na vnější straně budovy.. Takový systém může být vyroben z cihel, pevného betonu, stejně jako prefabrikované kovové trubky z pozinkované nebo nerezové oceli.

Tip! Vzduchové potrubí v soukromých domech se doporučuje položit rovnoběžně s komínem pece v těsné blízkosti. Takové uspořádání, díky vzestupnému proudění teplého vzduchu, může významně zvýšit chuť a tím zlepšit účinnost ventilačního systému.

Výběr materiálu

V současné době je k instalaci vzduchových kanálů nabízeno velké množství různých materiálů, jejichž cena se může výrazně lišit, ale správná volba závisí hlavně na konkrétních podmínkách výstavby a specifickém využití místnosti.

1. Vestavěné vzduchové kanály z monolitického betonu mají vysokou pevnost a trvanlivost, snadno se udržují a navíc s jednotnou monolitickou výplní mají malý odpor vůči pohybu proudění vzduchu.
2. Pevná cihla má podobné provozní vlastnosti, nicméně ve většině případů mohou cihly ventilačních kanálů vytvářet turbulentní turbulence, což výrazně snižuje chuť, a proto se doporučuje používat při instalaci ventilačních systémů s nucenou cirkulací vzduchu.

1. Kovové a plastové kanály pro ventilaci jsou zbaveny této nevýhody, ale jsou méně odolné, proto je třeba je chránit před vnějším mechanickým nárazem. Navíc všechny kovové výrobky (s výjimkou nerezové oceli) jsou vystaveny atmosférické korozi a proto potřebují dodatečnou ochranu před vlhkostí vzniklou při tvorbě kondenzátu.
2. Pro montáž do cihel nebo betonové stěny se také používají zabudované azbestocementové potrubí. Z hlediska aerodynamiky a výkonu je tento materiál nejvhodnější pro instalaci vestavěných systémů větrání v procesu výstavby cihel nebo pevných budov.

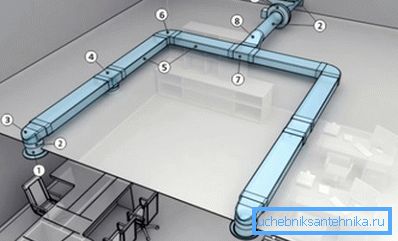

3. Pro instalaci ventilačního systému v uzavřeném prostoru, např. Za zavěšenými stropy nebo za stěnovými panely ze sádrokartonu, jsou vhodné ploché ventilační kanály malé tloušťky, vyrobené z plastu nebo kovu.

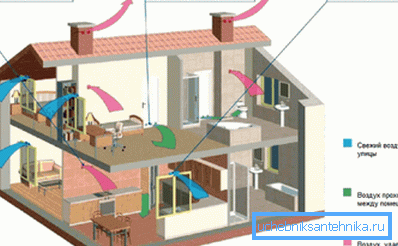

Tip! Při samonasávacím ventilaci s volným průtokem s přirozenou cirkulací vzduchu se doporučuje používat kruhové větrací kanály, protože vzhledem k jejich tvaru a hladkému vnitřnímu povrchu vytvářejí minimální odpor vůči pohybu vzduchu.

Nezávislá výroba potrubí

Jak bylo uvedeno výše, je nejlepší použít koklové potrubí pro instalaci integrovaného potrubí, proto jsou uvedeny níže podrobné pokyny pro instalaci takového větracího kanálu do zdiva.

1. Přenášení cihlové zdi a půl a půl cihly ležely obvyklým způsobem na úroveň umístění větracího otvoru.
2. Na spodní straně azbestově cementové trubky řezte přední stěnu k axiální linii do výšky 120 mm tak, aby na jejím konci bylo vytvořeno schodiště.
3. V horní rovině zdiva namontujte azbestocementovou trubku s oknem vyříznutým do místnosti a dočasně jej upevněte na stavební konstrukce (sloupy, nosníky, strop) pomocí pletacího drátu.
4. Pokračujte ve zdiva stejným způsobem tak, že umístíte cihlu na okraj vpředu a za azbestocementovou trubkou.
5. Proto je nutné přivést horní konec azbestocementové trubky s okolní cihly na úroveň, která není nižší než horní část hřebene střechy.

Tip! Pro připojení horizontálního větracího potrubí ke svislému stoupání na ostatních podlažích, na správném místě azbestocementové trubky, je nutné rozřezat obdélníkové nebo čtvercové okno o šířce rovnající se jeho průměru a výšce nejméně 120 mm.

Regulační technické požadavky

Při samostatném provádění montážních prací je nutné dodržovat obecně uznávané normy a pravidla týkající se uspořádání větracích systémů a tvar vnitřního úseku a rozměry větracích kanálů musí být přísně v souladu s požadavky předpisů.

1. Odvzdušňovací ventil v místnosti by měl být umístěn co nejblíže stropu a vzdálenost od horního okraje ke stropu by neměla přesáhnout 100 mm.

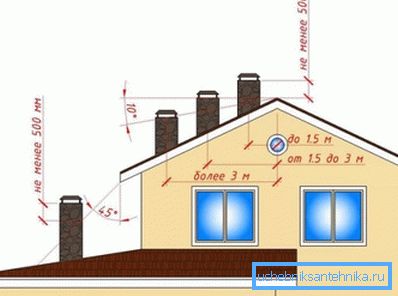

2. Pokud je výstup potrubí na střeše umístěn ne více než 1500 mm od hřebene střechy, jeho výška musí být nejméně o 500 mm vyšší než hřeben.

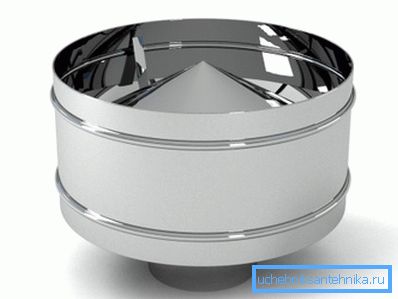

3. Chcete-li zlepšit přirozený tah a chránit vertikální stoupání před srážením, měl by být její vývod vybaven speciálním deflektorem z nerezové oceli.

1. Vertikální stoupačky s přirozenou cirkulací vzduchu by měly mít průřez nejméně 140-180 cm ?, což zhruba odpovídá průměru trubky 120-150 mm.

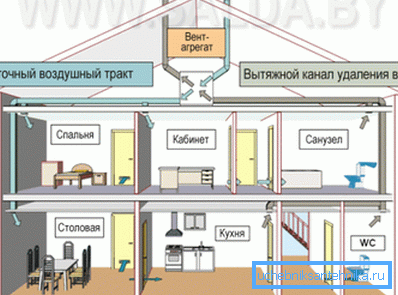

2. Plocha průřezu vertikálních stoupaček s nucenou cirkulací vzduchu by měla být nejméně 90-130 cm ?, což odpovídá průměru kruhové trubky 100-130 mm.
3. Všechny vertikální a horizontální větrací kanály, které procházejí schodišti, podkroví nebo jinými nevyhřívanými prostory, by měly mít tepelnou izolaci z pěnového polystyrenu nebo minerální vlny o minimální tloušťce 50 mm.
4. Pro zajištění normálního tahu v systémech s přirozenou nebo nucenou cirkulací vzduchu musí být všechna spojení naprosto těsná a bez viditelných poškození.

Závěr

Bez ohledu na zvolený materiál a technologii výroby musí být všechny vzduchové kanály a větrací kanály podle SNiP 2.04.05-91 "Topení, větrání a klimatizace plně v souladu s technickými vlastnostmi uvedenými v tomto regulačním dokumentu.

Chcete-li získat podrobnější informace o tomto problému, můžete sledovat video v tomto článku nebo si přečíst příslušnou regulační a technickou dokumentaci na našich webových stránkách.
