Ventilační jednotky: technické charakteristiky a funkce

Každá budova potřebuje kvalitní větrání. V obytných výškových budovách a průmyslových komplexech jej napomáhají speciální ventilační jednotky. Jsou uspořádány v celých systémech a spojují všechny obytné a úložné prostory. Dále analyzujeme zázraky inženýrství podrobněji.

Obecná ustanovení

Nejprve věnujte malou pozornost samotnému ventilačnímu procesu, nebo spíše otázce: proč je potřeba? Zde můžete zvýraznit dva nejdůležitější faktory:

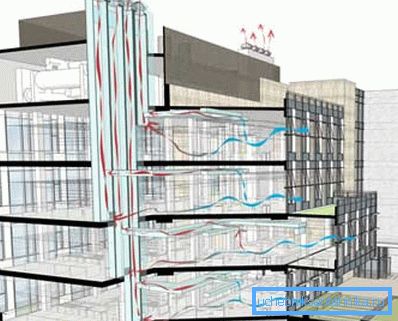

Vidíme tedy, že provádění správné ventilace je neuvěřitelně důležité jak pro obyvatele, tak pro samotnou budovu. A pokud v soukromých domech je pro tento úkol používáno pouze jedno potrubí, pak ve velkých budovách s mnoha místnostmi bude racionálnější vytvoření ventilačního systému najednou ve stěnách pomocí zvažovaných bloků.

Popis a aplikace

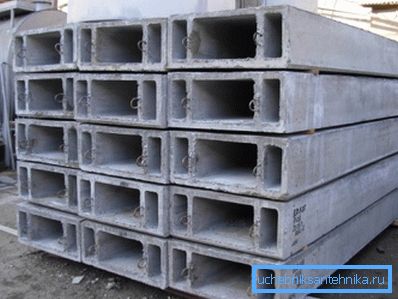

Ventilační jednotka je samonosný prvek stavební konstrukce, který má různé typy větracích kanálů. Upevněn převážně na nosné stěny nebo podlahové desky pomocí svařovacího stroje a cementové malty. Kombinace mnoha takovýchto sekcí a vytvoření jediného efektivního systému pro výměnu vzduchových hmot (viz také článek "Střešní větrání" je nekomplikovaný, ale důležitý krok při zlepšování bydlení).

Strukturální rozdíly

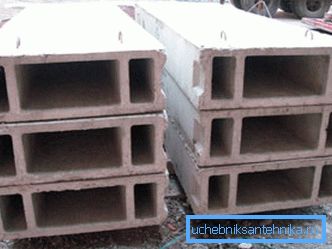

Používají se následující typy ventilačních jednotek:

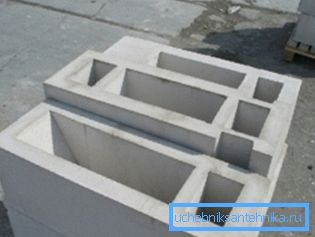

1. Monolitická. Jsou vytvořeny z jedné hlavní součásti, včetně sběrného kanálu a nakloněných satelitních kanálů, a dvou dalších součástí, které jsou vybaveny pouze vertikálními kanály. Navíc jsou vybaveny speciálními vloženými prvky, pomocí kterých je realizováno uchycení bloků na nosné plochy. Tyto modely se vyznačují vysokou spolehlivostí a účinností díky absolutnímu utěsnění.

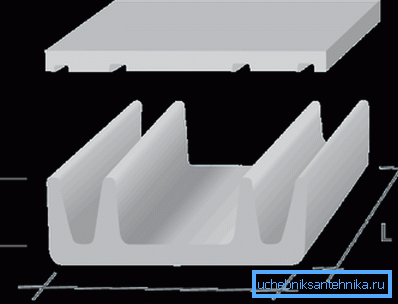

1. Prefabrikované. Jsou sestaveny na místě instalace připojením dvou součástí pomocí svařovacího stroje. Proto je doprava a instalace takových výrobků mnohem jednodušší. Jejich cena je také převážně nižší. Mělo by však být zaznamenáno snížení ukazatelů výkonu kvůli vzhledu dokovacích švů.

Možnosti surovin

Složení surovin použitých při výrobě větracích jednotek se může lišit, což ovlivňuje jejich funkčnost.

Podívejme se na nejčastější:

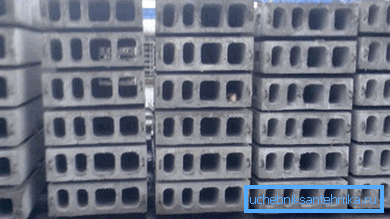

1. Železobeton. Železobeton se vyznačuje zvýšenou pevností a spolehlivostí v důsledku přítomnosti kovové "kostry". Ale také to dává velmi velkou váhu, což zase vyžaduje zesílený základ a dodává další potíže při instalaci vlastních rukou.

1. Sádrový beton. Přítomnost sádry v prostředku může výrazně ulehčit hmotu celé struktury v důsledku určité ztráty pevnosti. Obecně platí, že ventilační systém vyrobený z takového materiálu je ekonomičtější, protože není nutné zpevňovat základnu a instalace může v některých případech probíhat bez použití nákladných výtahů.

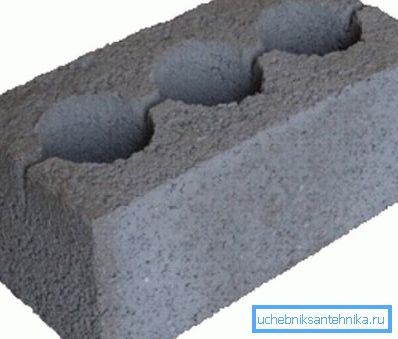

1. Claydite. Přidání jílového betonu na beton může významně snížit tepelnou vodivost hotového výrobku. Navíc takové výrobky mají velmi vysokou požární odolnost, která nikdy není nadbytečná při výstavbě obytných i průmyslových zařízení.

Tip: V budovách se slabým topným systémem se doporučuje používat keramsitové betonové bloky při vytváření větrání. Díky tepelně izolačním vlastnostem tohoto materiálu budou hmoty odváděného vzduchu ochlazovat pomaleji, což zaručuje vysokou průtokovou sílu.

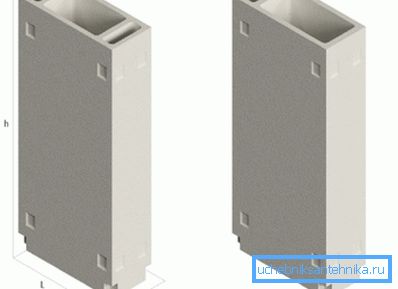

Rozměry

Lineární rozměry ventilačních jednotek jsou uvedeny v následující tabulce:

Montážní práce

Tip: i když provádíte instalaci větracích jednotek s vlastními rukama, stále doporučujeme používat služby profesionálního architekta. Bude schopen vypočítat optimální design s přihlédnutím ke všem vlastnostem budovy, což nakonec ušetří na materiálech a zajistí vysokou účinnost budoucího ventilačního systému.

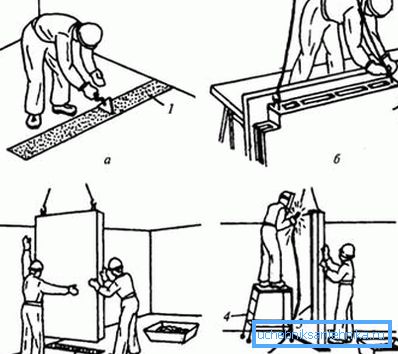

Pro provedení všech potřebných prací jsou zapotřebí dva instalatéři a jedno lešení.

Výuka jejich činnosti je následující:

1. Prvním krokem je odstranění veškerých možných odpadů ze spodní podpěry, na které bude provedena instalace, aby nedošlo k deformacím a ke zvýšení adhezního výkonu.
2. Poté je povrch navlhčen a uzavřen speciální rámovou zátkou, která zabrání pronikání cementové malty do větracích kanálů.

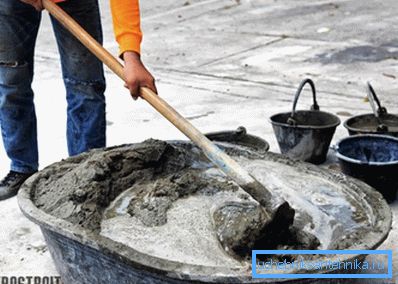

3. Smíšený roztok cementu a písku v poměru 1: 3.

Tip: Doporučuje se používat směs továrny cement-písek, protože má vyšší kvalitu a přesné rozměry.

1. Výsledná homogenní směs se na šablonu překrývá rybou.
2. Roztok se na konci podkladového výrobku natahuje stěrkou, po níž se rám odstraní.
3. Nyní jsou požadovány služby lešení, které, při prohlídce bloku, ho odklopí a umožňují jeho zvedání.
4. Instalatéři vezmou větrací jednotku do oblasti instalace a ujistěte se, že všechny otvory se shodují s předchozím oddílem a přední části jsou přísně spuštěny na cementu.
5. Vertikální úroveň je řízena svislou konstrukcí. To je velmi důležitý bod, protože předpoklad o nejmenší chybě může vést k jeho geometrickému postupu na bloky instalovaných v budoucnu.
6. S pomocí nosníků provedl potřebné úpravy polohy výrobku.
7. Další je připevnění vložených částí svařovacího stroje k stěnovým přepážkám. Jednotka samotná během takového procesu by měla být dodržována, aby se zabránilo možnému zkreslení.
8. Posledním krokem je zpracování a utěsnění vodorovného švu pomocí stěrků, po kterém můžete pokračovat do další části.

Závěr

V každé budově je potřeba vysoce kvalitní a řádně fungující ventilace. Bez něho je ohroženo nejen zdraví lidí, ale i celistvost samotné budovy. Betonové ventilační jednotky umožňují realizovat trvanlivý a spolehlivý systém (přečtěte si také článek "Pasy ventilačního systému: cíle recepce, forma a regulační požadavky na systém).

Dnešní výrobce nabízí mnoho variant takových výrobků, které se liší konstrukčními vlastnostmi, technickými parametry a výrobními materiály. Jsou to nejběžnější z nich, stejně jako funkce instalace.

Video v tomto článku vám poskytne další informace, které přímo souvisejí s prezentovanými materiály.

Ventilační jednotky - nejlepší způsob, jak vytvořit větrání ve výškových budovách a průmyslových komplexech.
