Ventilace přírodní stěny se sacími ventily a vnější trubkou

Někdy je zapotřebí vytvořit v obydlí nebo venkově jednoduchý systém výměny vzduchu schopný fungovat za normálních podmínek. Nejjednodušší možností je větrání přes stěnu pomocí speciálních ventilů pracujících v jednom směru a vnějšího potrubí. Tato metoda se smí používat pouze pro místnosti s normálním provozem.

Výhody a nevýhody metody

Při rozhodování o vytvoření takového systému výměny vzduchu je nutné zvážit všechny výhody a nevýhody, pak bude výběr nejsnadnější. Závěry by však měly být učiněny na základě stávajících podmínek, neboť ve skutečnosti jde o alternativní verzi konvenční sítě v jednodušší verzi.

Vyčíslení zásluh

Nejdůležitější výhodou organizace takové výměny vzduchu je poměrně nízká cena. Všechny potřebné prvky jsou poměrně levné, takže se můžete vyhnout vysokým nákladům.

Jiné pozitivní vlastnosti ventilace tohoto typu jsou uvedeny níže:

• Hlavní prvky systému jsou malé, proto není narušena estetická charakteristika prostor.
• Během instalace není potřeba snížit těsnost zastřešení, protože při instalaci potrubí nejsou provedeny výřezy ve střeše.
• Schopnost provést instalaci s vlastními rukama je skvělý způsob, jak ušetřit finanční prostředky.
• Vzhledem k absenci složitých prvků je doba instalace výrazně snížena..

Negativní body

• Závislost provozu na povětrnostních podmínkách a dalších faktorech poněkud snižuje efektivitu, ale to je řešeno instalací ventilátoru.
• Potřeba vrtat na několika místech určitým způsobem komplikuje práci.
• V případě špatné kvality instalace mohou být problémy s hydroizolací.

Pozor! Pokud je ventilace stěnou v soukromém domě uspořádána pomocí přívodních větracích ventilů a vnější trubky, souprava nástrojů bude záviset na materiálu použitém pro stavbu budovy.

Vyrobené výpočty

Dokonce i takový jednoduchý ventilační systém musí být pečlivě vypočten, protože pro zajištění míst s čerstvým vzduchem je nutné znát počet prvků použitých pro přítok pracovního prostředí a průchodnost výfukových plynů.

Dále uvažujeme, jak provést předběžné výpočty na ploše příkladem obytné struktury 69 m s výškou stropu 250 cm.

1. Prvním krokem je stanovení přibližného objemu celého bytu. Chcete-li to provést, vynásobte délku, šířku a výšku. Výsledkem by mělo být: 6x9x2.5 = 135 cu. m
2. Na základě získaných dat můžete vypočítat počet přívodních ventilů. Například pokud šířka pásma prvků je 40 kubických metrů. m / h, pak jde: 135/40 = 3,375 - 4 kusy.

Odpovědět! Pro kvalitní aktualizaci vzduchu v prezentovaném objektu budete muset nainstalovat pouze 4 ventily. Na základě výše uvedených výpočtů je určen průměr výfukového potrubí.

Přívodní spotřebiče

V souvislosti s nástupem moderních materiálů se struktury začaly být více hermetické, což vedlo k vzniku dalšího problému spojeného se snížením příjmu vzduchu uvnitř.

Pokud by starší domy a byty mohly být větrány bez dalšího přílivu, nyní se situace změnila. Je obzvláště obtížné dýchat v bytě, pokud se jako základní materiál používá plast.

O funkcionalitě

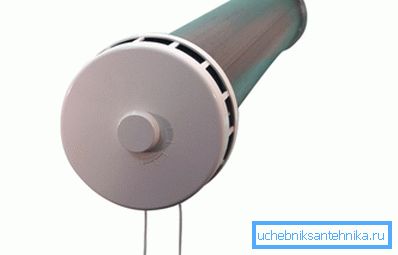

Hotové výrobky pro nasávání vzduchu z ulice mohou zcela zabránit pronikání prachu, hmyzu a nejrůznějších zvuků. Po instalaci do objektů nedochází k návrhům. Sací zařízení se podobá principu reduktoru vzduchu, který zpomaluje průtok.

Je velmi jednoduché ovládat vstupní ventil, protože je vybaven pohodlnou rukojetí a pro zavření kanálu. Jeho viditelná část dokonale zapadá do vnitřku místnosti. Bylo to zvenčí, nezhoršilo to dojem fasády budovy. Během operace nemusí vynakládat finanční prostředky.

Podrobnosti o produktech zařízení

Element s kapacitou vzduchu je malá plastová trubka, jejíž průměr se může značně lišit. Uvnitř je izolace, která zabraňuje pronikání zvuku.

Níže jste vyzváni, abyste se seznámili se strukturou produktů tohoto typu.

• Plastový kanál je základním prvkem, protože přes něj vstupuje do místnosti.
• Nastavovací knoflík je umístěn zevnitř. S jeho pomocí můžete kanál zablokovat.
• Filtrační prvek umožňuje čištění vstupních proudů z prachových částic.
• Vnitřní fragment hrotu, vybavený větrací klapkou, je hlavní omezovač.
• O-kroužek je navržen tak, aby zlepšoval utěsnění mezi prvky výrobku.
• Izolační materiál poskytuje schopnost chránit interiér před zvukem a jinými efekty.
• Vnější mřížka pomáhá chránit strukturu před srážením.
• Mřížka proti komárům dovoluje zcela zabránit vniknutí hmyzu.

Pozor! Délka plastového pouzdra se může pohybovat v rozmezí 40-100 cm v přírůstcích o 10 cm. Proto při výběru musí být tloušťka stěny zaokrouhlena na tyto hodnoty. Nadbytečná část je jednoduše ořezaná.

Montážní práce

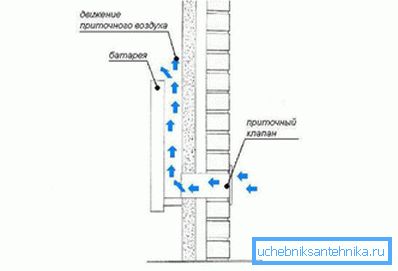

Za prvé, je zvoleno vhodné místo pro instalaci prvku na boční rovině, která hraničí s ulicí. Funkční hlava by měla mít přímý přístup, jinak by bylo problematické ovládat. Nejlepším řešením je instalace v blízkosti radiátoru tak, aby přívodní vzduch měl čas na zahřátí.

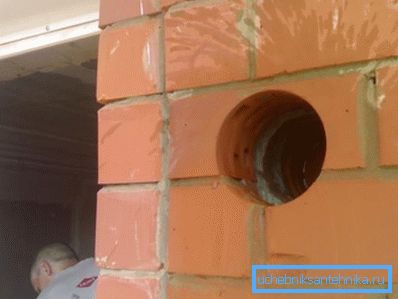

Po výběru přijatelného místa postupujte přímo k děrování otvorů. Pokud jsou stěny dřevěné, použijte obvyklé vrtáky a vrtáky. V jiných případech se diamantové vrtání provádí speciálním nástrojem. Při otevírání zařízení doporučujeme vytvořit malý sklon směrem k ulici pro odvod kondenzátu.

Do hotového otvoru se vloží plastová objímka požadované velikosti. Na vnější straně je instalována větrací mřížka a zevnitř je vložena funkční špička. V procesu upevňování prvků se používají malé šrouby, s nimiž konstrukce získává tuhost.

Montáž výfukového potrubí

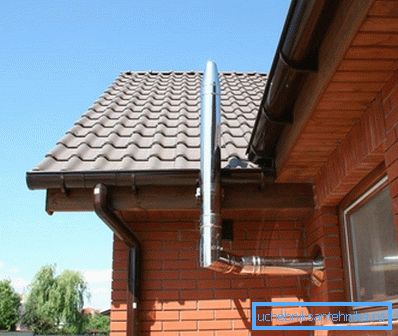

Je-li uspořádáno odsávací větrací stěna na ulici, je možné snížit namáhavost práce, protože není třeba se dotýkat stropu a střechy. Kromě toho může být délka potrubí snížena odkloněním od hřebenové části.

Proces montáže systému je uveden níže.

1. Na povrch stěny se aplikuje předběžné označení, které usnadňuje řezání díry. Doporučuje se umístit otvor v těsné blízkosti stropu, aby se zajistila maximální trakce.
2. Pomocí speciálního nástroje je čistý řez. Potom se do něj vloží rohový prvek. Z vnitřní strany je instalován zpětný ventil, který chrání před vnějšími vlivy.
3. Od ulice k zavedenému rohu je připojen následující fragment - rovná trubka. Je upevněn speciálními svorkami. Na horní straně je instalován deflektor, který zabraňuje vnikání srážek dovnitř.

Dávejte pozor! Při montáži výfukového potrubí se doporučuje těsnění u spár, jinak nebude možné dosáhnout co nejúčinnějšího odvádění odpadního vzduchu.

O vnitřním oběhu

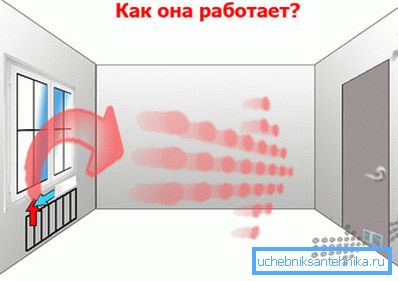

Pro průchod potoků z jedné místnosti do druhé se používají speciální mřížky. Při instalaci na dveře nebo při vkládání do zdi můžete dosáhnout volného pohybu vzdušných hmot. To je nutné v případech, kdy chcete přesunout přívodní vzduch do digestoře.

Chcete-li vložit prvek do dveří nebo stěn, proveďte řez odpovídající rozměrům pracovní části. Po odstranění nepotřebného fragmentu je nutné vložit hlavní rám přímo do otvoru. Upevnění se provádí pomocí šroubů, které jsou uzavřeny předním panelem.

Další informace

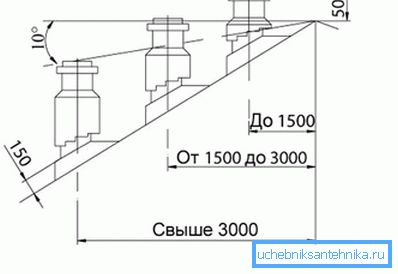

• Ventilační potrubí musí vyčnívat tak, aby úhel mezi hřebenem a horní částí nepřekročil 10 stupňů, jinak by došlo k výraznému snížení úrovně tahu.
• Ve vnitřní části kanálu, stejně jako ve vzdálenosti pěti centimetrů od nich by neměly být umístěny kabely, plynovody a další prvky komunikačních systémů.
• Průchod by měl být proveden na krytu, a to i při uzavřených vnitřních dveřích, a ve všech případech není nutné instalovat mříže. Stačí stačit, aby mezera byla pod šířkou 1,5-2 cm.
• Příliš slabé větrání obytného prostoru neumožňuje vysokou úroveň ochrany životního prostředí, zejména pokud byly v procesu dokončení použity materiály na bázi plastů, formaldehydových pryskyřic apod.

Závěry

Tento návod dává představu o tom, jak se ventilace v bytě děje ne přes střechu, ale přímo přes stěnu. Díky této možnosti je nejen zjednodušena práce na zařízení, ale také možnost ušetřit na surovinách, protože délka výstupního potrubí může být výrazně snížena. Video v tomto článku odráží další informace.
