Ventil ventilu - pohledy a funkce

Moderní byty a domy jsou hermetické konstrukce, proto potřebují efektivní větrání. Jeho podstatným prvkem jsou ventilační ventily, které procházejí vzdušnými hmotami pouze v jednom směru. Nejčastěji v systémech výměny vzduchu existuje ventilační ventil pro stěny, které mohou být vstupní nebo zpětné.

V tomto článku budeme podrobně zkoumat účel těchto ventilů, zvážit jejich různé typy, vlastnosti a instalační proces.

Účel

Vzduchový ventil provádí současně několik důležitých funkcí:

• Zajišťuje správné a nepřerušované fungování výměnného systému.
• Regulace režimů proudění vzduchu a větrání.
• Jak již bylo zmíněno výše, zabraňuje pohybu vzdušných hmot v opačném směru nebo úplně zakrývá větrací otvory.
• Poskytuje rovnováhu mezi přívodem a výstupem.
• Je to ochrana před pronikáním hluku ulice do místnosti.

Kromě toho dnes existují návrhy, které kromě výše uvedených, také provádět funkci protipožární ochrany. Toto zařízení je tedy důležitým prvkem větrání.

Typy ventilů

K dnešnímu dni existuje poměrně málo různých typů ventilačních ventilů. Nejprve se liší ve svém účelu:

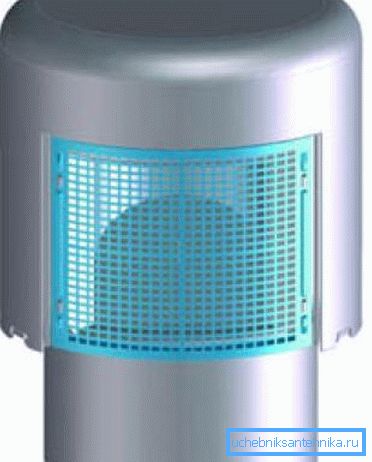

Dávejte pozor! Větrání se také nazývá ventilem pro odpadní vody, avšak pro výměnu vzduchu v místnostech, které nezáleží, a jsou navrženy tak, aby kompenzovaly tlak v systému.

Kromě toho se tyto výrobky liší ve tvaru.

Mohou být:

• Kolo;
• Čtverečné nebo obdélníkové.

V závislosti na jejich zařízení jsou elektrické nebo ruční. Elektrický ventil pracuje ve spojení s jiným větracím zařízením a automaticky nastavuje průtok vzduchu.

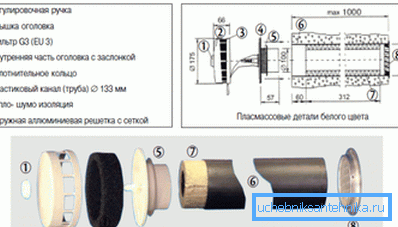

Uspořádání ventilu

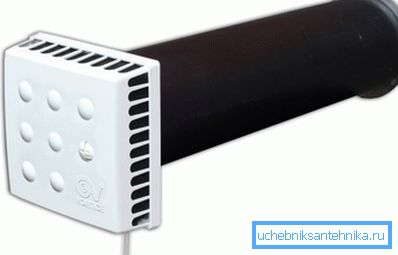

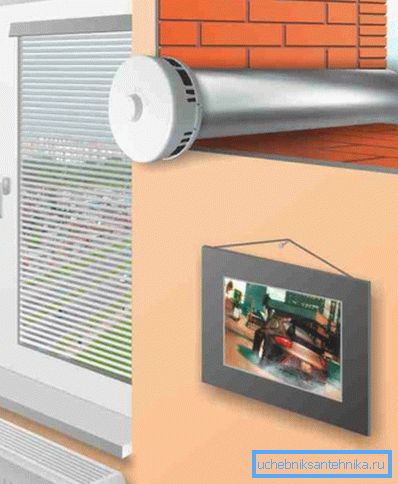

Vstupní stěna

Nástěnný ventil je nejběžnější konstrukcí (zjistěte, jak je vybaveno větrání kotelny v soukromém domě).

Skládá se z následujících prvků:

• Trubka - délka je o něco větší než tloušťka stěny.
• Venkovní mřížka - zpomaluje velké nečistoty.
• Zvukotěsný materiál - umístěný uvnitř trubky.
• Filtr - zabraňuje pronikání prachu a jiných malých nečistot.
• Pohyblivý prvek - reguluje intenzitu proudění vzduchu a v případě potřeby zavírá systém.
• Přepínač - určený pro ovládání pohyblivého prvku.
• Cap cap - dává designu dekorativní vzhled a chrání před mechanickým poškozením.

Tento návrh má několik výhod, například:

• Snadná instalace;
• Vzhled zařízení nezkazí návrh interiéru;
• Pohodlí obsluhy;
• Účinnost;
• Schopnost instalovat vlastní ruce i po dokončení místnosti.

Tip! Pokud se zařízení nachází v blízkosti chladiče, přívodní vzduch se okamžitě zahřeje.

Příkladem těchto modelů jsou:

• CPV 125;

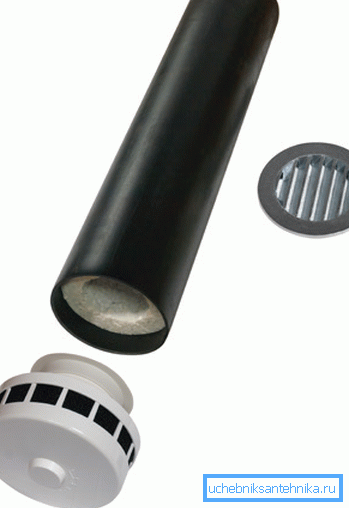

• KIV-125 a další

Zařízení elektrických ventilů je složitější, protože mají snímače a elektrický pohon. Zásada jejich práce však zůstává stejná. Cena automatických zařízení je samozřejmě vyšší než cena mechanických.

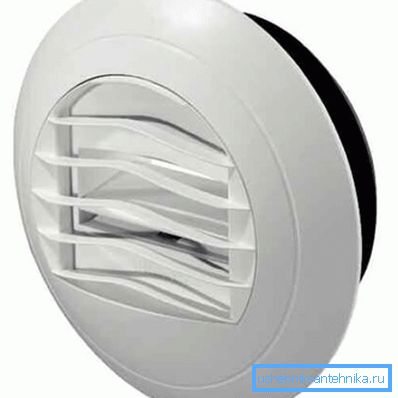

Výfuku

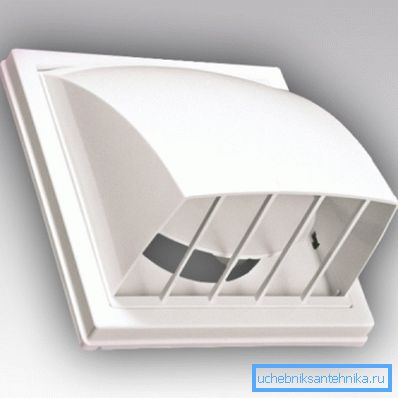

Výfukový ventil má zpravidla jednodušší konstrukci než sací ventil a skládá se pouze ze tří prvků:

• Pevná část ve formě mřížky - může být čtvercový nebo obdélníkový. Jeho hlavním účelem je poskytnout dekorativní vzhled a chránit ventil před mechanickým poškozením.
• Pohyblivá část (brána) - je okrouhlý nebo čtvercový okvětní lístek, který lze otevřít pouze jedním směrem.
• Příruba - který je určen pro připojení zařízení k větracímu kanálu - má vždy kulatý tvar.

Dávejte pozor! Pokud zvolíte ventil pro koupel, je třeba věnovat pozornost materiálu, z něhož je vyroben, protože zařízení musí odolat vysokým teplotám a vysoké vlhkosti. Proto nelze instalovat plastové výrobky.

Instalace by měla být prováděna opatrně, aby nedošlo k poškození ventilu, ani k zabránění vstupu konstrukčních úlomků do konstrukce. V opačném případě zařízení nebude pracovat podle očekávání.

Například klapka může být vždy otevřená. Proto po instalaci nezapomeňte zkontrolovat výkon zařízení.

Okno

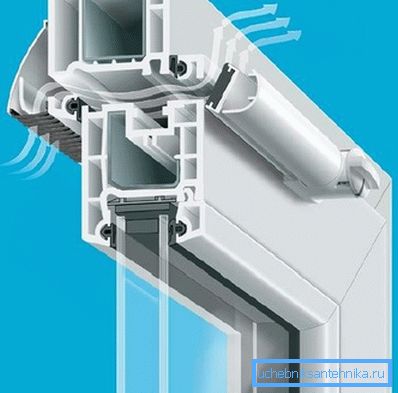

Tento ventil je struktura, která je vložena do profilu okna. Jeho zařízení je poměrně jednoduché, nicméně účinnost z toho netrpí.

Jedinou nevýhodou je nedostatek filtrování, ale protože samotná mezera je poměrně úzká, odpadky z ulice nemohou proniknout skrz něj. Je-li to nutné, mezera může být uzavřena nebo může být nastavena intenzita průtoku pomocí speciální rukojeti.

Okenní ventily jsou dodávány s oknem. Proto by jejich přítomnost měla věnovat pozornost při výběru oken. Je pravda, že existují modely, které jsou namontovány na již nainstalovaných plastových oknech.

Dávejte pozor! Existují modely, které neumožňují regulaci průtoku vzduchu, avšak pouze v případě silného nárazu větru. Samozřejmě, je lepší, když existuje funkce kontroly vstupu. Proto je třeba v této chvíli věnovat pozornost při výběru výrobku.

Montáž ventilačních ventilů

Vstup

Před zahájením montáže přívodního ventilu je nutné určit jeho polohu. K tomu je třeba předem sestavit větrací systém v souladu s určitými pravidly. Nejlepší je svěřit práci na takovém programu odborníkům.

Další pokyny k instalaci jsou následující:

• Prvním krokem je měření tloušťky stěny a zakoupení výrobku vhodné délky. Na prodej najdete zařízení s trubkou od 0,4 do 1 m.
• Po určení umístění zařízení je třeba vyvrtat otvor ve stěně. Průměr musí mít malý okraj, aby trubka mohla volně proniknout do otvoru.
• Po instalaci potrubí je nutné zkontrolovat všechny mezery tak, aby byly spoje těsné.

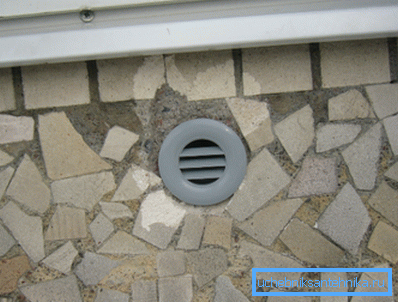

• Poté je instalována ochranná mřížka venku a samotný ventil je namontován uvnitř v souladu s pokyny výrobce.

Dávejte pozor! Aby se zabránilo pronikání srážek a vlhkosti uvnitř konstrukce, měl by být instalován dešťový žlab mimo mřížku.

Výfuku

Montáž výfukového ventilu znamená přítomnost ventilačních kanálů, které mohou být umístěny ve stěně nebo stropu.

Obvykle jsou v technických místnostech instalovány odvzdušňovací ventily s ventily:

• V kuchyni;
• Na záchodě;
• V koupelně, atd.

Přítomnost výfukových elementů v těchto místnostech je dostatečná pro výměnu vzduchu ve všech místnostech, protože jeho cirkulace probíhá prasklinami ve dveřích.

Celá instalace se spojí s připojením struktury k těmto kanálům. Prvky jsou zpravidla spojeny metodou příruby. Po připojení samotného ventilu se na stěnu nebo na strop připevní horní mříž, která je nejčastěji připevněna k povrchu pomocí samořezných šroubů.

Tady možná a všechny hlavní body, které potřebujete vědět o ventilačních ventilech v uspořádání systému.

Závěr

Ventily jsou důležitým prvkem ventilačních systémů, které umožňují regulovat jejich práci. Ventilační ventily lze instalovat jak na sacích i výfukových ventilech. Navíc zpětný ventil a odvzdušňovací ventil mají různé funkce, takže pracují v systému společně.

Z videa v tomto článku se můžete dozvědět některé další informace k tomuto tématu.
