Ventil pro ventilaci - jmenování, typy a ovládání

Normální výměna vzduchu v místnosti umožňuje provádět v něm normální životnost. V takovém případě používejte různé ventilační systémy - přírodní, kombinované nebo nucené, stejně jako různé přístroje. Například proudění vzduchu může regulovat ventil škrticí klapky a pro zabránění čerstvého vzduchu použít zpětný typ zařízení.

Jak jste již pochopili, dnes je budeme diskutovat, stejně jako další podobná zařízení.

Účel

Ventilové nebo vzduchové ventily jsou součástí potrubí. Jejich konstrukce zahrnuje vzduchový tlumič, který lze nastavit v manuálním nebo automatickém režimu. Níže uvážíme funkci těchto zařízení:

Druhy

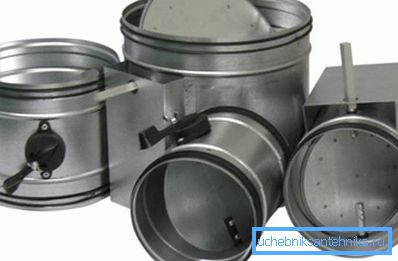

Tvar zařízení závisí na průřezu kanálu, pro který jsou určeny, nejčastěji je kulatá nebo obdélníková.

Níže se blíže podíváme na to, co je určeno pro každý pohled.

Tip: Tuto klasifikaci použijte k výběru odvzdušňovacích ventilů v počáteční fázi.

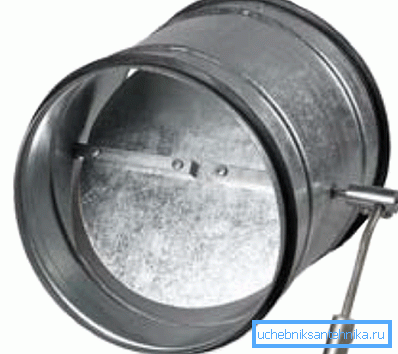

1. Vstup - je k dispozici s možností manuálního nebo automatického nastavení polohy vzduchové klapky. Používá se ke kontrole objemu vzdušných hmot, které procházejí, a také k zablokování průtoku vzduchu v dané oblasti větrací soustavy nebo v případě vypnutí ventilačního systému. Můžete ji nainstalovat sami.

Tip: instalujte zařízení pro ochranu ventilačního systému pomocí automatických nastavitelných tlumičů, které lze synchronizovat tak, aby automaticky zavíraly nebo otevíraly zařízení, pokud je ventilační systém vypnutý nebo zapnutý.

Konstrukce přívodního škrticího zařízení obdélníkového průřezu sestává z rámu s rozměry odpovídajícím průřezu potrubí, pro který je určen. Je vybavena několika horizontálními žaluziemi, spojenými mechanickou převodovkou s pohonem. To je činí synchronními pohyby, což dává možnost otevřít ventil zcela nebo hermeticky uzavřít.

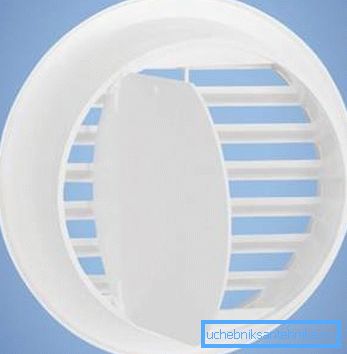

1. Reverzní nebo gravitační - eliminuje možnost obrácení směru proudění vzduchu.

V podstatě jsou tato zařízení instalována ve výfukových kanálech, aby se zabránilo:

• pohyb zpětného vzduchu, který se může vyskytnout za určitých atmosférických podmínek;
• studený vzduch, hmyz, chmýří a další alergeny vstupují do areálu, pokud je ventilátor momentálně vypnutý;
• požití cizích pachů včetně vaření potravin nebo kouře z ventilačních šachet jiných místností nebo jiných podlah.

Přístroj se uzavře v případě vypnutí ventilátoru výfuku a při zapnutí se otevře, aby se odváděný vzduch vypustil do ventilačního kanálu.

1. Míchací komory - určený k nastavení rovnováhy mezi čerstvým venkovním vzduchem a recirkulací při použití ventilačních systémů s recirkulací průtoku vzduchu.

1. Odstranění kouře - vybavené elektrickými pohony synchronizovanými s požární signalizací. Otevírají klapku, když jsou spuštěny požární poplachy, čímž uvolní únik kouře a umožní lidem evakuovat bezpečně.

1. Odolnost proti výbuchu - používaný při větrání, který je navržen tak, aby odstraňoval proudy vzduchu obsahující vysokou koncentraci výbušných směsí plynů. Ve své konstrukci byla vyloučena možnost jiskry během provozu.

1. Protipožární - Speciální zařízení, které zabraňují šíření požáru do jiných místností ventilačního systému během požáru.

Řízení

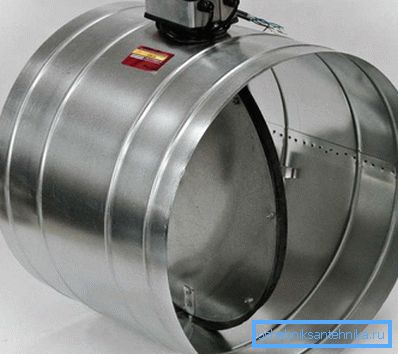

Ovládání ventilů s pohony. Jejich návrh zahrnuje manuální a automatické nastavení klapek.

Zvažte výhody této výhody:

1. Synchronizace s ventilačními systémy. Otevírání ventilů probíhá v době jejich zařazení a zavírání při provozu zařízení.
2. Použití v nouzových situacích. Například překrytí vzduchu zabrání zamrznutí ohřívače vody v případě, že nedojde k ohřevu teplé vody. Tímto způsobem bude možné šetřit čas a peníze na opravu zařízení, jehož cena je často poměrně vysoká.
3. Řízení výkonu ventilačního systému z centrálního ovládacího panelu. Tento přístup šetří energii v zimě, navíc umožňuje kdykoli změnit provozní režim.
4. Regulace složitých systémů větrání, které procházejí velkými budovami s větším počtem ventilačních ventilů.

Výstavba

Typicky jsou chlopně a pouzdro zařízení vystaveny silnému tlaku vzduchu, což je zvláště u vysokotlakých ventilačních systémů. Z tohoto důvodu jsou prvky většiny odvzdušňovacích ventilů vyrobeny z vysoce pevných pozinkovaných ocelí, díky nimž nedochází k deformaci zařízení během jejich provozu.

Jednou z důležitých požadavků na zařízení je jejich schopnost zajistit vysokou těsnost systému v uzavřené poloze ventilu.

Tip: pro tento účel použijte speciální těsnění, stejně jako pogumovaný rám pro připojení k vzduchovodům.

Pokyny umožňují použití ventilačních ventilů nejen ve vzduchotechnických systémech objektu, ale také u centrální klimatizace. Spravidla je v tomto případě úprava výkonu klimatizace pro jednu místnost velmi omezená. Proto ve vzduchových kanálech centrálního klimatizačního systému jsou ventily instalovány s automatickým nastavením jejich provozu.

Závěr

Dnes jsme prohlédli vzduchový ventil pro ventilaci. Zjistili jsme, jakou formu to může být, kde a jak se používá, jak je regulována. Předpokládá se výhoda automatické ovládací klapky pohonu. Doporučujeme používat tyto přístroje v domácích větrách a klimatizačních systémech.

Video v tomto článku vám pomůže najít další informace o tomto tématu.
