Test ventilace: zkušební hodnoty a regulační požadavky

06-04-2018
Větrání

Jaký je test ventilačního systému? Jaké parametry jsou vyhodnocovány? Existují nějaké regulační dokumenty upravující uspořádání větracích systémů a postup pro jejich ověření?

Pokusíme se odpovědět na tyto otázky.

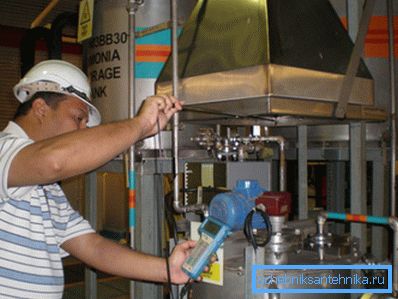

V procesu testování.

Seznam dokumentů

Z poměrně rozsáhlého seznamu dokumentů týkajících se větrání musíme zkoumat dvě hlavní.

  • V SNiP 3.05.01-85 jsou uvedeny obecné požadavky na ventilaci zařízení.
  • V popsané technologii GOST 12.3.018-79 jsou aerodynamické zkoušky ventilačních systémů.

Důležité: Úkon komplexního testování ventilačních systémů je vydáván na základě měření skutečného výkonu systému a vizuální kontroly s ověřením parametrů ventilačního zařízení s uvedenými.

Podle výsledků testu je majiteli vystaven ventilační pas.

Proč je potřeba?

  • Pasy jsou doklady, které oficiálně registrují zakoupené zařízení - i když v době nákupu neměly certifikáty o shodě s ruskými normami.
  • Dokument bude navíc sloužit jako závažný argument ve všech sporech s nadřízenými. V případě požárů, kouře a dalších potíží bude majitel vždy schopen prokázat, že nebyly způsobeny nesourodostí konstrukce a výkonu ventilačního systému podle současných standardů.

Podívejme se na požadavky právních předpisů.

Požadavky

SNiP 3.05.01-85

Vzduchové kanály, ve kterých je možný spád rosy, jsou položeny s konstantním sklonem k odtoku 1-1,5 cm na metr délky. Podélné švy těchto krabic se nacházejí pouze v horní části (přečtěte si také článek "Vyšetření větrání" pro včasné zjištění problémů a kontaminace).

Těsnění mezi přírubami mohou být prodloužena pouze mimo přírubu.

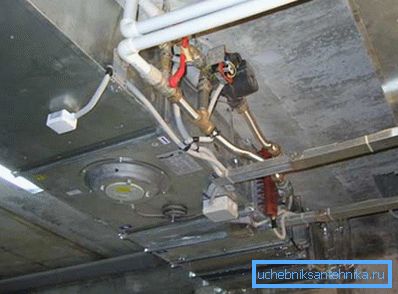

Větrací krabice s přírubou mezi nimi.

Materiál těsnění je také regulován.

  1. Při teplotách vzduchu do 70 ° C můžete použít pěnovou gumu, pěnovou gumu, silné gumové těsnění nebo popruhy z masticového polymeru.
  2. Při teplotách nad 70C se používá azbestové lepenky nebo koutek z azbestu.

Nuance: pro výrobu, jejíž technologie znamená znečištění ovzduší kyselými výpary, se používá pouze kaučuk odolný vůči kyselinám.

Pro utěsnění hrdlových spojů je možno použít gerlen (těsnící páska z pryžového materiálu), těsnící tmely a smrštitelné rukávy.

Všechny šrouby musí být uchyceny na přírubě. Matice musí být na jedné straně příruby; s horizontálním uspořádáním jsou matice většinou umístěny ve spodní části. Instrukce je spojena s báječnou bezpečností: šroub je těžší než matice a pokud spadne z velké výšky, může způsobit vážnější zranění.

Testování ventilačních systémů mimo jiné zahrnuje vizuální kontrolu roztečí kanálů. Co by mělo být?

Typ kanálu Maximální vzdálenost mezi upevňovacími body (závěsy nebo podpěry), m
Bezvýbřitý s největší velikostí do 400 mm 4
Bezvýbřitý s největší velikostí nad 400 mm 3
Přírubové s největší velikostí do 2000 mm 6
Vertikální 4

Nuance: Pokud je výška stropu v budově až 4 metry, doporučuje se instalovat vertikální ventilační šachty v stropu.

Vzduchové kanály jsou připojeny k ventilátorům s pružnými vložkami, které zabraňují přenosu vibrací.

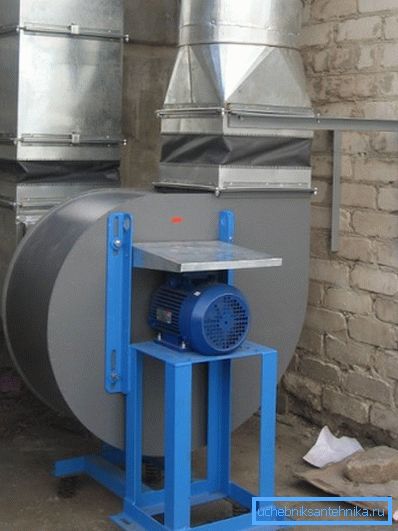

Vložky před vzduchovými kanály eliminují přenos vibrací.

Radiální ventilátory by měly být instalovány na protihlukových základnách na kotvích. Samotné vibrační izolátory, když jsou instalovány na podlaze nebo na základ, nevyžadují upevnění, ale je nutné je připevnit k kovovým konstrukcím.

Osy ventilátorů a elektromotorů by měly být přísně koaxiální nebo paralelní (v závislosti na způsobu přenosu točivého momentu).

Všechny potenciálně nebezpečné prvky ventilačního systému (spojky, pásy, otevřené sací trysky) jsou pokryty ochrannými kryty a sítěmi.

GOST 12.3.018-79

Jak se podle dokumentu provádí aerodynamické zkoušky ventilačních systémů?

Měřicí body

  • Pro měření tlaku a průtoku se vybírají sekce, které se nacházejí ne dále než 6 hydraulických průměrů po bodě narušení průtoku (otáčky, ventil, mřížka apod.) A ne více než 2 hydraulické průměry. Náklady na nedodržení tohoto pravidla jsou vážné zkreslení výsledků měření v důsledku turbulence.

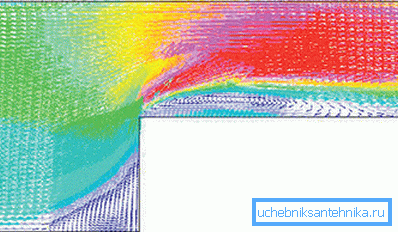

Průtok turbulence při přechodu průměru.

Odkaz: u kruhového potrubí hydraulický průměr rovný vnitřnímu průměru. Pro obdélník je vypočten jako 2AB / (A + B), kde A a B jsou strany vnitřní části kanálu.

  • Je povoleno umístit měřicí bod (měřící část) v místě náhlého zúžení nebo rozšíření kanálu. Navíc je jeho plocha rovna nejmenší ploše průřezu ve zúžení.

Hardware

Jaké vybavení se používá pro jednotlivé zkoušky ventilačních a klimatizačních systémů?

  1. Kombinovaný tlakový přijímač se používá k měření dynamického tlaku v proudu rychlostí vyšší než 5 m / s a ​​statického tlaku v stálém proudu.
  2. Je zapotřebí přijímače plného tlaku, jak název naznačuje, k měření celkového tlaku v rychlých tocích (přes 5 m / s).
  3. Diferenciální manometr a manometr se používají k měření poklesu tlaku.

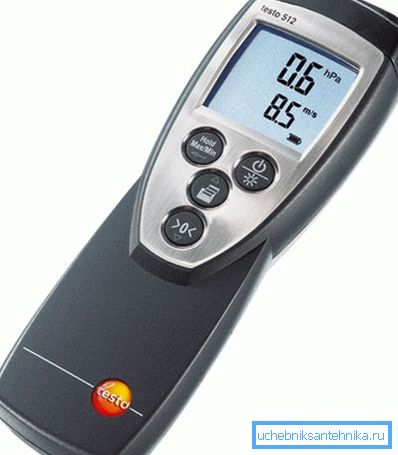

Elektronický diferenciální manometr.
  1. Anemometr (termo-anemometr) - měření rychlosti pomalého (až 5 m / s) průtoku vzduchu.
  2. Barometr - pro měření tlaku prostředí. To je nezbytné pro posouzení průtoku vzduchu při práci s ventilací.
  3. Merkurový teploměr nebo termočlánek - měření teploty vzduchu.
  4. Psychrometer - měření vlhkosti.

Nuance: při měřeních prováděných v prašném potrubí by konstrukce zařízení měla zajišťovat jejich jednoduché čištění - vlastním rukama, štětcem nebo proudem stlačeného vzduchu z kompresoru.

Pořadí testů

Zkoušky se provádějí nejdříve 15 minut po zahájení ventilace; Během této doby se stabilizují všechny základní parametry tlaku, rychlosti, teploty a vlhkosti.

Co přesně měříme?

  1. Tlak vzduchu v místnosti.
  2. Teplota v potrubí.
  3. Teplota v místnosti.
  4. Dynamický průtok.

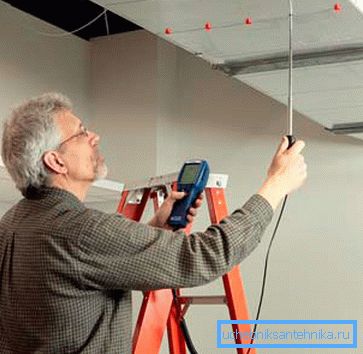

Při foto měření parametrů průtoku vzduchu v potrubí.
  1. Statický tlak ve stejném bodě průtoku.
  2. Celkový tlak ve stejném bodě.
  3. Čas, kdy je anemometr v rovině měřeného průřezu průtoku, a změnu jeho hodnot.

Bezpečnost

Existuje pouze jeden požadavek týkající se bezpečnosti: proces měření by neměl vést k tvorbě koncentrací nebezpečných nebo výbušných plynů.

Dokumentování

Na základě měření a jejich zpracování se sestavuje protokol o aerodynamických zkouškách ventilace, kde jsou zadány všechny zadané parametry. Vedle zaznamenávaných měření se jedná o individuální testování ventilačního zařízení na základě výsledků vizuální kontroly a ověření skutečných charakteristik zařízení s uvedeným.

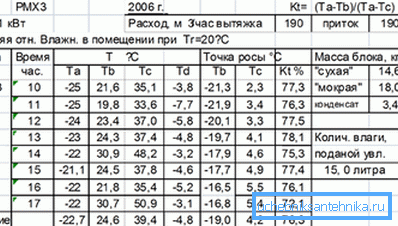

Výpis z aerodynamického testovacího protokolu.

Podléhá aktivaci:

  • Pro fanoušky - typ, průměr oběžného kola, průtok a celkový průtok, otáčky a průměr řemenice.
  • Pro elektromotor - typ, výkon, rychlost, způsob přenosu točivého momentu a průměr kladky.
  • Pro klimatizační jednotky a ohřívače - typ, schéma cirkulace chladiva, jeho typ a výsledky zkoušek pracovním tlakem.
  • Pro filtry - propustnost, pokles procent a pokles tlaku.
  • Pro zvlhčovače - typ, proudění vzduchu, tlak před postřikovačem, otáčky a průměr kola postřikovače a výkon motoru.

Účinnost testování ventilačního systému při splnění všech technických požadavků a odchylování skutečných charakteristik od projektu o více než 10% slouží jako základ pro vystavení ventilačního pasu.

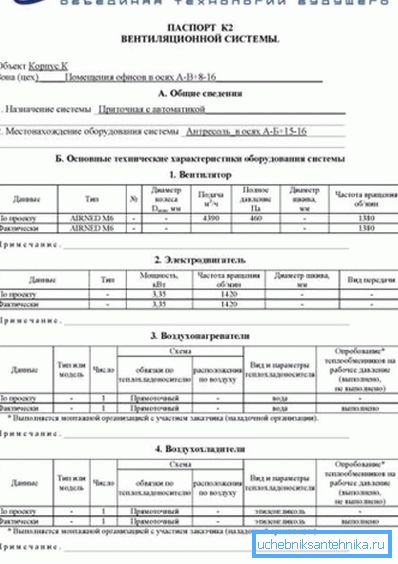

Vzorový ventilační systém pasu.

Závěr

Doufáme, že bychom mohli odpovědět na otázky, které se v čtečce shromáždily v oblasti regulačních požadavků a zkušebních postupů (viz také článek Automatizace ventilace: funkce, funkce, schopnosti).

Jako vždy video v tomto článku nabídne další informace. Úspěchy!
