Systém větrání zařízení - jmenování, základní a doplňkové

24-10-2018
Větrání

Žijete v přírodě, prakticky nemyslíte na větrání, někdy stačí, aby dům provedl nejjednodušší stavbu. Další věc je, když strávíte pracovní dobu v městských kancelářích, jejichž okna mají výhled na silnici. V tomto případě otevření okna nejenže neumožňuje přístup k čerstvému ​​vzduchu, ale naopak pouze zhoršuje atmosféru v místnosti.

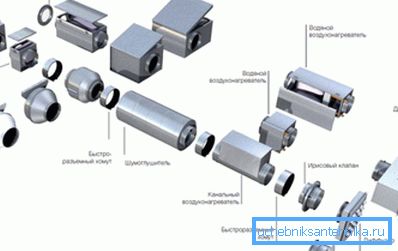

Komplexní ventilační systémy zařízení

Účel

Dnes je nemožné si představit jakoukoliv výrobu bez větrání, stejně jako prostory v bytě či domě.

Jeho využití je poměrně rozsáhlé a zařízení, ačkoli je rozmanité, ale ve skutečnosti se skládá ze tří hlavních skupin, kterých se to týká:

  • vytvoření toku vzduchu;
  • úprava vzduchu;
  • distribuce vzduchu v celém areálu.

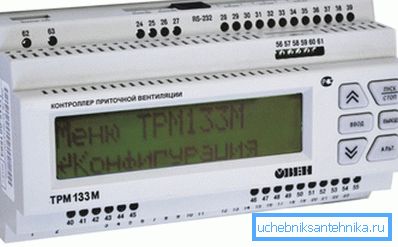

Regulátor větrání ventilačního typu

Samostatně by měly být identifikovány další komponenty pro ventilační systémy, které mohou být považovány za jejich nedílnou součást, což může negativně ovlivnit vedlejší účinky práce:

  • požární klapky;
  • tepelná izolace;
  • tlumiče hluku.

Tip: všechny složité ventilační systémy musí být vybaveny automatizací.

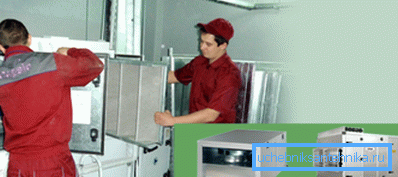

Servis a diagnostika ventilačních systémů

Struktura

Zařízení závisí na druhu větrání. Příjem se například skládá z prvků, které:

Vytvořte proud vzduchu Hlavním prvkem všech mechanismů je ventilátor, který může být odlišný a používá se pro takové ventilační systémy:
  • výfukové plyny;
  • příliv;
  • nucený vzduch a výfukové plyny.

S jejich pomocí je možné vytvořit vzduchové clony a mohou být instalovány na střechách a ve větracích kanálech.

Procesujte vzduch Tyto systémy mohou být odděleny a tvoří součást větších mechanismů:
  • zvlhčovače jsou součástí velké jednotky;
  • chladiče vzduchu jsou klimatizační částí;
  • filtry - prvky jiných zařízení;
  • ohřívače vzduchu jsou součástí ventilačního systému.

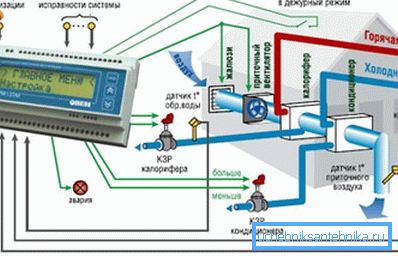

Dispečink ventilačních systémů umožňuje reagovat na chyby v čase.

Pro distribuci proudění vzduchu pomocí následujících částí ventilačních systémů:

  1. Rozdělovače vzduchu:
  • trysky s tryskami;
  • mříže;
  • perforované panely;
  • stropní svítidla;
  • slotové zařízení.
  1. Vzduchové kanály.
  1. Přístroje regulačního a blokovacího typu - ventily, membrány.

Hlavní prvky ventilačního systému

Stejně jako u jiných návrhů musí být jeho správné fungování zajištěno svými jednotlivými prvky, které mohou pracovat nezávisle nebo synchronizovat se zbytkem pomocí automatizace:

  1. Mřížka pro nasávání vzduchu První z nich přijímá čistý vzduch přicházející zvenku, jeho cena závisí na velikosti a materiálu. Nejčastěji je obdélníkový nebo kulatý, jsou oválné nebo zvykové. Jejich úkolem je nejen dekorativní, ale i praktická - chránit systém větrání před různými znečišťujícími látkami i srážkami.
  1. Vzduchový ventil Je navržen tak, aby řídil tok vzduchu a také zabraňuje vstupu vnějšího vzduchu do systému, pokud je vypnutý. Zvláště potřebné během chladné sezóny, jinak by se do domu a bytu dostal mrznoucí vzduch a dýmky. Můžete jej snadno nainstalovat vlastním rukama.

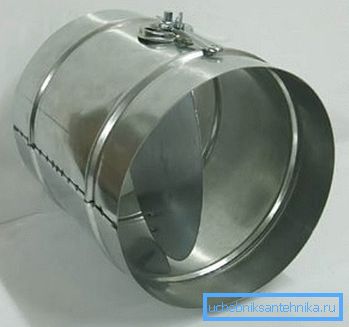

Na fotografii - ventil škrtící klapky

Nejčastěji ve ventilačních systémech na čerstvý vzduch je ventil synchronizován na ventilu pomocí elektrického pohonu, který automatizuje jeho ovládání. Pokud se ohřívač zapne - ventil se otevře, když se vypne - zavře se.

  1. Vzduchový filtr důležitým prvkem systému, který ho chrání před chmýří, prachem, hmyzem a nečistotami. Obvykle se používá hrubé čištění, které je schopno zachytit částice menší než 10 mikronů Filtrační materiál je v tomto případě akryl. Pokud je to nutné, zvyšte ochranu větraných stavebních pokynů doporučuje instalovat jemný filtr, který zpomaluje částice o velikosti až 1 mikron, stejně jako extrémně jemné filtry, které nedovolí, aby částice poklesly na 0,1 mikronů.

Tip: Sledujte zařízení a vyčistěte jej od trosky a prachu každý měsíc.

Doporučujeme instalovat tlakový senzor pro diagnostiku filtru, který je schopen sledovat rozdíl tlaku vzduchu na vstupu a výstupu ventilačního systému.

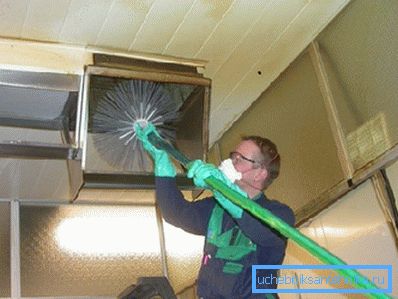

Ruční pravidelné čištění ventilačních systémů
  1. Ventilátor používané ve všech systémech výměny vzduchu a statickém tlaku ve ventilačním systému. Má dva hlavní parametry - objem dodávaného vzduchu a tlak. Podle návrhu mohou být axiální a odstředivé.

První schválení od zákazníků bylo díky spolehlivosti a vysokému výkonu. Nevýhoda spočívá v tom, že vytvářejí nízký celkový tlak, díky němuž se rychlost proudění vzduchu v navíjecích kanálech výrazně snižuje. V tomto případě doporučujeme použít radiální modely ventilátorů, které mohou vytvářet tok vysokého tlaku.

Tip: Nejnovější modely evropských výrobců ventilačních zařízení jsou potěšeny nízkou hlučností a malými rozměry.

  1. Vzduchové potrubí který je určen pro distribuci upraveného vzduchu v budově po opuštění tlumiče.

Jsou sjednoceni v síti sestávající z:

  • otáčky;
  • adaptéry;
  • tees.

Jejich výběr je proveden:

  • plocha průřezu - závisí na požadované výměně vzduchu, která je určena výpočtem, a také na maximální stanovené rychlosti vzduchu;
  • tvar - kulatý nebo obdélníkový, méně oválný;
  • tuhost - pružná, polopružná a tuhá.

Tip: Během provozu musí být dodržena přípustná rychlost ventilačního systému, jinak se potrubí stane zdrojem hluku.

Pevné vzduchové kanály jsou vyrobeny z pozinkovaného plechu, mohou být obdélníkové nebo kulaté. Za určitých podmínek mohou vyrábět nerezovou ocel.

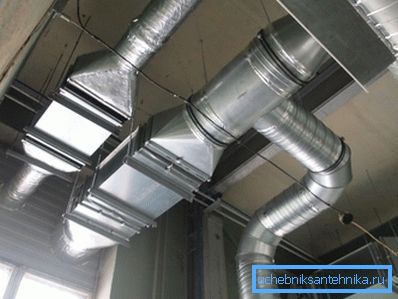

Rekonstrukce ventilačních systémů umožňuje zlepšit jeho práci.

Polopružné a flexibilní vzduchové kanály jsou vyrobeny z vícevrstvé hliníkové fólie, mají kruhový průřez, který je usnadněn rámem z ocelových drátů, zkroucený do spirály. Tento design je vhodný pro přepravu, protože může být složen "akordeon".

Nevýhodou je vysoká aerodynamická odolnost způsobená nerovným vnitřním povrchem, a proto by měla být použita na projekty s malou délkou.

Dodatečně

Ohřívače
  1. Mohou být elektrické a vodní.
  2. Ohřívače vzduchu se používají pro ohřev a úpravu vzdušných hmot v kanálových systémech.
  3. Funkce zařízení:
  • instalace se provádí v kruhovém nebo obdélníkovém kanálu uvnitř budovy;
  • schopný pracovat při teplotách v rozsahu - 40 ° С - + 40 ° С;
  • třída elektrické izolace IP 40;
  • v ovzduší by neměly být přítomny žádné pevné, lepkavé nebo vláknité výbušné látky.
  1. Instalace ohřívačů kanálů doporučujeme svěřit odborníkům. V tomto případě bude možné dosáhnout rovnoměrného rozdělení vzduchu v celém průřezu. Mezi nejbližší zatáčkou kanálu a topením by měla být nejméně 3 průměry.
  2. Zařízení můžete nainstalovat do vodorovného nebo svislého kanálu. Nezapomeňte, že když je ventilátor vypnutý, je zakázáno nabíjení ohřívače.
  3. Pro nastavení výkonu topení se často používají tyristorové regulátory.
Chladiče
  1. Používají se k chlazení přicházejícího čistého vzduchu.
  2. Pro snížení teploty průtoku pomocí různých chladicích kapalin:
  • voda;
  • chladivo;
  • ethylenglykolu.
Rekuperátor Určeno pro smíchání dvou proudů vzduchu - přicházející zvenku a návratu z místnosti. Pomáhá snižovat náklady na topnou vodu během chladné sezóny a snižovat teplotu vzduchu v horkém počasí.
Tlumiče Nezbytnou součástí ventilátoru, který ovládá úroveň hluku, aby se zvýšil komfort v místnosti pro práci nebo odpočinek.

Zdrojem hluku ve ventilátoru je libovolný oscilační pohyb:

  • aerodynamický;
  • mechanické.

Zeslabení zvuku se dělí na:

  • lamelární;
  •  trubkové.

Jejich hlavní výhodou je povrch, lemovaný materiálem pohlcujícím zvuk.

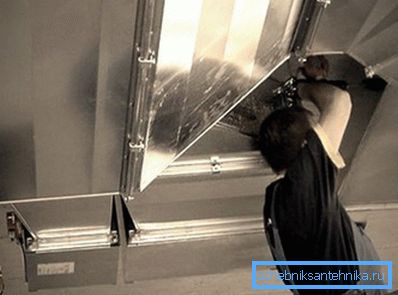

Instalace a nastavení ventilačních systémů odborníky

Závěr

Při navrhování ventilačního systému je nutné pochopit nejen jeho účel, ale i zařízení. Pak bude snazší zjistit, kde, co a kde se mají instalovat prvky a co budou v budoucnosti používat. Obvykle můžeme některé z nich spojit s hlavními, jinými s dalšími.

Video v tomto článku vám pomůže najít další informace o tomto tématu.
