Spojovací prvky pro ventilaci - typy a metody

Pořádání systému větrání místností v domě nebo apartmánu můžeme využít tři možnosti pro vzduchové kanály - tuhé, polopružné a pružné. Jsou vyrobeny z kovu, plastu a polymerů. Pro montáž na stěnu nebo strop byly vyvinuty speciální spojovací prvky pro ventilaci, což bude dnes náš článek.

Kromě toho ukážeme jasný příklad toho, jak by se to mělo všechno stát.

Zapojení potrubí

Ventilační kanály mohou být upevněny různými způsoby ve vodorovné a svislé rovině. Velmi zřídka jsou instalovány v nakloněné poloze.

Pro upevnění použijte speciální upevňovací prvky. Způsob jejich instalace závisí na tvaru a rozměrech vzduchového kanálu.

Horizontální

Při instalaci větracích kanálů na cihly (železobetonové) stěny nebo sloupy se kovové konzoly používají ve formě čtverce. Jsou vloženy do povrchu pomocí rohových obložení.

Konzoly na vyčnívající části mají otvor pro zavěšení vzduchového kanálu.

Rozměry prkna vystupující ze stěny a délka jejího vkládání do povrchu závisí na rozměrech potrubí.

1. Ventilační kanály jsou upevněny na železobetonovém sloupku s rohy, vzpěry, plechovými šátky. Do sloupku je připevněna ocelová deska s hmoždinkami, po níž je na ni přišroubován roh a vzpěra.
2. Vzduchové potrubí je upevněno na betonovém panelu pomocí konzol, ke kovovému sloupci - pomocí svorek a příčných nosníků.
3. Vzduchové trubky jsou připevněny k nosníkům s nosníky z ocelových nebo železných pásů.

Vertikální

Kruhovým kanálem v průřezu do 1 m je připevněna k cihlové stěně pomocí podpěry sestávající z:

• kovová konzola;
• speciální obložení;
• svorky - z oceli a z rohu.

Kruhové vzduchové kanály jsou připojeny k železobetonovému sloupku s konzolou, která se skládá z konzolí svařených k kovové desce a dvou polovičních svorek. Ty jsou šroubovány po dokončení montáže ventilačního kanálu.

Tip: Není-li možné upevnit ventilaci na stěnu nebo sloupek, lze ji instalovat pomocí střechy.

Ventilační zařízení

Následující pokyny vám řeknou, jak správně dělat všechno:

Tip: Je-li nutné instalovat ventilaci pod zavěšenou stropní konstrukci, zavěste ji před montáží a potom namontujte rozdělovače vzduchu pro montáž podvěšného stropu.

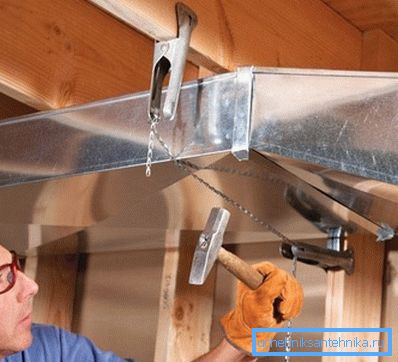

Metody upevnění vzduchového kanálu

Instalace větrání může být provedena následovně:

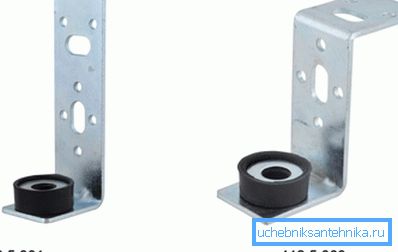

1. Použijte držák ve tvaru L, jehož cena je poměrně cenově dostupná. Připojte k němu vzduchové potrubí pomocí šroubů nebo šroubů.
2. Je možné upevnit obdélníkový vzduchový kanál pomocí šroubů nebo šroubů pomocí držáku ve tvaru písmene "Z".
3. Montáž pomocí čepů a profilů:

• ventilace by měla spočívat na traverzu;
• závitové části snižují boční posunutí.

Často používejte pryžový profil, který dodatečně zajišťuje zvukovou izolaci vzduchového kanálu.

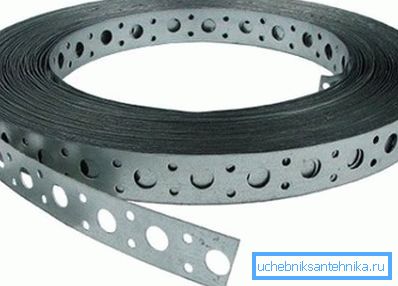

1. Pro upevnění trubek kruhového průřezu můžete použít děrovanou pásku. To by mělo být provedeno pomocí smyčky nebo upevnění na šroub v oblastech záběru. Nevýhodou této metody není nutnost tuhosti.

Tip: u potrubí o průměru menším než 200 mm můžete snížit hladinu hluku vzduchového kanálu, pokud používáte také svorku současně s děrovanou páskou.

1. Použijte k upevnění čepů a svorky.
2. Někdy můžete použít mosaznou roztažnou kotvu, která musí být vložena do prefabrikovaného otvoru a utáhnout šroub.

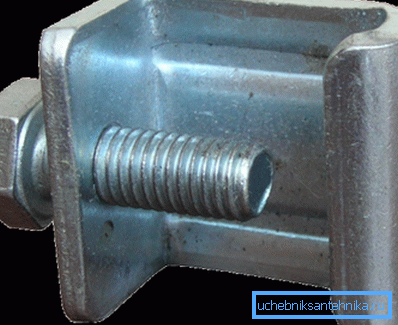

Tip: Pokud není možné připojit potrubí ke stropu, použijte pro instalaci kovový nosník se svěrkou s připojeným kolíkem.

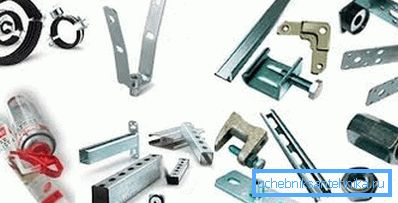

Pro větrání, materiály a přípravky naneste následující spojovací prvky:

• konzoly různých tvarů;
• profily;
• traverz;

• knoflíky;
• děrovaná páska;
• hadicové svorky;
• svorky;
• zvedací zařízení;
• ocelové rohy;
• plechové žehličky;
• kovové lišty.

Závěr

Spolehlivá instalace ventilačního systému může zaručit správné upevnění. Chcete-li to provést, použijte různé zařízení, součásti a materiály. Tento článek podrobně popisuje, jak by měly být v případě potřeby všechny použity.

Video v tomto článku vám pomůže najít další informace o tomto tématu.
