Skříň ventilace: funkce, klasifikace, znalost vzorků

Jaká je skříňka pro řízení ventilačního systému? Co znamenají klasifikované skříně? Jaké to jsou? Seznámíme se s jejich základními prvky a se specifickými produkty na současném ruském trhu.

Co to je?

Definice

V průmyslových podmínkách a méně zřídka v obytných a kancelářských budovách je místo nuceného větrání, které jsme zvyklí v domácnostech sovětského přirozeného větrání, používáno povinné.

Jeho funkce se často neomezují na výměnu vzduchu s ulicí:

• Nasávaný vzduch je filtrován, bez prachu, pachů a potenciálně škodlivých látek.
• Jeho teplota stoupá nebo naopak klesá v závislosti na ročním období.
• Suchý zimní vzduch může být zvlhčován a přílišné vlhké léto může naopak vyschnout.

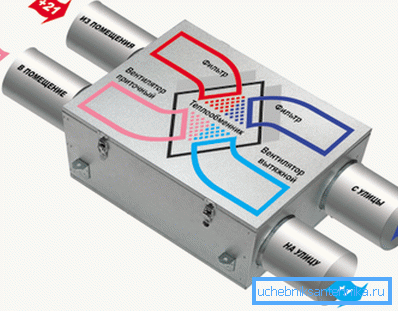

Důležité: moderní ventilační systémy často zahrnují tepelné rekuperátory, což umožňuje výrazné úspory na vytápění a klimatizaci.

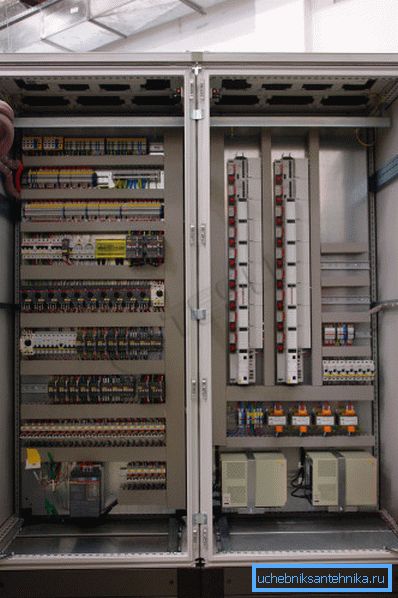

Je zřejmé, že takový složitý systém musí být řízen a řízen. Je logické koncentrovat všechna řídicí zařízení v jednom bodě. Což nás ve skutečnosti přivádí k myšlence kontroly.

Funkčnost

Moderní větrání automatizace skříně může provádět následující funkce:

• Ovládání pohonů (ventilátory, klimatizační systémy, ventily apod.) Pomocí libovolného algoritmu.
• Regulace teploty přívodního vzduchu.
• Řízení teploty vzduchu v místnosti s omezením teplotního rozsahu přívodního vzduchu Tím se zabrání vzniku studených průvanů nebo zón s přehřátým vzduchem.
• Indikace provozního režimu každého uzlu systému.
• Indikace stavu hlavních mechanismů (selhání hardwaru a softwaru, stupeň opotřebení).
• Indikace teploty na libovolném počtu vestavěných a vzdálených teplotních snímačů.
• Indikace prašnosti vzduchových filtrů.
• Ochrana proti zamrzání výměníků tepla (především pomocí vody jako nosiče tepla).
• Ochrana před zamrznutím ledem, snížení účinnosti chlazení.

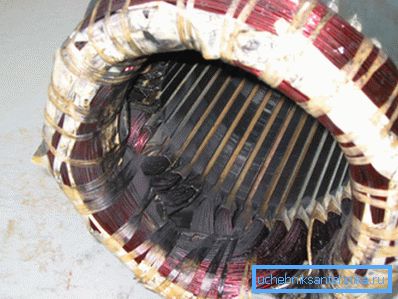

• Ochrana proti přehřátí vinutí elektromotorů.

• Ochrana proti přehřátí ohřívačů vzduchu při měření teploty oběhu vzduchu.

Hlavní jednotka skříně - regulátor - neumožňuje pouze automatizaci procesů řízení ventilace v rámci svého programu. Použití paměti ROM namísto jednorázového čipu a dostupnost standardních portů pro připojení k počítači vám umožní nastavit firmware ovladače, přeprogramovat, vytvářet nestandardní konfigurace a nastavovat libovolné reakce na změny čtení senzorů.

Klasifikace

Jaké jsou náznaky ovládacích skříní?

1. Ve směru pohybu vzduchu.

Mohou spravovat:

• Odvzdušnění.
• Větrání.
• Konečně, přívod a odvzdušnění ovládací skříně dokáže plně ovládat celou výměnu vzduchu v budově.

1. Do cíle. Může být řízen systém výměny a protipožární ventilace obou systémů nebo jejich samostatných prvků.

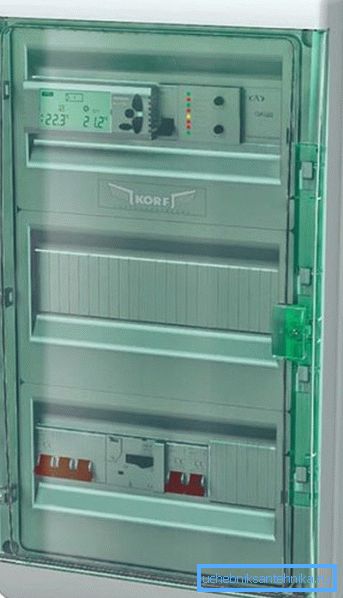

2. Podle materiálu případu. Může to být plast nebo kov. V prvním případě jsou ovládací prvky zpravidla skryty pod víkem skříňky, ve druhém případě jsou umístěny na nich.

Montáž

Je nepravděpodobné, že čtenář bude schopen instalovat taková složitá zařízení vlastním rukama, proto se omezujeme na minimální doporučení k instalaci.

• Instalační společnost potřebuje povolení k práci s elektrickým zařízením a znalost přístrojové a automatizační techniky (přístrojové vybavení a automatizace).
• Skříňka je umístěna na svislé stěně žáruvzdorného materiálu o výšce nejméně jednoho metru. Pokyn, jak je snadné odhadnout, je spojen s požární bezpečností. Proudy v napájecích obvodech mohou dosáhnout působivých hodnot, které za určitých podmínek mohou vést k silnému ohřevu vodičů a svorek.

Ujistěte se, že za předpokladu, že na každý čtverečný milimetr průřezu měděného vodiče nedosáhne více než 10 ampérů a svorky jsou opatřeny spolehlivým kontaktem a nepřítomnost dvojice galvanických pokovů (jako je měď a hliník), tato situace nenastane.

Vzorky

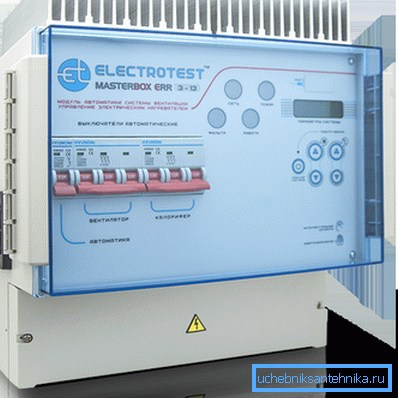

MASTERBOX ERR

Před námi je výrobek vyráběný moskevskou společností Electrotest.

Jaké jsou vlastnosti zařízení?

• Podpora elektrických ohřívačů vzduchu, výměníků tepla voda a freon.
• Podporujte všechny druhy rekuperátorů.
• Ochrana motorů ventilátorů před přehřátím a přetížením.
• Dálkové ovládání.
• Moduly Bluetooth a Wi-Fi, které vám umožňují řídit větrání ze svého smartphonu.
• Kompaktní rozměry. Velikost skříně je pouze 325x335x170 mm.

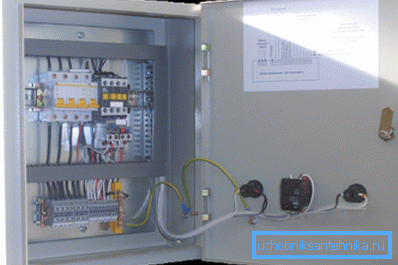

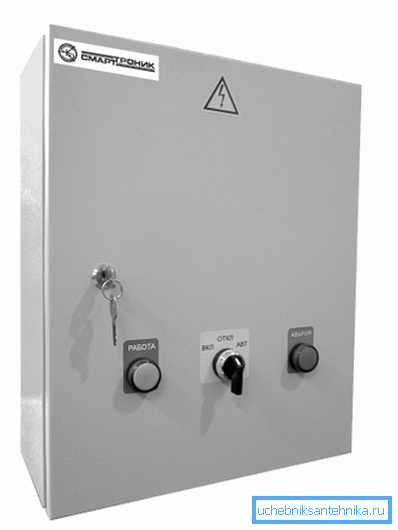

Ovládací skříň ventilátoru

Výrobek s lakonickým názvem ShUV vyrábí řada ruských firem (například OAO Rubezh, který má zastoupení v několika městech Ruska a v blízkém zahraničí). Funkčnost zařízení je úplným opakem předchozího: je omezena na ovládání napájecího nebo výfukového ventilátoru požárního větrání.

Kromě přímého spouštění a zastavení elektrického motoru ovládá zařízení:

1. Přítomnost všech tří fází u vchodu.
2. Použitelnost vlastních napájecích a řídicích obvodů.
3. Kontakt s čidly a jejich zdraví.

Představujeme hlavní charakteristiky zařízení schopných ovládat ventilátor s výkonem až 45 kW.

Cena ShUV závisí na maximálním výkonu ventilátoru, který řídí:

• 5,5 kW - 15,400 rublů.
• 11 kW - 19 300 rublů.
• 18,5 KW - 21080 rublů.

Závěr

Předpokládáme, že se naše známost s novým typem větracích zařízení uskutečnila (viz také článek Kouřové větrání: hlavní charakteristiky a vlastnosti zařízení).

Jako vždy bude v tomto článku nabídnuto určité množství dalších tematických informací. Úspěchy!
