Shiber pro větrání: zařízení, účel použití, alternativy

Jaký typ svítidla je větrací věž? Na co se používá? Co tvoří brána a jak se vejde do ventilačního kanálu?

Co jej může nahradit? Pokusíme se odpovědět na tyto otázky.

Co to je?

Před námi je nejjednodušší ventil pro nastavení a uzavření větracího kanálu. Jedná se o plochý ventil o tloušťce asi milimetru, vyrobený zpravidla z pozinkovaného ocelového plechu.

Ventil, v závislosti na velikosti vrat, se může pohybovat podél dvou typů vodítek:

• S malým rozměrem potrubí (až do 250 mm) - v kapse slotu.

• V kanálech s vyšším výkonem je ventil upevněn dvojicí rohů. Takové vodítka se snadněji čistí od špíny; navíc vytvářejí o něco menší odpor při otevírání a zavírání ventilu.

Poznámka: Bez ohledu na typ vodítek ventil těsně neblokuje potrubí a nezajišťuje úplnou nepřítomnost netěsností v otevřené poloze. V důsledku toho brána nemůže být použita jako ventil pro požární nebo nouzové větrání.

Klasifikace

Jaké jsou šoupátka ventilačních systémů? Jakými označeními mohou být označeny?

Tvar potrubí

Typický průmyslový kanál má kulatý tvar. Důvod je jednoduchý: kruhová část má maximální plochu s minimálním obvodem. Výsledkem je, že při pevné tloušťce stěny je cena za metr kanálu s určitou průchodností minimální.

Mírně méně používané obdélníkové krabice.

Za co jsou?

• V tomto případě je mnohem snazší instalovat ohřívače, které poskytují ohřátý vzduch. Většina z nich má čtvercový nebo obdélníkový tvar: výroba ohřívačů vody pod kruhovým průřezem není prostě technologická.
• Obdélníkový kanál je snadněji ukryt za falešným stropem nebo falešnou zdí. Se stejnou částí jako kolo, je schopen obsadit méně úložného prostoru.

Jak můžete odhadnout, šoupátka jsou vyráběna pro vzduchové kanály obou typů. V prvním případě jsou namontovány na zásuvkách s následným zhutněním; ve druhém se používají přírubové spoje.

Úhel k ose potrubí

Typický šoupátkový ventil uzavírá potrubí a řeže ho pod úhlem 90 stupňů podélné osy. Dokonce i při poměrně nízkých průtocích vzduchu se částečně uzavřený ventil, který způsobuje turbulence, stává zdrojem silného hluku. To je důvod, proč se nepoužívá k nastavení křížového kanálu.

V systémech pneumatické dopravy je však často potřeba částečného omezení průchodnosti potrubí. V tomto případě se používá šikmá brána, která protíná průtok pod úhlem 45 stupňů.

Jeho tvar umožňuje zabít dva ptáky jedním kamenem:

• Hladina hluku je výrazně snížena z důvodu menší turbulence na překážce.

• Přesnější nastavení kapacity kanálu je možné: posun ventilu pevným množstvím znamená menší procentní změnu v živé části.

Montáž

Jak nainstalovat odvzdušňovací ventil vlastním rukama? Přesněji, co uzavřít spojení? Pokyn je do jisté míry nalezen v SNiP 3.05.01-85 Vnitřních sanitárních a technických systémech.

Bezpřírubové připojení

Kromě toho se provádí utěsnění spojů hrdla se silikonovými tmelem. SNiP nezakazuje jejich použití: po seznamu doporučených materiálů specifikuje možnost použití metod těsnění, které nejsou zahrnuty v tomto seznamu.

 Přírubové připojení

Pro přírubové spoje specifikuje SNiP některé funkce sestavy.

• Závěs nebo podstavec nesoucí vzduchovou trubku by neměly spadnout na přírubu.

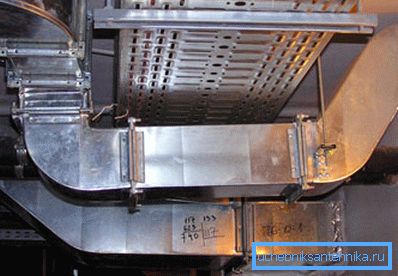

• Všechny šrouby musí být umístěny na jedné straně příruby.

• Pokud je příruba vodorovná, měly by být šrouby nahoře, matice by měly být na spodní straně.

Komentář: toto doporučení se týká běžných bezpečnostních opatření. Šroub je těžší než matice a pokud je spadl z výšky, je schopen způsobit vážnější zranění.

Alternativy

Patří sem četné tlumiče a ventily, které se liší jak v prováděných funkcích, tak v zařízení.

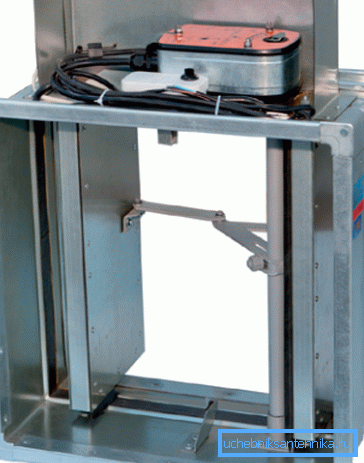

Požární ventily jsou navrženy tak, aby v případě požáru okamžitě zastavily přirozené nebo nucené větrání, jakož i naopak mohutné dodávky vzduchu do evakuačních cest lidí.

V závislosti na počáteční poloze se rozlišují různé ventily:

• Normálně otevřené;
• Normálně zavřeno;
• Dvojitá akce.

K ovládání ventilu lze použít:

1. Solenoidní kombinace a kombinace zpětného rázu. Solenoid může otevřít ventil; zavřete ji; držte jej v otevřené a zavřené poloze, proti působení vratné pružiny; odpovědný za provoz zámku, uvolněte ventil.
2. Tavitelný zámek s pružinou. Ventily s takovým schématem práce jsou levné, ale jsou schopné pouze jediného ovládání.
3. Servo s motorem a převodovkou.

Navíc, místo šikmých vrat, jsou široce používány škrticí ventily s manuálními nebo elektromechanickými pohony.

Závěr

Předpokládáme, že jsme se seznámili s novým typem větrací techniky. Jako obvykle video v tomto článku nabídne čtenáři další informace o tématu.

Úspěchy!
