Schéma ventilace: jak vytvořit nový projekt a pochopit jeho

Jak při konstrukci nového, tak při údržbě stávajícího větracího systému je nezbytné vědět, jak to funguje. Chcete-li pochopit všechny jeho nuance a funkce pomůže ventilační schéma - v Chruščov, moderní bytový komplex, soukromý obytný dům nebo jiný objekt.

Pokyny uvedené v tomto materiálu popisují základní pravidla pro přípravu a použití těchto dokumentů.

Vlastnosti práce s technickou dokumentací

Potřeba číst diagramy

Dokonce i před výstavbou soukromého obytného domu, plánováním oprav v bytě, zvážením možnosti dokončení v hammamu nebo vaně, byste se měli postarat o návrh a mapování různých inženýrských sítí včetně větrání. Chyby a nedostatky provedené v této fázi výstavby budou velmi obtížné po dokončení opravit vlastními rukama.

Nicméně je možné efektivně vyřešit problémy a dosáhnout v domě příjemného mikroklimatu, když jste se nezúčastnili vývoje projektu a výstavby stavby. V takovém případě bude nutné pouze vyměnit nebo upgradovat ty části ventilační sítě, které významně snižují celkovou účinnost systému.

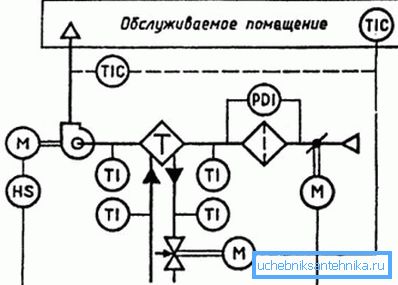

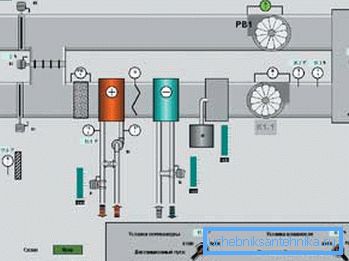

Zde je také užitečná stávající nebo nově sestavená mnemotechnická schéma ventilace, na níž je toto zařízení označováno zvláštními symboly, jakož i jeho vlastní technické charakteristiky a vlastnosti. Je třeba pouze naučit se rozlišovat například označení zpětného ventilu ve schématu větrání, od šipek jako je tomu tak, což naznačuje přítomnost zcela odlišných součástí a sestav.

Obecné požadavky na projekt

Při vývoji dokumentace týkající se systému přívodu čerstvého vzduchu je důležité zvážit následující parametry:

• počet podlaží v domě;
• znečištění venkovního ovzduší;
• venkovní hladina hluku;
• kategorie požární bezpečnosti.

Během přípravy schématu větrání je kromě parametrů účinnosti třeba věnovat pozornost i několika dalším faktorům:

• možnost šíření ohně ventilačními kanály během požáru;
• možnost ochlazování prostorů a pronikání znečištěného vzduchu vzduchovými kanály velkého průřezu.

Aby se zabránilo výše zmíněným problémům, doporučuje se předvídat použití protipožárních materiálů a zařízení, stejně jako instalace ochranných ventilačních ventilů, které zabraňují vzniku zpětného tahu ve větrání.

Navrhování nového systému větrání

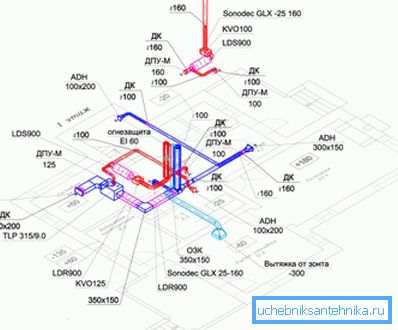

Detailní schéma ventilačního systému (včetně axonometrického) je nezbytné pro koordinaci projektu soukromého domu ve výstavbě v dohlížejících a dohlížejících případech.

V tomto případě je povinným požadavkem instalace zařízení schopného čerpat požadované množství vzduchu:

• pro pokoje, ve kterých je plánováno trvalé bydliště lidí - 3 cu. metrů za hodinu na 1 čtvereční. čtvereční metr;
• pro koupelny kombinované s toaletami - 50 cu. metrů za hodinu;
• pro samostatné klempířské prostory - 25 cu. metrů za hodinu.

Je také důležité si uvědomit, že pro to, aby byli obyvatelům domu nebo bytu účinně zajištěni čerstvý vzduch, je nutné, aby proudil. Dodavatelská dokumentace je proto obvykle připojena k projektové dokumentaci.

Dávejte pozor! Použité zařízení a vzduchové kanály musí splňovat nejen hygienické normy, ale také požadavky na požární bezpečnost. V opačném případě nebude projekt, který jste připravili, schválen požární inspekcí.

Při vytváření výkresu a provádění technických výpočtů je také třeba zvážit následující parametry:

• použitý typ větrání;
• způsob distribuce toku vzduchu v prostorách;
• přítomnost ve ventilačním systému čištění přívodního vzduchu;
• potřeba instalace a návrhu rekuperace tepla.

Kromě toho bychom neměli zapomínat na estetickou složku. Vzduchové potrubí, sací a výfukové mřížky by měly ekologicky zapadat do konstrukce prostorů a neměly by zasahovat do života nebo práce lidí.

Aktualizace stávajícího systému

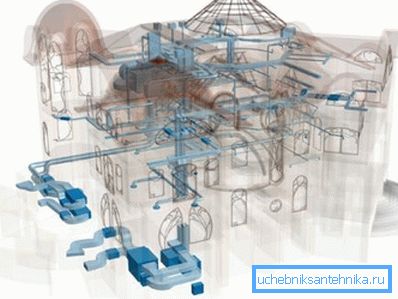

Často existují situace, kdy je nutné vyměnit nebo upgradovat větrací síť v již postavené budově. To je poměrně časově náročný proces, nicméně je poměrně cenově dostupné pro vlastní implementaci.

Tip! Náklady na přepracování hotových nástrojů jsou vždy vyšší než vývoj a instalace nových. Proto vždy pečlivě navrhujte a vypočtejte všechny parametry. V budoucnu se to mnohdy vyplácí.

Zpracování stávajícího větrání se skládá z několika postupných etap:

• výpočet objemu cirkulujícího vzduchu;
• výběr průřezů vzduchových kanálků;
• vyberte typ ventilátorů, filtrů a další potřebné vybavení.

Poté se vytvoří přírodní větrací schéma nebo výkres mechanického systému výměny vzduchu, stanoví se místo pro instalaci kanálů a upevňovacích zařízení a provedou se stavební práce.

Větrání systémů bytových domů

Princip fungování ventilačního systému v moderním městském domě je založen na přírodním proudu vzduchu, který přichází z otevřených oken a dveří, a je odstraněn běžnými větracími kanály.

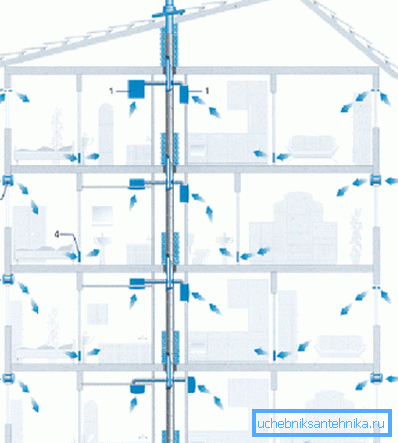

Ve starých domech (až 5 podlažích) je možné uspořádat samostatný výfukový hřídel pro každý byt. Ve více moderních budovách dochází k odvodu vzduchu z bytů do společného kanálu, který končí technickou podlahou a zajišťuje požadovanou úroveň trakce.

V nových výškových budovách (více než 24 podlažích) je vedle hlavní ventilační šachty vybudován takzvaný horní kanál, který je připojen k hlavnímu kanálu. Díky tomuto řešení se zvyšuje objem čerpaného vzduchu a stabilita vlhkosti a teploty ve všech místnostech.

Závěr

Dobrý domácí mistr se liší od svého velmi zručného kolegy v tom, že před zahájením práce vždy vykresluje vzor budoucího stvoření. Platí to také pro ventilační systémy. Dostupnost jasné a snadno čitelné dokumentace nejen usnadňuje práci pracovníků, ale také umožňuje snadnou nápravu vzniklých problémů.

Další informace o vývoji a přípravě stavební dokumentace se můžete dozvědět z videa v tomto článku.
