Samoobslužná ventilace: jednoduchá řešení

Předmětem tohoto článku je instalace větrání s vlastními rukama. Nebudou to abstraktní úvahy a složité výpočty: tento materiál je pokusem autora podělit se o své skromné ​​zkušenosti s vybavením ventilačního systému v jeho vlastním domě. Takže začneme.

Prehistorie

Před nějakým časem se autor přesunul do nového domu. Byla to jednopatrová budova s ​​velkým a vysokým sklepním prostorem, který byl okamžitě umístěn jako domácí tělocvična a dílna. Později se plánovalo vybudování obytné zahřívané podkroví.

Hlavním problémem prvního obytného patra byla úplná absence ventilačního systému.

Důsledky, které již byly zřejmé na začátku první zimy, byly docela předvídatelné:

• Vzduch v místnosti, i přes pravidelné vysílání, se rychle stal zastaralým a vlhkým.
• Okna s jedním panelem byly neustále pokryty kondenzátem, který kdesi sklopil sklo a vytvořil kaluže na okenních parapetách.

• Konečně, subjektivně, dům byl velmi chladný. Navzdory skutečnosti, že teploměr ukázal docela rozumné +18 stupňů.

Odkaz: s nárůstem vlhkosti, tepelnou kapacitou a tepelnou vodivostí zvýšení vzduchu. Proto je v chladném klimatu velmi obtížné tolerovat chlad a teplo.

Úloha byla zřejmá: následovalo s minimálním časem a penězi (s níž po koupi domu samozřejmě nebylo tak dobré) poskytnout normální ventilaci.

O rok později jsme při výstavbě podkroví museli navrhnout a postavit další samostatnou větrací smyčku. Vzhledem k tomu, že každá z podlaží měla samostatný vchod, nebylo žádoucí kombinovat vzduchové kanály.

Výpočty

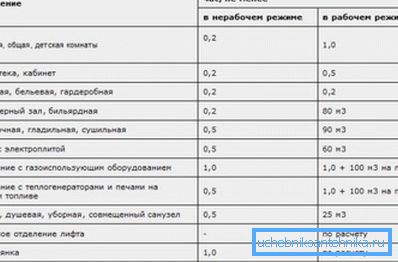

Na počátku bylo nutné odhadnout očekávaný výkon ventilace. Pokyny pro jeho výpočet byly nalezeny v aktuálním SNiP:

Alternativní odhad plánovaného výkonu je založen na počtu lidí, kteří jsou neustále v místnosti. Jedna osoba v bdělém stavu by měla mít alespoň 60 m3 / h; pro spící osobu - 30 m3 / hod.

Počítání podle prvního algoritmu dalo výsledek 240 m3 / h, podle druhého - 100 (průměrná spotřeba vzduchu dvěma lidmi na základě 8 hodin spánku a 16 hodin bdění).

S přihlédnutím ke specifikům uspořádání domu byla jako výchozí bod vybrána kapacita 120 m3 / h.

Přízemí

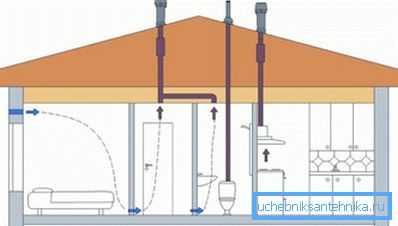

Schematický diagram

Po rozmýšlení o možných řešeních se výběr autora zaměřil na odsávací ventilaci s nucenou indukcí a odsátím vzduchu do společného kanálu z několika místností - ložnice, kombinované koupelny a kuchyně a jídelny. Bylo rozhodnuto, že přívod vzduchu bude pasivní, nikoliv z ulice, ale poněkud nekonvenčně - skrz sklep.

Existovalo několik důvodů.

• Téměř připravené větrací potrubí ve všech pokojích, které byly plánovány k větrání, již existovalo. Stavitelé při dokončování dokončili drážkou pro sádrokartonovou drážku mezi drážkou, která byla použita k podepření podlahových desek, a vnější stěnou. Zbývalo pouze uspořádání výběru vzduchu z kanálu a řezání roštu do něj.

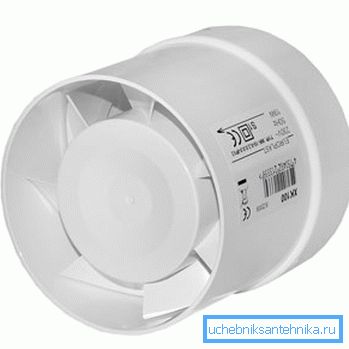

• Přírodní větrání bylo neatraktivní kvůli nepředvídatelnému výkonu. Silný vítr charakteristický pro daný region by způsobil prudké zrychlení výměny vzduchu; ale v létě, s minimální teplotní delta mezi ulicí a domem, by klesla téměř na nulu. Potrubní ventilátor by naopak vytahoval 120 m3 / hod, bez ohledu na vnější podmínky.

• Minimální cena komponent. Mírně vpřed, stojí za zmínku, že celkové výdaje na nákupy nepřekročily 1500 rublů.
• Symbolické provozní náklady. Zde je přibližný vztah mezi výkonem a spotřebou energie ventilátoru:

Zvláštní připomínky vyžadují cirkulaci čerstvého vzduchu skrz suterén.

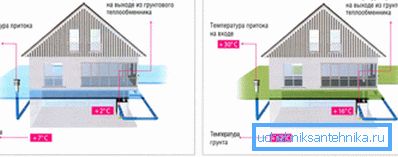

Existuje taková věc, jako je geotermální ventilace. Hlasitý název skrývá jednoduchý schéma, podle něhož je zejména větrání často stavěno v venkovském domě s vlastními rukama: potrubí o velké délce je pohřbeno v zemi mírně pod úrovní jeho zmrazení.

Odkaz: v hloubce jednoho metru od úrovně pronikání mrazem, teplota půdy nezávisí na oblasti a je +8 - + 14С.

V důsledku toho má nasávaný vzduch stabilní teplotu, která je málo závislá na sezóně a povětrnostních podmínkách. V létě jsou domy relativně chladné, v zimě teplé. A to vše s minimální spotřebou energie: elektřina se vynakládá pouze na dopravu vzduchu.

V tomto konkrétním případě se však pod domem nacházel zdroj připraveného vzduchu s konstantní teplotou přibližně +14 stupňů - suchý sklep s rozlohou 75 metrů čtverečních, který byl zahlouben daleko pod úrovní pronikání mrazem. Spojení s dvojicí kanálů s obytnými místy nahoře bylo mnohem snazší než položit několik desítek metrů trubky pod zem.

Řekl - hotovo.

Implementace

1. Ze strany ulice přes vnější stěnu byla propuštěna díra do kanálu. Pro práci potřebné punč s korunou.

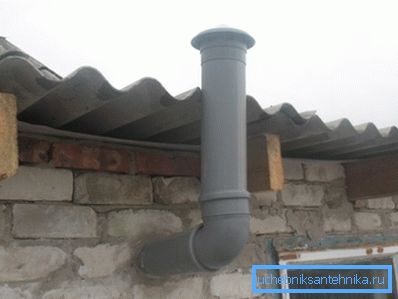

2. Sestava byla připravena ze standardní kanalizační trubky o průměru 110 milimetrů, rohu, deštníku (deflektoru) a vyrovnávací trubky. Ten druhý umožnil instalovat kanálový ventilátor a opravit ho, čímž bylo spojení odpojitelné.
3. Pod místem instalace ventilátoru se do kanálu vyřízne otvor, do kterého je okamžitě nainstalován plastový poklop s víkem. V budoucnu bude užitečné pro údržbu a / nebo výměnu ventilátoru.
4. Montáž trubky, rohu, deštníku a ventilátoru s připojeným napájecím vodičem je zasunuta do otvoru ve stěně a uzavřena. Uchopená pěna je utěsněna akrylovým tmelem: polyuretanová pěna nemá ráda ultrafialové záření a rychle se rozpadá ve světle.
5. Napájení ventilátoru se vyvede z nejbližšího výstupu přes kabelový kanál a otevře se spínačem.
6. V sádrokartonu, zavírání kanálu, jsou vestavěny několik ventilačních mřížek a ze digestoře nad kuchyňské kamny je vytáhnuto potrubí.

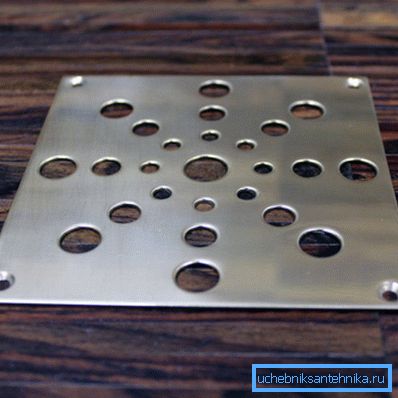

7. V podlaze jsou otvory vybrány pro odsávání vzduchu ze suterénu. Byly uzavřeny sítěmi sítěmi, které chrání proti hmyzu.

Výsledky

Vlhkost a kondenzace na oknech jsou zapomenuty, jako špatný sen. Vzduch v domě byl čerstvý a mírně suchý.

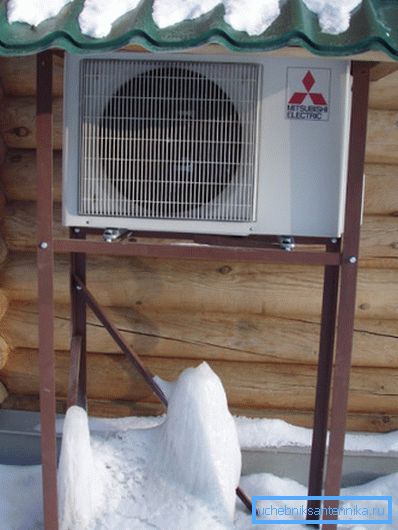

Vzhledem k přílivu teplého vzduchu v zimě byl dům s vytápěním vypnutý a udržoval teplotu +12 stupňů. Aby byla zajištěna komfortní teplota +20-22 stupňů, je k dispozici dostatečný provoz jedné invertorové klimatizace s tepelným výkonem asi 3,2 kW.

Nuance: scéna - pobřeží Krymu. Je zřejmé, že tok tepla ve výši 3 kilowattů nebude dostačující nikde na Dálném východě. Kromě toho střídače v režimu topení zůstávají v provozu nejlépe při -25 ° C.

Betonový větrací kanál, propojený se sádrokartonovou deskou, funguje jako velmi účinný tlumič hluku. Práce ventilátoru v domě není v principu slyšitelná.

Podkroví

O rok později dosáhla stavba podkroví, kdy bylo nutné vybavit větrání.

Analogicky s prvním patrem bylo odvětrávání podkroví odváděno s pasivním přítokem. Namísto odvzdušňovacího otvoru byl v tomto případě použit kanalizační potrubí o průměru 110 milimetrů - prostě proto, že nemusel chodit daleko.

V tomto okamžiku skončila podobnost se starším systémem větrání.

• Zvláštní vstupní kanál v principu chybí.. Přívod vzduchu je zajištěn netěsností pokrytým ocelovou plechovou střechou v podkroví. Existuje dostatek malých mezer mezi vrstvami střešního materiálu pro tento účel v hojnosti.

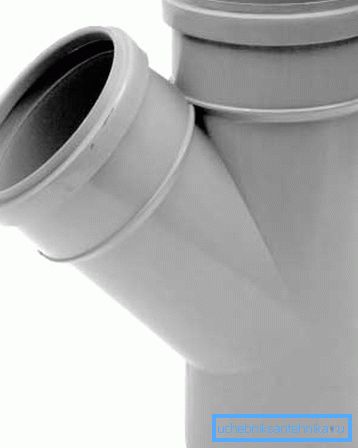

• Ve ventilátorovém kanálu před ventilátorem je instalován odpaliště.. Prostřednictvím jednoho z jeho výstupů je vzduch odpojen od kombinované koupelny umístěné uprostřed podkroví; přes druhý - zbytek místnosti je větraný.

• Ventkanal skrytý sádrový strop. V stropě koupelny je namontována sací mřížka, do které je těsně připojena jedna kohoutka. Ale zbytek místnosti je odvětrávaný přímo přes prostor nad stropem: přívod vzduchu jde přímo z něj; z obývacích pokojů vstupuje vzduch přes čtyři rošty v podkroví.

Mimochodem: zajišťuje neustálé větrání krokví a izolace mezi nimi.

Na ulici ventikanál s deštníkem - deflektor zobrazený přes jeden z štítů. Autor se tedy zbavil problémů s utěsněním výstupu: drážka byla dostatečná k vyplnění a tmelu; z vody a sněhu je chráněn převisem střechy.

Napájecí obvod ventilátoru byl vybaven stmívačem. Umožňuje vám vybrat si mezi tichými a produktivními režimy větrání v závislosti na tom, kolik lidí je v podkroví.

Závěr

Je snadné si všimnout, že konstrukce účinného ventilačního systému se ukázala jako poměrně jednoduchá a ne příliš nákladná.

Další tematické informace, jak je obvyklé, naleznete v videu v tomto článku. Úspěchy!
