Rezidenční větrání: schémata a regulační požadavky

Jak lze zavést ventilaci v bytové budově - bytové nebo soukromé? Co říkají současné kódy staveb? Jaké standardy proudění vzduchu je třeba dodržovat při samostatném návrhu?

Jak provést výměnu vzduchu v soukromém domě? Pokusíme se to na to přijít.

Regulační požadavky

Začněme studiem stávajících předpisů. Aktuální SNiP pro větrání obytných budov - 2.04.05-91 Topení, větrání a klimatizace a 2.08.01-89 Obytné budovy.

Pro pohodlí čtenáře přinášíme společně klíčové požadavky na dokumenty.

Teplota

Pro obývací pokoj je určena teplotou nejchladnějších pěti dnů v roce.

• Při hodnotě nad -31С v místnostech je nutné podporovat alespoň + 18С.
• Když je teplota nejchladnějšího pětidenního týdne nižší než -31 ° C, požadavky jsou o něco vyšší: místnosti by měly být nejméně + 20 ° C.

U rohových místností s nejméně dvěma společnými zdmi s ulicí jsou ceny o 2 stupně vyšší - +20 a + 22С.

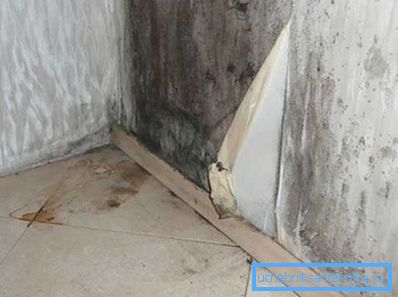

Užitečné: variabilita požadavků je dána tím, že při nízkých teplotách a zvyšujících se tepelných ztrátách roste směrem k vnitřnímu povrchu rosný bod (bod v tloušťce uzavírací konstrukce, kde začíná kondenzace vodní páry). Uvedené teploty nezahrnují zmrznutí stěny.

V koupelnách je minimální teplota + 18 ° C, u koupelny a sprchy +24.

Vzduchotechnika

Jaké jsou ventilační normy obytných prostor (konkrétně míra výměny vzduchu v nich)?

Další požadavky

Jaké další požadavky a doporučení naleznete v SNiP o vytápění a větrání obytných budov?

• Schéma ventilace může zajistit výměnu vzduchu mezi oddělenými místnostmi. Jednoduše řečeno, můžete zajistit kapuci v kuchyni a tok vzduchu - v ložnici. Dokument obsahuje ve skutečnosti doporučení: odvětrání by mělo být zajištěno v kuchyních, koupelnách, koupelnách, toaletách a sušárnách.

• Větrání bytu by mělo být připojeno k obecnému větracímu kanálu nejméně 2 metry od stropu. Návod je navržen tak, aby minimalizoval pravděpodobnost převrácení za větrného počasí.
• Při použití samostatných místností v obytném domě pro veřejnou potřebu jsou dodávány s vlastním větracím systémem, který není s domem spojen.
• Při nejchladnějších pětidenních teplotách pod -40 ° C u třípodlažních a vyšších budov je povoleno zařízení nucené ventilace s topnými systémy.
• Plynové kotle a sloupy s vypouštěním spalovacích produktů do obecné ventilace mohou být instalovány pouze v budovách, které nejsou větší než pět podlaží. Kotle na tuhá paliva a ohřívače vody lze instalovat pouze v jednopodlažních a dvoupodlažních budovách.
• Přívodní vzduch se doporučuje dodat do prostor s trvalým pobytem osob. Což nás ve skutečnosti opět přivádí k již zmíněnému schématu: proud vzduchu přes obývací pokoje a výfukové potrubí přes kuchyň a koupelnu.

Jak to funguje

Takže jsme studovali základní požadavky na větrání obytných prostor. A jak je větrání v bytových a soukromých domech?

Bytové domy

Tradice

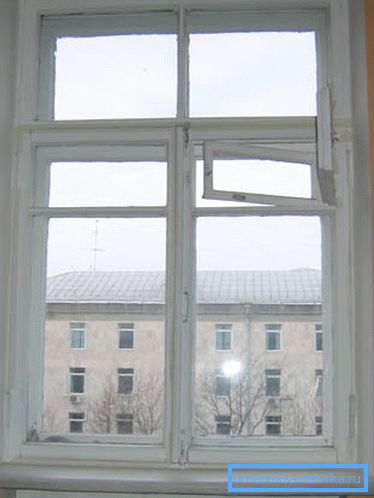

Tradiční režim pro Rusko a celý postsovětský prostor je přirozená ventilace, která využívá rozdíl v hustotě mezi teplým a studeným vzduchem pro výměnu vzduchu. Teplo je vytlačováno do horní části místnosti a odtud k ventilačnímu kanálu; příliv chladu v domovech sovětské stavby byl zajištěn větracími větracími otvory a volně montovanými dřevěnými rámy.

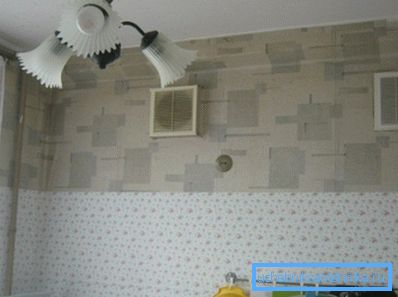

Odvzdušnění bylo vybaveno již uvedeným schématem: v koupelnách, toaletách a v kuchyních. Pokoje byly větrané čerstvým vzduchem.

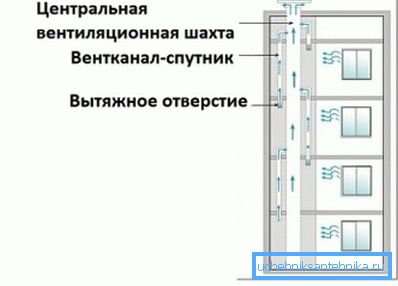

Vzhledem k tomu, že vlastní vertikální větrací kanál pro každý byt je luxus, který není povolen ve výškových budovách, ventilační systémy jednotlivých bytů se začaly kombinovat s vertikálními šachty.

Doly byly spojeny horizontálním kanálem, který je veden na střechu a vybavený deštníkem, který chrání před srážením; výstup na každý byt byl dodán s krátkým svislým kanálem - družice, která bránila výměně vzduchu mezi byty.

Jaké jsou výhody takového systému:

• Jednoduchost výstavby a v důsledku toho minimální investiční náklady.
• Minimální provozní náklady. V podstatě se sníží pouze na vzácné čištění zanesených větracích kanálů. Příčinou ucpání jsou saze ze plynových sporáků a zřídkakdy porušení během stavebních prací.

• Přívod čerstvého vzduchu do místnosti přímo z ulice, aniž by bylo zapotřebí jakékoliv zpracování.

Samozřejmě, že to nebylo bez vad.

• V horních patrech je tlak, který zajišťuje práci ventilace, minimální. Odtud - časté případy notorického převrácení tahu ve větrném počasí.
• Dlouhý kanál s hrubými stěnami (tradiční materiály dolu a větví v bytě - cihly a beton) zajišťují vysokou aerodynamickou odolnost, což snižuje účinnost větrání.
• Kanály často netěkají: k připojení jejich prvků se používá cementová malta. Úniky vzduchu dále snižují trakci.

Modernost

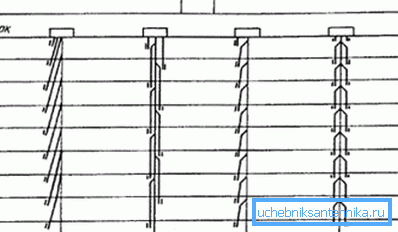

V poslední době se při výstavbě nových budov stále více realizuje program s teplou půdou. Jak vypadá?

Horizontální kanály spojující několik dolů jsou věcí minulosti. Místo toho se celá půda změnila v statickou tlakovou komoru.

Důležité: kvůli stabilizaci vysoké teploty v podkroví je řešena jedna z hlavních problémů horního patra - studený strop. Výsledkem je snížení nároků na vytápění.

Doly kombinované s vodorovnými odbočkami do jedné jednotky průmyslové výroby. Tím se minimalizuje počet potenciálně unikajících sloučenin.

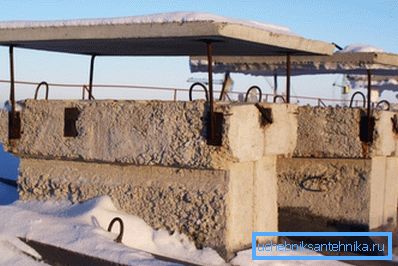

Uvolnění z podkroví je instalováno v každé části domu. Jeho kombinace s místností výtahu dovoluje, aniž by rušila architektonický vzhled domu, zvýšit výšku výšky až na 2 metry od střešní úrovně, čímž se dále zvyšuje trakce.

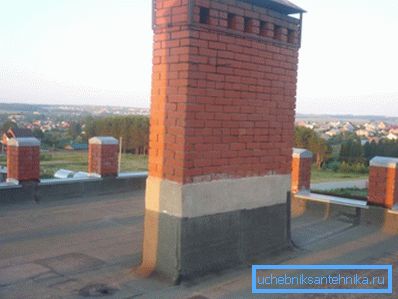

Deštníky, které chrání důl před déšťem a sněhem, jsou věcí minulosti: způsobily určitý pokles. Namísto toho na základně dolu je instalována paleta s odtokem do kanalizace.

Důl vedoucí na střechu získal čtvercový průřez, který zlepšoval trakci ve větrném počasí bez ohledu na směr větru.

Podkroví, sestavené ze železobetonových desek, se začaly rozdělovat na úseky.

Tím vyřešily dva problémy:

1. Vzduch toků z různých vstupů nelze míchat. Jejich smíchání za určitých podmínek by mohlo vést k tomu, že se tlak v jednom kanálu zvýší na úkor jiného kanálu.
2. Byly dodrženy příslušné předpisy pro požární bezpečnost: protipožární přepážka může zabránit šíření horkých spalovacích produktů během požáru.

Jaký je výsledek?

• Práce na větrání se obecně stala stabilnějším, nezávisle na síle a směru větru.
• Aerodynamický odpor satelitního kanálu se zvýšil z 1-1,5 na 6 až 9 Pa, což způsobilo výměnu vzduchu v bytech méně závislou na podlaze.

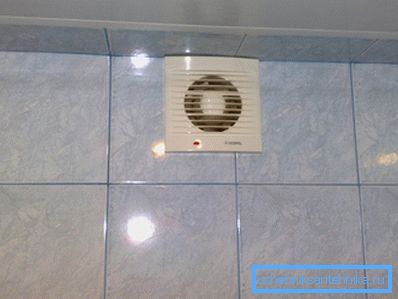

Nuance: V horních dvou podlažích může být trakce stále nedostatečná, protože kanály - satelity požadované výšky - jednoduše nemohou být uloženy. Problém je zcela vyřešen instalací odsávačů v bytech: v tomto schématu jejich práce již nemůže vést k tomu, že odváděný vzduch z jednoho bytu se dostane do druhého.

Nucený výfukový systém

Hlavním problémem jakéhokoli systému přirozené větrání je jeho závislost na síle větru.

Řešení tohoto problému je zcela zřejmé:

1. Aerodynamický odpor dolu je uměle podceňován (například instalací nastavitelných ventilů).

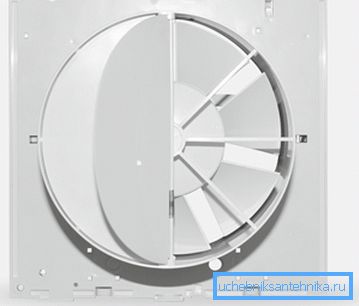

2. Hřídel je dodáván s radiálním ventilátorem se systémem redukce šumu.

Cenou zvýšené efektivity je mírný nárůst provozních nákladů a investiční hodnoty projektu.

Zahraniční zkušenosti

Poměrně zajímavá větrací schéma realizují němečtí stavitelé ve vícebytových budovách.

• Odsávací větrání je organizováno prostřednictvím kuchyně a kombinované koupelny.
• Přívod vzduchu je společný kanál, který se otevírá do místnosti s několika malými otvory kolem jeho obvodu a centrální ventil vybaveným solenoidem a vratnou pružinou. Vzduchové potrubí má vysoký aerodynamický odpor a kameru pro tlumení zvuku.

Jak to funguje:

• V pohotovostním režimu se kapuce provádí v omezeném množství.
• Když zapnete světlo v koupelně nebo násilně napájete kuchyňský ventil, kapacita příjmu vzduchu se dramaticky zvyšuje; Navíc je aktivováno nucené větrání.

Stavba soukromého domu

Je zřejmé, že u rodinných domů neexistuje obecná schéma ventilace: projekt je vytvořen pro určitou strukturu. Autor si dovolí podělit se o vlastní myšlenky, podporovaný zkušeností instalace větrání v jeho domě.

Výběr schématu

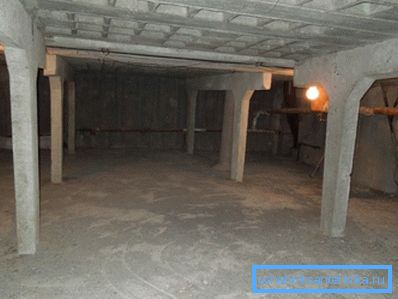

Volba byla zaměřena na odsávací ventilaci s nuceným podnětím a přírodním přívodem vzduchu skrze suterénu.

Bylo několik motivů.

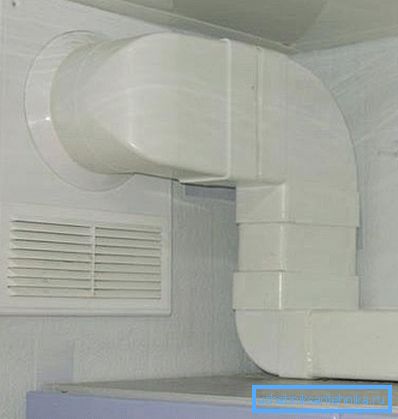

• Větrání odsávání zahrnuje pokládání jednoho kanálu.. Dodávka a odsávání - dva, což znamená mnohem větší množství práce a poškození oprav.

Mělo by se objasnit: v tomto případě již byl kanál pro výfukový systém. V této roli se objevila drážka maskovaná staviteli mezi nosníkem, na němž se spoléhaly podlahové desky a vnější stěna. Bylo to nutné pouze k tomu, aby se dělily otvory pro přívod vzduchu a uspořádaly výfukové plyny na ulici.

• Výpočet přirozeného větrání obytných budov je extrémně složitý; za tímto účelem se používají buď složité vzorce, které berou v úvahu mnoho proměnných, nebo online kalkulačky, které často poskytují nespolehlivé výsledky. Při nuceném výfuku je výkon s minimální chybou stejný jako výkon ventilátoru výfuku.

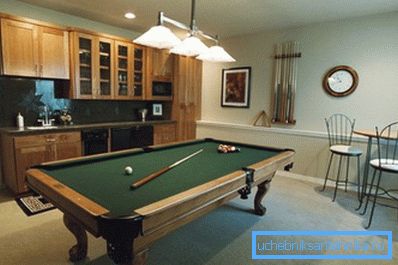

• Přívod vzduchu ze suterénu (suchý a umístěný pod úrovní země) umožnil stabilní teplotu přívodního vzduchu bez ohledu na počasí.. Teplota půdy pod bodem tuhnutí se udržuje na hodnotě +10 až +14 stupňů.

• Provozní náklady jsou zanedbatelné. Uvádíme tabulku závislosti výkonu spotřebované ventilátorem na jeho výkon.

Implementace

Provádění systému vlastními rukama vyžadovalo minimální výdaje na čas a peníze.

• V obývacích pokojích je uspořádán proud vzduchu. Otvory v podlaze jsou pokryté sítěmi sítěmi, které chrání před hmyzem.

• Výfukové rošty instalované v sádrokartonu, uzavírající kanál mezi šroubem a stěnou.
• Od kanálu po ulici byla vyvrtána díra, do které bylo instalováno výfukové potrubí s ventilátorem a deštníkem, které chrání před deštěm a sněhem. Trubka je utěsněna a utěsněna; ventilátor je vybaven dálkovým spínačem.

Celkové náklady činily zhruba 1 500 rublů. Úroveň vlhkosti v domě se stabilizovala na komfortní úrovni; Teplota v zimě při vypnutém topení je minimálně + 12 ° C.

Závěr

Doufáme, že náš miniaturní přehled o tom, jak uspořádat větrání, bude pro čtenáře užitečný.

Jako obvykle obsahuje video v tomto článku další tematické materiály. Úspěchy!
