Prvky ventilace a jejich hodnota v systému
Jak víte, jakýkoli systém sestává ze sady komponent, které zajišťují hladký provoz a udržování optimálních podmínek v areálu. Mohou to být výrobky vyrobené z různých materiálů, a pokud byly dříve použity starší kovové části, dnes se stále častěji používají plastové prvky ventilace, vyznačují se nízkou hmotností a cenově dostupnými náklady.
Hlavní typy prvků
Navzdory skutečnosti, že počet různých prvků je velmi velký, existuje určitý seznam, který se používá téměř vždy, považují za hlavní uzly, které jsou přítomny téměř v jakémkoli systému.
| Ventilátory a ventilační systémy | Pomocí tohoto typu zařízení můžete přesunout vzduch do systému nebo jeho přímý přítok nebo odtok z místnosti. Pokud jsou objemy vzduchu velké, pak jsou používána celá zařízení s vysokou produktivitou, schopná provádět větrání po dlouhou dobu. |
| Vzduchové potrubí | Prostřednictvím těchto prvků se vzduch pohybuje správným směrem. Bez těchto jednoduchých komponent je fungování systému nemožné, je tedy žádoucí zvolit vysoce kvalitní výrobky, jejich cena je poněkud vyšší, ale funkčnost i vzhled jsou mnohem lepší. |
| Ohřívače vzduchu | Používá se v komunikacích, které mohou měnit teplotu dodávaného vzduchu. Navíc jsou nejčastěji používány ohřívače, protože mohou být použity ke snížení nákladů na vytápění udržováním optimální vlhkosti a složení vzduchu. |
| Filtrační prvky | Bez vzduchových filtrů je obtížné si představit i ty nejjednodušší systémy. Díky nim se prach z ulice nedostává do budov, někdy dochází k obrácenému procesu, kdy je vzduch z výrobních prostor vyčištěn ze škodlivých složek, aby se zabránilo vnikání do atmosféry |
| Regulační a zajišťovací prvky | Navrženo pro změnu intenzity přívodu vzduchu, stejně jako jeho redistribuce a míchání při regulaci teplotních indikátorů. Existuje mnoho odrůd tohoto typu uzlů, které jsou pro každý projekt vybrány jednotlivě. |
| Rozdělovače vzduchu | Tato skupina produktů zahrnuje všechny prvky, kterými vzduch vstupuje do místnosti nebo je z něj odstraněn. Jsou vyráběny ve formě mříží, panelů, sestav, navíc vybavených ventilátorem, drážkovými prvky atd. |
| Tepelně izolační prvky | Používají se k izolaci vzduchových kanálků, aby se zabránilo tepelným ztrátám nebo nachlazení, a aby se zabránilo kondenzaci na povrchu |
Funkce uzlů systému a jejich vlastnosti
Zkontrolovali jsme typy prvků, nyní se podrobněji a podrobněji zaměříme na každou z nich. Tyto informace vám pomohou vybrat nejlepší možnosti pro konkrétní systém.
Ventilátory a ventilační jednotky
Jedná se o jeden ze základních prvků, protože díky němu se vzduch uvnitř systému pohybuje a vytváří se tlak, který je nezbytný pro pohyb vzduchu.
Podle konstrukce lze všechna zařízení tohoto typu rozdělit do tří hlavních skupin:

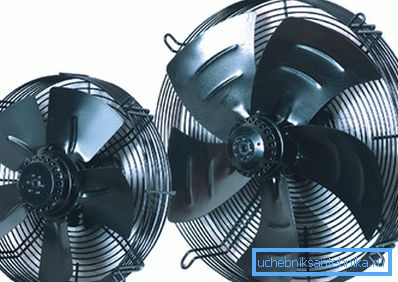

- Axiální nebo axiální zařízení jsou jednoduše navržená a kompaktní, takže tato možnost je nejoblíbenější mezi vývojáři.. Návod k instalaci je jednoduchý, takže lze říci, že axiální ventilátor je ideální pro malé systémy.

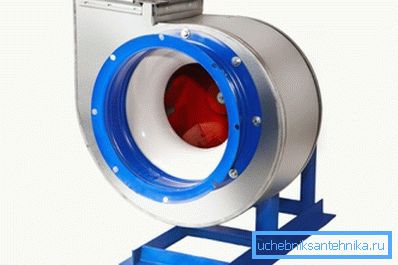

- Odstředivé nebo, jak se také nazývají radiální ventilátory, jsou pláštěm ve tvaru kochle, ve kterém jsou umístěny lopatky, které dodávají vzduch v jednom směru. Nejčastěji jsou prováděny v kovovém pouzdru a jsou určeny pro směs sání vzduchu.
- V klimatizačních systémech se používají průtokové ventilátory a vzduchové clony jsou také velmi široké. Jsou vyrobeny ve tvaru kolečka o délce až 120 cm, které běží kolmo ke směru vzduchu ve vzduchových kanálech, takže s jeho pomocí je snadné změnit směr toku, charakteristické vlastnosti jsou vysoký výkon a velmi nízká hladina hluku během provozu.

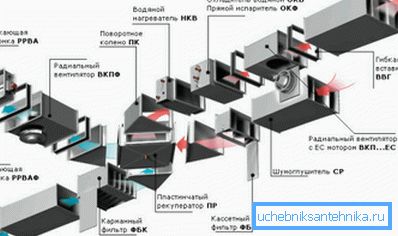

Ventilátory můžete zakoupit samostatně a jako samostatný úsek nebo jednotka, to znamená, že všechny prvky jsou sestaveny do jednoho uzlu, který je instalován na určitém místě, podle typu uspořádání lze rozlišit následující možnosti:
- Zařízení umístěná ve větracích kanálech.
- Vnitřní systémy umístěné ve ventilačních komorách.

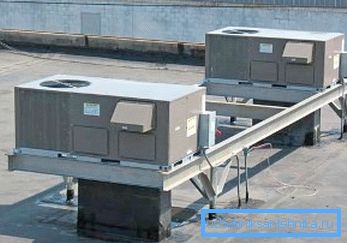

- Střešní systémy.
Vzduchové potrubí
Všechny prvky ventilačních kanálů lze rozdělit do skupin podle konkrétního atributu, například podle výrobního materiálu existují následující možnosti:
- Kovové výrobky (nejčastěji z pozinkované nebo nerezové oceli).
- Kovové konstrukce jsou plastové jednotky, které jsou dodatečně vyztuženy kovovou nebo kovovou vrstvou.

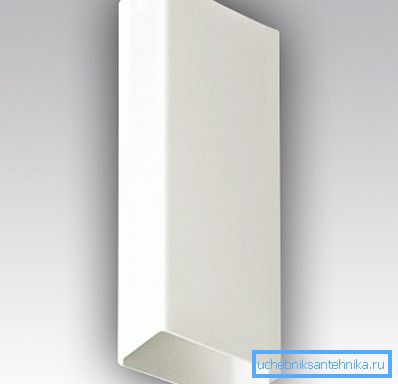

- Plastové výrobky se liší v materiálu, z něhož jsou vyráběny, protože různé druhy plastů mají různé vlastnosti.
Dávejte pozor! Pokud děláte práci sami, musíte vybrat výrobky s přírubou, protože je to nejjednodušší a nejvyšší kvalita.
Ohřívače vzduchu
Používá se v systémech, kde je potřeba řídit teplotu proudění vzduchu, existuje několik hlavních odrůd:
- Vodní zařízení používají vodu zahřátou na 90-95 stupňů při provozu. Jako výměník tepla se používají následující součásti: trubkové a deskové radiátory, spirálové trubky a další varianty.
- Parní systémy používají teplo vodní páry, které se uvolňují do vzduchu přes výměník tepla, který je nejčastěji vyroben z mědi, hliníku nebo jiné slitiny s vysokou tepelnou vodivostí.

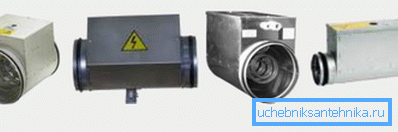

- Elektrické ohřívače vzduchu používají proud, hlavním pracovním prvkem je spirála, která se ohřívá na vysoké teploty.
Filtry
Tato skupina produktů je určena k čištění přívodu nebo odvádění vzduchu. Při výběru jedné nebo jiné možnosti byste měli být vedeni stupněm znečištění a požadovanou kvalitou čištění.

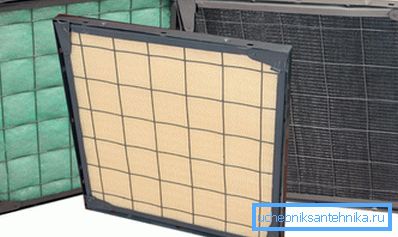

Podle obecně uznávaných standardů lze všechny filtry rozdělit do 3 hlavních skupin:
- Hrubé čištění.
- Jemné čištění.
- Velmi jemné čištění.
Zapamatujte si! Pro správné čištění vzduchu je nutné, aby byl filtrační prvek pevně instalován ve speciálním rámu a přístup k němu musí být volný, aby bylo možné vyměnit.
Uzavírací a řídicí jednotky
Existuje mnoho typů takových zařízení, zvažte jejich hlavní možnosti:
- V závislosti na způsobu provedení ventilů existují neizolované a izolované (izolované) varianty.
- V závislosti na povaze práce existují blokovací (dvoupolohové) a regulační prvky.
- V závislosti na povaze prováděných funkcí je možné rozlišit oddělovací, míchací a uzamykací zařízení.
- K dispozici jsou také zpětné a konvenční ventily, regulační membrány a mnoho dalších složitějších a nejmodernějších technologií.
Rozdělovače vzduchu
Prostřednictvím těchto uzlů vstupuje vzduch nebo je z místnosti odstraněn, existuje obrovské množství konfigurací, ale nejoblíbenější jsou následující:
- Speciální strop.
- Drážková konstrukce.
- Mříže různých velikostí a tvarů.
- Trysky zvyšující tlak.
- Zařízení s různými tryskami, které lze vyměnit v závislosti na provedených funkcích.
Závěr
Pro kvalitní a produktivní větrání nemusíte být profesionální, ale je lepší koordinovat návrh systému se specialisty, aby se předešlo chybám a chybným výpočtům.
Video v tomto článku pomůže ještě lépe porozumět některým vlastnostem tématu.
