Projektování odvětrávání: základní pravidla a doporučení

Efektivní větrání je nezbytné pro každou budovu, ať už jde o průmyslový komplex, venkovskou chalupu nebo byt ve výškové budově. Předběžné zpracování projektu vám umožní zabránit možným technickým chybám v průběhu provádění instalačních prací, které je provádějí hospodárněji a efektivněji. V tomto článku se zabýváme hlavními principy návrhu ventilačních systémů.

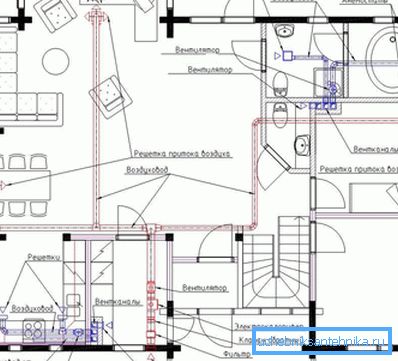

Schéma odvětrávací ventilace venkovské chatky

Obecná ustanovení

Proč je budova vítána vůbec? Pojďme se zabývat touto problematikou podrobněji, abychom plně prožili význam plnohodnotného systému větrání:

Účel

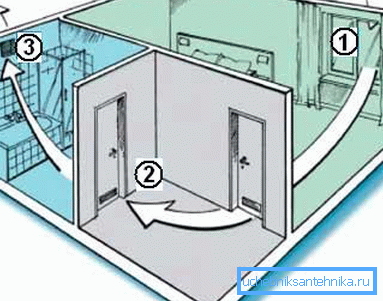

Pohyb vzduchu v bytě
  1. Výměna vzdušných hmot. Pokud tomu tak není, pak se v uzavřené místnosti hromadí:
    • oxid uhličitý, který je produktem lidského dýchání;
    • oxid uhelnatý pocházející z topných zařízení a kamen a představuje největší ohrožení zdraví obyvatel; (Viz také článek Gofra pro ventilaci: funkce.)
    Důsledky otravy oxidem uhelnatým
      • nepříjemné pachy, které nejčastěji pocházejí z toalety a doprovázejí proces vaření;
      • prachu, patogenů a možných exkrecí vnitřních předmětů.

      Vzduch s takovým složením je nepříjemný a dokonce i nebezpečný pro lidskou spotřebu, což může vést k vzniku mnoha nemocí.

      1. Odstranění vlhkosti. Včasné a účinné sušení stěn, podlahy, stropu a kusů nábytku pomáhá zabránit vzhledu hub, plísní a vývoji hnilobných procesů.
      Důsledky špatného větrání v domě

      Tip: Kromě uspořádání větrací soustavy v místech formování forem se doporučuje aplikovat speciální antiseptiky. Tím se výrazně zvýší účinnost problému.

      Druhy

      Existují dvě hlavní možnosti pro provádění větrání v soukromém domě nebo apartmánu:

      Jméno Popis
      Přírodní Provádí se kvůli rozdílům v teplotě a tlaku uvnitř budovy i uvnitř budovy. V tomto případě je velmi důležité navrhnout optimální velikost a umístění ventilačních kanálů.
      Vynucené To je přirozené, což je podpořeno použitím ventilátorů, filtrů a topných zařízení. Je velmi důležité napájení elektrického obvodu a odsávání.

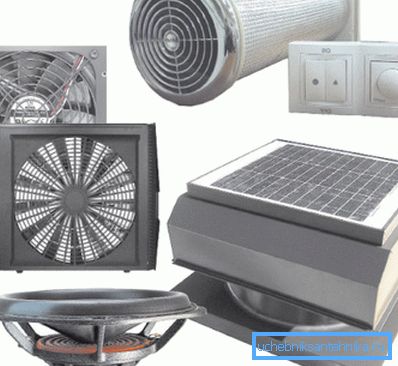

      Fotografie zařízení provádějících nucené větrání

      U malých bytů je obvykle k dispozici přirozený systém, jehož kapuce jsou umístěny v koupelně a samozřejmě v kuchyni. Ale pro prostorný soukromý dům s více než jedním podlažím potřebujete složitější uspořádání větrání s předběžným provedením. (Viz také článek Větrání střechy: funkce.)

      Zpracování projektu

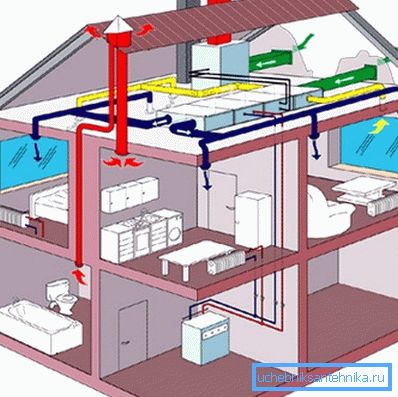

      Graficky navržený projekt odvětrání

      Můžete to udělat sám nebo nechat odborníky udělat to. V každém případě stojí za to seznámit se základními principy takového úkolu.

      Tip: Doporučuje se provést návrh ventilačního systému před zahájením výstavby domu To vám umožní dosáhnout vyšší účinnosti a přizpůsobit ventilační kanály do designu místností, které budou vypadat více esteticky příjemné než maskování v již postavené budově.

      Technický úkol

      Projektování odsávací ventilace začíná přípravou technických specifikací, které by měly brát v úvahu:

      • počet všech pokojů;
      • prostor každé místnosti;
      • architektura celé budovy;
      • funkce prováděné každou místností;
      • počet a umístění všech dalších objektů, které mají významný vliv na pohyb vzdušných hmot: koupelny, klimatizace, kamna, krby a jiné podobné inženýrské stavby.
      Při umístění výfukových otvorů nezapomeňte uvažovat o krbu.

      Výpočty

      Nyní se podívejme na to, jak vypočítat odsávací ventilaci. K tomu musíme najít přijatelnou sílu systému, měřenou počtem metrů krychlových vzduchu za hodinu procházejícím, pro každou místnost jednotlivě a budovu jako celek.

      Tento indikátor závisí na následujících dvou parametrech:

      1. Výmenný kurz jedné místnosti. Tato hodnota nemá žádný rozměr a určuje intenzitu výměny vzdušných hmot v závislosti na funkčním účelu místnosti. Například pro obytné plochy se rovná 1, ale ne méně než 30 m.3/ h na osobu a více znečištěných toalet a kuchyní - 1,5, ale ne méně než 60 m3/ h Výpočet odsávané ventilace se tedy provádí podle vzorce:

      L = n? V, kde

      L je požadovaný index výkonu, n je normalizovaná rychlost výměny vzduchu, V je objem místnosti.

      Vezměte například obývací pokoj o rozloze 6 x 4 m a výšku stropu 2,5 m: 1? 60 = 60 m3/ h

      Obývací pokoj 24 m2
      1. Maximální počet lidí najednou. Návrh ventilace závisí také na tom, kolik lidí se v místnosti může shromáždit a pokyny pro nalezení takového vztahu jsou následující:

      L = N? LN, kde

      L je požadovaný výkonový index, N je největší počet lidí, kteří mohou být současně umístěni v místnosti, LN - normalizovaná spotřeba vzduchu jednou osobou v závislosti na funkčnosti místnosti. Podle parametru SNiP může mít poslední parametr následující hodnoty:

      Typ pokoje Standardní spotřeba vzduchu ve větraném prostoru Regulační spotřeba vzduchu v nevětraném prostoru
      Výroba 30 60
      Městský 40 60
      Rezidenční 30 60

      To znamená, že pokud vezmete v domě, kde žijí tři lidé, v domě větraný, dostaneme: 3? 30 = 90 m3/ h Vzhledem k tomu, že tato hodnota překračuje, což jsme odvodili v předchozím příkladu s použitím rychlosti výměny vzduchu, považujeme ji za základ pro další výpočty.

      Po všech nezbytných výpočtech se obvykle ukazuje, že:

      1. Pro byty vícepodlažních budov, větrání s kapacitou od 100 do 500 m3/ h

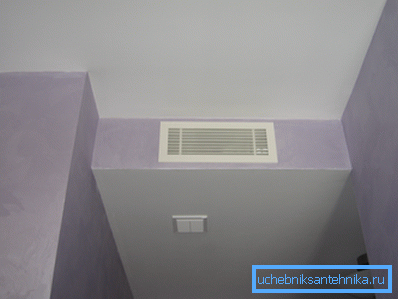

      Odsávací otvor v bytě
      1. Pro soukromé domy - od 1000 do 2500 m3/ h

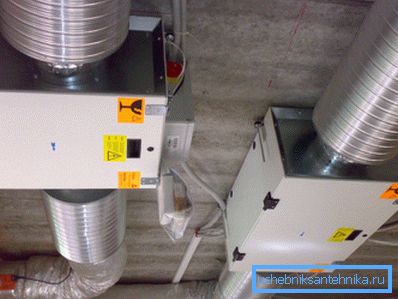

      Nucené větrání a odvzdušnění venkovské chatky
      1. Pro průmyslové objekty - od 1000 do 15000 m3/ h Výpočet odsávací ventilace průmyslových objektů je nejsložitější a nejrozsáhlejší.
      Tovární ventilační systém

      Vlastnosti návrhu větrání pro místnosti o rozloze více než 1000 m2

      Čím složitější je projekt a čím větší je počet uzlů, tím vyšší jeho cena. To je třeba vzít v úvahu při objednávání od odborníků.

      Musíte se také postarat o přítomnost takových prvků, jako jsou:

      1. Ventilační komora. Jedná se o speciálně poskytnutý samostatný pokoj, ve kterém jsou uložena veškerá zařízení nezbytná k provádění účinné nucené ventilace. Teplota v ní by měla být přibližně na stejné úrovni po celý rok.

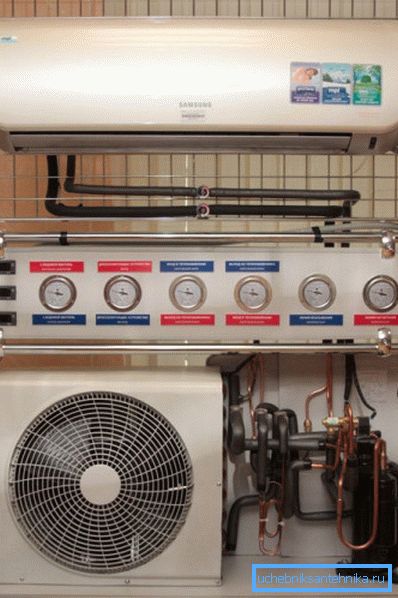

      Ventkamera soukromý dům
      1. Vysoce kvalitní izolace. Pokud během dne se zdá, že zvuky přicházející z ventilačního systému jsou pro vás přijatelné, pak v noci, kdy ticho vládne, mohou způsobit obrovské nepříjemnosti.
      Zvuková izolace ventilačního kanálu - klíč k dobrému spánku
      1. Při použití ohřívače vody jako topného tělesa budete potřebovat také zásobování vodou a pečovat o hydroizolaci prostor.

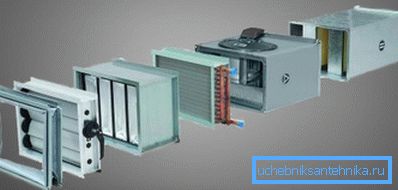

      Průtoková ventilace s ohřívačem vody

      Závěr

      Uvažovali jsme o tom, jak vypočítat odsávací ventilaci, stejně jako vlastnosti jeho konstrukce. Jeho kapacita se měří v počtu povolených krychlových metrů vzduchu za hodinu, což je ovlivněno funkčním účelem místnosti a současně maximálním počtem osob v místnosti.

      Některé výpočty lze provádět nezávisle, ale u budov s velkými plochami je lepší požádat o pomoc odborníky, protože chyby způsobené nezkušeností mohou vést k mnohem dražším nákladům než placení za práci.

      Vypracování systému venkovního chaty

      Video v tomto článku vás seznámí s dalšími materiály, které přímo souvisejí s uvedeným tématem. Předběžný návrh vám pomůže vytvořit efektivnější větrání.
