Projekt ventilace: etapy vývoje

Jak vytvořit typický projekt větrání pro různé prostory? Jaké jsou předpisy pro výměnu vzduchu? Jak se počítá kanálová část?

Pokuste se odpovědět na tyto a další otázky.

Proč to potřebujete?

Ale ve skutečnosti: Proč se pokusíte udělat projekt s vlastními rukama, když je množství specialistů připraveno nabízet odpovídající službu? Hlavním a nejzřejmějším motivem je ekonomika. Přibližná cena projektu větrání pro malou kavárnu s rozlohou do 100 metrů čtverečních je zhruba 15 000 rublů, což vypadá poněkud nejodvážnější na pozadí neustálého nedostatku finančních prostředků ve fázi podpory podnikání.

Navíc: Vlastní konstrukce ventilačního systému trvá méně času. Organizace profilu může věnovat přípravě pracovního návrhu až měsíc. Zatím, jak víte, čas jsou peníze: často mezi startem dokončení práce a příjezdem prvního návštěvníka nejde víc než pár týdnů.

Etapy velké cesty

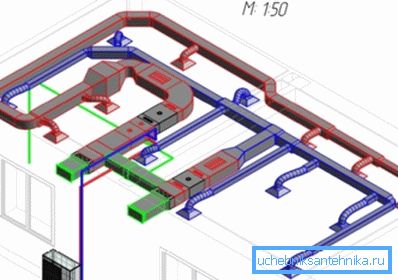

V sortimentu místních obchodů je snadné vyzdvihnout příslušenství. Rovněž je snadné kreslit náčrtek s uvedením velikosti každého, kdo neopustil výuku výcviku ve škole.

Hlavní úkoly jsou redukovány na výpočty.

Co si myslíme?

1. Produktivita vzduchem.
2. Sekce vzduchových kanálů.
3. Kapacita rozdělovačů vzduchu pro vstupní ventilaci.

Upozornění: větrání s pouze jedním výfukovým kanálem bude přijatelným řešením pro byt nebo soukromý dům malého prostoru. Na veřejných místech je zapotřebí čerstvý vzduch.

1. Potřeba tlaku generovaného ventilátorem.
2. Potřeba tepelného vytápění a klimatizace.

V tomto pořadí a pokračujte dál.

Výkonnost

Hodnotí se dvěma způsoby:

1. Podle kapacity místnosti a rozmanitosti výměny vzduchu závisí na tom, zda patří k jednomu nebo k jinému funkčnímu typu.
2. Počet návštěvníků.

Pro veřejnou instituci musíme provést oba výpočty a pak vybrat větší hodnotu.

Výpočet frekvence výměny vzduchu

Výpočetní vzorec je L = n * V, kde n je směnný poměr vzduchu a V je jeho celkový objem v kubických metrech. Objem, jak je známo, se vypočítá jako produkt plochy a výšky.

Jaký je parametr n? Záleží na typu místnosti.

Poznámka: v některých případech současná SNiP neuvádí násobnost, ale přímá potřeba výměny vzduchu pro pokoj, sanitární zařízení, sporák atd.

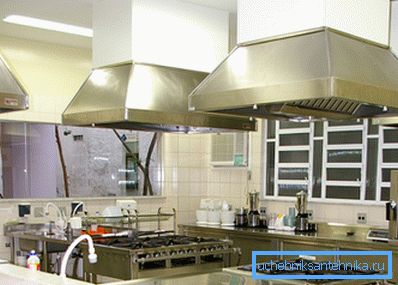

Takže pro proslulou kavárnu o rozloze 100 m2 s výškou stropu 3,5 metru se dvěma plynovými sporáky a jedním záchodem pro dvě toaletní mísy bude mít přibližně požadovaná výměna vzduchu 2x100x3,5 + (100 * 2) + (50 * 2) = 1000 m3 / hodinu

Výpočet podle počtu návštěvníků

Zde se výpočetní pokyn sníží tak, aby se vynásobil maximální počet návštěvníků a potřeba vzduchu jednoho člověka (předpokládá se, že je 60 m3 / hodina pro vzhůru a 30 m3 / hodina pro spánek). Takže s maximální obsazeností kavárny 20 osob (zaměstnanců a návštěvníků) stojí za to začít od 20 * 60 = 1200 m3 / hod. Vzhledem k tomu, že tato hodnota je větší, stojí za to odpuzovat v budoucnu.

Sekce

Vypočítává se jako S = L * 2,778 / V, kde:

• S je průřez průřezu kanálu.
• L - průtok vzduchu.
• V - průtok vzduchu.
• 2 778 - koeficient koordinace hodnot, který umožňuje získat výsledek ve čtverečních centimetrech.

Je zřejmé, že zvýšení průtoku sníží průřez při zachování výkonu. Nicméně, cena předražení je zvýšený hluk; proto je obvykle omezena na hodnoty 3-4 m / s.

Pro náš případ, při průtokové rychlosti 4 m / s, bude minimální část kanálu 1200 * 2.7878 / 4 = 833 cm2. Jednoduché použití vzorce kruhu nám dává průměr 33 centimetrů (zaokrouhleno na skutečnou velikost trubky - 350 mm).

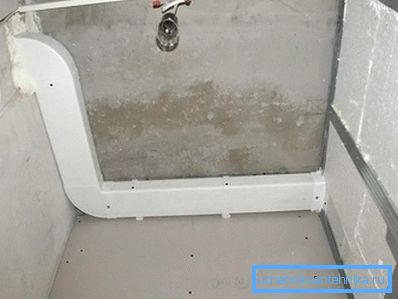

Poznámka: V praxi jsou obdélníkové vzduchové kanály častěji používány pro skryté těsnění. Jejich průřez se rovná dílu stran: například velikost 250 x 355 mm je vhodná pro náš případ.

Rozdělovače vzduchu

Zde nejsou žádné všeobecné vzorce: produkty jsou vybrány z katalogu v souladu s hraničními podmínkami.

Co přesně?

• Rozměry.
• Pravidelný proud vzduchu.
• Dlouhý dosah při průtoku 0,5 m / s (vyšší rychlost je vnímána jako ponor a vede k nepohodlí návštěvníků).
• Hladina hluku. Pro obytné prostory je maximální přípustná hladina hluku ventilace obvykle předpokládána 25 dB, u veřejných míst - 35 dB.

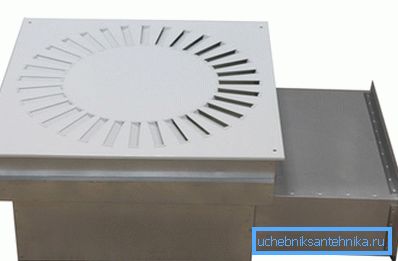

Tip: Musí existovat statická tlaková komora nebo adaptér před roštem rozdělovače vzduchu, což způsobí tok otáčení v pravém úhlu. V opačném případě bude vzduch rozložen nerovnoměrně po celé ploše, což způsobí nárůst hluku nebo pokles propustnosti.

Tlak

Závislost požadovaného tlaku na ploše větrané místnosti je lineární: s nárůstem plochy se zvyšuje délka vzduchových kanálů.

Špatnou zprávou pro návrháře je, že přesný výpočet ventilačního odporu je velmi komplikovaný, protože závisí na hmotnosti proměnných:

• Průměr potrubí.
• Počet připojení a otočení.
• Přítomnost filtrů a ohřívačů.

Dobrou zprávou je, že nadměrný tlak ventilátorů s pevným výkonem povede pouze k mírnému zvýšení spotřeby energie.

Z tohoto důvodu se obvykle používá zjednodušený odhad tohoto parametru:

• U pokojů o rozloze 50-150 m2 se považuje za normu 75-100 Pa.
• S plochou 150-350 m2 stojí za to zaměřit se na 100-150 Pa.

Tepelná energie

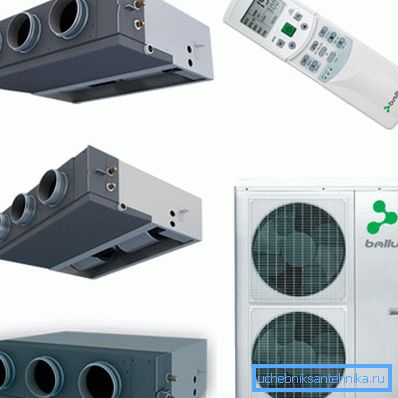

Pracovní návrh ventilace často zahrnuje výpočet výkonu topení a klimatizačních systémů.

Vzhledem k tomu, že se tepelná kapacita vzduchu mění zcela bezvýznamně se změnami teploty, potřebu tepelného výkonu ohřívače nebo zvedeného klimatizačního zařízení určuje pouze ventilační kapacita a teplotní delta mezi čerstvým vzduchem a ulicí.

Tepelná výkonnost se vypočte podle vzorce P = Dt * L * 0.336, kde:

1. P je tepelná energie ve wattech.
2. Dt je teplotní rozdíl mezi ulicí a přítokem ve stupních.

Tip: Norma teploty přívodního vzduchu pro zimu je + 18C.

1. L - průtok vzduchu v m3 / hod.
2. 0,336 je tepelná kapacita vzduchu ve W * h / m3 * s.

Takže při venkovní teplotě -15С a přítoku 1200 m3 / hod bude potřeba tepelné kapacity ohřívače 33 * 1200 * 0.336 = 13305 W.

Závěr

Doufáme, že informace poskytnuté čtenáři budou užitečné. Další informace o tom, jak je projekt navržen pro tuto místnost, budou uvedeny v tomto článku. Úspěchy!
