Požární větrání: zařízení, regulační požadavky, terminologie

Co by mělo být moderní požární větrání? Jaké prvky se používají při návrhu a konstrukci? Existují nějaké regulační dokumenty, které by upravovaly její strukturu?

Pokusíme se odpovědět na tyto otázky.

Úkoly

Za prvé zjistěte, jaké problémy by mělo vetrání řešit v případě požáru (viz také článek Odbočky pro ventilaci: hlavní odrůdy a jejich charakteristické rysy).

Ve skutečnosti jsou tři z nich.

• Je nutné zabránit šíření požáru mezi místnostmi na ventilačních kanálech.. Konstantní trakce, horký vzduch a velké množství produktů neúplného spalování mohou způsobit sekundární požáry v celé budově.

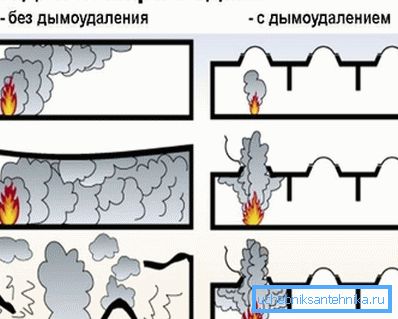

Nicméně: většina obětí požáru není obětí vysokých teplot, ale kouř prostor. Nedostatek viditelnosti je dezorientován a spalování kyslíku a akumulace produktů spalování rychle vedou ke ztrátě vědomí.

• Druhý požadavek: požární větrání musí zajistit rychlé a účinné odstranění kouře a produktů spalování. Úloha je komplikována skutečností, že jsou obvykle ohřívány na vysoké teploty.
• Kromě toho lidé v procesu evakuace potřebují čerstvý vzduch. Takže potřebujeme nejen kouřit výfukové plyny, ale i nucené větrání.

Rated Požadavky

Základní požadavky požární bezpečnosti pro ventilaci jsou uvedeny v příručce 13.91 až SNiP 2.04.25-91. Zvýrazněte klíčové body dokumentu.

Pokud je místnost rozdělena požárními bariérami, ventilace je pro každou sekci instalována zvlášť.

Obecná požární (nouzová) ventilace může být pro:

1. Obytné, veřejné a administrativní prostory;
2. Výrobní zařízení, pokud jsou umístěna na více než třech podlažích;
3. Sklady a skladovací prostory, pokud jsou umístěny na více než třech podlažích;
4. Sklady, sklady a průmyslové prostory se nacházejí v samostatné přízemní budově a mají dveře pouze venku.
5. Koupelny, vany, prádelny a jiné prostory pro domácnost.

Místnost, ve které je velké množství lidí trvale nebo dočasně, musí být opatřena samostatným kanálem.

U výrobních prostor, kde se mohou vytvářet výbušné směsi, se provádí větrání také odděleně. Větrná kapacita by měla poskytovat alespoň jednu výměnu vzduchu za hodinu.

Nicméně: pokud je výška místnosti větší než 6 metrů, může být omezena na 6 m3 / m2.

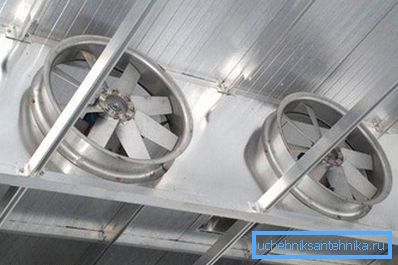

V místnostech, kde mohou výrobní podmínky vést k tvorbě hořlavých a výbušných směsí, jsou přívody vzduchu odsávaného vzduchu nejméně 40 centimetrů od úrovně stropu. S pravděpodobností akumulace detonačního plynu (směs vodíku a vzduchu) se vzdálenost sníží na 0,1 metru (u místností s výškou nad 4 metry je 0,025, ale ne více než 0,4 metru).

Odstranění kouře by mělo být zajištěno pro:

• Ze sálů a chodbách průmyslových, administrativních a domácností o výšce nad 26,5 metrů.
• Z chodbiček nad 15 metrů bez světlých oken.
• Z chodby obytných budov na 10 a více podlaží s nekuřáckými schodišti.

Kromě výše uvedeného dokumentu jsou pravidla pro vypnutí větrání v případě požáru předepsána v článku 12.4 SNiP 41-01-2003:

1. V případě požáru se zastaví práce na nucené ventilaci pro všechny místnosti, s výjimkou nuceného přívodu vzduchu do evakuačních chodb a výtahových šachet.
2. Odpojení lze provádět jak úplným odstraněním napájení z rozvaděčů, tak i individuálním řídicím obvodem pro každý systém.

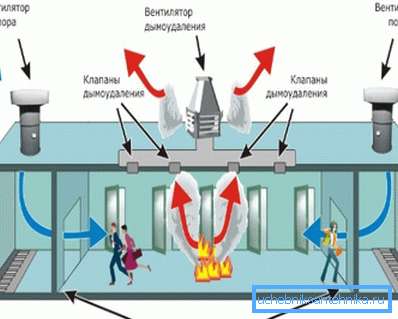

Jak to funguje

Jak jsou realizovány všechny výše uvedené úkoly ventilačního systému?

1. Při přijímání signálu z detektorů (zařízení, které odhadují teplotu nebo průhlednost vzduchu) v standardním ventilačním systému jsou ventilátory vypnuty a ventily jsou aktivovány a zcela blokují jeho provoz.

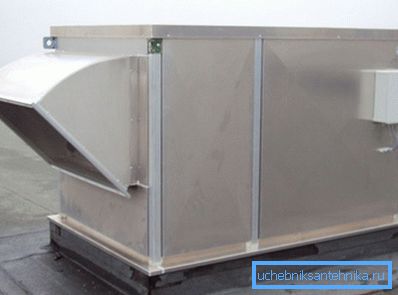

2. Zároveň jsou otevřeny ventily v systému odstraňování kouře; ventilátory - odsávací zařízení jsou napájena. Odčerpává spalovací produkty.
3. Souběžně s čerpáním znečištěného vzduchu do výtahových šachet a únikových cest jsou dodávány velké množství čistého pouličního vzduchu.

Hlavní technické problémy, které mohou vzniknout během provozu takového systému, jsou velmi předvídatelné. Při vysokých teplotách evakuovaných produktů spalování mohou být tenkovrstvé galvanizované ventilační kanály deformovány s netěsností; plastové části ventilátoru se v případě přehřátí rychle stanou nepoužitelnými.

Návod:

• Požární kanály jsou vyrobeny z černé oceli o tloušťce 1,2 milimetru.
• Všechny ventilátory a požární klapky pro ventilační systémy jsou vyrobeny z tepelně odolných materiálů.

Slovníček

Seznamte se s některými pojmy a definicemi spojenými s protipožárními ventilačními systémy.

Obecná terminologie

Taktická ventilace v případě požáru je poměrně nová technologie, která zahrnuje použití silných mobilních ventilátorů pro vytváření proudění vzduchu v hořící budově. Cíle jsou shodné s těmi, které jsou popsány výše - odstranění spalovacích produktů a dodávky čerstvého vzduchu pro evakuaci lidí a pro zajištění bezpečného provozu hasičského záchranného sboru.

Požáry řízené větráním jsou požáry s přebytkem hořlavých materiálů a omezeným průtokem kyslíku ventilačními kanály. Ke zhasnutí často stačí zcela zablokovat činnost ventilačních kanálů.

Zařízení

Budeme studovat některé prvky požárně-ventilačních systémů.

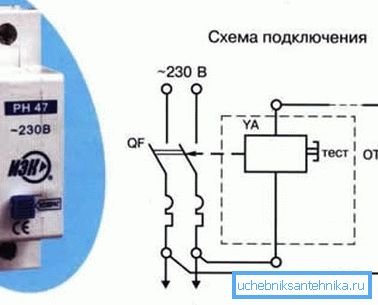

Nezávislé uvolnění je elektromagnetické zařízení, které vzdáleně vypne napájení ventilátorů signálem z ručního terminálu. Taková schéma vypnutí větrání v případě požáru vám umožní ručně duplikovat práci senzorů.

Protipožární ventilační mřížky jsou jednorázová zařízení, která zastavují cirkulaci vzduchu ve ventilačních kanálech při přehřátí. Jak je jejich práce realizována?

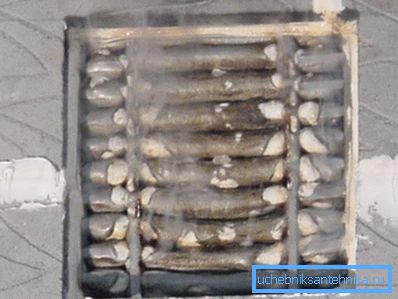

Mřížkové žebra (lamely) jsou tenkovrstvé vložky křemičitanu sodného. Při zahřátí nad 100 stupňů začne minerální základna rychle růst objemu, plní lumeny a zcela zastaví pohyb spalovacích produktů. Omezování požární odolnosti roštu je 45-120 minut.

Navzdory jednoduchému návrhu je cena výrobků poměrně vysoká: kulatá mřížka o průměru 100 milimetrů bude stát kupujícímu 3-3,5 tisíc rublů.

In-house instalace je velmi jednoduchá:

1. Mřížka je instalována v připraveném otvoru v potrubí.
2. Její rám je upevněn tepelně odolným silikonovým těsněním nebo cementovou maltou.

Na rozdíl od mříže může být požární klapka pro větrání několikrát spuštěna.

Co by mohly být tato zařízení?

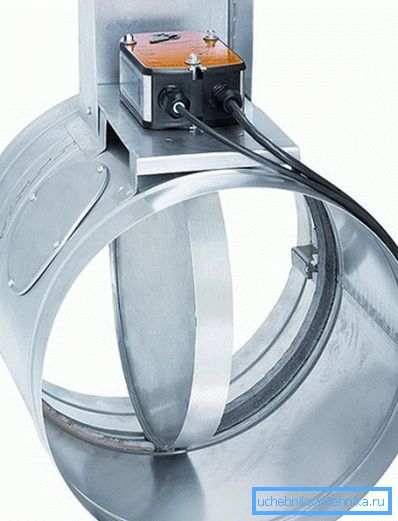

• Normálně otevřené (překrývající se větrání v případě požáru).

• Normálně zavřeno (otevření kanálů pro odstranění kouře).
• Dvojitá akce (zavření v případě požáru a otevření po jeho uhasení pro odstranění spalovacích produktů).

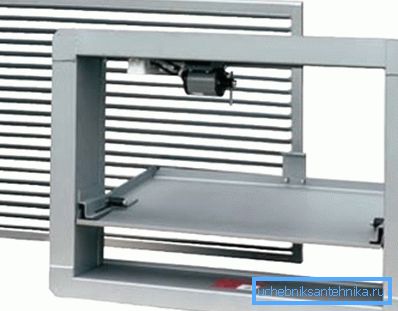

Princip funkce je jednoduchý a čistý: klapka v jedné z poloh úplně překrývá ventilační kanál. Jak a jak může být v pohybu?

Závěr

Samozřejmě, v našem miniaturním přehledu jsme čtenáře představili pouze malou část řešení používaných při návrhu ventilačních systémů.

Video v tomto článku, jako obvykle, mu nabídne další informace o kouření. Úspěchy!
