Pasy ventilačního systému: účel příjmu, forma a regulační

Co je certifikace ventilačních systémů? Jaké jsou požadavky na větrání stávajícími předpisy? Jaký by měl být pas ventilačního systému pro SNiP?

Pokusíme se odpovědět na tyto otázky.

Co to je?

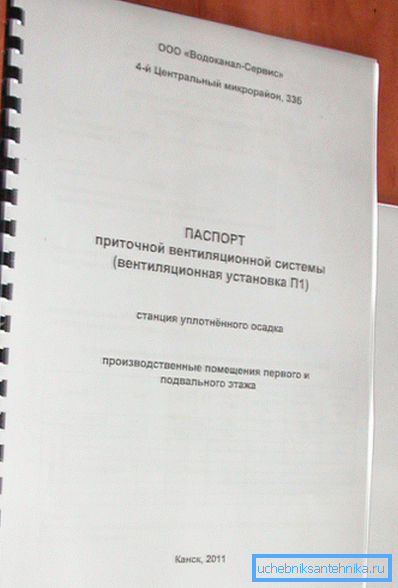

Pasy ventilačního systému jsou dokladem, který stanoví zákonné právo na jeho uvedení do provozu. Potvrzuje, že celý cyklus prací - vypracování projektu, instalace zařízení a jeho uvedení do provozu - byly provedeny v souladu se současnou regulační a technickou dokumentací (viz také článek "Střešní větrání" je jednoduchý, ale důležitý krok při zlepšování bydlení).

Co to je?

1. Pro oficiální registraci zakoupeného zařízení. Dokonce i v případě, že vzduchotechnická jednotka nebo jiný větrací článek je zakoupen v zahraničí a nemá domácí certifikaci, ventilační pas potvrdí, že vyhovuje současným požadavkům.
2. Chcete-li argumentovat v jakémkoli sporu s orgány dohledu. Například v případě kouře budov bude majitel vždy schopen prokázat, že nemohl být způsoben poruchami nebo nedokonalým větracím zařízením.

Důležité: i když máte všechny certifikáty pro zařízení, které splňují národní GOST, obdržíte pas ventilační jednotky pouze na základě testu.

Regulační požadavky

Jaké požadavky musí splňovat samotný ventilační systém? Jak vypadají její testy? Většina informací, o které máme zájem, lze nalézt v SNiP 3.05.01-85.

Požadavky na ventilační a klimatizační systémy

Vzduchové kanály jsou instalovány v souladu s projektem bez ohledu na to, zda má dodavatel potřebné vybavení pro montážní práce v požadované výšce a pomocí zvolené technologie. Jednoduše řečeno, vysvětlující, že ventilační kanál se posunul kvůli nedostatku lešení požadované výšky, se nikomu nedotýká.

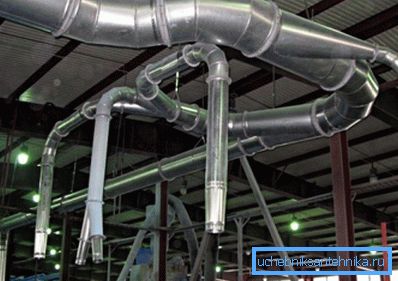

Pokud vzduchové potrubí přenáší vzduch s vysokou vlhkostí, ve spodní části by neměly být žádné podélné švy. Oblasti, kde může spadnout rosa, se položí se sklonem k odtoku; sklon by měl být rovný 1-1,5 cm na délkový metr délky.

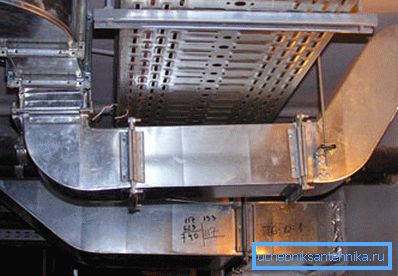

Pokud příruby spojující části těsnění na přírubách mohou vyčnívat směrem ven, ale nikoli směrem dovnitř. Materiál těsnění je regulován v závislosti na teplotních podmínkách:

  Důležité: pokud výrobní podmínky zahrnují přepravu vzduchu nasyceného parami kyselin, jako těsnění se používá gumová nebo plastová fólie odolná vůči kyselinám.

U bezrubových spojů je také seznam těsnicích materiálů vyjednáván v závislosti na podmínkách:

Všechny šrouby na přírubách musí být utaženy. Matice jsou umístěny na jedné straně příruby. Při vertikální orientaci příruby není jejich poloha regulována; s horizontální orientací se doporučuje umístit matice na dno.

Připojovací body potrubí (závěsy nebo podpěry) mohou být umístěny:

• S přírubou bez připojení a největší rozměry (průměr nebo bok) menší než 400 mm - s maximálním krokem 4 metry.
• S přírubovým připojením a největší velikostí větší než 400 mm - v krocích po 3 metrech.
• S přírubovým připojením a největším rozměrem 2000 mm - s roztečí 6 metrů. V tomto případě nesmí být závěsy a nástavce připojeny přímo k přírubě.
• Se svislou orientací potrubí - v krocích nejvýše 4 metry.

Nuance: pokud je výška podlahy menší než 4 metry, je svislý kanál ve stropě fixován. Maximální přípustná odchylka od svislice je 2 mm na lineární metr.

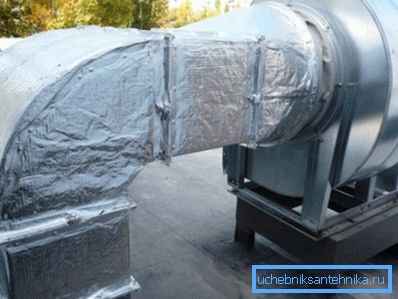

Vzduchové kanály jsou připojeny k ventilátorům s flexibilními vložkami, s výjimkou přenosu vibrací. Zpravidla se v této kvalitě používají skleněné vlákno. Vibrační vložky jsou instalovány v poslední instalaci těsně před testy.

Při sestavování svislého zvonovitého kanálu by zásuvky měly směřovat nahoru. Pro utěsnění zásuvky se používají konopné svazky impregnované roztokem azbestu a cementu s kaseinovým lepidlem. Zbývající dutiny jsou vyplněny azbestocementovým tmelem.

Po ztuhnutí tmelu se kloub přilepí hadříkem a nabarví olejovou barvou. Radiální ventilátory jsou připevněny k základům a proti vibračním podkladům pomocí kotevních šroubů. Současně samotné vibrační izolátory nejsou připojeny k podlaze; ale když jsou instalovány na kování, je nutná fixace.

Mezera mezi sací tryskou radiálního ventilátoru a jeho oběžným kolem nesmí překročit 1% průměru kola. Hřídel radiálního ventilátoru by měl být přísně horizontální. Vertikální orientace je nutná pouze pro ventilátory namontované na střechách budov.

Při montáži ventilátorů musí být elektromotor a oběžné kolo striktně zarovnány. Při použití ozubených řemenů jsou kladky kladky namontovány paralelně. Motorové lyžiny jsou připevněny vodorovně, rovně a dotýkají se základny celé roviny.

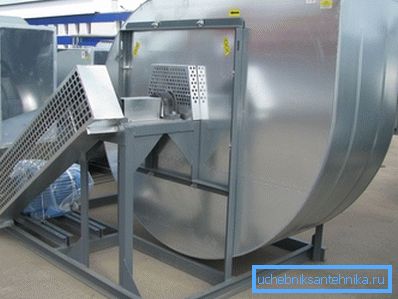

Spojky a řemeny mezi elektromotorem a pracovní částí ventilátoru jsou chráněny ochrannými kryty. Chráněno kovovou mřížkou o velikosti ok nejvýše 70 x 70 mm a sací tryskou ventilátoru, která není připojena k potrubí.

Průmyslové ohřívače vzduchu a klimatizační zařízení jsou instalovány přísně vodorovně a jsou upevněny na gumových těsněních; jejich těla a hlavní sestavy jsou sestaveny pásem z gumy o tloušťce 3 až 4 milimetry. Návod je konstruován tak, aby zabraňoval přenosu vibrací na stěny budovy a další zařízení.

Ventilační ventily by se měly otevírat a zavírat s minimálním úsilím, aby se mohly snadno otáčet rukama, bez páček a nástrojů. V uzavřené poloze by měly ventily ventilů pohodlně zapadnout na dorazy.

Požadavky na zkoušky

Jak si pamatujeme, certifikace ventilačních systémů předpokládá jejich testování.

Jak se provádějí?

• Konstrukce a stav ventilačních systémů jsou zkontrolovány tak, aby odpovídaly pracovnímu směru a požadavkům uvedeným výše.
• Zkontrolováno těsnost skrytých oblastí vzduchových kanálů.
• Všechna zařízení s vlastním pohonem, tlumiči a ventily jsou kontrolována na volnoběh.
• U ventilátorů se kontroluje shoda s údaji o pasu (otáčky, průtok vzduchu, generovaný tlak).

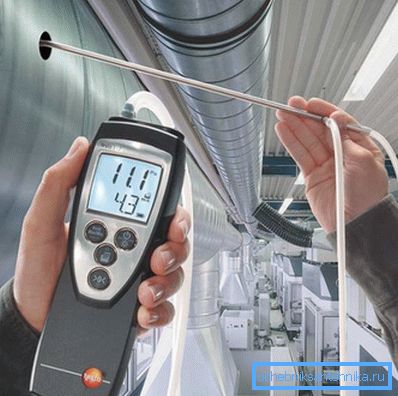

• Vyhodnocuje se účinnost výměny vzduchu jako celku a jeho soulad s projektem. Kromě jiného certifikace ventilace vyžaduje ověření přirozené cirkulace vzduchu.
• Hladina hluku se měří v několika projekčních bodech místnosti.

Maximální odchylka od návrhového proudu vzduchu, která nezasahuje do získání pasu pro ventilační systém, může být + 10% za předpokladu, že proudění vzduchu do prostor je přiměřené.

Formulář

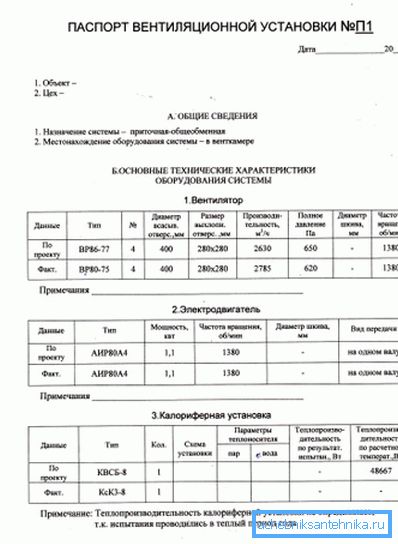

Jaká data by měla obsahovat cestovní pas k větracímu systému? Odpověď je uvedena v dodatku 2 ke stejnému SNiP 3.05.01-85.

Obecné informace

• Objekt a jeho umístění.
• Účel ventilačního systému a umístění zařízení.

Charakteristika zařízení

Pro fanoušky jsou uvedeny:

1. Typ
2. Průměr oběžného kola.
3. Tok vzduchu.
4. Celkový tlak
5. Frekvence otáčení
6. U zařízení s řemenovým pohonem - průměr řemenice.

Pro elektromotory:

1. Typ
2. Napájení.
3. Frekvence otáčení
4. Typ přenosu.
5. Průměr kladky (je-li k dispozici).

Pro topné a klimatizační zařízení:

1. Typ
2. Oběh chladicí kapaliny a vzduchu.
3. Typ chladiva.
4. Výsledky zkoušek výměníků tepla pro pracovní tlak.

Pro filtry:

1. Tok vzduchu.
2. Procento zachycení.
3. Odolnost proti proudění vzduchu.

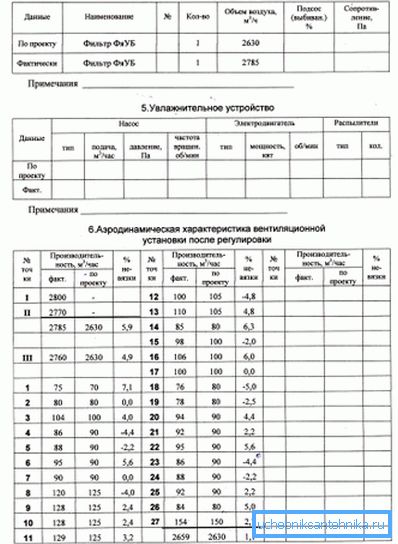

Pro zvlhčovače:

1. Typ
2. Tok vzduchu.
3. Tlak před postřikovačem.
4. Frekvence otáčení motoru a postřikovače.
5. Jeho typ a síla.

Navíc: rozměry průřezů potrubí, skutečná spotřeba vzduchu a jeho soulad s projektem jsou uvedeny v pasu.

Náklady na certifikaci ventilačních systémů začíná od 3 do 4 tisíc rublů a ze zřejmých důvodů silně závisí na složitosti systému. Některé organizace dávají přednost vyhodnocení své práce na prostoru větrané místnosti. V tomto případě se cena pohybuje od 50 do 100 rublů na metr čtvereční.

Závěr

Doufáme, že jsme mohli odpovědět na všechny otázky, které se v čtečce shromáždily (také si přečtěte článek Ventilační ventil - pohledy a funkce).

Jako vždy, určité množství dalších tematických informací naleznete v videu v tomto článku. Úspěchy!
