Odvzdušňovací ventil: zařízení, princip činnosti, instalace

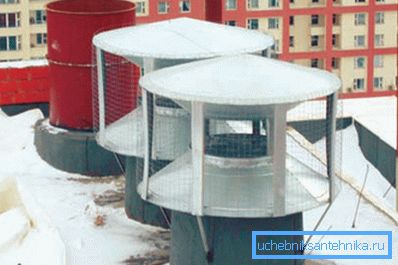

Deflektor ventilace je jednoduché zařízení, které umožňuje zvýšit účinnost systému o 20%. Chceme hovořit o principu fungování, o vlastnostech a typech těchto zařízení a také o tom, jak namontovat ventilační deflektor vlastními silami.

Deflektory ventilačních systémů

Zařízení a princip činnosti

Především je nutné zjistit, jaký je deflektor ve větrání, protože rozsah působení výrazně ovlivňuje konstrukci zařízení. V napájecích a výfukových systémech přirozeného větrání je deflektor instalován na horní straně výfukového kanálu pro zvýšení tahu v důsledku vytváření oblasti snižujícího se tlaku.

Princip fungování zařízení je založen na Bernoulliově zákoně, jehož jedním z důsledků je účinek ředění vzduchu v proudu s měnícím se průřezem. Čím vyšší je průtok, tím výraznější pokles tlaku.

Dávejte pozor! Vidíme proto, že díky větrné energii, která vyfukuje potrubí, vzniká v oblasti jeho špičky relativní vakuum, které způsobí, že vzduchové hmoty uvnitř potrubí směřují směrem nahoru, což vytváří další tah.

Pokud zvážíme ventilační deflektor, uvidíme několik hlavních částí (varianty TsAGI):

1. Difuzér. Jedná se o kus trubky ve tvaru zkráceného kužele, který se nosí úzkou stranou na trubce. Zvyšuje tlak v trubce na špičce, čímž se zvyšuje tlakový rozdíl a aktivita odsávání odváděného vzduchu proudícími větrem;
2. Deštník nebo čepice. Slouží k ochraně kanálu před srážkami, úlomky a jinými cizími předměty;
3. Vnější válec nebo pouzdro. Protíná tok větru, vytváří se v oblasti nízkého tlaku.

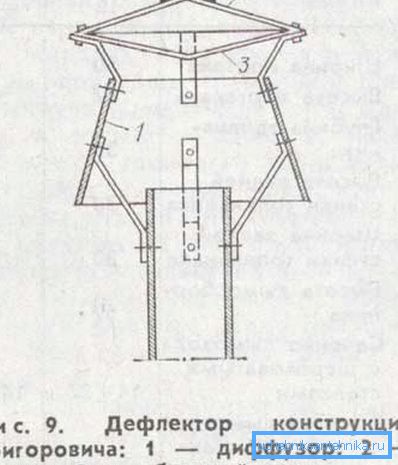

Ve verzi konstrukce Grigorovicha uvidíme trochu jiný obrázek.

Struktura zařízení zahrnuje následující uzly:

1. Difuzér. Zde vidíme stejný zkrácený kužel, ale opotřebený na trubce má širokou stranu a část této strany přesahuje část špičky. Tento detail se také nazývá "sklo", v tomto případě bude hlava trubky "spodní sklo";
2. Deštník nebo čepice. Provádí ochrannou funkci, jako v předchozím příkladu;
3. Zpětný kužel. Je instalován pod kapotou s jeho shora dolů a slouží k zabránění akumulaci vzduchu pod deštníkem a také k vytvoření, spolu s difuzérem, zužujícího se větru nad koncovým víčkem.

Dávejte pozor! Ve variantě Grigorovich vidíme, že k vyhození dochází ve dvou směrech: ve směru zpětného kužele a ve směru široké strany difuzoru. Průtok pod reverzním kuželem se zvyšuje v důsledku zúžení kanálu, což vede ke zvýšení tlakového rozdílu.

Druhy

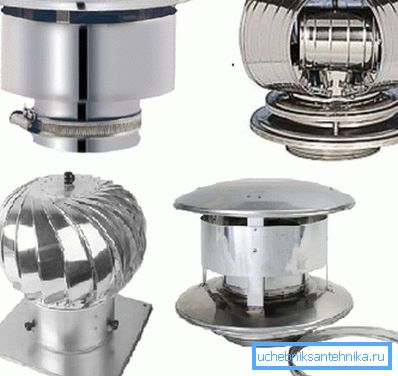

Výběr ventilačního ventilu by měl být založen na volně dostupných odrůdách a povětrnostních podmínkách ve vaší oblasti.

Zvažte nejběžnější modely:

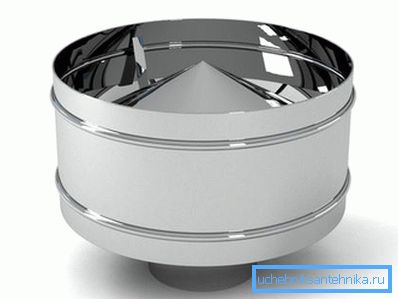

• Návrh centrálního aerohydrodynamického institutu (TsAGI) je jedním z nejoblíbenějších odrůd. Designové prvky, které jsme diskutovali výše;
• Model Grigorovič. To je možná nejběžnější typ deflektoru v naší zemi iv zahraničí. Návrh je rovněž popsán v předchozí kapitole;
• Astato otevřený deskový design. Také velmi běžné a populární kvůli jednoduchému zařízení a efektivní práci;
• Rotary modely. Jsou to složitá zařízení s rotující částí a speciální systém čepelí, které tuto rotaci podporují. Charakteristickým znakem je vyšší cena a efektivita.

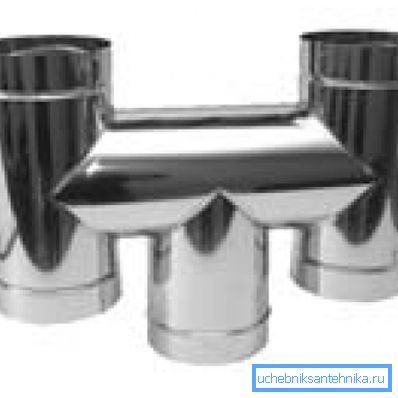

• H modely. Ty se vyznačují přítomností dvou deflektorů najednou na jednom konci;
• Deflektory, větrání. Jedná se o rotační trysky s kýlem, který otočí strukturu ve směru větru tak, aby její proudy spadly do systému otvorů a lopatek, což způsobilo účinek vytlačování plynu z potrubí.

Dávejte pozor! Výstupní potrubí je zpravidla zobrazeno na střeše. To vytváří rozdíl v gravitačních hodnotách tlaku vzduchu a také umožňuje, aby byl deflektor instalován v prostoru otevřeném větru.

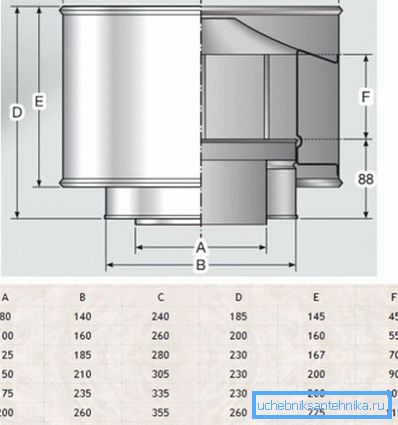

Kromě koncepce přístroje budeme potřebovat rozměry průřezů kanálů a válců nebo jejich poměr. Výpočet deflektoru pro ventilaci se provádí na základě těchto poměrů nebo se provádí od začátku pro konkrétní zařízení.

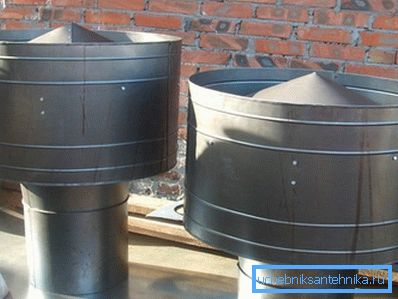

Když mluvíme o materiálech, ve většině případů jsou všechny modely vyrobeny ze dvou druhů surovin: kovu nebo plastu. Nejčastěji se používá galvanizovaná ocel, cín, nerezová ocel a hliník.

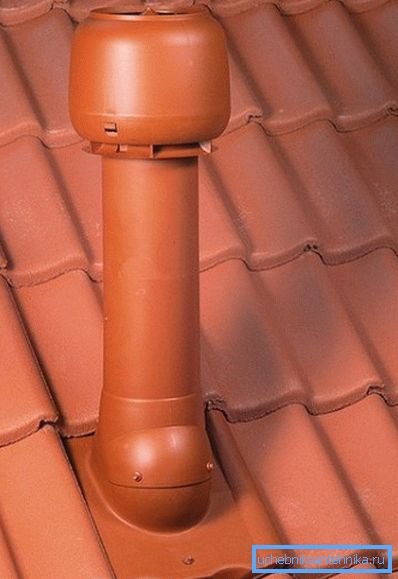

Plastový odvzdušňovací ventil má nižší náklady, různé barvy, ale bojí se vysokých teplot a rychle se dostává do havarijního stavu.

Montáž

Pro ty, kteří zakoupili deflektor, naše pokyny pro instalaci:

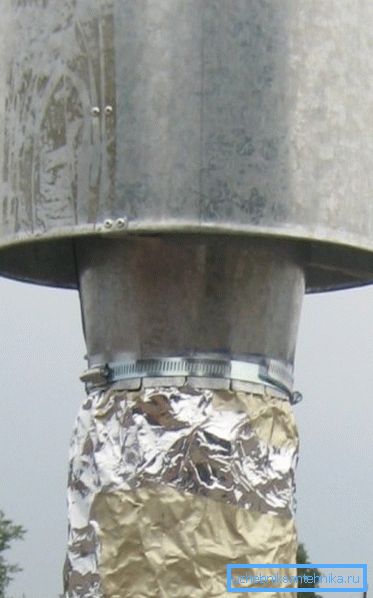

1. Ve většině modelů má zařízení spodní trysku, která se nosí na trubce a je upevněna svorkami, šrouby nebo nýty. Svorka - nejjednodušší způsob montáže;

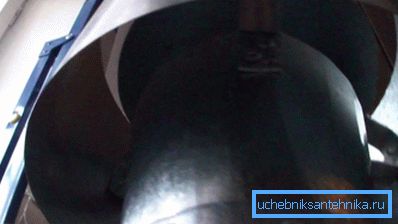

1. Rozdělovač na dolní trubku je připevněn ke konzolám se závitovým připojením. Obvykle se jedná o tři nebo čtyři konzoly, které jsou připojeny ke koncové části trysky maticí a protilehlé konce oddělujících konzol jsou vloženy do otvorů na difuzéru a jsou také připevněny maticí;

1. V horní části rozvaděče je umístěn stojan pro krytku. Mohou to být šroubové konzoly nebo šroubované desky. Uzávěr s nebo bez zpětného kužele je připevněn ke sloupkům.

Dávejte pozor! Průměr deštníku musí překročit průměr výstupu difuzoru, jinak dojde k poklesu srážky uvnitř kanálu.

Závěr

Použití deflektorů umožňuje zvýšit ventilaci odsávání a chránit ji před vloupáním. Je také možné zvýšit celkovou účinnost systému a chránit ho před reverzním tlakem.

Video v tomto článku vám pomůže lépe porozumět pravidlům zařízení a instalaci tohoto návrhu.
