Návrh vytápění a větrání - ekonomické vytápění a větrání
Mikroklima v každé místnosti je určitou optimální sadou parametrů, ve které se člověk cítí pohodlně a může pracovat produktivně. To je ovlivněno zejména takovými parametry, jako je vlhkost, teplota vzduchu, složení vzduchu. A splnění hlavní části úlohy udržení stability mikroklimatu spočívá na ventilačních a vytápěcích systémech, takže je třeba věnovat zvláštní pozornost problematice návrhu.

Má smysl kombinovat systémy vytápění a větrání?
Většina lidí v naší zemi je zvyklá na tradiční ohřev vody a otázka kombinace větrání a vytápění není dokonce zvažována vážně, ale marně. Koneckonců konstrukce ventilačního systému a topení jako celku umožní maximální využití schopností vzduchových kanálů, v chladné sezoně nebudou stát prázdné.

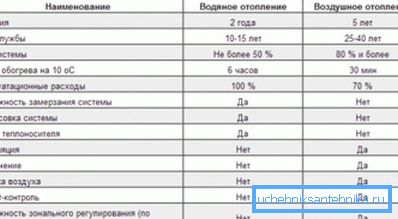

Kromě toho systém vytápění vzduchu má několik výhod oproti tradičnímu systému, kde se voda používá jako nosič tepla.
Použití vzduchu jako chladiva umožňuje:
- prodloužit životnost systému (trvanlivost systému vytápění vzduchu dosahuje 40 let);
- zkrátit dobu zahřívání místnosti;
Dávejte pozor! V případě vodního systému musíte počkat, dokud radiátor nevypustí dostatek tepla, to trvá několik hodin. Vzduchový systém dodává místnost předhřívaným vzduchem, stačí jen počkat, až se mísí se studeným vzduchem. Bude to trvat jen 20-30 minut.

Obecná ustanovení o návrhu systémů větrání a klimatizace
Bez ohledu na návrh vytápění, větrání a klimatizace malého sídla nebo výškové budovy by výsledkem provedené práce měly být 2 dokumenty:
- textová část - ve vysvětlující poznámce návrhář označuje obecná technická řešení přijatá v projektu. Zejména výpočet odůvodňuje přijatou část vzduchových kanálů, výkon klimatizačního systému a topných systémů. Pokud bude systém instalován v průmyslovém podniku, je nutné uvést způsoby ochrany vzduchových kanálů před agresivními médii;
- grafické části - výkresy by měly obsahovat schéma topení, klimatizačních a ventilačních sítí. V případě kombinace větrání a ohřevu vzduchu je práce mírně zjednodušena.

Pokud jde o výkresy, je třeba poznamenat, že musí být provedeny v souladu s GOST 21.602-79, jednoduchá náčrtka ručně na grafu je nepřijatelná.
Dávejte pozor! Pokud navrhujete větrání a ohřev malého domu s vlastními rukama, pak to samozřejmě můžete udělat bez GOST, hlavní věcí je, že zaměstnanci rozumí všemu. V ostatních případech je přísné dodržování standardu povinné.
Pravidla pro kreslení výkresů
Výkres musí obsahovat nejen schematické znázornění samotného projektovaného systému, ale i plán domu, jinak nebude možné posoudit, zda je kanál správně položen.
Pokud jde o návrh systémů pro vícepodlažní budovy, je obecně nutné:
- čerpat na listu A1 půdorys budovy;
- k číslování prostor, zatímco číslování je prováděno v souladu s požadavky GOST 21.602-2003, který byl přijat místo sovětského regulačního dokumentu GOST 21.602-79. Pokud jde o číslování objektů, mělo by být číslo umístěno v kruhu, číslování se provádí od levé části výkresu, první číslo se používá k označení počtu podlah a všechny ostatní jsou ve skutečnosti počet míst;
- pak je na stejném plánu nezbytné bez rozporů rozměry obvodových konstrukcí, to je základ pro následné výpočty tepelných ztrát;
- pokud bude použito ohřev vody, bude vybráno místo pro lokalizaci uzlu, na každém patře bude vyznačeno uspořádání potrubí a budou uvedeny umístění radiátorů;

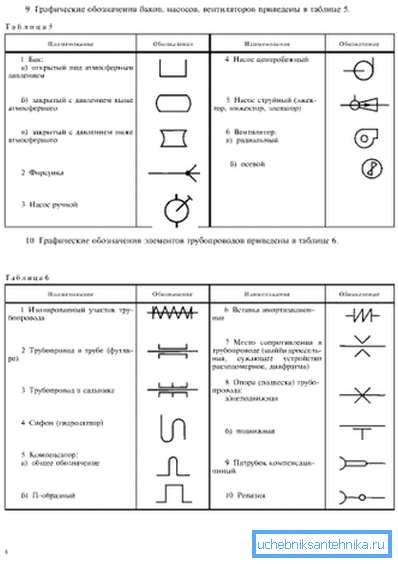

Dávejte pozor! GOST na pracovních výkresech topení a větrání poskytuje jasný seznam přípustných symbolů. Kreativita v této věci je nepřijatelná a příklady některých zápisů budou diskutovány níže.
- to samé platí pro zobrazení na deskách vzduchových kanálů a klimatizačních systémů.

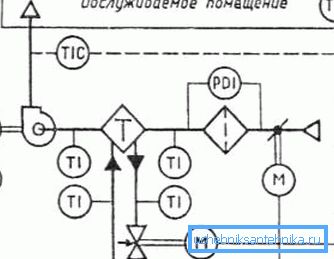

Přijaté konvence ve výkresech

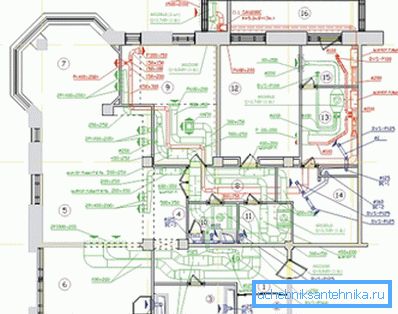

Obecně platí, že návrh ventilačního systému začíná skutečností, že podlahy ukazují svou konstrukční polohu. Poté je nutné provést incizi ve všech místnostech, kde je zajištěna ventilace.
Na těchto řezech je nutné ukázat konstrukční polohu větracích mřížek (jsou vyznačena výška jejich umístění a rozměry), kromě toho je třeba zobrazit:
- ventilační kanály a důl (znázorněny čárkovaně);
- označte ústí ventilačního hřídele a střed okna;

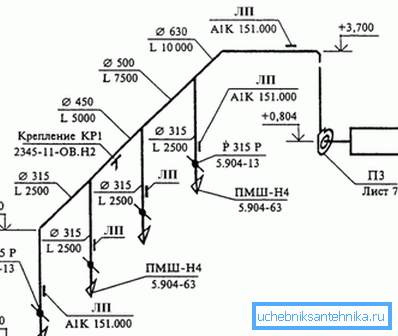

- Zhotovené řezy a půdorysy budovy slouží jako základ pro kreslení axonometrického projekce ventilačního systému.

Dávejte pozor! Stejný pokyn platí také pro návrh systémů vzduchového vytápění v kombinaci s ventilačním systémem prostor.
Při vytváření výkresů platí následující pravidla:
- každý prvek ventilačního a topného systému musí být označen a připevněn k jeho sériovému číslu (v rámci stejné značky). Například sací systém s přirozenou cirkulací je označen jako PE, s nuceným - P, vzduchová clona ve výkresu je označena písmenem U a topné jednotky mohou být označeny písmenem A.

Projektové výkresy GOST topení a větrání nejsou omezeny pouze na jeden dokument z roku 2003.
Označení některých prvků ventilačních a topných systémů je uvedeno v samostatných normách:
- při označování potrubí a tvarovek na listu je třeba dodržovat doporučení GOST 21.206-93;
- GOST 21.205-93 by měl být použit, pokud je nutné na výkresu zobrazit takový prvek, jako je izolace potrubí, odpisová vložka, podpora a další specifické prvky. Stejná norma se používá k označení směru proudění vzduchu, nádrží, potrubí a podobně;

- GOST 21.112-93 věnovaný symbolům zvedacího a přepravního zařízení.
Dávejte pozor! Při zobrazení symbolů tohoto typu na výkresu je třeba vzít v úvahu měřítko.
Obecná příručka pro design

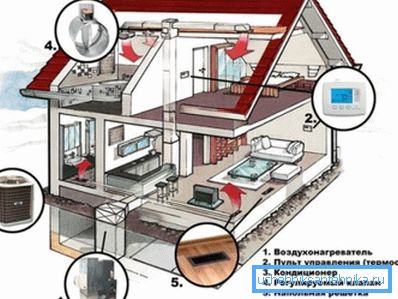

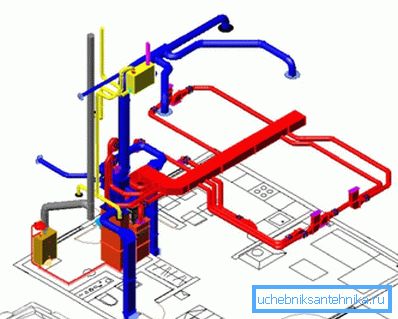

Ventilační systém kombinovaný s topným systémem pracuje podle následujícího principu:

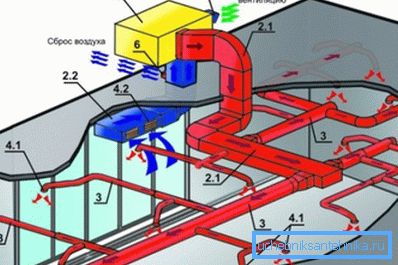

- teplý vzduch je dodáván přes napájecí potrubí do místností domu;
- přes výfukové potrubí je vzduch odebírán z prostor, čerstvý vzduch je smíchán z ulice a vzduchová směs je přiváděna zpět do topné jednotky;
- po opakování tohoto procesu.

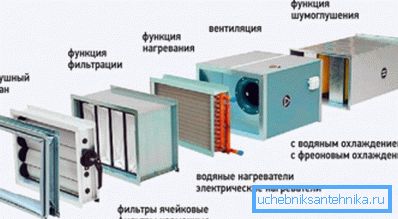

Dávejte pozor! Takové systémy jsou nutně vybaveny filtračním systémem, často je zde funkce dodatečné vlhkosti. Oběhový vzduch vyžaduje další čištění, protože není zcela nahrazen čerstvým.

V soukromé výstavbě v každém případě, návrh vytápění, větrání a klimatizaci individuálně, ale můžete formulovat několik univerzálních pravidel:

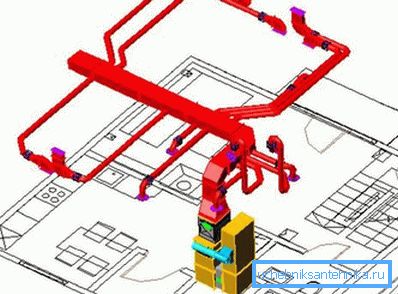

- Kanál přívodního vzduchu je vhodně umístěn mezi podlažími. Zvláště tato možnost je vhodná pro konstrukci rámové konstrukce, trubky nebudou zabírat jeden centimetr volného prostoru místnosti. Tímto umístěním ve 2. patře tekoucí vzduch proudí z podlahové úrovně a na 1. - od stropu;
Dávejte pozor! Mějte na paměti, že teplá vzduch proudí z přívodních mříží, a proto je nežádoucí umístit je přímo nad pohovku, křeslo atd. Současně je nežádoucí umístit je přes záclony - je nepravděpodobné, že by se někdo potěšil podívat na neustále mávající záclony.
- pokud jsou železobetonové podlahy, je lepší umístit vzduchové kanály v rozích stěn. Pak mohou být snadno překryty pomocí víceúrovňového stropu.

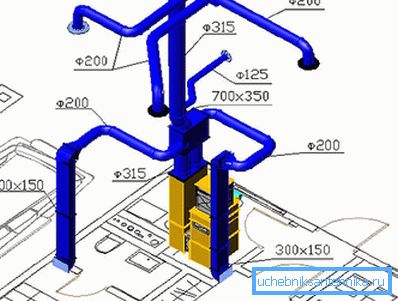

Některé funkce existují ve vztahu k umístění výtlačného kanálu.
Správná konstrukce systémů vytápění a větrání tak vyžaduje, aby:
- vzduch se dostal do výfukového potrubí ve spodním patře - na úrovni podlahy. Faktem je, že zde vytápěný vzduch vstupuje do místností zhora, proto jeho plot blízko podlahy přispívá k rovnoměrnějšímu ohřevu místnosti;

- na druhém a následném podlaží by měl plot opustit strop - teplý vzduch stoupá a hromadí se v této zóně, která nezáleží na osobě;
- je na tomto kanálu, že má smysl umístit tlumič pro regulaci toku vzduchu, v zimě to pomůže ušetřit na účtech za elektřinu;
- Zvláštní pozornost by měla být věnována zvukové izolaci vzduchových kanálů v oblastech sousedících s topným zařízením. Může mít smysl používat v těchto oblastech flexibilní vzduchové kanály nebo použít vnější izolaci proti hluku;
- v létě nebude topení fungovat, takže odsávací větrací otvor musí mít střešní výtok, v teplé sezóně bude přes něj odstraněn znečištěný vzduch;
- míchání čerstvého vzduchu z ulice lze provést pomocí zdířkových ventilů.

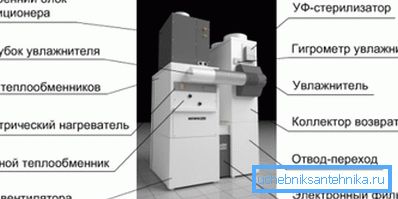

Samostatně je nutné zmínit zdroj tepla. Samozřejmě můžete použít instalaci, pracovat na elektřině, ale takové systémy lze sotva nazvat ekonomické, a pro venkovské domy závislost na elektřině není nejlepší volbou.

Proto se často používají instalace, u kterých je topný článek připojen ke konvenčnímu topnému kotlu (na kotle elektrické nebo na tuhé palivo nezáleží). Náklady na provoz těchto systémů jsou o 20-30% nižší ve srovnání s konvenčním ohřevem vody.

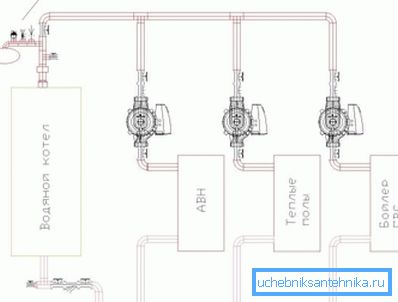

Dávejte pozor! Kromě toho může být kotel současně používán pro přívod teplé vody a například pro "teplé podlahy".

Jednoduchý výpočet systému ohřevu vzduchu kombinovaný s větráním čerstvého vzduchu
Zde, samozřejmě, hodně závisí na uspořádání cirkulace vzduchu. Pokud se například použije pouze částečná recyklace, ušetří se tím trochu na elektřině, protože ohřívač nemusí mít při ohřevu vzduchu při teplotě, která je stejná jako vnějšku, ztrátu energie.
Na druhé straně možnost částečné recyklace není vždy z hygienického hlediska vždy přijatelná čistě z hygienického hlediska, protože část znečištěného vzduchu zůstane v místnosti. Ale nulová recyklace, zvláště v chladné sezoně, bude stát majitelům hodně, ale vzduch bude zaručen čistý.
Výpočet ohřevu vzduchu kombinovaného s větráním se provádí za předpokladu, že teplota místnosti musí být udržována. Příliv by neměl trpět, to znamená, že frekvence výměny vzduchu v místnosti by měla být také konstantní hodnotou.

Příkladem je velmi zjednodušená verze výpočtu, ale je vhodná například pro soukromou výstavbu.
Celý výpočet lze rozdělit na 3 jednoduché kroky:

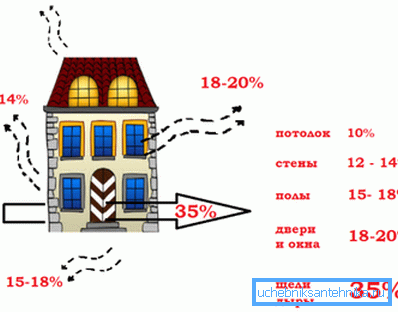

- Je třeba určit tepelné ztráty v místnosti. Pro zjednodušení výpočtu je vhodné použít online kalkulačku, což umožní zohlednit jemnosti, jako je typ okna s dvojitým zasklením instalovaným v bytě, klimatické pásmo apod. Při ručním výpočtu má mnoho začátečníků problémy s tímto;

Dávejte pozor! Správnost této položky závisí na schopnosti ohřívače udržovat požadovanou teplotu v bytě. Pokud je například výsledek podhodnocen, ohřívač se prostě nedokáže vyrovnat a můžete zapomenout na pohodlí.
- Poté je třeba nastavit teplotu, která se má udržovat v místnosti a výstupní teplotě (na výstupu ohřívače), a stanovit tok vzduchu za stanovených podmínek. Výpočet se provádí podle vzorce
G = Qp / [s • (tg-tv)],
v tomto vzorci se používá následující poznámka:
- Qp - tepelná ztráta, vypočtená v předchozím stupni, W;
- c je tepelná kapacita vzduchu, J / (kg • K), referenční hodnota je považována za 1005;
- tg a tv - teplota ohřívače a teplota v místnosti, C.
- Určeno spotřebu tepla, která bude muset vynaložit na vytápění tohoto vzduchu pomocí vzorce
Qn = G • c • (Tv-tn),
kde tn je teplota venkovního vzduchu, С.
Příklad výpočtu
Jako příklad provedeme jednoduchý výpočet, jehož úkolem je provést výpočet vytápění a větrání za předpokladu, že budou pracovat společně.
Jsou přijaty následující počáteční údaje:
- v místnosti jsou instalována okna s dvojitým zasklením a plocha zasklení je v procentech 20% plochy stěny;
- přijatá venkovní teplota -30 ° C;
- v místnosti je pouze jedna stěna;
- prostor prostoru - 20 m2;
- dům by měl neustále udržovat teplotu na +20 ° C, teplota přívodu +50 ° C;
Výpočet se provádí podle doporučené metody:
- tepelná ztráta pro takový případ je 2,26 kW;
- průtok vzduchu pro tento případ by měl být G = 2260 / (1005 (50-20)) = 0,075 kg / s;
- teplo pro vytápění bude potřebovat Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. Na základě těchto údajů můžete vybrat topné zařízení podle charakteristiky pasu.
Shrnutí
Navrhování ventilačního systému na první pohled se může zdát jednoduché - položit pár trubek a přivést je ke střeše. Ve skutečnosti je vše mnohem složitější a v případě, kdy je ventilace kombinována s ohřevem vzduchu, složitost úkolu se zvětšuje pouze proto, že je třeba zajistit nejen odstranění znečištěného vzduchu, ale také dosažení stabilní teploty místností.
Video v tomto článku je teoretické, v němž odborníci poskytují odpovědi na řadu obecných otázek.
