Návrh ventilačních systémů - hlavní rysy tohoto druhu práce
Jak je známo, mikroklima v domě a jiných místnostech závisí do značné míry na tom, jak efektivně a účinně dochází k výměně vzduchu. Vzhledem k tomu, že instalace a konstrukce ventilačních systémů a klimatizace jsou poměrně drahé, má smysl seznámit se s hlavními rysy tvorby takových projektů, ušetří spoustu peněz a umožní vám vyhnout se nejčastějším chybám.
Druhy větrání v soukromých budovách
Vzhledem k tomu, že návrh a výpočet větracích systémů na průmyslových a jiných velkých objektech vyžadují hluboké znalosti v této oblasti a komplexní výzkum, je třeba, aby tyto práce prováděly výhradně odborníci. Co houpají soukromé domy, a pak udělat jednoduchý projekt na síly i těm, kteří nemají znalosti v této oblasti.
V malých obytných budovách jsou realizovány 2 hlavní typy systémů, každý z nich budeme podrobněji zvážit:
| Přírodní větrání | Jeho hlavními výhodami jsou jednoduchost a nízká cena, protože nepotřebujete další vybavení, jehož cena je docela působivá, navíc takové komunikace nevyžadují pravidelnou údržbu. Nevýhody zahrnují špatnou funkčnost v budovách s hustými zdmi, místnosti s velkou plochou a složitost projektu v již postavených budovách. |
| Nucené větrání | Tato možnost je pokročilejší, protože pohyb vzduchu je zajištěn ventilátorem nebo celým vstřikovacím systémem. Z výhod můžeme vyzdvihnout možnost úpravy výměny vzduchu, přítomnosti filtrů, regulace teploty a vlhkosti v místnostech. Nevýhody jsou značné náklady a složitost projektu s vlastními rukama |
Projekční a konstrukční práce
Jak je uvedeno výše, návrh a instalace systémů větrání jsou samy o sobě možné pouze na malých objektech, kde je složitost komunikace nízká a pravděpodobnost chyb je minimální. Zvažte, které faktory jsou zásadní pro každou etapu.
Projektování

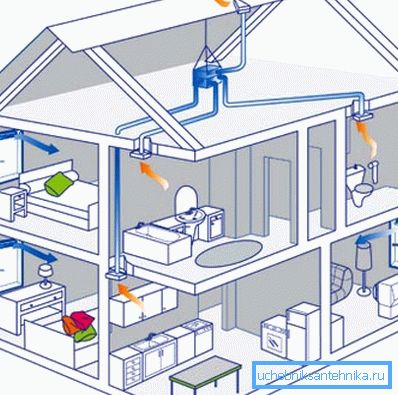

Nejdříve musíte rozhodnout o typu systému, který bude implementován.
Pokud jde o přírodní možnosti, lze identifikovat následující důležité faktory:
- Maximální vzdálenost od vstupu do vývodu v systému by neměla přesáhnout 6 metrů, což zajišťuje potřebnou trakci a zaručuje vysokou efektivitu systému.
- Vstupy by měly poskytovat požadovaný průtok vzduchu (jak jej vypočítat, budeme se dívat o něco níže).
- Výstupní kolektor musí být umístěn necelý 1 metr od povrchu střechy, jinak se tlak může měnit pod vlivem větru.
Dávejte pozor! Zapamatujte si dvě jednoduchá pravidla: v systému přirozeného větrání by měl být minimální počet ohybů a délka kanálů by měla být co nejkratší. To zajišťuje vysokou efektivitu systému.

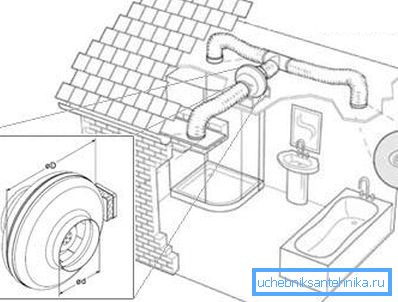

Pokud jde o komunikaci s nucenou cirkulací vzduchu, je důležité si uvědomit, že návrh ventilačních systémů se provádí s přihlédnutím k následujícím požadavkům:
- Nejdříve je rozhodnuto, z jakých prvků bude tento systém sestávat, což je velmi důležitá fáze, ve které je přesnost důležitá, protože získávání nadbytečných prvků, jako je jejich nedostatek, v procesu práce je extrémně nežádoucí.
- Dále musíte určit, kde budou tyto nebo jiné prvky systému umístěny, je nejlepší vytvořit plán pro každou místnost a určit, které uzly budou umístěny přesně v ní.
- Nejlépe je třeba zahrnout projekt větrání do obecného plánu budovy, takže je mnohem jednodušší provést instalaci, protože vzduchové kanály mohou být umístěny v dutinách stěn a mezi podlahovými přepážkami. Dále budou zpočátku poskytnuty otvory pro určité prvky a jejich upevňovací body, což později zjednoduší práci.
- Zvláštní pozornost by měla být věnována takovým prostorům, jako je kuchyň, koupelna, koupelna, komora, kotelna - potřebují kvalitní větrání a větší výměnu vzduchu (například v místnosti s vysokou vlhkostí by měl být objem výměny vzduchu za hodinu třikrát vyšší než v obytných místnostech ).
Dávejte pozor! Pro zjednodušení montážních a montážních prací se někdy doporučuje použít ne okrouhlé, ale čtvercové nebo obdélníkové trubky, je mnohem vhodnější umístit je do dutin a externí způsob ukládání těchto komunikací vypadá mnohem lépe.
Projekční práce
Chcete-li začít pracovat, musíte mít plán budov s parametry všech pokojů a jejich účelem. Množství požadovaného vzduchu se počítá jednotlivě pro každou místnost a měří se v metrech kubických za hodinu.
Existují dvě hlavní metody výpočtu požadované výměny vzduchu pro pokoj, budeme zvažovat rysy každého z nich:
- Můžete použít multiplikační faktor, který je vynásoben objemem konkrétní místnosti. To znamená, že délka místnosti je vynásobena šířkou a výškou, výsledkem je objem v kubických metrech. U obývacích pokojů je koeficient 1, tj. Množství výměny vzduchu za hodinu se rovná jejich objemu, u koupelen a technických místností je koeficient 3.
- Další možností výpočtu je použití norem pro spotřebu vzduchu na osobu. U ložnic to je 20 kubických metrů za hodinu, u ostatních obytných místností 40, v domácnostech, v koupelnách a v kuchyních - 60. To znamená, že v obývacím pokoji domu, kde žijí trvale 4 osoby, by měla být výměna vzduchu 160 m3 hodina, tato jednoduchá instrukce pomůže k rychlému a přesnému výpočtu.
Důležité je také zvolit velikost vzduchových kanálů, zejména pokud je návrh ventilačního systému prováděn nezávisle. Níže je tabulka, kterou můžete určit objem výměny vzduchu v závislosti na průtoku.
Dávejte pozor! Nezapomeňte, že minimální přípustný průměr kanálů přírodní výměny vzduchu nesmí být menší než 10 cm, u povinných systémů - ne méně než 6 cm.
Závěr
V každém případě by bylo nejlepším řešením dohodnout se na dokončeném projektu a výsledcích výpočtů specialisty. Video v tomto článku vám pomůže lépe porozumět některým vlastnostem dané práce.
