Návrh ventilace v domě: regulační požadavky a užitečné tipy

Tématem tohoto článku je design větrání v soukromém domě. Neexistují žádné abstraktní teoretické studie a doporučení: navrhovaný materiál je souhrnem praktických zkušeností autora při navrhování ventilačního systému ve vlastním domě.

Předmluva

Před několika lety se autor těchto řádků dostal do nového domu. Budova přitahovala krásný výhled z oken a vynikající opravy; První dojmy, samozřejmě, byly nadšené.

V první zimě (je třeba poznamenat, spíše mírné: pro zimní Krym, dokonce -5 je považováno za vzácný mráz) odhalilo řadu problémů.

• Okuláry kovoplastových oken byly neustále zamlžené. Kondenzát se chystá k pádu a kalužích na okenní parapetu.
• Po nějaké době se vzduch v domě stal těžkým a křiklavým. Byly to nepříjemné pachy.

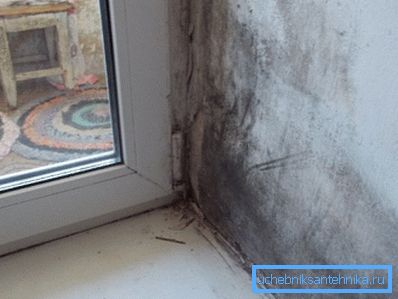

• Koutky začaly tlumit; stěny byly mokré na dotek. Doslova o měsíc se objevila houba.

  Poznámka: forma je nejen ošklivá. Houba urychluje zničení kapitálových struktur; Kromě toho jsou produkty její životně důležité činnosti považovány za velmi škodlivé pro zdraví obyvatel kontaminovaného bydlení.

• S zdánlivě poměrně pohodlnou teplotou +18 ° C doma byla subjektivně velmi chladná.

Naposledy hrála rozhodující roli. Po několika desetiletích na Dálném východě se myšlenka zmrazení na Krymu zdála tak nepřirozená, že bylo rozhodnuto věnovat celou dobu a úsilí vyřešení tohoto problému. To (příčina) bylo snadné najít: dům byl zcela nepřítomen ventilační systém.

V té době se zdálo, že projekt domu pro ventilaci je něco extrémně nepřípustného a vyžaduje vysoce specializované znalosti: došlo k katastrofickému nedostatku zkušeností a znalostí. Další akce byly spáchány vnitrostátní metodou pokusů a omylů. Tento článek je pokus sdílet dobré nápady.

Regulační požadavky

Návrh a výpočet větrání v soukromém domě bylo docela logické, aby začal výzkumem regulační dokumentace. Hledání bylo krátkodobé: instrukce byla nalezena v domácí SNiP 31-02-2001 Rodinné obytné domy.

Za prvé se ukázalo, že teplota udržovaná v domě nesplňuje současné normy.

Změna klimatizačních zařízení, která ohřívala dům, zvyšovala spotřebu energie, avšak předvídatelně neměla nic smutného obrazu: byla stále vlhká a velmi chladná ve všech pokojích. Ano, navzdory vhodné teplotě.

Část, která se přímo týká větrání, poskytla nové myšlení.

Bylo snadné vypočítat objem vytápěné podlahy v zimě: 240 metrů krychlových. Nicméně kvůli specifickému uspořádání, nedostatku plynových zařízení a přítomnosti pouze dvou trvalých obyvatel byl výpočet odvětrávání domu upraven z důvodů úspory tepla: namísto hodinové výměny vzduchu v objemu 240 m3 bylo rozhodnuto zastavit polovinu větrací kapacity.

Vařte práci.

Implementace

Výběr schématu

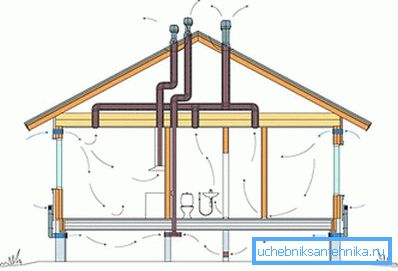

V již zmíněném SNiP 31-02-2001 existují tři pojmy ventilace:

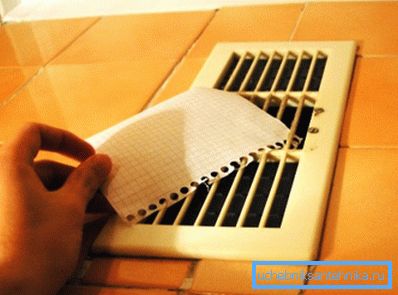

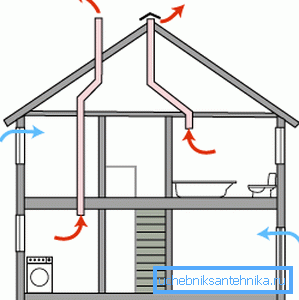

• Přírodní - když je odváděný vzduch přiváděn do ventilačního kanálu kvůli přirozenému oběhu. Vyhřívá se, vyběhne a je na příjmu vzduchu; přívod je zajištěn ventilačními mřížkami v dolní části stěn nebo odsáváním nekonsolidovanými dveřmi a okny.

• Vynucené - s čerpáním výfukových plynů a vynucením fanoušků čerstvého vzduchu.
• Kombinované - když je vytlačován pouze vzduch. Dodávka je opět uspořádána z netěsných oken a dveří.

Bylo rozhodnuto zastavit se u třetí varianty.

Existovalo několik důvodů.

1. Pro uspořádání výfuku z kuchyně, koupelny a místností bylo možné použít kanál, který imobilizovali stavitelé, mezi šroubem, na kterém spočívaly podlahové desky a stěnou. Ale přívodní kanál by měl ležet a zničit stěny.
2. Přirozená ventilace bude pracovat s nepředvídatelným výkonem: silný vítr je charakteristický pro krymské pobřeží v zimě. Nucený výfukový systém je omezený výfukovým ventilátorem; větry ovlivňují její výkon lehce.

1. Nucené ventilační potrubí může mít menší průměr než kanál pro přírodní cirkulaci vzduchu.
2. Nakonec přitáhla nízkou cenu komponent potřebných pro projekt. Obecně platí, že potrubí s deflektorem, několik ventilačních mříží, plastový poklop, ventilátor s drátem a spínač pro něj.

Montáž

Bylo snadné sestavit několik vlastních rukou.

1. Kanál mezi příčníkem a stěnou byl otevřen ze strany ulice úderem. Trubka s deflektorem uloženým v díře; drážka byla zapnutá a zasypána.
2. Zevnitř stěny byla instalována plastová poklop v potrubí pro instalaci, opravu a výměnu ventilátoru. Prostřednictvím něj byl v potrubí instalován samotný ventilátor; přepínač je přiveden do vhodné výšky.

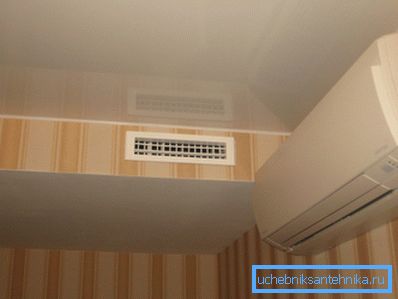

3. V každém pokoji byly umístěny ventilační mříže podél kanálu.

Mezisoučet

Během prvního dne práce nucené ventilace přestával vzduch v domě křehký; nepříjemné pachy zmizely. Pocit neustálého chladu při 20 stupních tepla byl zapomenut jako špatný sen.

Poznámka: se zvyšující se vlhkostí se tepelná kapacita a tepelná vodivost vzduchu rychle zvyšují. To je důvod, proč v blízkosti velkých vodních útvarů je teplota mírně nad nulou tolerována horší než -10 v oblastech s nízkou vlhkostí.

Houba byla zničena Belize; ona také pomohla zbavit stopy života plísní - nešikovné černé skvrny.

Jediným problémem byla chladná podlaha: unikající studený vzduch skrz neotlačené přední dveře se cítil samozřejmě.

Příliv ze suterénu

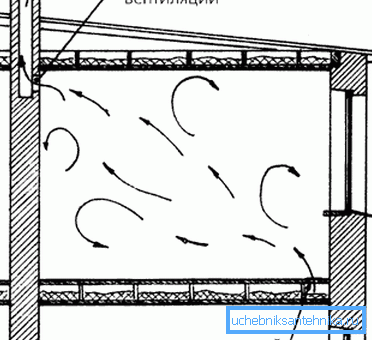

Nakonec se zbavit posledního neštěstí pomohla dodávat vzduch ze suterénu. Kvůli prohloubení pod úrovní přízemí byla teplota kolem + 14 ° C udržována celoročně bez jakéhokoliv ohřevu, a to i přes větrací okno, které bylo neustále otevřené na ulici.

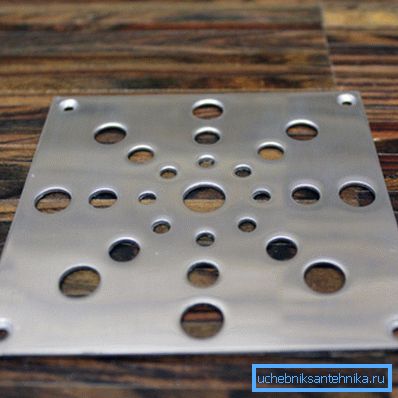

V deskách byly vyvrtány otvory pro odsávání ohřátého vzduchu; nahoře pokryté větrání.

Výsledek byl mimo chválu:

• Při podlahové ploše 75m2 je průměrný tepelný výkon potřebný pro udržení komfortních 20C v závislosti na venkovní teplotě pouze 2-4 kW.
• Při úplném vypnutí topení nedochází k poklesu teploty pod + 12 ° C ani při negativní teplotě mimo okno.

Závěr

Autor si upřímně doufá, že jeho zkušenost bude užitečná pro čtenáře. Další informace o tom, jak navrhnout ventilaci ve vašem domě, naleznete v tomto článku.

Úspěchy!
