Návrh ventilace: jak vybrat zařízení a vypočítat potřebné

Pohodlná mikroklima v domě nebo v bytu je do značné míry závislá na správném fungování systému čerstvého přítoku a odstranění znečištěného vzduchu. A účinnost jeho práce je přímo spojena s kvalitou návrhu ventilace a klimatizace prostor.

Podrobné pokrytí tohoto problému je věnováno níže uvedenému materiálu.

Odrůdy ventilačních systémů

Vzhledem k vysokým nákladům na navrhování větrání a klimatizace řada řemeslníků odmítá služby specializovaných architektonických kanceláří a inženýrských firem, připravuje potřebnou dokumentaci vlastními silami.

Tento proces je poněkud namáhavý a vyžaduje přítomnost určitých teoretických poznatků.

Kromě toho nezapomeňte vzít v úvahu následující faktory:

• podlahová plocha;
• jejich funkční účel;
• zeměpisná poloha a klimatické vlastnosti;
• způsob provozu zařízení.

Navíc v systémech dodávky vzduchu v soukromé chatě je nutné předvídat instalaci filtračních zařízení a ventilačních šachet, které mohou být součástí konstrukce budovy.

Pokud mluvíme o návrhu ventilace pro:

• průmyslové budovy (dílna, dílna);
• body veřejného stravování (restaurace, jídelna);
• obchodní prostory (sklady, nákupní komplexy) -

- Zde je kromě efektivity nutné vzít v úvahu mnoho dalších požadavků - požár, sanitární, technologické a tak dále. V tomto případě se důrazně doporučuje najat odborníka.

Podle SNiP 2.04.05-91 existuje několik druhů systémů pro poskytování míst s čistým vzduchem:

• s přirozenou leteckou silou;
• s nucenou organizací pohybu proudění vzduchu;
• kombinované schémata.

Dávejte pozor! V konstrukci je kromě technických parametrů třeba vzít v úvahu ekonomickou složku, tedy náklady na provoz ventilačního systému. Pokud přirozenou ventilaci nevznikají náklady, pak ventilátory, ohřívače a rekuperátory, které jsou součástí mechanického systému, spotřebovávají elektřinu, což zvyšuje účty za služby.

Návrh přirozeného větrání

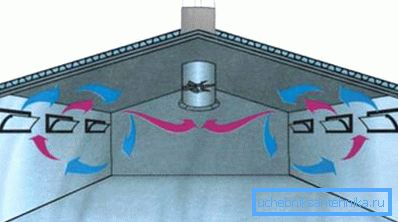

Tento způsob poskytování míst s čistým vzduchem byl používán od nepaměti a je dnes populární. V tomto případě je pohyb vzduchu organizován kvůli rozdílům teploty a tlaku mimo dům (byt) a uvnitř objektu.

Vzduch znečištěný lidskými odpadními produkty je vytlačován přes výstupní kanály a nasáván procházejícími okny, větracími otvory, štěrbinami a póry ve stěnách.

Účinnost takového větrání je ovlivněna:

• směr větru;
• teplota okolí;
• atmosférický tlak.

Nicméně, jestliže dříve komín hrál roli výfuku a dostatečné množství vzduchu prošlo mezery mezi kulatiny, pak moderní konstrukční technologie zajišťují téměř úplnou těsnost interiéru. Proto je nutné navrhnout a nainstalovat přídavné přívody vzduchu a výfukové potrubí. Pouze tehdy bude přirozené větrání efektivně fungovat.

Výhody a nevýhody

Předtím, než se blíže podíváme na návrh větrání s přirozeným tahačem, znovu se zabýváme klady a zápory.

Vlastnosti návrhu napájecích kanálů

Návrh a výpočet větrání musí začít s přívodem. Aby byl vzduch nejúčinněji vyměněn, je nutné zajistit přívod vzduchu v rychlosti rovnající se 0,2 metru za sekundu. Pro tento účel jsou použity speciální vstupní ventily.

Dávejte pozor! Mnozí noví majitelé zanedbávají instalaci tohoto zařízení, spoléhají se na skutečnost, že jeho role bude úspěšně splněna okny a větracími otvory. Tento přístup je zásadně špatný. Za prvé, tepelné ztráty se zvětšují natolik, za druhé, zvuková izolace je narušena a za třetí se do místnosti dostává velké množství prachu z ulice.

Při navrhování potrubí pro přívod vzduchu je třeba mít na paměti, že existují dva typy ventilů:

1. Okno. Jsou postaveny přímo do okenního rámu (v něm musí být provedena díra). Ponechávají v dostatečném množství vnějšího vzduchu, což snižuje rychlost přítoku. Pokud je teplota mimo okenní prostor příliš nízká, mohou být uzavřeny klapkami.
2. Stěna. Namontuje se ve stěně mezi parapet a radiátor. Návrh zajišťuje přítomnost filtru a tlumiče. Kromě toho se přívodní proud vzduchu zahřeje. Vzduchové potrubí může být vybaveno automatickou klapkou, která reguluje intenzitu přívodu vzduchu v závislosti na vnějších podmínkách (teplota a vlhkost).

Nuance uspořádání výfukových kanálů

Pokyny pro návrh přirozeného větrání, kromě vstupních kanálů, vyžadují přítomnost výfukových kanálů.

Při samotném vývoji projektu je třeba vzít v úvahu tyto rysy:

• výstupní otvory musí být umístěny v sanitaci a v kuchyni, protože tam je to místo, kde je vzduch nejčastěji znečištěný a navlhčen;
• konec komína v chatě musí stoupat nad střechu do výšky větší než 0,7 m, jinak rozdílný tlak nebude postačovat pro vznik trakce;
• horní část výfukového kanálu by měla být chráněna deštníkem, který zabraňuje pronikání srážek a cizích předmětů;
• Je lepší vyrobit větrací kanál z nerezavějících trubek spíše než cihel, neboť jejich hladký vnitřní povrch přispívá k vzhledu dobrých hmotností a nevytváří odolnost proti proudění vzduchu.

Navrhování kombinované ventilace

I přes skutečnost, že přírodní systém přítoku a odstraňování vzduchu je nákladově efektivnější, doporučuje se zvolit projekt kombinované ventilace.

V tomto případě je standardní obvod zesílen na správných místech elektrickým zařízením, což zvyšuje rychlost průtoku vzduchu.

Přítok v tomto případě je také uspořádán pomocí podsvítených nebo okenních ventilů a výfukové potrubí je vybaveno ventilátorem.

Zde je několik způsobů, jak uspořádat efektivní schéma kombinované ventilace:

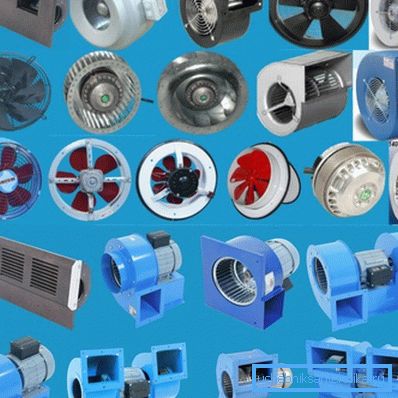

1. V malém bytě nebo venkovském domku stačí instalovat ventilátory na každou větrací zásuvku. Kromě toho je nutný elektrický odsávač umístěný nad kamnou. Ventilátory mohou být připojeny ke stejné elektrické vodiči se světelným zdrojem a současně zapnuty. Můžete také nainstalovat snímače pohybu. Velkým mínusem tohoto řešení je nedostatek přírodní výměny vzduchu, to znamená, že kapuce bude fungovat pouze tehdy, když je zařízení zapnuté.
2. Ventilátor je instalován ve společném vzduchovém kanálu, kde jsou dodávány vzduchové kanály vedoucí z kuchyně a sanitárního bloku. Nejčastěji se v tomto případě celý systém instaluje v podkroví a ventilační mříže - na stropě. Je důležité pečlivě vypočítat průřez potrubí a výkon instalovaných ventilátorů. Všechny potřebné parametry jsou uvedeny v průvodní dokumentaci k zařízení.

V některých případech je možné instalovat ventilátory na vstupních kanálech. Odcházejí od výfuku, protože mohou ohřát studený vzduch přicházející z ulice. Díky tomuto zařízení se vytváří zvýšený tlak v místnostech, které "vytlačují" znečištěný vzduch do výstupních vzduchovodů.

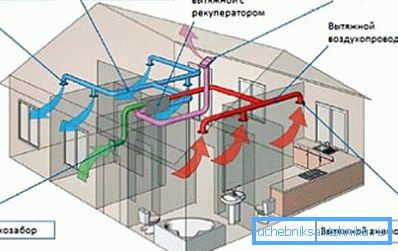

Návrh mechanického větrání

Pokud je plocha vašeho domova větší než 300 metrů čtverečních. metrů, je vhodné přemýšlet o návrhu a instalaci integrovaného automatického ventilačního systému. Je to nejúčinnější, ale jeho vývoj a instalace by se měly zabývat pouze odborníci.

Je třeba vzít v úvahu mnoho funkcí:

• počet a velikost vzduchových kanálů, schéma jejich distribuce v domě, umístění vstupních a výstupních otvorů;
• síla použitých fanoušků;
• nutnost instalovat filtry, rekuperátory, stabilizátory vlhkosti a tak dále.

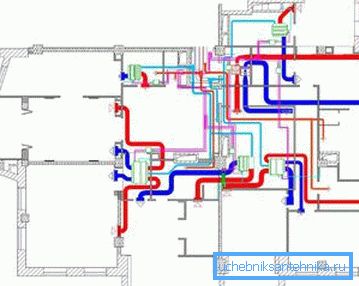

Nejčastěji se návrh takového systému provádí společně s přípravou výkresů samotné obytné budovy.

Hlavní výhodou systému automatického napájení a odsávání je plně automatický provoz. Speciální elektronika reguluje nezávisle rychlost, objem a teplotu proudění vzduchu na základě údajů získaných z externích snímačů.

Dalším plusem je přítomnost rekuperátoru. Toto zařízení ohřívá vstupní proud vzduchu na úkor odváděného vzduchu (aniž by bylo možno je mísit), což může výrazně snížit náklady na vytápění prostoru v chladné sezóně. Je také možné nainstalovat jednotnou klimatizační jednotku, která vytvoří komfortní mikroklima ve všech místnostech bez použití samostatných rozdělovačích systémů.

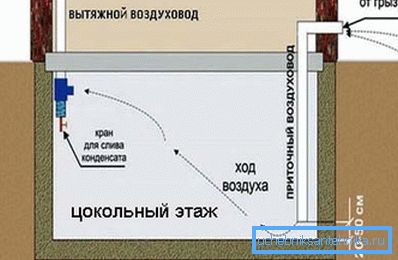

Základní ventilace

Pokud sami navrhujete ventilační systém chaty, nezapomeňte na suterénu a suterénu.

Na této úrovni je spravidla mnoho pomocných prostor:

• workshopy,
• sauny
• prádelna
• sklady,
• bazény a tak dále.

Všichni vyžadují účinnou ventilaci, jinak by zvýšená vlhkost vedla k tvorbě plísní a hub na stěnách, což nepříznivě ovlivní mikroklima nejen v suterénu, ale také v celé obytné budově jako celku.

Závěr

Po přečtení výše uvedených informací jste získali představu o nuance při navrhování a instalaci různých typů větracích systémů.

Video v tomto článku je také věnováno tomu, jak se naučit navrhnout větrání vlastního bytu nebo venkovské chatky.
