Místní ventilace: typy a výpočet

Taková definice, jako místní ventilace, automaticky udává jeho rozsah použití - jedná se o samostatné malé pracoviště ve výrobě i v každodenním životě. Taková výfuková zařízení jsou namontována nad pracovními stoly, kde je možné vypouštět jakékoliv plyny, nad kovářské kovárny a různé pece, a v každodenním životě se setkáte s tímto zařízením nad sporáky (plynové nebo elektrické). Takové jednotky se však mohou navzájem lišit ve směru proudění vzduchu a my o tom budeme hovořit, stejně jako ukázat video v tomto článku.

Větrání na zemi

Poznámka: Pokud je v některých místech uvnitř nějaké emise škodlivých plynů a tento problém lze vyřešit pomocí obecné ventilace, pak se často instalují místní ventilační systémy. Jejich výhodou v účinnosti - takové zařízení vyžaduje méně energie a kromě toho místní řešení problému neumožňuje, aby se plyny šíří mimo pracoviště.

Druhy

• Nejdůležitější rozdíl mezi typy větrání pro místní použití je, jak již bylo uvedeno, pohyb vzduchu, proto může být buď čerstvý nebo odváděný vzduch..
• Možnost výfuku se používá v případech, kdy není možné zabránit šíření škodlivých nebo znečištěných těkavých látek z lokalizovaného místa v celé místnosti. Podstatou operace je zachytit tytéž látky pomocí pohybu proudícího vzduchu a házení do otevřeného prostoru, tedy na ulici. V takových situacích mluvíme o neviditelných plynech, stejně jako o kouř a prachu, které znečišťují blízký prostor.
• V domě je tento typ větrání všem znám jako kuchyňská kapuce. a ti, kteří museli rozdělit takovou jednotku vlastním rukama, mohli vidět jednoho nebo několik fanoušků. Jejich čepele jsou otočeny tak, že během otáčení se zdá, že nasávají vzduch, zejména pokud se zvedne na místo s teplým proudem.

• Místní větrání se však používá ve formě vzduchové sprchy., kde jsou chladnější proudy vzduchu nasměrovány na jakékoli části nebo na místní pracoviště, a proto se také nazývá foukání. Také v některých továrnách v horkých dílnách byly vytvořeny skutečné oázy, které představují kabiny o výšce 2 až 2,5 m, do kterých je vstřikován studený vzduch, což umožňuje výrazné úspory energie ve srovnání s tím, že se celá dílna musí ochladit.
• Ale průtok vzduchu není vždy chladný, může být také teplý nebo dokonce horký., Například takové vzduchové bariéry se vytvářejí u pecí, což v praxi vypadá jako síta, skrze kterou se topení pece nerozšíří (podobný, ale slabší účinek nastává u topného tělesa umístěného pod oknem). U kovářů a pecí různých typů agresivní směrový proud vzduchu pomáhá udržovat spalování nebo při vyšších rychlostech zvyšuje jeho intenzitu.

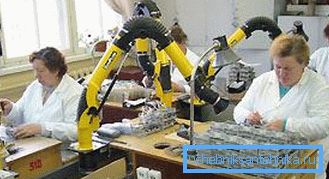

Poznámka: Výfukové a sací ventilace mohou být ze dvou typů - individuální nebo centrální. V prvním případě se systém nachází nad jedním místním pracovištěm a má poměrně malý rozsah zpracování. Ve druhém případě může být systém umístěn nad skupinou úloh.

Výpočet pro místní výfukové systémy

Celkově se výpočet místní odsávací ventilace provádí pomocí vzorců a při zohlednění mnoha parametrů samotné místnosti, teploty vzduchu, škodlivosti, výkonu motoru a podobně, ačkoli se to týká pouze výroby, a to ne vždy platí. Ale pokud jde o výpočty, budeme mít zájem o výfukový deštník - právě to musí být vzato v úvahu, aby všechny škodlivé látky šly nahoru k němu a ne blízko.

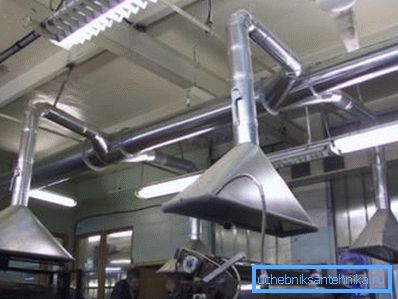

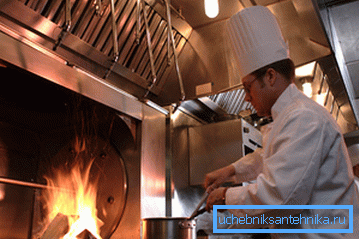

Deštník je nejvhodnějším zařízením pro místní odsávání, zejména pro kovářské kovárny, kamenné pece, otevřené ohniště, horké lázně atd. - ohřátý vzduch stoupá pod samotnou kupolí, kde vstupuje do ventilačního kanálu. Samozřejmě, že deštník, jak to vyžaduje instrukce, by měl být v každém případě co nejblíže zdroji, pokud možno co nejvíce.

Počáteční hodnota rychlosti proudění v pracovním otvoru tohoto deštníku je považována za hodnotu od 0,15 do 1,25 m / s. Rychlost je přímo úměrná množství toxických plynů a oblasti překrytí - čím více plynů a menší je kupole, tím intenzivnější by mělo být sání.

Kapacita jednotky (m3 / h) nebo objem odváděného vzduchu se vypočítá pomocí vzorce L = 360abv - zde symboly a a b znamenají obvod pracovního otvoru v metrech a symbol v rychlosti proudění vzduchu (m / s) v tomto otvoru.

Samostatné výpočty jsou také nutné pro svařovací stoly a povrchové instalace, protože na takovém místě není možné zavěsit výfukový deštník (jednoduše se tím zasahuje), proto se v závislosti na potřebě instalují trysky ve tvaru lomu nebo štěrbin o délce od 250 mm do 350 mm. V takových situacích se pro výpočty, která vypadá jako L = ko3vI, používá jiný vzorec, kde ko je koeficient pro sání štěrku nebo trychtýře (slot - 12, lievik - 13.2) a symbol I označuje svařovací proud v ampérech A)

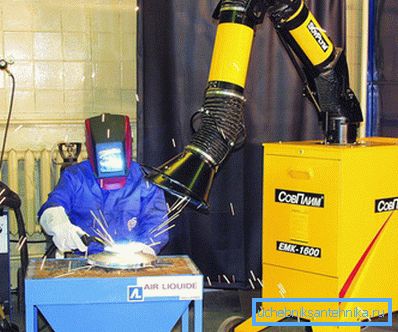

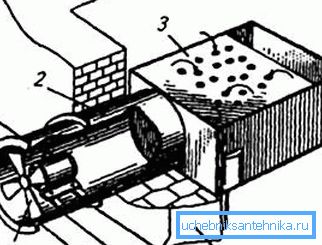

Na pracovišti svářeče může být tento typ větrání proveden jiným způsobem, ačkoli podle stejného principu může být například trubka s deštníkem připojeným k boku, ale může být také ve formě roštu na pracovním stole, kde jsou nasávány plyny na opačné straně. Druhá možnost je pro člověka, který tam pracuje, nejvýhodnější, protože v tomto případě prakticky nevdechuje škodlivé plyny. Kapacita jednotky pro čerpání vzduchu (m3 / h) by měla být vypočtena počtem elektrod, které může svářečka používat po dobu jedné hodiny, a také přítomností škodlivých látek v nich.

Z brusných, brusných a lešticích koleček, které jsou instalovány na příslušných strojích, je při jejich používání vydáno spousta prachu, proto je při těchto strojích potřebné odvětrávací ventilace k zachování zdraví pracovníků. Pro odstranění prachu a malých částic abrazivních materiálů uvolněných během provozu je kruh pokryt obalem, který je následně připojen k vzduchovému kanálu, na jehož konci je odtahový ventilátor určité kapacity. Je velmi důležité, aby byl vzduchový kanál směrován rovnoběžně s linií pohybu prachu a brusiva, to znamená, že tento odpad letí dopředu bez překážek.

Čím rychleji průtok vzduchu prochází potrubím, tím účinnější bude ochranný kryt. Zvýší se však ještě víc, pokud je v přední části skříně namontována speciální clona, ​​která neumožňuje prach a abrazivní částice stoupat (náklady na ventilaci z instalace visí příliš nezvyšují).

Potřeba určité ventilační kapacity (kapacita v m3 / h) přímo závisí na průměru kruhu. Zde je použito vzorce L = 1000DA - hodnota D je průměr kruhu a hodnota A je koeficient v závislosti na jeho průměru. Takže pokud D = 0,25 m, pak je koeficient 2, jestliže D = 0,6 m, pak koeficient bude 1,8 a tak dále. Mezi těmito hodnotami můžete najít aritmetický průměr.

Závěr

Nebudete potřebovat výpočty doma, ať už je to digestoř přes varnou desku nebo v domácí dílně nad vaším pracovištěm. Pokud jsou hotové jednotky prodávány pro kuchyně, pak místní ventilace je obvykle sestavena nezávisle v dílně a její výkon je obvykle určen testováním.
