Klasifikace ventilace a znalost větrací techniky

Tento článek se věnuje druhu ventilace a kritériím, které lze klasifikovat. Kromě skutečné klasifikace druhů budeme věnovat pozornost některým typům větracích zařízení, dozvíme se o jejich zařízení a funkcích.

Co to je?

Původ slova ventilace z latinského ventilačního vzduchu obecně poskytuje komplexní obraz o podstatě procesu. Termín původně znamená pouze odstranění znečištěného, ​​odváděného vzduchu a jeho nahrazení vnějším vzduchem z místnosti.

Navíc: v rámci zavedené terminologie, stejné slovo často označuje soubory zařízení, které poskytují výměnu vzduchu.

Pokrok však nekončí: protože latinské pojmy byly vypůjčeny moderními evropskými jazyky, ventilační zařízení se naučilo vykonávat mnoho dalších funkcí.

• Větrání je svěřeno dodávce a chlazení přívodního vzduchu do komfortních teplot.
• Naučila se regulovat vlhkost atmosféry v místnosti, sušení vzduchu nebo naopak navlhčení.

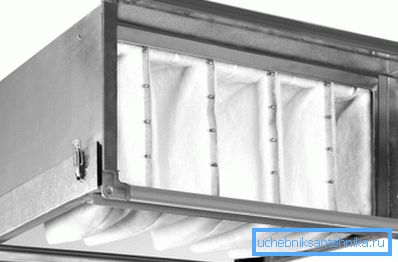

• Větracímu zařízení bylo přiřazeno funkce čištění vzduchu z prachu a jiných nečistot.

Klasifikace

Takže podle jakých označení jsou klasické větrací systémy klasifikovány?

Pohyb pohybu vzduchu

Může to být přirozené nebo nucené. Přirozená cirkulace je zajištěna především rozdílem v hustotě teplého a studeného vzduchu. Teplo horkého vzduchu se rozběhne nahoru a je přivedeno do přijímací mřížky větracího kanálu, odkud jsou odvedeny do ulice.

Navíc může být rychlost cirkulace ovlivněna:

1. Tlaková ztráta způsobená větrem v místě dodávek a výfukových kanálů na různých stranách budovy.
2. Vakuum vytvořené ve ventilátoru ve větrném počasí deflektorem je speciální tvar s otvorem na ulici.

Hlavní nevýhodou přirozeného větrání je nestabilita toku vzduchu, který přes něj závisí, a to na teplotní deltě mezi pokojem a ulicí, na směru a síle větru.

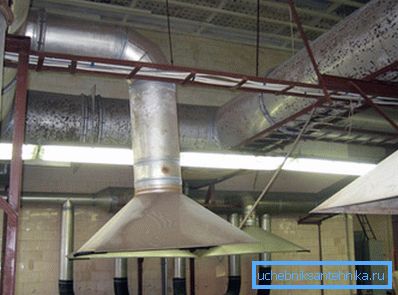

Ventilátory poskytují nucené nebo mechanické větrání. Jeho výkon je velmi stabilní a nezávisí na vnějších faktorech; navíc je snadné se jednoduše přizpůsobit snížením rychlosti oběžných kol. Cena konzistence je energetická závislost: při přerušení napájení se fanoušci postaví.

Poznámka: účinná filtrace, vytápění a klimatizace jsou možná pouze v systémech nucené ventilace. Do značné míry přesně proto, že odpovídající procesy vyžadují stabilní proudění vzduchu příslušným zařízením.

Směr proudění vzduchu

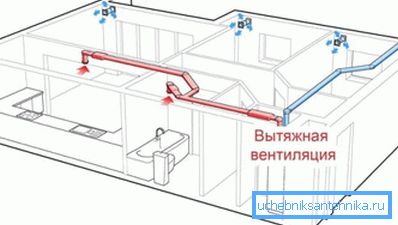

Byty v obytných budovách jsou pro nás všechny známé pro větrání domácnosti, určené k odvádění odpadního vzduchu (obvykle přes koupelnu a kuchyň).

Průtok vzduchu je v tomto případě pasivní. V sovětských budovách byly provedeny nekonzolidované okenní rámy a zárubně; V moderních domech jsou plastová okna stále více vybavena přívodními ventily.

Taková schéma má spíše nepříjemný rys: vzduch je vstřikován do bytu, jehož teplota a vlhkost jsou určeny pouze počasím a sezónou. Pro obyvatele bydlení, pro dokončovací materiály a nábytek nejsou náhlé změny teploty a vlhkosti tak užitečné.

Přívod nebo, jak se někdy nazývá i zpětné větrání, umožňuje provádět ty samé aktivity, které jsme již zmínili výše - vyschnout nebo navlhčit vzduch, změnit jeho teplotu v jednom směru a vyfiltrovat znečištění.

Účel

Jaké funkce mohou provádět ventilační systémy?

Přítomnost vzduchových kanálů

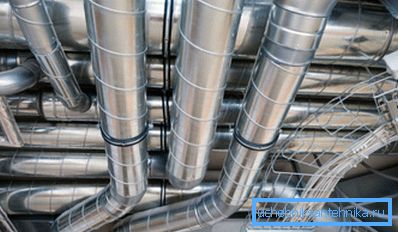

Vzduchové kanály (ventilační kanály) pro přepravu čistého nebo odváděného vzduchu se nazývají kanálové větrání. Ventilační systém bez potrubí je schéma, ve kterém je vzduch čerpán nebo vstřikován přímo stěnou nebo stropem budovy - pomocí ventilátoru nebo přirozeně.

Zařízení

Nyní se seznámíme s některými typy zařízení používaných ve ventilačních systémech.

Fanoušci

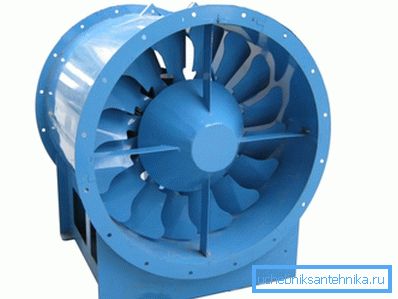

Axiální ventilátor je oběžné kolo namontované na hřídeli motoru, který dopravuje proud vzduchu podél své vlastní osy otáčení. Typickým příkladem axiálního ventilátoru je chladicí systém procesoru jakéhokoli moderního stolního počítače nebo odsávací kapuce ve ventilačním kanálu v kuchyni.

Mimochodem: při instalaci odvzdušňovacího ventilátoru vlastním rukama je lepší zvolit model ventilátoru výfukových plynů nebo potrubí s kluzným ložiskem namísto válcování. Pokyn je spojen s menším hlukem u tohoto typu ložisek.

Výhoda axiálního schématu je poměrně vysoká účinnost. Nevýhodou je relativně malý tlak vytvořený na výstupu.

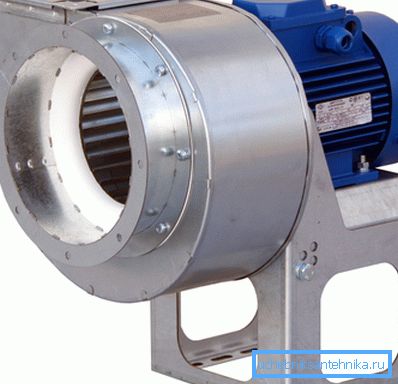

Radiálně předvídatelně nazýval ventilátor a přiměl to proudění vzduchu k pohybu po poloměru oběžného kola. Oběžné kolo se otáčí ve skříni; Většina ztrát je způsobena vzdušným třením na vnitřní stěně pouzdra zařízení. Nicméně vzhledem k minimální mezery mezi kolečkem a kochle, tento režim poskytuje mnohem vyšší výstupní tlak než předchozí.

Tlumiče

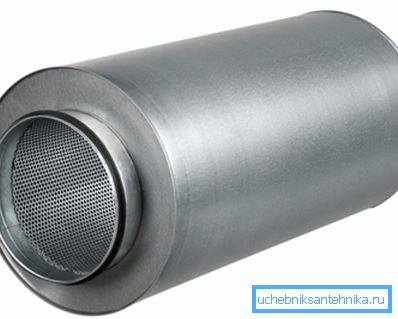

Je zřejmé, že komfortní větrání by mělo přinést minimální zvuk. Nicméně, výrobní fanoušci z nějakého důvodu nechtějí otáčet tiše. Logický rozpor je překonán instalací tlumiče po vstupním ventilátoru - kontejnery s vyvinutými vnitřními žebry pokryté hlukem pohlcujícím materiálem (skelná vlákna, porézní pryž atd.).

Rekuperátor

Toto je běžný název pro zařízení, která provádějí výměnu tepla mezi výfukovými a přívodními kanály. Umožňují velmi významné úspory na vytápění a klimatizaci.

Existují tři koncepce práce výměníků tepla.

1. Deskový tepelný výměník zajišťuje křížový pohyb nemísitelných proudů z přilehlých kanálů s velkým počtem společných stěn.. Schéma je velmi jednoduché a energeticky nezávislé. Jeho jedinou nevýhodou je zamrznutí výměníku tepla při nízkých teplotách; Problém je řešen dočasným otevřením bypassu pro přívod vzduchu, po kterém teplý proud výfukového kanálu rychle roztaví led.

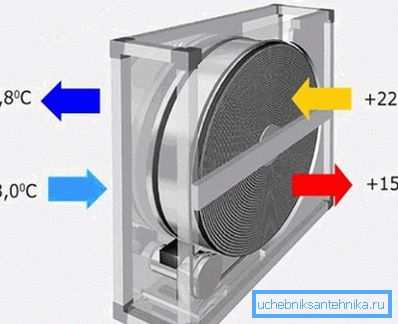

1. V rotačním zařízení se kolo s vyvinutými žebry otáčí kolem osy umístěné na okraji toků. Výhodou řešení je vyrovnání vlhkosti přívodního vzduchu díky přenosu kondenzátu na okraje rotoru. Nevýhody - složitost konstrukce, energetická závislost a částečné míchání toků, což vede zejména k přenosu pachů mezi nimi.

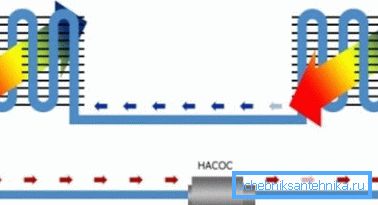

1. Jednotka s mezilehlým chladičem je ve skutečnosti umístěna do ventilačního okruhu dvou konvektorů a cirkulačního čerpadla, což je jakýsi miniaturní topný systém bez kotle. Nevýhody schématu - složitost, vysoké náklady a nízká účinnost. Jeho použití je opodstatněné pouze v těch případech, kdy architektonické prvky budovy vyžadují, aby se přítok a výpis rozšířil na značnou vzdálenost.

Ohřívač, klimatizace

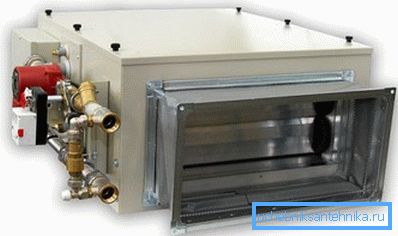

Jak již bylo uvedeno, ventilační zařízení často obsahuje zařízení pro nastavení teploty vstupního toku. Ohřívač vzduchu je elektrický nebo ohřívač vody; ve většině případů je chladič konvenční klimatizační zařízení s vnějším blokem umístěným na střeše nebo fasádě.

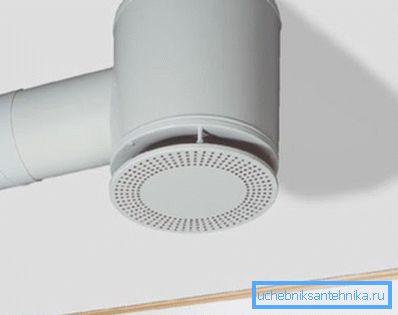

Plenová komora

Jedná se o jednoduché zařízení pro vstupní potrubí, které umožňuje distribuci vzduchu po celé ploše sítě. Jedná se o krabici s malým objemem, v níž se turbulentní tok mění na laminární.

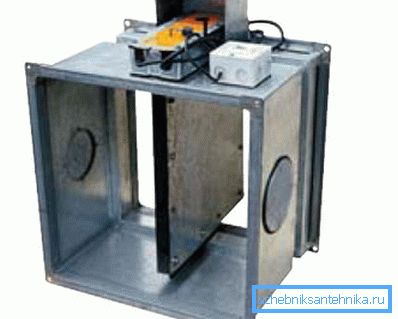

Požární klapka

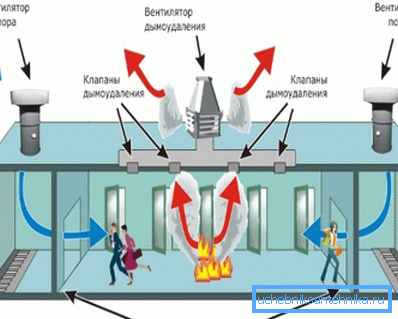

Jejich funkcí je zabránit šíření plamene prostřednictvím všeobecné výměnné ventilace v případě požáru, aby bylo zajištěno účinné odstranění kouře a přítok čerstvého vzduchu do evakuačních cest. Počáteční polohou klapky jsou rozděleny do normálně otevřených, normálně uzavřených a dvoučinných ventilů.

Ventil může být ovládán pružinou nebo solenoidem. Tavná západka, elektromagnetická západka nebo stejný solenoid, který udržuje ventil z uzavření nebo otevření, může fungovat jako zámek.

Závěr

Doufáme, že naše poněkud povrchní nahlédnutí do typů větracích systémů a zařízení uspokojilo zvědavost čtenáře.

Jako obvykle video v tomto článku mu nabídne další materiály. Úspěchy!
