Jak vybrat ventilátor pro systém nucené ventilace v obytné

Pro správné vybavení ve vašem domě systému ventilace s nuceným vzduchem s nucenou cirkulací vzduchu musíte nejprve zvolit nejvhodnější axiální, odstředivý nebo kanálový ventilátor pro všechny potřebné parametry, což je nejdůležitější provozní mechanismus tohoto systému.

Při výběru tohoto zařízení je třeba vzít v úvahu velké množství různých vnějších faktorů, jako jsou: celkový objem větraného obytného prostoru, tvar, materiál a plocha průřezu vzduchového kanálu, minimální a maximální teplota atmosférického vzduchu, celková délka ventilačního systému a některé další důležité indikátory.

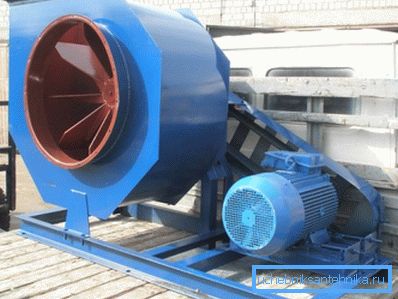

Vysoce výkonný odstředivý vzduchový ventilátor.

Přehled domácích fanoušků

Abychom mohli čtenáři zvolit pro sebe nejvhodnější volbu, bude tento článek obsahovat popis různých typů elektrických ventilátorů určených pro použití v domácích větracích systémech, jejich hlavní charakteristiky a stručný přehled hlavních výhod a nevýhod konkrétního modelu.

Současně lze tento článek považovat za kompletní instrukci pro výběr ventilátoru výfuku nebo ventilátoru pro domácí ventilační systém s nucenou cirkulací vzduchu.

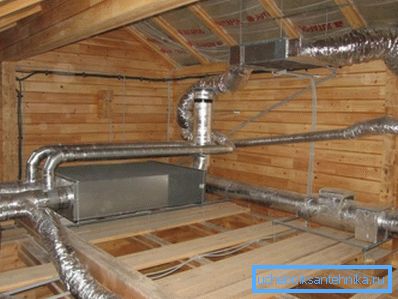

Větrání systému moderní obytné budovy.

Účel a hlavní funkce

Normální fungování domácího ventilačního systému s přirozenou cirkulací vzduchu je možné díky mírnému poklesu atmosférického tlaku v oblasti mezi přívodem kanálu pro přívod vzduchu a výstupem výfukové trubky.

Zároveň pro normální provoz takových systémů musí být současně splněny následující podmínky:

  1. Aby bylo zajištěno potřebné rozdíly v atmosférickém tlaku a v důsledku toho přirozený tlak v systému, je nutné, aby byl vývod umístěn ve výšce nejméně 4 metry nad úrovní vstupu.
  2. Aby byla zajištěna potřebná kapacita, při nízkých rychlostech vzduchu je nutné použít vzduchové kanály s velkým průřezem.
  3. Tvar průřezu ventilačních kanálů by měl být co nejblíže obvodu a jejich vnitřní plocha by měla být rovnoměrná a hladká, aby nedošlo k turbulentnímu turbulence vzduchu.

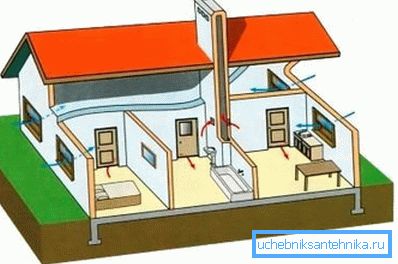

Schéma přirozeného větrání v obytné budově.

Pokud je do okruhu ventilačního systému zapojen elektrický ventilátor, dodržování výše uvedených podmínek není nutné z následujících důvodů:

  1. Rozdíl tlaku vzduchu mezi vypouštěcími a výfukovými trasami je zajištěn provozem oběžného kola, takže rozdíl v výšce nemá v tomto případě zásadní význam.
  2. V systémech nucené ventilace je rychlost průtoku vzduchu výrazně vyšší, takže vzduchové kanály dokonce i malé části mají vyšší průchodnost.
  3. Vstřikovací nebo odsávací ventilátory umožňují vytvářet vyšší tlakovou ztrátu v systému než v případě přirozené tažné síly vzduchu, a proto může být ve většině případů zanedbatelná odolnost vnitřních povrchů a turbulentní zkroucení.

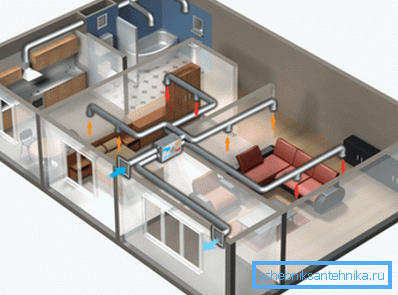

Na obrázku je znázorněna schéma nuceného větrání bytového bytu.

Dávejte pozor! Maximální rychlost vzduchu v systémech přírodního větrání je 1 m / s, zatímco v systémech s nuceným vstřikováním vzduchu nebo odčerpáváním vzduchu se může proudění pohybovat rychlostí nejméně 3 m / s.

Odrůdy fanoušků domácnosti

Téměř všechny domácí ventilátory jsou poháněny elektromotorem, ale řada modelů se liší výkonem motoru, rychlostí, výkonem, maximálním provozním tlakem, použitým typem oběžného kola, přívodem vzduchu, velikostí, hmotností a mnoha dalšími technickými parametry.

Na základě principu přívodu vzduchu a typu použitého oběžného kola mohou být všechny existující modely rozděleny do několika typů.

  1. Nejjednodušší, ale zároveň nejběžnější modely, které se nejčastěji používají v každodenním životě, jsou axiální elektrické ventilátory.

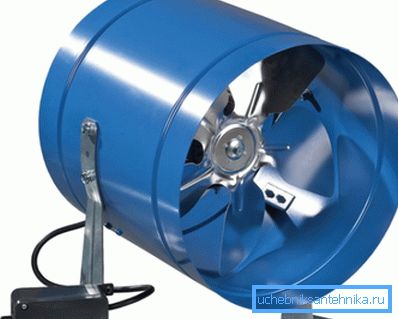

Zařízení s axiálním schématem přívodu vzduchu.
  1. Modely s odstředivým okruhem pro vstřikování vzduchu, které jsou schopné vytvářet vyšší tlak a zvyšují rychlost pohybu proudění vzduchu, se považují za produktívnější.
  2. Jednou z odrůd těchto modelů je systém s diametrálním uspořádáním lopatek, ale vzhledem k těžkopádnému provedení se prakticky nepoužívá v každodenním životě.
  3. Pro instalaci uvnitř potrubí používají ventilátory, které mají malý rozměr a relativně nízkou hladinu hluku.

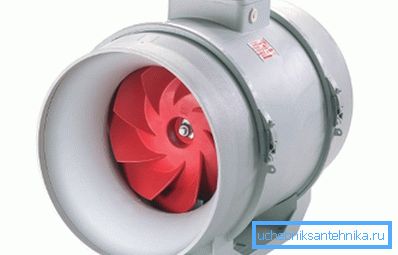

Rozmanitost domácích ventilátorů.

Axiální ventilátory

Tento název byl uveden do axiálního nebo jiným axiálním ventilátorem, protože během jeho provozu je směr pohybu proudění vzduchu umístěn na stejné ose s rovinou pracovního oběžného kola.

Tato schéma je široce využívána v systémech větrání pro domácnost, protože má následující výhody:

  1. Elektromotory Taková zařízení zpravidla mají nízkou spotřebu energie, proto jsou poměrně ekonomická a mohou pracovat dlouho bez zastavení.
  2. Axiální ventilátory pro domácnost nejsou schopny vyvinout vysoký tlak, ale současně jejich síla stačí k tomu, aby neustále měnila celý objem vzduchu v místnosti. Tento provozní režim umožňuje zajistit jednotnou výměnu vzduchu po celou dobu provozu a současně vám umožní zbavit se kouře a nepříjemného zápachu a také zabránit vzniku průvanů.
  3. Axiální vstřikovací okruh vzduch má nejjednodušší konstrukci, což je přímý vzduchový kanál s oběžným kolem umístěným v něm a hnací elektromotor, a proto cena takových zařízení je výrazně nižší než cena jiných složitějších modelů.

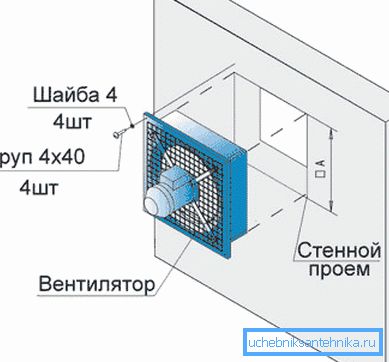

Schéma instalace axiálního krytu ve stěnovém otvoru.

Tip! Další výhodou axiálních ventilátorů je nejnižší hladina hluku, mezi jinými podobnými zařízeními, takže se nejčastěji používají jako odsávací odsavače pro větrání kuchyně, koupelny, koupelny, koupelny a dalších domácích prostor.

Výfukové a tlakové ventilátory odstředivého typu

Pro provoz složitých větracích systémů s velkým počtem vzduchových kanálů a různých pomocných zařízení, stejně jako s velkou délkou hlavních kanálů pro vstřikování a odsávání vzduchu jsou vyžadovány vysoce výkonné průmyslové ventilátory, které jsou schopny v krátké době pohybovat velkým objemem vzduchu.

Nejčastěji k vyřešení takových problémů se používají zařízení s odstředivým systémem pro pohyb vzduchu, jejichž princip je následující:

  1. Pracovní těleso stroje je vnější kovový plášť z nerezové nebo pozinkované oceli, uvnitř kterého je otočný buben namontován na kuličkových ložiskách.
  2. Stěny bubnu obsahují velké množství radiálně namontovaných nožů, které během otáčení přenášejí proudění vzduchu, což mu dává rotační pohyb.
  3. V důsledku otáčení jsou v důsledku působení odstředivé síly odvráceny částice vzduchu ze středu rotujícího bubnu na vnitřní stranu kovového pláště, a poté jsou stlačeny v uzavřeném prostoru směrem k výstupu vypouštěcí dráhy.

Průmyslové radiální ventilátory jsou zpravidla poháněny výkonnými elektromotory, které pracují v konstantním nebo cyklickém režimu, a jsou aktivovány ručně nebo když jsou spuštěny senzory automatického řízení klimatizace.

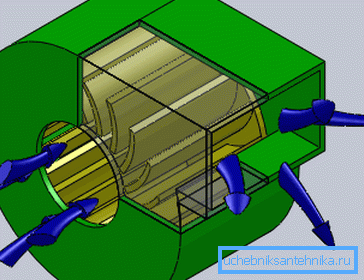

Princip fungování odstředivého kompresoru.

Dávejte pozor! Odstředivé elektrické ventilátory mohou pracovat stejně efektivně jak pro napájení, tak i pro odvádění vzduchu, takže v závislosti na typu připojení mohou být použity v systémech jak s napájením, tak s výfukovou nucenou ventilací.

Plynové ventilátory

Kanálová zařízení jsou primárně určena pro instalaci uvnitř vzduchového kanálu, jakož i pro přerušení hlavního potrubí, který dodává nebo odvádí vzduch jako nezávislý nebo pomocný ovládací mechanismus pro přívod a odsávání.

Mezi hlavní charakteristické rysy kanálových ventilátorů patří následující vlastnosti:

  1. Nejčastěji se vyrábějí podle axiálního schématu, proto se vyznačují kompaktním rozměrem a nízkou hladinou hluku.
  2. Taková zařízení mohou být snadno instalována s vlastními rukama jak v navrhovaných, tak v stávajících domácích ventilačních systémech.
  3. V současné době existuje velký výběr různých modelů, které se liší velikostí, tvarem, výkonem a dalšími technickými parametry, takže výběr správného zařízení nebude obtížné.

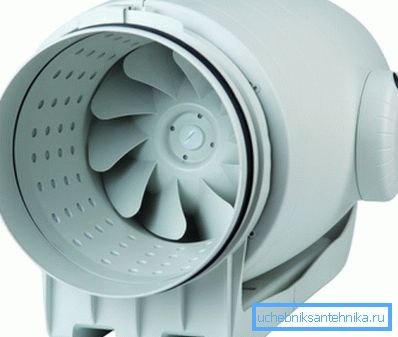

Kanálový kompresor odstředivého typu se sníženou úrovní hluku.

Tip! Dokonce i v případě instalace v interiéru je třeba upřednostňovat zařízení vyrobená z plastu, nerezové oceli nebo jiných korozivzdorných materiálů, protože vodní pára je vždy přítomna v atmosférickém vzduchu a ventilační a klimatizační systémy mají zvýšenou tendenci ke kondenzaci.

Multizone zařízení

V centralizovaném systému odstraňování kouře a ve ventilačním a klimatizačním systému v soukromém bytovém domě je vhodné použít vícezónové zařízení, což je vysoce výkonný odstředivý ventilátor instalovaný v technické místnosti, například v suterénu nebo v podkroví.

Jeho hlavním znakem je, že na svém pouzdře je několik spojovacích příruby pro připojení výfukových nebo výtlačných vzduchovodů, z nichž každý může samostatně obsluhovat různé obytné nebo užitkové prostory.

Jedno zařízení tedy může plně zajistit provoz systému napájení a odsávání v celém bytovém domě.

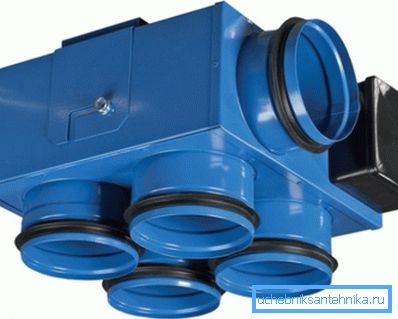

Vstupní a výstupní trysky vícedávkového odstředivého ventilátoru.

Tipy a triky

Pro správnou volbu domácího fanouška v závislosti na jeho účelu a provádění konkrétních úkolů je třeba dodržovat následující pravidla:

  1. Pro účinné větrání koupelen a sociálních zařízení je nutné zvolit zařízení s axiálním typem s jmenovitou kapacitou nejméně 30 m? / Hod.
  2. Pro instalaci do místností s vysokou vlhkostí, například do sprchy nebo do van, je třeba zajistit, aby úroveň ochrany nebyla nižší než IP.

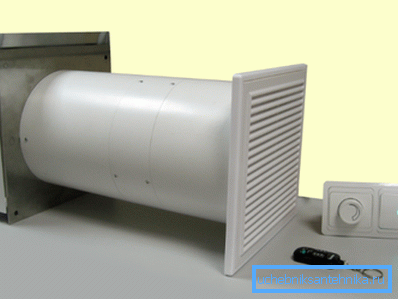

Kompaktní ventilační zařízení pro domácnost s dálkovým ovládáním.
  1. Je snadné určit optimální výkon kuchyňské digestoře násobením jeho celkového objemu o 10. Například kuchyňská velikost 4 x 3 m s výškou stropu 2,8 m bude 33,6 m?, Výkon ventilátoru výfuku musí být nejméně 330 m ? / h
  2. Kapacita odpadního vzduchu pro obytné prostory je stanovena podle podobného schématu, avšak v tomto případě by měl být celkový objem místnosti vynásoben ne 10, ale o 3.
  3. Pokud je to nutné, vytápěte pokoj rychle, můžete použít elektrický ohřívač větráku pro dům, ve kterém je umístěn elektrický topný článek před oběžným kolem ventilátoru.

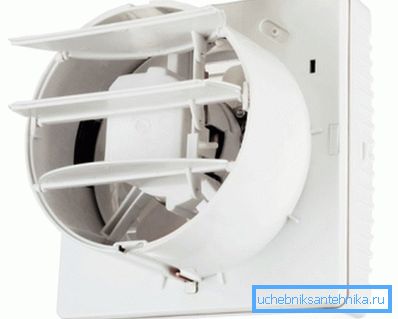

Otevřený zpětný ventil křídla.

Tip! Aby se zabránilo nežádoucímu vstupu chladného atmosférického vzduchu z ulice do místnosti, měli by všichni domácí ventilátory vybavit zpětným ventilem.

Závěr

Po přečtení tohoto článku lze konstatovat, že nejlepší volbou pro kuchyň, koupelnu a toaletu, stejně jako pro obytné prostory bytu nebo malý soukromý dům je běžný axiální ventilátor, který je instalován v okenním otvoru okna nebo ve ventilační mřížce společné vertikální stoupání.

Chcete-li získat vizuální představu o tom, jak to udělat sami, můžete sledovat video v tomto článku nebo si přečíst podobné materiály na našich webových stránkách.
