Instalace větrání pro plynový kotel v soukromých domech

07-07-2018
Větrání

Jakékoliv topné zařízení nemůže být provozováno bez dobré výměny vzduchu. Zvláště důležité je větrání pro plynový kotel v soukromém domě. Zde nejsou žádné drobnosti, protože jde o život a zdraví lidí. Nesprávná instalace může vést k přijetí oxidu uhelnatého do obytné oblasti, která je smrtelná a nemá žádnou barvu, žádný zápach se všemi následnými následky.

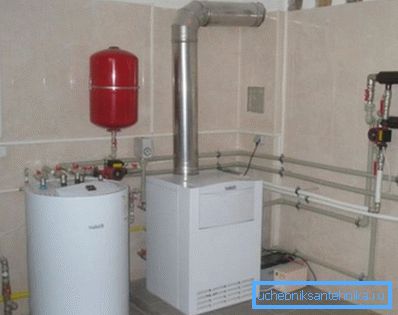

Foto kotelny v soukromém domě.

Několik slov o dokumentech

Sběr povolení nebyl nikdy příjemný zážitek. Ale jak je dobře známo, všechny normy a pravidla jsou psány na základě skutečných chyb, takže jejich nedodržování může vést k velkým problémům a pokuta je nejnebezpečnější věc, která se může stát.

Instalace plynového zařízení v obytných oblastech je upravena několika dokumenty. Za prvé, je SNiP 42-01-2002. Pokud jde o větrání kotlů a místností pece v soukromých domech, jsou tyto požadavky stanoveny v SNiP 11-35-76.

Tip: Existuje další užitečný dokument s názvem Napájení plynu, založený na SNiP 2.04.08-87. V současné době již oficiálně neplatí, ale navíc obsahuje spoustu užitečných informací a na jeho základě byly vyvinuty stávající normy.

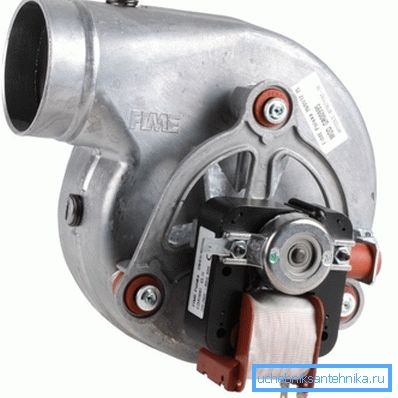

Ventilátor pro nucené vypouštění.

Požadavky na osvětlení a uspořádání

Před zakoupením samotného kotle a jiného zařízení pro distribuci plynu je nutné určit místo jeho instalace. Snad nejdůležitější je organizování dobré výměny vzduchu.

Požadavky

V místnostech s plynovou distribuční technikou, v níž neexistuje stálý odborný dohled, jsou podle norem přijata následující pravidla pro instalaci větrání.

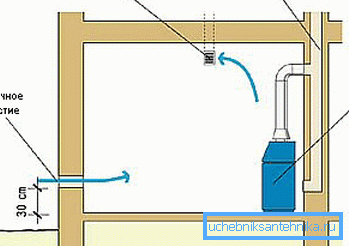

Možnost uspořádání větrání.
  • U izolovaných kotlů umístěných v obytných budovách by měla trvat nejméně 3 krát úplná výměna vzduchu po dobu 1 hodiny.. Navíc je důležité, že tyto údaje jsou odvozeny bez zohlednění toku vzduchu do kotlové pece.
  • Podle požadavků by výška stropu v kotelně měla být 6 m. Ale v soukromé bytové výstavbě je to prakticky neskutečné, proto pro každý metr snížení stropu by měla být výměna vzduchu v místnosti zvýšena o 25%.
  • Zpravidla je takové množství výměnných cyklů v malé místnosti velmi obtížné zajistit přirozeným způsobem, a proto by ve většině případů měl být instalován umělý přítok.

Důležité: tato doporučení platí pro systémy pro plyn i pro tuhá paliva. V instalaci je pouze malý rozdíl.

Schéma komínů.

Výpočet parametrů systému

Příslušně provedené výpočty jsou klíčem k dlouhému a bezpečnému provozu zařízení. Profesionální projekty jsou poměrně složité, zahrnují zachycení všech parametrů. Ale pokud jde o soukromé bydlení, často se to ukáže jako nadbytečné, všechno se skládá z několika vzorců, pomocí kterých můžete vypočítat základní údaje vlastním rukama.

Chcete-li zjistit, jaký průřez potrubí potřebujete pro zajištění přírodní výměny vzduchu, musíte mít následující údaje.

  1. Především je to objem samotné místnosti, která se měří v kubických metrech.
  2. Rovněž je třeba zvážit rychlost, kterou se bude pohybovat vzduch v potrubí, pro přirozené větrání je tento parametr 1 m / s.
  3. A poslední součástí je stejná rychlost nárůstu počtu výměnných cyklů v závislosti na tom, kolik je výška stropu nižší než referenční hodnota 6m.

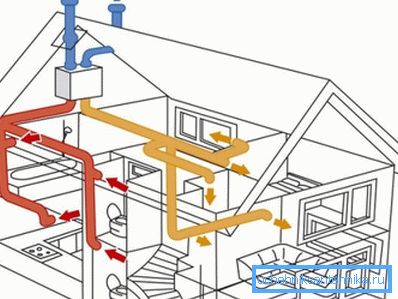

Kombinovaný systém.

Dále, z důvodu srozumitelnosti, zvažte výpočet kanálu na konkrétním příkladu.

  • Předpokládejme, že místnost má šířku 4, délku 3 m a výška stropů je 2,7 m. Vynásobte data a získájte objem 32,4 m.
  • Pokud jde o faktor směnného kurzu, vypočítáme jej takto: (6m - 2,7m) x 0,25 (pokles procenta) + 3 (počet cyklů 6m) = 3,8.
  • Nyní můžeme vypočítat, kolik vzduchu by mělo vycházet z této místnosti s přirozeným větráním za hodinu: 32,4 m? x 3,8 = 123 m?
  • Pomocí těchto dat vypočítáme část potrubí pro přírodní výměnu vzduchu. Chcete-li to provést, rozdělte 123m? Na 3600 (počet sekund za hodinu). Zjistili jsme, že větrání místnosti s plynovým kotlem musí být provedeno kanálem o průměru 0,034 m ?.

Jak můžete vidět, instrukce jsou poměrně jednoduché. Často jsou ventilační potrubí pro plynové kotle zaobleny, protože jejich cena je výrazně nižší. Odborníci doporučují PVC kanalizační trubky. Pro výše uvedený příklad bude mít průřez 204 mm.

Možnosti kompresoru.

Často je nepohodlné a nepraktické namontovat vzduchové kanály velkých úseků. V takových případech jsou namontovány standardní kanály s průřezem 100-150 mm a na nich je namontován nucený tlak. Nejjednodušší je namontovat ventilátory přívodu a odsávání stejného výkonu. V závislosti na výkonu vybraného zařízení.

Důležité: výpočet byl proveden pro jeden kanál, ale v místnosti jsou 2, přítok a výfuk. Oba tyto kanály musí mít stejný průměr, v tomto případě 204 mm.

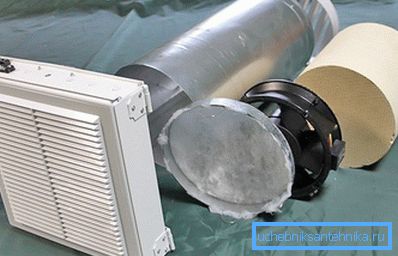

Ventil pro ventilaci.

Doporučení k instalaci

Záleží na vlastníkovi, aby rozhodl o nucené nebo přirozené ventilaci na základě vlastností jeho zařízení a parametrů konkrétní místnosti. Ukázali jsme, jak provádět nejjednodušší výpočty, a můžete pokračovat v instalaci samotného systému. Existují také omezení a pravidla.

Jak víte, vzduchové kanály mohou být položeny vodorovně nebo svisle. Pokud jde o horizontální instalaci, platí pouze pro systémy s nuceným vstřikováním. Navíc musí být rovní, bez zákrutů a otáček. Délka linky závisí na parametrech a výkonu zařízení.

Vertikální kanály mohou být použity jak pro umělé, tak pro přirozené větrání. Minimální délka přímého svislého kanálu musí být nejméně 3 metry. V opačném případě může dojít k přerušení s přirozeným zatížením.

Odborníci doporučují instalaci kombinovaného systému, v případě selhání nuceného větrání můžete snížit zatížení zařízení. V důsledku toho systém bude schopen pracovat s přírodní výměnou vzduchu.

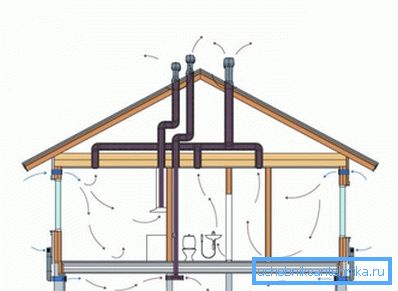

Umístění kanálů.

Bez ohledu na to, který systém chcete, musí být objem vzduchu odebraného z místnosti stejný jako přítok. Neměli byste se spoléhat pouze na ventilátor napájecího zdroje, měli byste instalovat umělou injekci na kapotu.

Umístění přítoku a výfukového plynu se určuje v závislosti na umístění kotle. Přítok se však vždy provádí přímo u kotle nebo za jednotkou.

Kapota by měla být umístěna v horní části místnosti, pokud možno co nejblíže stropu nebo přímo ve stropě. Současně by měla být vzdálenost mezi přívodními a výfukovými kanály co nejdéle. V ideálním případě jsou diametrálně odlišné.

U výkonných jednotek instalovaných v chatech s velkým náměstí a několika podlažími by měly být jejich odvzdušňovací výstupy vybaveny samostatně. Obvykle má nucený výboj, je namontován na vnější stěně budovy a jde nad hřeben střechy.

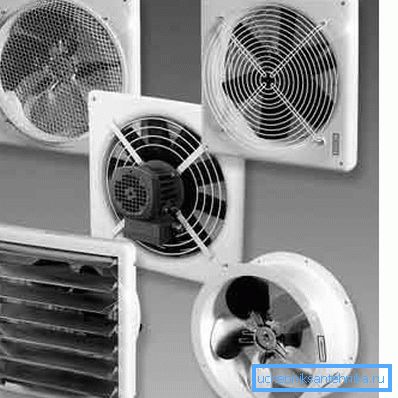

Fanoušci

Na videu v tomto článku můžete vidět podrobnosti o instalaci.

Závěr

Ačkoli instalace ventilačního systému v soukromém domě není obzvláště obtížná a může být provedena ručně, výpočet by se měl brát vážně. Pokud nejste přesvědčeni o svých schopnostech, měli byste tomu důvěřovat odborníkům.

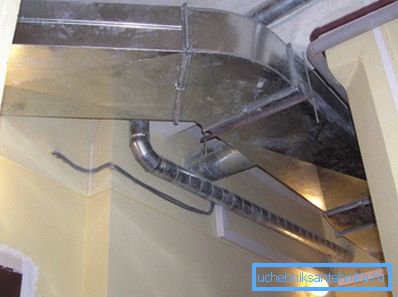

Kovové větrací kanály.
