Instalace větrání: jak vybavit ventilační systém

11-05-2018
Větrání

Při výstavbě soukromé obytné budovy je kromě tekoucí vody, odpadních vod, elektřiny a dalších inženýrských sítí nezbytné zajistit uspořádání větrací soustavy. Je to velmi důležitý faktor pro zajištění pohodlí a pohody v domě. Instalace větrání nevyvolává žádné zvláštní potíže, nicméně v průběhu práce je důležité zvážit některé nuance a zvláštnosti.

Pokyny uvedené v tomto článku vám pomohou pochopit je.

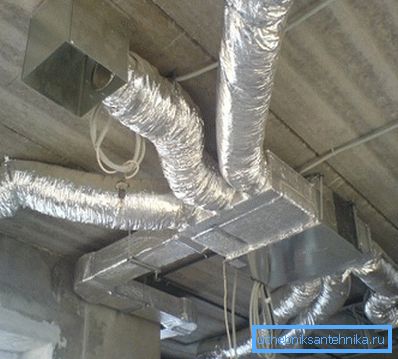

Komfortní mikroklima v domě závisí na vysoce kvalitní instalaci větrání.

Varianty větrání

Před zakoupením komponentů pro instalaci větrání a zahájení výroby je nutné pochopit princip fungování a rozlišovat mezi přirozenými a nucenými schématy jeho provozu.

Pro organizaci účinné výměny vzduchu ve většině případů je dostatečné přirozené větrání. V tomto případě je tok a odstranění vzduchu způsobeno rozdílem tlaku a teploty mimo a uvnitř odvětrané oblasti.

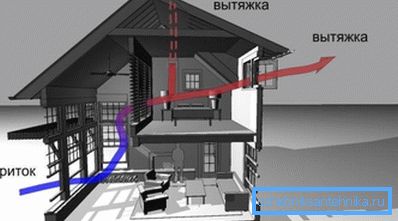

Na fotografii - schéma přirozené větrání chaty

Navzdory skutečnosti, že náklady na instalaci ventilace, která funguje na tomto principu, jsou malé, má tento ventilační systém několik nevýhod:

  1. Účinnost jeho práce závisí do značné míry na povětrnostních podmínkách. Za účelem vytvoření tahu musí být vnitřní teplota vyšší než vnější. Proto v teplé sezóně je jeho výkon výrazně omezen.
  2. Při organizaci odtoku vzduchu je nutná přímá větrací hřídel dostatečně velkého průřezu a délky. Ne ve všech případech existuje možnost jeho výroby.

Tyto nevýhody jsou zbaveny nucené ventilace, kde je proudění vzduchu organizováno pomocí ventilátorů. V tomto případě však spotřební materiál pro instalaci větrání bude stát o něco dražší, protože bude nutné kupovat různá elektrická zařízení.

Také cena jeho provozu bude vyšší (spotřeba energie potřebná pro napájení motoru ventilátoru se zvýší).

Mechanická ventilační schéma chaty

Dávejte pozor! Práce systému nucené ventilace je doprovázena šumem. Při navrhování, mimo jiné, byste se měli postarat o vysoce kvalitní zvuková izolace, jinak to bude mít nepohodlí obyvatel domu.

Instalace inženýrské sítě

Použité materiály

Kvalita konstrukční inženýrské sítě je přímo závislá na použitých kanálech. Jejich výběr závisí na funkčním účelu ventilačního systému, na prostoru větraných prostorů a na parametrech vzduchu, který se pohybuje.

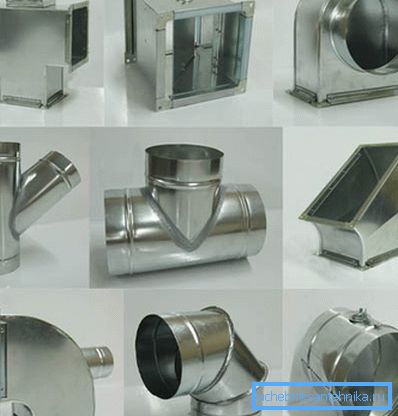

Tvarované díly pro větrání

Nejběžnější vzduchové kanály jsou kulaté a obdélníkové, z oceli.

Jeho tloušťka a povlak závisí na chemickém složení a teplotě vzduchu, který prochází ventilací:

  • při okolní teplotě pod + 80 ° C a vlhkosti do 60% se používá galvanizovaná ocel o tloušťce 0,5 až 1 mm;
  • pokud parametry vzdušného prostředí překračují výše uvedené hodnoty, používají se potrubí z nerezové nebo uhlíkové oceli o tloušťce stěny 2 mm;
  • Je-li nutné dopravovat vzduch obsahující agresivní plyny, doporučuje se používat ve ventilačním systému díly z kovu nebo hliníku o síle stěny 1,5 až 2 mm.

Kromě přímých leteckých kanálů vytváří moderní průmysl mnoho tvarovaných částí, které vám umožňují vytvářet následky, obrysy, otáčky a podobně.

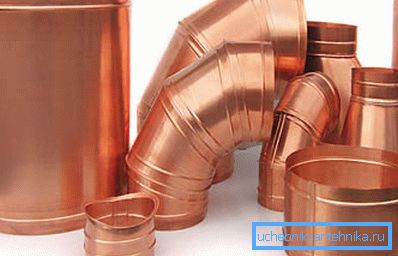

Použití měděných vzduchovodů umožňuje vytvořit nejen efektivní, ale také krásnou síť větrání.

Pokud se předpokládá použití podšívky s otevřeným kanálem, můžete si vybrat produkty vyrobené z mědi, textilu nebo plastu, které mají atraktivní vzhled.

Typy připojení

Vzduchové kanály, aby nedošlo k úniku vzduchu, musí být propojeny naprosto těsně.

Chcete-li to provést, existují následující metody:

  1. Příruba. Je vyrobena z ocelových pásů nebo úhlové oceli. Je upevněna na ocelovém potrubí s přírubou.
  2. Bandáž. Speciální kus, který se nosí na vzduchových kanálech s předhrannými hranami. Pro dosažení největší těsnosti se obvaz může naplnit hermetickým tmelem. Tato metoda je častěji používána pro navrhování ventilačních systémů v chemické výrobě.
  3. Nippelny (muftovy) spojení. Nejčastější v individuální konstrukci díky snadné instalaci. Není-li vsuvka opatřena těsněním, při montáži by měl být kloub dodatečně utěsněn lepicí páskou.

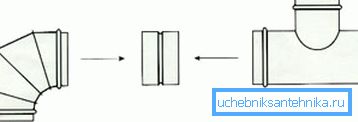

Připojte ventilační kanály ke svorkovnici
  1. Trumpet. Ještě výhodnější a snadnější způsob, jak si navzájem propojit vzduchové kanály. V tomto případě je konec jedné části vložen do speciálně rozšířeného konce druhé. Jeho nevýhodou je nedostatečná těsnost, což vyžaduje další úsilí o utěsnění kloubů.

Funkce instalace

Pokyny pro instalaci větrání jsou pochopitelné i pro nezkušené velitele.

Zde je několik tipů, pomocí kterých úspěšně provádíte veškerou práci s vlastními rukama, získáte spolehlivý a trvanlivý systém uspořádání výměny vzduchu v domě:

  1. Než začnete, musíte rozhodnout o typu použitých spojovacích prostředků. Pro montáž větracích kanálů malého průměru je vhodná montážní větrací konzola. Pokud projekt zajišťuje použití masivnějších vzduchovodů velkého průřezu, je nutná montážní pneumatika pro ventilaci, která se skládá z pásu a dvou šroubů připevněných ke stropu. Počet konzol je stanoven individuálně, podle hmotnosti, materiálu a délky vzduchových kanálů.
Montážní lišta
  1. Také nemůžete začít pracovat bez mapování sítě ventilace. Nejlepší je čerpat z půdorysu domu. Nezapomeňte, že vzduch musí procházet z hospodářských a pomocných prostor. V opačném případě proniknou do ložnice a obývacího pokoje znečištěné množství vzduchu z toalety a kuchyně, což nepřináší pohodlí.
  2. Nezapomeňte na napájecí kanály. Instalace povinného větracího systému vyžaduje alespoň jedno potrubí, které odsává čerstvý vzduch z ulice. Je také možné vybavit sací ventily s vnějškem s ventilátorem nebo bez ventilátorů, které kompenzují nedostatek vzduchu v důsledku jeho odstranění.
Ventil přívodu vzduchu
  1. Při konstrukci větrací sítě nezapomeňte, že v zimě kondenzuje vlhkost na vnitřní ploše během své práce. Potruby by proto měly být umístěny tak, aby se kapalina nedostala do místnosti nebo do elektrického zařízení (ventilátory, ohřívače apod.). Doporučujeme používat speciální kondenzátory vlhkosti, které také pomohou připevnit pneumatiku pro montáž ventilace.
  2. Vodorovné úseky kanálků odpadního vzduchu musí být bez problémů vybaveny odsávacími ventilátory. Vlastní tah nestačí na to, aby se znečištěné vzdušné hmoty dostaly ven.
  3. Pokud je systém větrání, který instalujete, rozvětvená konstrukce s mnoha vstupy, je nutné instalovat zpětné ventily, aby se zabránilo odvádění odpadního vzduchu do obytného prostoru. Díky nim je vytvořen požadovaný směr pohybu vzduchu.
Vzduchotechnický ventil

Dávejte pozor! Musí být přísně dodržovány bezpečnostní pokyny pro instalaci větrání. V opačném případě existuje velké nebezpečí poškození zařízení a součástí, stejně jako vážné poškození zdraví lidí zapojených do instalace vzduchových kanálů.

Závěr

Po přezkoumání výše uvedených informací jste se dozvěděli, jak nainstalovat ventilaci a klimatizaci. Další informace týkající se instalace tepelných rekuperátorů, filtračních zařízení, řídících elektronických systémů atd. Naleznete v videu v tomto článku.
