Flexibilní vzduchové kanály pro ventilaci: vlastnosti

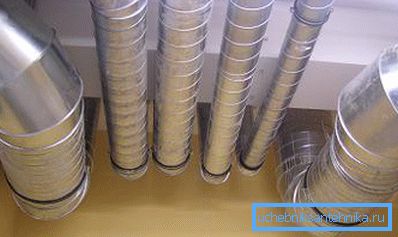

V tomto článku budeme hovořit o tom, co jsou flexibilní vzduchové kanály pro ventilaci, jak a od toho, co jsou vyrobeny, a jaké jsou vlastnosti jejich použití. Téma předmětu je velmi zajímavé, protože kromě provozu v průmyslových systémech se při instalaci kuchyňských výtažků používají flexibilní větrací kanály.

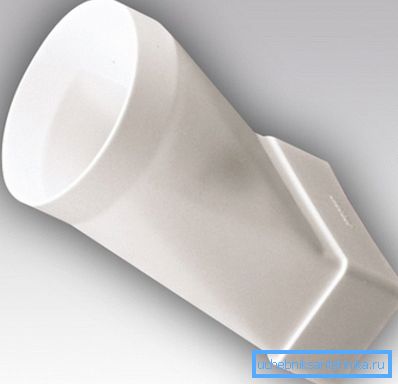

Navzdory skutečnosti, že je v prodeji široká škála tuhých kulatých a obdélníkových kanálů, není potřeba používat flexibilní trubky méně relevantní. Důvodem popularity je, že pevný kanál na některých nepohodlných částech povrchu nemůže být instalován.

Opět platí, že na některých površích s velkým počtem vyčnívajících částí je tuhá konstrukce s velkým počtem spojů prostě nevýnosná. Použití více kohoutků může nahradit nákup flexibilní trubky, která je charakterizována vysokým stupněm těsnosti a provozní spolehlivosti.

Hlavní odrůdy

V současné době se vyrábí flexibilní kovové a plastové vzduchové potrubí pro větrání. Obě kategorie výrobků se používají při konstrukci domácích odsávacích systémů. Zvažte vlastnosti zařízení těchto druhů podrobněji.

Plastové kanály jsou vyrobeny z následujících typů polymerních materiálů:

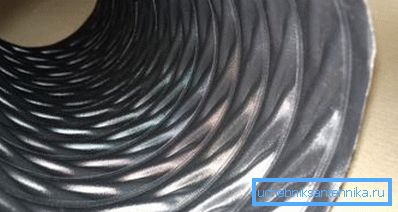

• Polyvinylchlorid (PVC) s výztuží z ocelových spirál se používá pro výrobu potrubí s relativně hladkým vnitřním povrchem.

Flexibilní PVC kanály jsou vyráběny vytlačováním na plně automatizovaném zařízení, a proto je cena hotového výrobku relativně nízká.

PVC kanály nejsou oděruvzdorné, ale zároveň jsou zcela průhledné a proto jsou nejlepší volbou pro odsavače přístrojů v dřevozpracujícím průmyslu. Průměr výrobků z PVC je omezen na rozsah velikostí 16-200 mm.

Důležité: Významnou nevýhodou vzduchových potrubí z polyvinylchloridu je nízká odolnost vůči nízkým teplotám, takže nemohou být použity ve sacích systémech spolu s topením. Kromě toho tyto produkty, když teplota klesne pod + 5 ° С, ztrácejí svou dosavadní flexibilitu a stávají se křehkými.

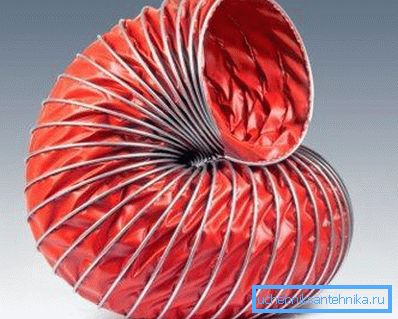

• Viniuretan s výztuží z oceli spirály se používá pro výrobu vzduchových kanálů podle principu svařování polymerové pásky společně s kovovou spirálou.

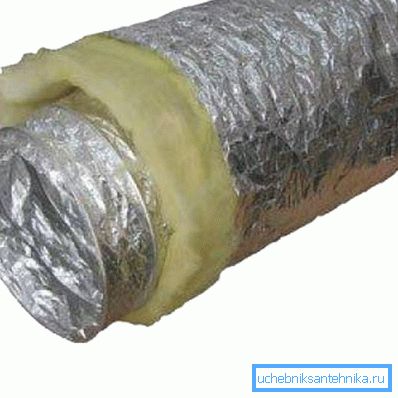

Výhodou těchto kanálů je vysoká odolnost proti mechanickým deformacím a extrémně nízkému stupni hluku. Tento typ větracího kanálu je nejvíce flexibilní. Například produkt může být vázán do uzlu bez narušení jeho integrity.

Vzhledem k vysoké pevnosti a rozmanitosti velikostí mohou být tyto flexibilní vzduchové kanály použity jak pro konstrukci větrání, tak pro připojení klimatizačních systémů.

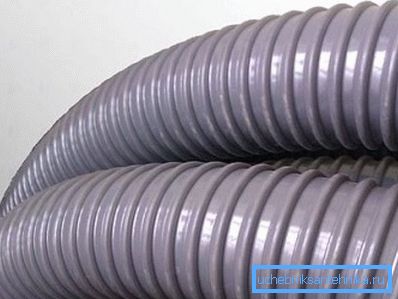

• Vzduchové potrubí z polyolefinů nebo polyuretanu (PU) s ocelovou spirálovou výztuží vykazují průměrnou pevnost. Produkty mohou být použity v zařízení domácí výtažky. Významnou nevýhodou takových výrobků je nízká aerodynamika žebrovaného vnitřního povrchu.

Důležité: Vzhledem k nedostatku hladkosti vnitřních stěn jsou vzduchové kanály z těchto materiálů s větší pravděpodobností blokovány než jejich protějšky s hladkým vnitřním povrchem.

Kovové výrobky jsou uvedeny v následujících kategoriích:

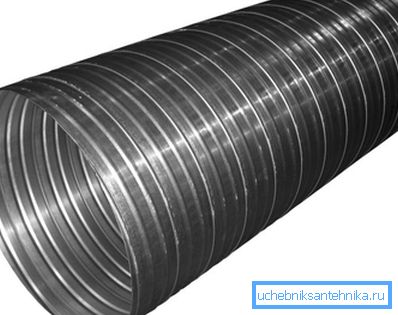

• Ocelové vzduchové kanály pro větrání jsou vyrobeny z ocelových plechů, rozřezány na pásky. Páska je tvarována do spirály, po níž je z polotovaru vyrobena jednostranná trubka.

Takové konstrukce se vyznačují velkou hmotností s vysokou pevností. Pro větší trvanlivost je ocel galvanizována před zahájením výrobních prací.

• Hliníkové vzduchové kanály pro větrání také z kovového pásu, z něhož je vytvořena kulatá trubka. Výsledná žebra jsou propojena skládací zámkem.

Takové výrobky lze ohýbat téměř v pravém úhlu bez poškození těsnosti. Kromě toho se hliníkové výrobky, stejně jako jejich ocelové protějšky, účinně používají v teplotním rozsahu od -30 ° C do + 300 ° C.

Důležité: Flexibilní kovové kanály nejsou nejlepším řešením pro více použití. Pokud je ventilační potrubí instalováno a má potřebnou formu, je žádoucí, aby nebylo později narovnáno.

Provoz flexibilních větracích kanálů

V souladu s TU 36 736 93 pro kovové ventilační kanály se tyto výrobky používají v různých průmyslových oborech, při pořizování bytových a veřejných budov atd.

Moderní technologie umožňují vyrábět takové trubky nejen flexibilní, ale také opravdu vzduchotěsné. Navzdory zvýšené funkčnosti a poptávce není cena flexibilních kanálů výrazně vyšší než cena rigidních analogů.

Důležitou podmínkou zajišťující efektivitu provozu těchto výrobků je správnost instalace. Kromě toho může být účinnost provozu vzduchových kanálů zajištěna včasným vyčištěním vnitřní dutiny z blokád.

Zvažte, jaké jsou funkce instalace flexibilních kanálů.

Vlastnosti instalace

Připojení kovových kanálů pro ventilaci při zatáčení, abyste dosáhli optimálního napětí, byste měli používat kovové tuhé ohyby s nastavitelným úhlem natočení. Koleno je pevně namontováno na nosných konstrukcích a díky tomu je možné zajistit požadované napětí kanálu na nepřímých úsecích vedení.

Tato montážní technologie poskytuje takové výhody jako:

• Snížení odporu vnitřního povrchu potrubí v důsledku skutečnosti, že vnitřní objímka je správně napnutá.
• Schopnost nastavit úhel ohybu v rozsahu 90-180 stupňů;
• Zachování požadované míry mobility ventilačního kanálu během provozu systému.
• Spolehlivost připevnění pružného potrubí při zatáčení.
• Nízká pravděpodobnost přerušení flexibilního ventilačního kanálu v bodech obratu.

Důležité: Použití flexibilních kanálů podléhá řadě omezení, včetně nepřípustnosti instalace ve vertikálních stoupačkách, jejichž výška je větší než 6 metrů. Flexibilní kanály by se navíc neměly používat bez zohlednění parametrů, jako je tepelná odolnost, konstrukční prvky atd.

Návod k instalaci předpokládá splnění následujících požadavků:

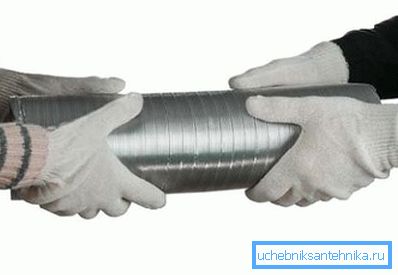

• Při spouštění instalačních prací je nutné vnitřní rukojeť trubice úplně natáhnout rukama, abyste odstranili ohyby a tlakové ztráty.
• Přebytečné ohebné trubky jsou odříznuty. Neinstalujte větrací systém a nechte dodatečnou délku potrubí v rezervě.
• Závěsné konzoly se volí s ohledem na dostatečnou šířku, ve které vnější průměr pláště (pláště) nezmění svůj tvar.
• Pro průchod stěnových konstrukcí budeme určitě používat kovové objímky nebo adaptéry, které zajistí bezpečnost flexibilního potrubí během montáže a následného provozu.

Montážní práce se provádějí následovně:

• Flexibilní, teplotně odolné vzduchové kanály pro ventilaci jsou řezány v napnutém stavu pomocí kovových nůžek, zatímco spirálová část je kousnuta stroji. Při práci s plastovými kanály se polymerní skořápka ořezá ostrým nožem, zatímco špirála se klepá na kleště.
• Připojení se provádí pomocí spojky typu bradavky, hliníkové samolepicí pásky nebo tmelu. Vstup potrubí na trysku musí být nejméně 50 mm
• Připojení pro extra pevnost fixuje nylon nebo kovovou kravatu.
• Montáž polotuhých kanálů se provádí připevněním k přírubám a upevněním šrouby.
• Na konci práce zkontrolujeme těsnost spojů.

Závěr

Nyní víte, jaké PVC vzduchové kanály pro ventilaci a jejich kovové protějšky jsou. V důsledku toho budete moci vybrat ty modifikace ventilačních kanálů, které budou vyhovovat potřebám použitého schématu výměny vzduchu.

Více užitečných a informativních informací naleznete v tomto článku.
