Domovní ventilace doma: typy a konstrukční prvky
Větrání soukromého domu s vlastními rukama je nezbytným opatřením pro normální provoz objektu jako životní nebo obchodní oblasti. Správná výměna plynu je důležitá nejen pro obyvatele domu, ale také pro normální provoz všech struktur tvořících tuto strukturu. Řekneme vám, jak v domě provádět větrání vlastními rukama.
Ventilační systém
Účel a funkce
Zdá se, že účel ventilace je pochopitelný i pro dítě: zajišťuje nezbytnou výměnu plynu v místnosti pro pohodlný pobyt lidí, skladování potravin a optimální mikroklima. Předcházející období a konstrukční technologie, které jsou pro ně typické, nás přesvědčily, že je docela dost mít výfukový hřídel a zbytek je řešen otevřeným průduchem.
V současné době však takový systém nebyl schopen poskytnout potřebné ukazatele výměny vzduchu. Důvodem je skutečnost, že dřívější stavební struktury byly poněkud odlišné: dřevěná okna a dveře, neizolované stavební obálky a přírodní materiály měly spíše netěsnou strukturu a poskytovaly přirozený přísun čerstvého vzduchu kvůli infiltraci prasklinami a "dýchacími" materiály.
Dávejte pozor! S nástupem plastových rámů a oken s dvojitým zasklením, pancéřovými dveřmi a tepelnými izolačními systémy, parozábrany a čelním sklem byl přirozený proud vzduchu zpochybněn. To vedlo k potřebě organizovat nucené ventilační systémy.
U malého bytu může být také dostatečné větrání, za předpokladu, že pro proudění vzduchu jsou k dispozici speciální ventily. Mohou být umístěny v okenních rámech některých výrobců skla a mohou být vyrobeny ve stěnách domu. V případě soukromého domu je lepší použít napájecí a výfukový systém s nuceným pohybem vzduchu.
Větrání venkovského domu s vlastními rukama - důležitou a nezbytnou podmínkou pro normální provoz místnosti.
Neprítomnost těchto faktorů vede k následujícím důsledkům:
- V důsledku lidského dýchání je použití vyhřívané vody k praní a mytí, vaření, sušení oblečení apod. vlhkost se zvyšuje v místnosti. Pokud se vlhký vzduch nezmění na čerstvé a suché včas, bude pozorováno ucpání, kondenzace na oknech a jiných chladných površích, růst houbových organismů a patogenních bakterií;
- Pokles koncentrace kyslíku ve vzduchu bude mít za následek snížení výkonu, závratě a obecné zhoršení dobrých životních podmínek domácnosti;
- V domě se hromadí prach, který také zvyšuje riziko patogenní flóry a růstu hub;
- Výrobky spalování sazí a plynu v kuchyni se usadí na povrchu stěn, stropu a nábytku a zanechávají na nich mastnou zátěž;
- Stavební konstrukce absorbují přebytečnou vlhkost, což vede k předčasnému poškození v důsledku korozi, poškození plísní a bakterií.

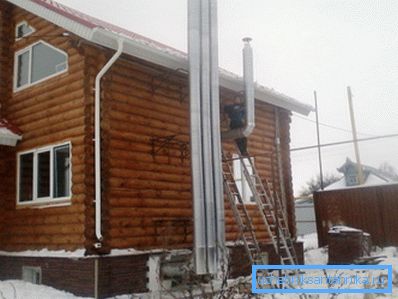

Dávejte pozor! Správné větrání soukromého domu vlastními rukama je nutné nejen jako podmínka pohodlí, ale jako nezbytná podmínka pro normální využití prostor a život jeho obyvatel.
Druhy
Schéma větrání v soukromém domě s vlastními rukama může být uspořádáno různými způsoby. V ideálním případě je vybrána na základě výsledků výpočtů, ale moderní řešení jsou stále více nakloněna automatizovaným napájecím a výfukovým systémům.
Existují tři typy ventilačních systémů:

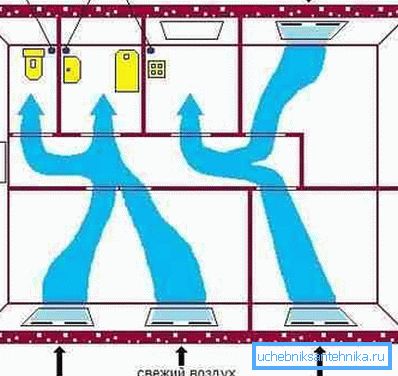

- Přírodní. Rozdělena na organizované a neorganizované. První se skládá z vývodových a výfukových otvorů, přičemž výfukové otvory jsou vytaženy co nejvíce pomocí ventilačního potrubí a napájecí otvory jsou umístěny ve spodní části, což zajišťuje rozdíl v gravitačním tlaku a vytváří chuť; neorganizované větrání se provádí infiltrací a větráním;

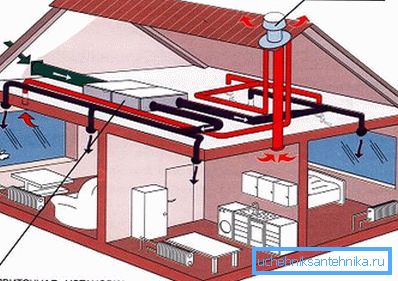

- Nucené (mechanické). Zde přítok a výfuk provádí síly ventilátorů, jejichž výkon a výkon je zvolen s ohledem na charakteristiku místnosti. Tam jsou místní a obecné výměny, mohou mít ruční, dálkové nebo automatické řízení, nejčastěji - kombinované;
- Kombinované. Obvykle se k stávajícímu přírodnímu systému, který je součástí okamžiků těžkého kouře nebo během sušení prádla, přidává povinný výfuk nebo dodávka.
Pokud přírodní a kombinované systémy nevyvolávají žádné zvláštní otázky, jsou povinné charakteristické vyšší složitostí. To je způsobeno skutečností, že tato řešení prošla největším vývojem a jsou výsledkem používání nových technologií a nápadů.

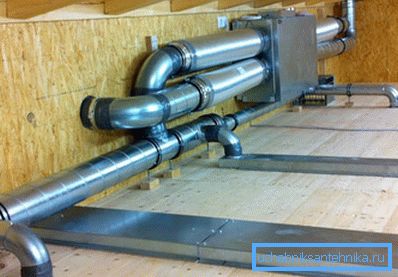

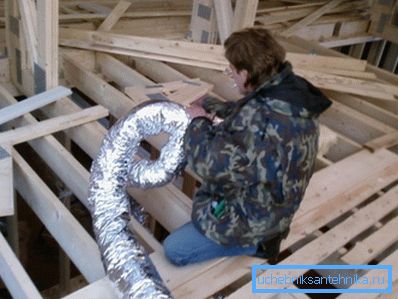

Mechanické větrání ve vašem domě s vlastními rukama může mít bezkusové a bezkanálové provedení. V prvním případě se vzdušné hmoty pohybují potrubním systémem a hřídelemi k napájecím a výfukovým místům, ve druhém případě se úloha kanálů provádí podzemním nebo mezilehlým prostorem.

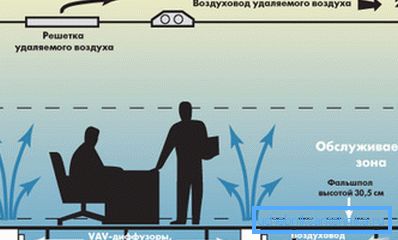

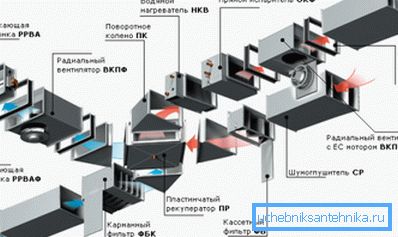

Systémy bez kanálu jsou považovány za nejslibnější a nejpohodlnější, ale dnes jsou v jistém smyslu know-how, a proto jsou v naší zemi poměrně zřídka. Kanálové ventilační systémy umožňují vytvářet složité rozvětvené sítě s bodovým přívodem a přívodem vzduchu, které jsou řízeny pomocí automatizace a mohou pracovat v různých režimech v závislosti na podmínkách okolní místnosti.

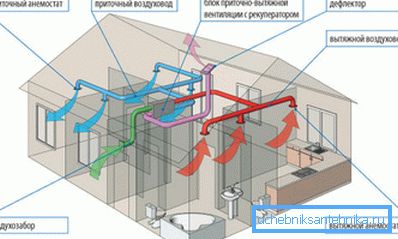

Dávejte pozor! Systémy větrání kanálů umožňují nejefektivněji organizovat systémy filtrace vzduchu, rekuperace tepla, vytápění nebo chlazení, automatické zavírání nebo otevírání kanálů, ochrana před požáry, kouřem a dalšími nehodami.

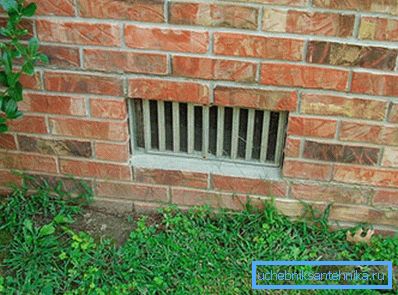

Kromě obecného systému mohou být místní sestavy instalovány samostatně: větrání kanalizace v soukromém domě s vlastními rukama, provzdušňování suterénu, větrání podzemních nebo podkrovních prostor atd.
Návrh a instalace
Výpočet ventilace lze provést na základě zjednodušeného schématu nebo výpočtu výkonu (směnného kurzu). Množství výměny je poměr přívodu vzduchu k objemu místnosti za jednotku času.
Předpokládá se, že násobek za 60 minut, např. Násobnost 0,5, znamená, že za hodinu dosáhl objem čerstvého vzduchu polovinu objemu místnosti a množství, které se rovnalo jedné, znamená úplnou změnu vzduchu za hodinu.
Výkonnost v různých místnostech je odlišná. Podle SNiP 2.08.01.89 - "Rezidenční budovy", dodatek 4, je vybrána pomocí tabulky:
| Typ pokoje | Průměrná teplota vzduchu v chladné sezóně, ° С | Míra změny vzduchu nebo intenzita výfukového plynu, m3/ h | |
| Příliv | Odsávací odsavač | ||
| Ložnice nebo obývací pokoj | 18 (20) | - | 3 m3/ h na metr obytného prostoru |
| Sušárna na šaty pro šaty | - | - | 30 m3/ h |
| Koupelna | 25 | - | 25 m3/ h |
| Individuální toaleta | 18 | - | 25 m3/ h |
| WC spolu s koupelnou | 25 | - | 50 m3/ h |
| Obecná toaleta | 18 | - | 0,5 |
| Společná sprcha | 25 | - | 5 |
| Společná toaleta | 16 | - | 50 m3/ h na 1 toaletu a / nebo 25 m3/ h na pisoár |
| Pokoj pro žehlení a čištění oděvů | 18 | - | 1.5 |
Po určení směnného kurzu vzduchu se spotřeba vzduchu snadno stanoví podle vzorce:
L = V * n, kde:
- L je požadovaný průtok
- V je objem místnosti
- n je množina výměny.

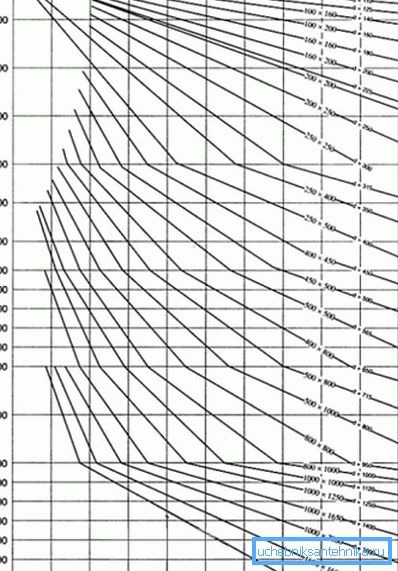

Dále určete rychlost pohybu vzduchu. Pro přírodní systémy je to 1 - 2 m / s, pro mechanické - ne více než 3 - 4 m / s. Pokud znáte množství průtoku vzduchu a rychlost jeho pohybu, můžete určit hodnotu průřezu kanálu pomocí grafu:
Instrukce je jednoduchá:
- Určíme celkovou spotřebu vzduchu celého systému a zaokrouhlujeme. Pak odložíme hodnotu získanou na svislé ose;
- Poté se na vodorovné ose vychýlí hodnota rychlosti toku;
- Z bodu na vodorovné ose, která odpovídá rychlosti, sestoupíme dolů k přímce svislé svislé přímky k průsečíku vodorovně vedenou čarou z bodu na ose x odpovídající průtoku;
- Ze získaného průsečíku sestupujeme k nejbližšímu spodnímu okraji diagramu a určujeme rozměry průřezu potrubí nebo jeho průměru.
Dávejte pozor! Při neexistenci zkušeností a dovedností těchto výpočtů je lepší svěřit designu a instalaci komplexní větvené větrání odborníkům. Cena práce stavitelů bude nižší než náklady na změny a výměnu zařízení.
Další je výběr zařízení na základě vypočítaných údajů o výkonu a velikosti kanálů. Vzduchové difuzory se nacházejí v dolní části stěny (pokud je to možné) a odvádějí vzduch do nejnechylnějších míst (toalety, koupelny, kuchyně) pod strop.
Závěr
Ventilační systém je nezbytným řešením pro normální provoz moderního domu. Výběr jedné nebo jiné odrůdy závisí na vlastnostech konstrukce, ale nejčastěji používají mechanické obvody pro napájení a výfuk. Video v tomto článku vám pomůže lépe pochopit problém.
