Co jsou výměníky tepla pro ventilaci: rozdíly a vlastnosti

Výměna vzduchu v místnosti, kdy je teplotní rozdíl uvnitř i venku vždy ohrožen nepohodlí a někdy dokonce nepřijatelný. Proto je výroba výměníků tepla pro ventilaci v některých případech nezbytná pro vytváření civilizovaných podmínek.

Takové návrhy mohou fungovat z elektřiny, z vody a z přirozeného tepla horní vrstvy půdy, ale jejich cena, která je zcela přirozená, se od sebe navzájem značně liší. Nyní věnujeme pozornost levnějším možnostem a úplnost informací vám ukáže video v tomto článku.

Výměníky tepla

Poznámka: Elektrický, zemní nebo vodní výměník tepla pro větrání je navržen tak, aby stabilizoval teplotu nasávaného vzduchu. Tím, že prochází vyhřívaným nebo chlazeným zařízením, může být proud vzduchu v závislosti na teplotních podmínkách jednotky ohříván nebo ochlazován.

Rozdíly

1. Jak jsme již uvedli, existují tři typy výměníků tepla podle způsobu udržování jejich teploty:

• elektrická (přeměňuje elektřinu na teplo nebo chlad);
• voda (používá teplotu chladicí kapaliny v topném systému nebo ohřívači vzduchu);
• podzemní voda (používá přirozenou teplotu horní vrstvy země).

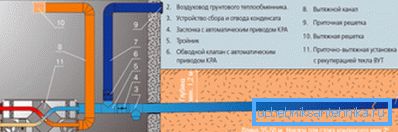

1. Dále mohou být podzemní jednotky odlišné, tj. Kanálové a bezkanálové. Kanálová instalace zahrnují systém potrubí (potrubí) zakopaných pod zem, skrz který prochází sací vzduch.
2. Pro bezproblémovou instalaci jsou potrubí potřeba pouze pro nasávání vzduchu z povrchu a jeho přitahování do místnosti - tepelné zpracování probíhá ve speciálním výklenku, obvykle naplněném štěrkem, ale spíše na něm.

Poznámka: Existuje ještě jeden typ výměníku tepla - je to rekuperátor, který v překladu z latiny doslova znamená přijetí zpět nebo návrat. Jedná se o povrchovou instalaci, která využívá teplo plynů přicházejících z místnosti. To znamená, že vzduch, který je v kontaktu s vytlačovaným prouděním tenkou stěnou, udržuje konstantní teplotu.

Vodní systémy

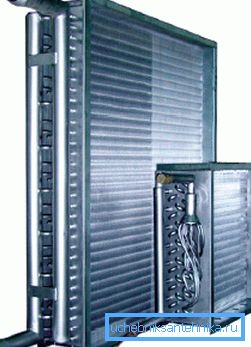

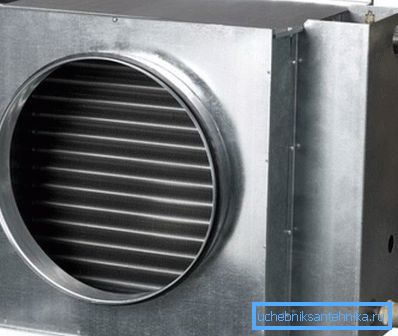

Dvou-, tří- nebo čtyřřadý vodní výměník tepla pro čerstvý vzduch může být zapuštěn do systému zásobování teplem - to je přesně tak, jak je vyrábí náš průmysl (je možné, že existují jiné možnosti někde). Větší počet řádků pomáhá zvýšit plochu pro kontakt s nasávaným vzduchem s tekutinou přenášející teplo (přes stěnu).

Ale čím více potrubí pro vzduch, tím méně prostoru je ponecháno pro přenos kapalné chladicí kapaliny, tudíž je třeba buď podstatně zvýšit velikost směšovače, nebo najít střední část.

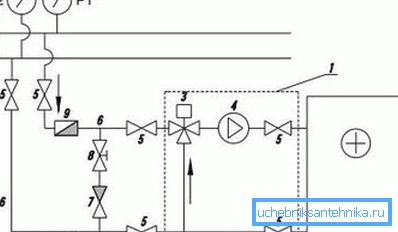

Hlavním problémem výměníků tepla tohoto typu je neschopnost regulovat teplotu nasávaného vzduchu - je zcela závislá na vytápění ohřívače, ale existuje cesta. Aby bylo možné regulovat teplotu průtoku, nainstalujte třícestný ventil, který řídí tekutinu přenášející teplo podél velkého nebo malého kruhu.

A také může obecně zastavit svůj pohyb dostatečným ohřevem velkého kruhu, jak to vyžaduje návod. To znamená, že pokud snímač signalizuje, že se místnost dostatečně zahřeje, chladicí kapalina je posílána do malého kruhu, takže oběh pokračuje, přestože oblast přenosu tepla je prakticky zrušena.

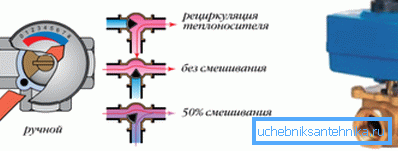

Třícestné jeřáby jsou:

• mechanické, kde se řízení toku chladicí kapaliny provádí ručně;
• automatické, kde tok je řízen servo poháněným 220V (jeho cena je samozřejmě mnohem vyšší).

Poslední možnost vám umožňuje nastavit určitou teplotu a nastavení automatického režimu topení nastane v automatickém režimu, čímž se udržuje nejen teplota vody, ale i teplota nasávaného vzduchu, který prochází mísicí jednotkou.

Systémy podzemních vod

Finančně výhodný je zemní výměník tepla pro větrání, protože utrácíte peníze pouze na jeho instalaci a materiály a získáváte tepelnou energii zdarma ze střev země.

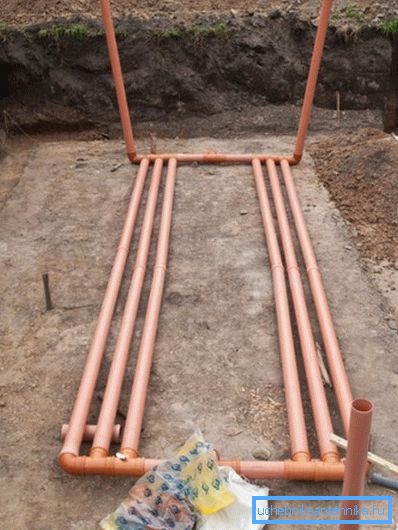

Nejčastěji pro instalaci takového systému se používají trubky z polyvinylchloridu (PVC) o průměru 200-250 mm. Jsou určeny pro pokládku kanalizace - jsou poměrně levné a jsou velmi pohodlné instalovat díky zásuvkám a těsnícím pásům. Kromě toho, pokládání odpadních trubek na závity nevyžaduje žádné svařovací práce ani lepení - takové rozdíly jsou možné díky tvarovým úchytům (úhly, odpory, čtyřhrany a redukce).

Při položení potrubí do podzemí je nutné dodržet určitou hloubku, která závisí na úrovni zamrznutí půdy v oblasti. Například, pokud ve vašem okolí půda v zimě zamrzne do hloubky jednoho metru, pak bude teplá o půl metru nižší.

Instalace by se proto měla provádět v hloubce jeden a půl nebo dva metry, kde teplota neklesne pod 10 ° C. Je také nutné dodržet sklon asi 2 cm / 1 m, aby kondenzát mohl proudit dovnitř.

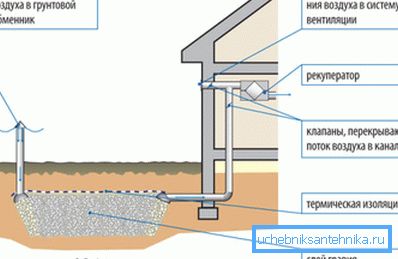

Ale pokud chcete nainstalovat takový systém pro svůj domov, můžete to udělat bez kanálů. To znamená, že namísto potrubí pohřbených pod zemí použijete místo, které je naplněno sutinami, které slouží jako místo pro ohřev nasávaného vzduchu.

Chcete-li to udělat znovu, potřebujete znát hloubku zamrznutí půdy ve vaší oblasti, abyste odstupovali od ní 0,5-1m, vykopněte jámu o hloubce 3,5-4m a někde o šířce 80 cm. Jámka je vyplněna štěrkem (čím větší frakce, tím lepší výměna vzduchu) je přesně 3,5-4 metrů a zbytek je pokrytý půdou.

Pro přívod vzduchu je instalována svislá trubka a další potrubí na výstupu z kamenného filtru slouží k napájení místnosti. Je třeba poznamenat, že opravy ventilačních výměníků tepla z tohoto typu se prakticky nevyžadují. A pokud je náhle taková potřeba, je spíše spojena s čištěním nebo výměnou sacího potrubí, což není obtížné.

Závěr

Jak je vidět, ze všech uvedených typů systémů výměny tepla je nejsnadněji vybudovat potrubní vzduchové potrubí s vlastními rukama. Výhodou je to, že filtruje tok vzduchu, ale je to také jeho nevýhoda, protože filtr zpomaluje průtok.
