Co je ventilový šnek: funkce zařízení
Takzvaný hlemýžď pro ventilaci nemůže vždy znamenat stejný druh donucovacího ventilačního zařízení - hlavními společnými znaky jsou tvar jednotky, nikoliv princip činnosti a směru proudění vzduchu.
Vstřikovací zařízení tohoto typu mohou:
- radikálně odlišné na principu lopatek zařízení;
- a může být také typu přítoku nebo výfukového plynu, to znamená směru průtoku v opačném směru.
Jsou obvykle používány pro kotle na tuhá paliva velkých rozměrů, výrobny a veřejné budovy, ale o všechno níže a navíc - video v tomto článku.
Mechanická ventilace
Poznámka: Vstřikovací a sací jednotky s elektromotorem, které se nazývají kochle, nejsou vhodné pro žádnou ventilaci, protože mohou řídit průtok vzduchu pouze v jednom směru.
Druhy větrání
- Jak je vidět na horním obrázku, slovo větrání může znamenat zcela odlišné způsoby výměny vzduchu a možná jste o některých z nich vůbec neslyšeli, ale budeme krátce zvážit pouze ty nejzákladnější.
- Za prvé, existuje známá metoda výfuku, když je z místnosti odstraněn teplý nebo znečištěný vzduch.
- Zadruhé existuje možnost dodávky a nejčastěji je to přidání čerstvého chladného vzduchu.

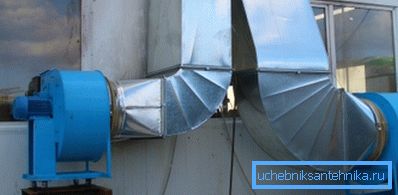

- Zatřetí je to kombinace, tedy možnost dodávky a výfuku.
- Výše uvedené systémy mohou fungovat přirozeně, ale mohou také pracovat násilně pomocí axiálních, radiálních (odstředivých), diametrálních (tangenciálních) a diagonálních ventilátorů. Kapotu a průtok vzduchu lze navíc provádět buď obecně nebo v místním režimu. To znamená, že potrubí je dodáváno do konkrétního místa určení a provádí funkci foukání nebo výfuku.
Příklady
Poznámka: Níže uvádíme několik druhů šneků, které se používají pro hlavní typy větrání.

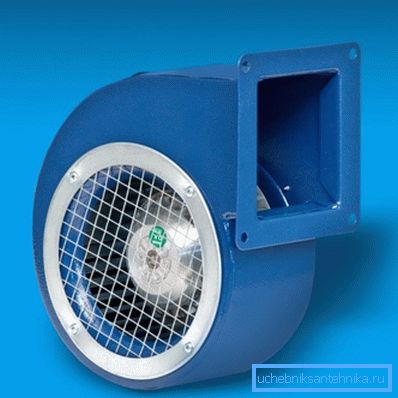

BDRS 120-60 (Turecko) je radiální výfukový hlemýžď o hmotnosti 2,1 kg, frekvenci 2325 ot / min, napětí 220 / 230V / 50Hz a maximální spotřebu energie 90W. Současně je BDRS 120-60 schopen čerpat maximálně 380 m.3/ min vzduchu s teplotou od -15 ° C do +40 ° C, má bezpečnostní třídu IP54.
BDRS může mít několik velikostí, externí rotační motor je vyroben z pozinkované oceli a je chráněn ze strany s chromovou mřížkou, která zabraňuje průniku prvků jiných výrobců na oběžné kolo.
Tepelně odolný radiální ventilátor Dundar CM 16.2H se obvykle používá k odčerpávání horkého vzduchu z kotlů na tuhá paliva, ačkoli instrukce také umožňuje jeho použití pro prostory s různými účely. Průtok vzduchu během přepravy může mít teplotu od -30 ° C do +120 ° C a samotný hlemýžď může být otočen na 0? (horizontální poloha), 90a, 180a a 270? (motor na pravé straně).
Model CM 16.2H má otáčky motoru 2750 ot / min, napětí 220 / 230V / 50Hz a maximální spotřebu energie 460W. Jednotka o hmotnosti 7,9 kg dokáže čerpat maximální objem 1765 metrů3/ min. vzduch, úroveň tlaku 780Pa, má stupeň krytí IP54.

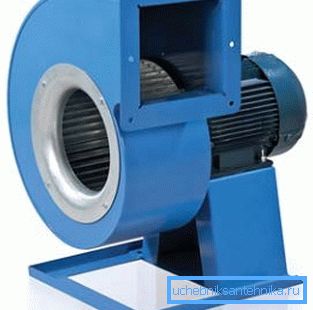

Různé úpravy VENTS VShCHUN mohou být použity pro potřeby dodávky a odsávání větrání a klimatizace v prostorách pro různé účely a mají kapacitu letecké dopravy až 19000 m3/ hodina
Taková odstředivá spirála má spirálově rotující těleso a oběžné kolo, které je namontováno na ose třífázového asynchronního motoru. Pouzdro VSHCHUN z oceli, které je později potaženo polymery
Jakákoli změna znamená možnost otočení krabice doprava nebo doleva. To vám umožní připojit stávající vzduchové kanály v libovolném úhlu, ale krok mezi pevnou polohou je 45 °.
Na různých modelech lze použít také dvoutaktní nebo čtyřtaktní asynchronní motory s externím rotorem a jeho oběžné kolo ve formě předkloněných lopatek je vyrobeno z pozinkované oceli. Valivá ložiska zvyšují životnost jednotky, turbíny vyvážené ve výrobním závodě výrazně snižují hluk a úroveň ochrany je IP54.
Navíc pro VSBUN můžete nastavit rychlost s vlastními rukama pomocí regulátoru automatického transformátoru, což je velmi výhodné pro:
- měnící se období;
- pracovní podmínky;
- prostory a podobně.
Kromě toho lze k zařízení autotransformátoru připojit několik jednotek tohoto typu najednou, ale hlavní podmínka musí být splněna bez selhání: jejich celkový výkon by neměl překročit jmenovitý výkon transformátoru.
| Nastavení parametrů | VTSUN | |||||||
| 14074-0,25-2 | 14074-0,37-2 | 16074-0,55-2 | 16074-0,75-2 | 18074-0,56-4 | 18074-1,1-2 | 20093-0,55-4 | 20093-1,1-2 | |
| Napětí (V) při 50Hz | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| Příkon (kW) | 0,25 | 0,37 | 0,55 | 0,75 | 0,55 | 1.1 | 0,55 | 1.1 |
| Aktuální) A) | 0.8 | 0,9 | 1.6 | 1.8 | 1.6 | 2.6 | 1.6 | 2.6 |
| Maximální průtok vzduchu (m3/ hodina) | 450 | 710 | 750 | 1540 | 1030 | 1950 | 1615 | 1900 |
| Otáčky rotace (RPM) | 1350 | 2730 | 1360 | 2820 | 1360 | 2800 | 1360 | 2800 |
| Hladina zvuku ve vzdálenosti 3 m (db) | 60 | 65 | 62 | 68 | 64 | 70 | 67 | 73 |
| Teplota vzduchu během přepravy max. T? C | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Ochrana | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 | IP54 |
Technické parametry VENTS VSHCHUN
Poznámka: Výše uvedená tabulka uvádí technické charakteristiky pouze některých úprav systému VENTS VSHUN.
Závěr
Je třeba poznamenat, že ventilační šneky mohou být použity nejen pro velké objemy (výrobní dílny, veřejné budovy atd.), Ale také pro potřeby domácnosti, zejména pro vytápění. Samozřejmě, že cena jednotek se bude výrazně lišit, ale to se řídí rostoucí nebo klesající silou.
