Co je odsávací ventilace - funkce a typy

Větrání je jedním z technických systémů podpory života, které jsou odpovědné za efektivní cirkulaci vzduchu v jakémkoli typu místnosti. Absence řádně uspořádaného systému větrání může vést ke stagnaci vzduchu, změnám v úrovni vlhkosti, při které je možné vytvořit formu, houby a nepříjemný zápach v místnosti. Podívejme se na to, jak funguje odsávání a jak je dobré.

Účel odvětrání a jeho typy

Hlavním úkolem tohoto systému je cirkulovat tok vzduchu v prostorách. Provádí se tak organizací pohybu vzduchu, který vstupuje do místnosti zvenčí a jeho následným hladkým odstraněním.

Pro vaše informace! Průtok vzduchu z ulice je založen na principu odsávání. Bez tohoto, v místnosti s pracovní kapucí, vzduch bude zřídka.

Větrání pro domácnost

Systém odsávání větrání bytů a například kancelářských prostor lze rozdělit na:

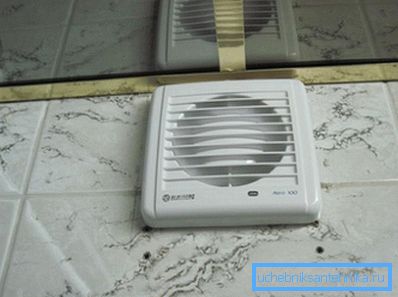

• Přizpůsoben, to znamená, že slouží jedné nebo více přilehlých místností. Obvykle pro obytné prostory se jedná o kuchyň a koupelnu nebo větrání venkovského soukromého domu. Tam, kde není možná přírodní výměna vzduchu, je nutná instalace odsávací ventilace pomocí nátlaku. K tomu je do ventilačního kanálu zabudován ventilátor (odstředivý nebo axiální).

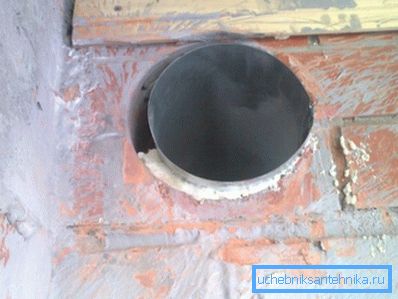

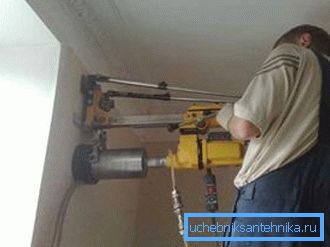

• Odstranění vzduchu z koupelny se obvykle provádí pomocí malých komínů pro větrání, položených v konstrukci stropů nebo přímo do ulice přes vnější stěnu.
• Je možné kombinovat extrakty z několika koupelen do společného kanálu.

Pozor! Větrák je zpravidla snadno spojen s vašimi rukama souběžně se spínačem světla. Někdy je na chvíli nainstalováno další časové relé, které prodlužuje chod ventilátoru po vypnutí osvětlení.

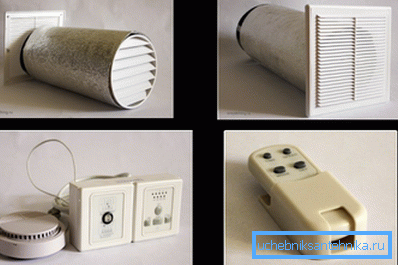

• Ventilátory jsou vybaveny speciálním ventilem, který umožňuje, aby se při zapnutí jednotky pohyboval vzduch, a když je vypnutý, zablokuje průchod.

• V kuchyní, aby bylo nalezeno odstranění kouře a páry nad sporákem, je instalován deštník, který také nese dekorativní zátěž. Kapota je vybavena ventilátorem a filtrem sestávajícím z:

• Mastné a nečisté mříže.
• Cartridge s látkami, které neutralizují nepříjemné pachy. Obvykle se jedná o sorbent, například aktivní uhlí. Toto zařízení by mělo být vyměněno asi 2-3krát ročně, protože se znečišťuje.

• Centrální. Jsou uspořádány například v bytových domech, kde odsávací větrání v bytě probíhá prostřednictvím systému oddělených kanálů, které mají přístup přes střechu budovy. To platí zvláště u železobetonových prefabrikátů, kde je obtížné navrhnout jednotlivé výfukové systémy.

• Každý byt v koupelně a kuchyni má výstup s vestavěnou ventilační mřížkou ke svislému větracímu kanálu.
• Všechny kanály přecházejí na střechu, kde jsou nad nimi instalovány ventilátory.
• Můžete kombinovat svislé kanály v jednom na vrcholu budovy a nainstalovat jeden výkonný ventilátor.
• Pokud je v domě budova technická podlaha, vertikální větrací kanály jsou v této místnosti sestaveny do společného hlavního vzduchového kanálu. Může sloužit motoru pro odsávání, instalovaný v nadstavbě nad strojovnou výtahové šachty.

Zajímavé Funkcí centrální větrání bytových domů je zajištění zvukové izolace. Aby se sousedi neuslyšeli prostřednictvím ventilačních kanálů, jsou v nich instalovány speciální tlumiče zvuku.

• Kombinované Výfukové systémy jsou vybaveny výhodami a nevýhodami centrální a individuální ventilace.

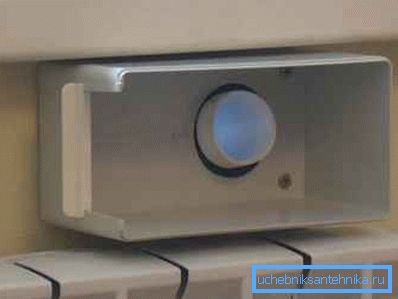

Kromě ventilátorů se instaluje do ventilačních systémů výfukový ventilační ventil nebo jednoduchá mřížka, která zajišťuje výměnu vzduchu bez nátlaku. Ventilační ventil je nastavitelná klapka s upevňovacím prvkem, který zodpovídá za intenzitu odvodu vzduchu z místnosti.

Všechna výše uvedená zařízení jsou namontována přímo u vchodu do ventilačního kanálu.

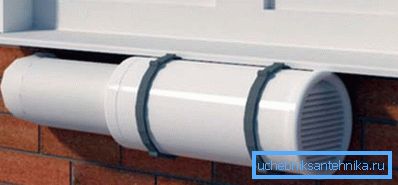

Pozor! V místnostech, kde se dřevěná okna na kovovém plastu ještě nezměnily, se nemusíte obávat přírodního proudění vzduchu ani při uzavřených oknech. Při výměně plastových oken se snažte získat návrhy s integrovaným vzduchovým ventilem.

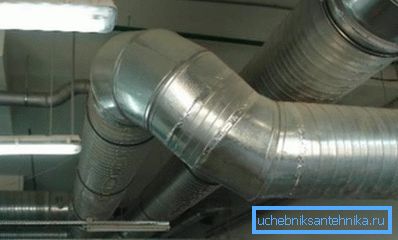

Větrání průmyslových prostor

Průmyslová odsávací ventilace kromě vytváření pohodlného pracovního prostředí plní několik úkolů v závislosti na účelu výroby:

• Odstranění výparů ve zvláště nebezpečných oblastech.
• Zajistit dostatečnou tažnost v kotlích.
• Další foukání horkých částí atd.

Větrné systémy ve výrobě jsou navrženy s ohledem na řadu faktorů:

• Účel podniku.
• Rozloha průmyslových areálů.
• Počet lidí pracujících v konkrétní místnosti a druh jejich činnosti.
• Počet a povaha zařízení provozovaných v dílnách atd.

Dávejte pozor! Při výpočtu větrání je třeba vzít v úvahu klimatické vlastnosti oblasti, ve které se nachází výroba.

Podle principu provozu může odsávací větrání ve výrobě být:

• Přírodní.
• Vynucené.
• Smíšený typ.

Přírodní větrání ve výrobě, stejně jako v každodenním životě, se provádí s volným průnikem vzduchu zvenku a jeho odstraněním ventilačními kanály.

Tah s touto metodou větrání místností závisí na konvencích okolní atmosféry:

• Tlak.
• Teplotní rozdíly.
• Rychlost větru

Využití průtoku vzduchu přes otvory ve ventilačních kanálech. Ve výrobních prostorách se tyto otvory nacházejí ve výšce 180 a 400 cm od podlahy.

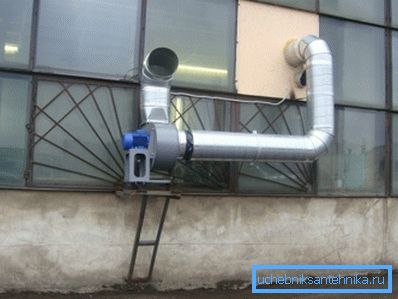

Nucený systém je vybaven speciálním zařízením - axiálními ventilátory, které pomáhají aktivně odstraňovat odpadní vzduch z místnosti.

V případě použití ventilátorového okruhu s nuceným vzduchem poskytuje ventilátor přídavný přívod vzduchu v požadovaném objemu, což zvyšuje účinnost výměny vzduchu.

Výkon ventilátoru je zvolen na základě návrhových výpočtů požadované výměny vzduchu.

Tip! Při výběru vhodné jednotky se nedoporučuje odchýlit se od této hodnoty velkým způsobem (s marží), protože cena průmyslového ventilátoru přímo závisí na jeho výkonu. Navíc by to znamenalo zbytečné překročení nákladů v jeho dalším provozu.

Návrh ventilačního systému

Stejně jako vytvoření jakékoli jiné technické komunikace, předchází odsávacímu ventilaci výpočty a konstrukce.

Tento proces se provádí podle technických specifikací a sestává z:

• Stanovení optimálního výkonu ventilace pro místnost s určitým objemem a účelem.
• Výpočet délky a profilů vzduchových kanálů.
• Dokončení potrubí a dalších zařízení.
• Výpočet a výběr zařízení.
• Výběr spotřebního materiálu.

Stanovení výměny vzduchu

Hlavním technickým pokynem pro návrh ventilace je SNiP 41-01-2003, který reguluje normativní rychlost výměny vzduchu pro různé místnosti v závislosti na jejich funkčním účelu. Také tento dokument stanoví následující normy hodinové spotřeby vzduchu jednou osobou, v závislosti na zaměstnání:

Pozor! Je to kvůli pravidlům a předpisům, které existují pro systémy výměny vzduchu, doporučuje se instalovat odsávací ventilaci za pomoci specializovaných pracovníků.

• Pro výrobní prostory:

• S přirozenou ventilací - 30 m3.
• Bez přirozeného větrání - 60 m3.

Standardní násobnost výměny vzduchu - hodnota bez měrné jednotky, udávající počet dokončení výměny vzduchu v konkrétní místnosti během jedné hodiny:

• U obytných prostor - směnný kurz vzduchu je 1, avšak nejméně 30 m3 / h na osobu.
• U koupelen a kuchyní - směnný kurz vzduchu je 1,5, ale nejméně 60 m3 / h na osobu.

Pokud znáte tyto hodnoty a parametry místnosti, můžete návrhovou kapacitu ventilace vypočítat dvěma způsoby:

• První s použitím směnného kurzu vzduchu podle vzorce L = n * V, kde:

• L je vypočtený větrací výkon.
• n - normativní frekvence výměny vzduchu.
• V je objem místnosti, který je rovný výsledku jeho plochy a výšky.

Zpravidla požadovaný jmenovitý výkon ventilačního systému spadá do rozsahu:

• 100-500 m3 / h pro byty.
• 1000-2500 m3 / h pro soukromé domy.
• 1000-15000 m3 / h pro administrativní, skladové a průmyslové prostory.

Složení ventilačního systému

Po obdržení návrhové kapacity ventilace můžete začít sestavit rozložení jeho hlavních prvků.

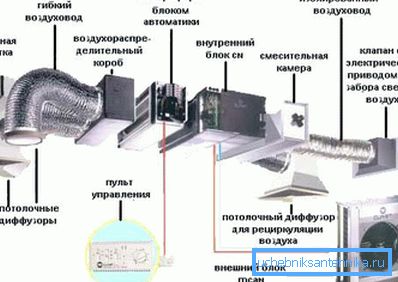

Složení typického větracího systému zahrnuje:

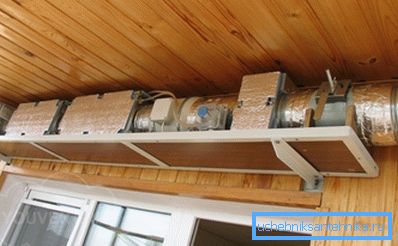

• Odvzdušňovací hadice - kruhová vzduchová průchodka nebo krabice s obdélníkovým průřezem pro rozvod vzduchu ve všech místnostech. Jeho délka, konfigurace a plocha průřezu závisí na uspořádání prostor, jakož i na konstrukčních rysech konkrétního systému a jeho účelu.
• Mřížka nasávání vzduchu je namontována přímo u vchodu do ventilačního kanálu.
• Ventilátor zaručuje dostatečnou výměnu vzduchu.
• Filtr pro čištění vzduchu z mechanických a chemických nečistot. Filtry se používají jak v nebezpečné výrobě (v garážích, v autoservisu apod.), Tak v každodenním životě. Existují dva typy filtrů:

• Vyměnitelné pro jedno použití.
• Vymazáno. Mohou být demontovány, vyčištěny a uloženy zpět.

Připomínáme, že návrh a instalace ventilačního systému je lepší poskytnout v rukou profesionálů.

Závěr

Nyní znáte rozdíl mezi přirozenou odsávací ventilací a uměle vytvořenou, vybavený v místnostech s vysokou vlhkostí. V tomto případě je lepší vytvořit tento systém před ukončením opravy, takže bylo snadnější skrýt nevzhledné větvení potrubí.

V prezentovaném videu v tomto článku najdete další informace k tomuto tématu.
