Vzdálenost mezi kanalizacemi a jinými standardními požadavky

Účelem psaní tohoto článku je sestavit základní požadavky na rozměry a vzdálenosti, které by měly být dodržovány při položení odtokového systému. Musíme zjistit, jaká je minimální vzdálenost mezi šachtovými šachty, jaká je velikost ochranného pásma čistírny a jaký je průměr kanalizačních trubek. Tak pojď.

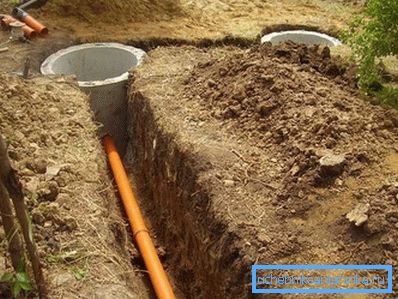

Kanalizační vrty.

Zdroje informací

Hlavním zdrojem informací pro nás bude Státní výbor pro stavebnictví SSSR, SNiP 2.04.03-85, přijatý v roce 1986. Upravuje pokládku vnějších kanalizačních sítí a stavbu souvisejících struktur.

Je zvědavé: téměř současně s tím byl přijat SNiP 3.05.04-85, který popisuje požadavky na výstavbu vnějších vodovodních a kanalizačních sítí. Pokud se první dokument věnuje především konstrukci odpadních systémů, druhý se zaměřuje na použité materiály a technologii instalace.

Budeme muset shromáždit některé informace v jiném dokumentu - kód pravidel SP 32.13330.2012. Jedná se o aktualizovanou verzi SNiP 2.04.03-85 schválenou v roce 2013, která nezrušuje její účinek, ale zavádí některé doplňky k textu.

Wells

Začneme s požadavky na umístění vrtů. K tomu je třeba začít tím, že zkoumáme jejich typy.

Typy a účel

  • Kontrolní vrty slouží k řízení práce kanalizace a především k jejímu čištění v případě nevyhnutelných zablokování.
  • Rotary - provádějte stejnou funkci v místech změny směru pohybu zásob. Jakékoliv ohýbání trubky je vždy místem zvýšeného rizika; přístup k tomu zcela vyřeší tento problém, což vám umožní vymazat upchání, když k němu dojde.
V foto - rotační kanalizační studni. Na místě obratu se provádí revize čističů.
  • Diferenciální kompenzace sklonu. Nadbytečná zkreslení není méně škodlivá pro práci systému odpadů než jeho nepřítomnost: příliš rychlý pohyb výtoku vede k tomu, že se v potrubí hromadí tuhé frakce, čímž postupně snižuje jeho vůli.
  • Rozbočovače jsou vybaveny na spojích potrubí.

Umístění

Nejmenší vzdálenost mezi šachtovými kanály podle SNiP pro šachty je určena velikostí potrubí, které je spojuje.

Průměr, mm Nejkratší vzdálenost, m
150 35
200 - 450 50
500 - 600 75
700 - 900 100
1000 - 1400 150
1500 - 2000 200
Více než 2000 250 - 300

Nodální studny, jak je snadné odhadnout, jsou vybaveny všemi místy, které se připojují k kanalizacím; rotační - kde trubka mění směr. Navíc by měly být v projektu stanoveny v místech změny svahu nebo úseku.

Rozměry

Sekce kulatého vrtu je opět určena řezem trubky:

  • Až 600 mm - 1 m;
  • 700 mm - 1,25 m;
  • 800 - 1000 mm - 1,5 m;
  • 1200 mm - 2 m.
Dvě nejoblíbenější velikosti kruhů.

Nicméně: s hloubkou větší než 3 m je nejmenší průměr 1,5 m.

Výška pracovní části studny (z podnosu nebo police na víko) se obvykle rovná 1800 mm. Je zřejmé, že instrukce není vždy použitelná: terén může vynutit zvýšení nebo snížení hloubky. Je-li 1,2 metru nebo méně, průřez se zvyšuje vzhledem k výše uvedeným hodnotám o 300 mm; zatímco by neměl být menší než jeden metr.

Hrdla nejsou vyrobena 700 mm; při použití velkých trubek by měli přeskočit čisticí nástroje.

Zúžením hrdla je těžké vyčistit studnu.

Trubky

Při pokládce odtokového systému by měly vycházet z následujících nejmenších hodnot potrubí:

Objekt Nejmenší průměr, mm
Intra čtvrtletní obytná a průmyslová síť 150
Uliční síť pro domácí a průmyslové použití 200
Intra-čtvrtletí bouře sítě 200
Síť bouře ulic 250
Intra čtvrtletní a pouliční síť v osadách s objemem vypouštění méně než 300 m3 za den 150

Navíc SNiP reguluje sklon potrubí.

To je důležité nejen pro externí sítě: tyto hodnoty by měly být dodržovány při pokládce vnitřních kanalizací rukama.

  • Pro trubky o průměru 50 mm je optimální sklon 0,035 (3,5 cm na jeden lineární metr).
  • Za 110 - 0,02.
  • 150-0,01.
  • 200 - 0,008.
Optimální a minimální povolený sklon pro nejoblíbenější velikosti.

Zóny hygienické ochrany

Jejich velikost je určena jak typem konstrukce, tak její výkonností.

Výstavba Velikost sanitární ochranné zóny v metrech s kapacitou tis. M3 / den
Až 0,2 0,2 - 5 5 - 50 50 - 280
Filtr pole 200 300 500 -
Zemědělské zavlažovací pole 150 200 400 -
Biologický rybník 200 200 300 300
Stanice čerpadel 15 20 20 30

Jaká by měla být vzdálenost od kanalizace do suterénu chaty?

Zde jsou parametry, které je třeba dodržovat při navrhování autonomní kanalizace pro soukromý dům (kapacita - méně než 15 m3 denně).

  • Sanitární ochranná zóna podzemního filtračního pole je 15 metrů.
  • Pro filtrační výkop nebo pískový a štěrkový filtr je to 25 m.
  • Septik může být postavena 5 metrů od základny a filtrační vrstva může být postavena na 8 °.
Umístění septiku v zahradě.

Otočí, hloubka

Jaký je nejmenší poloměr otáčení sběrné trubky?

  1. Se svým průřezem do 1200 mm se rovná průměru potrubí.
  2. Pokud je trubka tlustší než 1200 mm, minimální poloměr otáčení se rovná jeho pěti průměru.

Důležité: ve druhém případě by kontrolní vrty měly být konstruovány na začátku a na konci otočné křivky.

Jaká je minimální hloubka, kterou můžete položit kanalizaci?

Hodnota je určena především hloubkou zamrznutí půdy a zkušeností s provozem kanalizačních sítí v regionu.

Pokud nejsou k dispozici žádné provozní údaje, minimální hloubka kanálu je:

  • S průřezem až 500 mm - 0,3 m nad hloubkou zamrznutí půdy;
  • S větším průřezem - 0,5 m nad úrovní mrazu.
Minimální hloubka potrubí o průměru 0,5 m.

V obou případech může být vzdálenost od vrcholu trubky k povrchu země nebo značka nulové úrovně menší než 0,7 m. Cena porušení tohoto pravidla je zvýšená pravděpodobnost zmrznutí potrubí na špičce mrazu a poškození průjezdními vozidly. Pokud je z nějakého důvodu podmínka neuskutečnitelná, potrubí je uloženo v betonovém žlabu a dodatečně izolováno.

Závěr

Doufáme, že materiály nabízené čtenáři mu pomohou při návrhu a samostatné výstavbě. Jako obvykle video v tomto článku obsahuje další tematické informace. Úspěchy!
