Vodní studna: účel, odrůda, konstrukce

Vodní studna je důležitou součástí komunikace, která umožňuje plánovaná a nouzová opatření pro opravu, údržbu a instalaci vodovodních sítí. Budeme zvažovat typy těchto vrtů, způsoby jejich výstavby a ukázat, jak můžete postavit studnu pro akvadukt vlastním rukama.

Pro údržbu kritických oblastí nebo uzlů systému jsou konstruovány vodní studny.

Účel a odrůdy

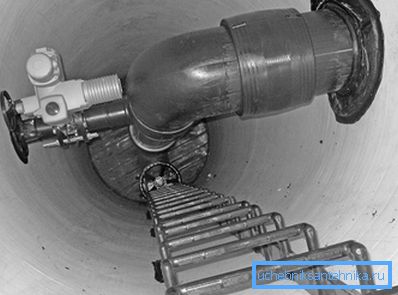

Stavba může zablokovat dvě potrubí najednou.

Voda instalovaná na vodovodních sítích je určena pro různé účely, z nichž hlavní jsou:

  • Řízení míst větví, průsečíků a oblouků hlavních potrubí. Jak je správné, každá síť je rozdělena na rovné úseky, na začátku a na konci kterých jsou instalovány studny pro přístup do potrubí v případě nehody nebo plánovaných opatření. Navíc jsou to otáčky a větve, které obsahují spojky a příruby, které jsou nejčastěji náchylné k úniku;
  • Schopnost přístupu do míst ventilů, nastavení a vypnutí a nastavení ventilů. Často jsou na křižovatkách a větvích potrubí instalovány různé ventily pro řízení toku, pro které je vybudována vrata;
  • Umístění čerpacích stanic, měřících zařízení a dalších zařízení. Na linku je umístěno několik různých zařízení a jejich plnění není zajištěno. Aby se taková zařízení mohla ubytovat a přístup k nim, stavíme speciální nádrže;
  • K příjmu a odvodnění vzniklého v důsledku havárie nebo plánovaného vypouštění vody mohou být na vodovodní přípojce instalovány speciální přítokové a drenážní studny;
  • V autonomních vodovodních systémech může studna sloužit jako zdroj pitné vody nebo hrát roli kissonu nad hlavou vrtu;
  • Inspekční a údržbářské nádrže jsou také instalovány na vstupních místech potrubí do domů nebo procházejí jinými překážkami.

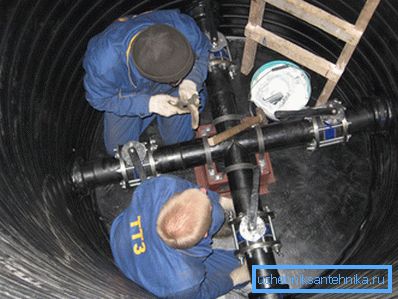

Na obrázku je znázorněn přístup zaměstnanců k kontrolním bodům systému pomocí studny.

Dávejte pozor! Jak je vidět, jmenování vodovodu může být jiné, ale všechny jsou určeny pro činnosti spojené s kontrolou, opravou nebo údržbou vodovodních sítí.

V závislosti na účelu lze zařízení rozdělit na odrůdy, mezi které patří:

  • Inspekční jamky. Určeno pro řízení různých kritických míst a oblastí;
  • Umístění strojovny a zařízení. Zde instalují čerpadla, měřidla, převodovky a další zařízení;
  • Kontrolní body, kde jsou umístěny brány, kohouty, šoupátka a další ovládací prvky systémových parametrů;
  • Odvodňovací jímky určené ke sběru, absorpci a odvodnění vody.

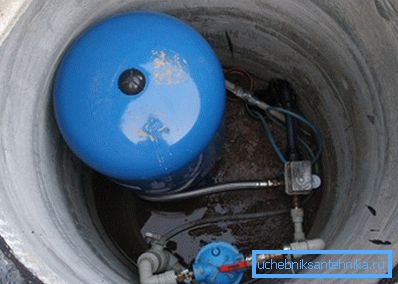

V zásobníku lze umístit hydroakumulátor a další zařízení.

Příkladem odvodňovacího zařízení je vlhká studna ve vodovodním systému. Je třeba vypustit vodu ze systému v případě opravy: kapalina je odesílána do této nádrže, odkud je čerpána.

Metody konstrukce a materiálů

Cihla

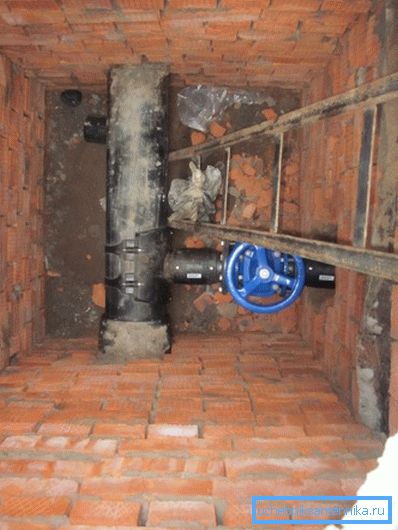

Můžete postavit studnu pro instalaci z cihel.

Moderní sortiment stavebních materiálů a technologií je obrovský, takže může být spousta způsobů, jak budovat hydraulické konstrukce. Jednou z takových metod je konstrukce nádrže z cihel.

Cihla je známým tradičním stavebním materiálem, jehož kvalita a spolehlivost jsou nepochybné a časově ověřené. Samozřejmě z ní můžete postavit krásnou studnu pro systém zásobování vodou, který bude trvat mnoho let.

Během výstavby centralizovaných sítí státními a žoldarskými službami se tento materiál prakticky nepoužívá, ale soukromí obchodníci ho používají poměrně často.

Zpravidla jsou stanoveny body umístění hydraulických konstrukcí (CTA) předem, při současném vyvíjení zákopů vykopávají jámy pro jejich instalaci.

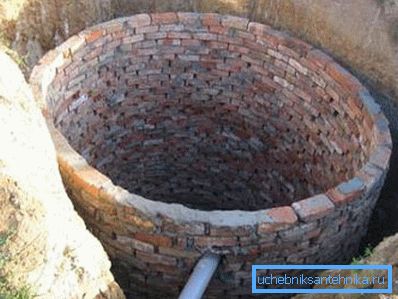

Vykopávky ve stádiu rozvoje půdy.

Tímto přístupem musíte provést následující kroky:

  1. Zarovnejte, kompaktujte a nalijte písek a štěrk dna jámy;
  2. Nalijte zesílenou nebo nevyztuženou železobetonovou desku dolů;
  3. Umístěte stěny budovy s ohledem na otvory pro vstup a výstup trubek. Obvykle se používá poloviční kladení se standardním ligováním řádků;
  4. Zakryjte stěny betonovým krytem s otvorem pro poklop;
  5. Provádějte vnější hydroizolaci stěn;
  6. Spusťte záplatu.
Obvykle se používá v polo-cihel.

Dávejte pozor! Při konstrukci otvorů je nutné vzít v úvahu rozměry hypotečních skel, nikoli trubky. Při vstupu do potrubí je nutné přijmout opatření k hydroizolaci míst vstupu do komunikací.

Nevýhodou metody je vysoká cena cihel, složitost práce a relativně velká doba výstavby.

Plastové

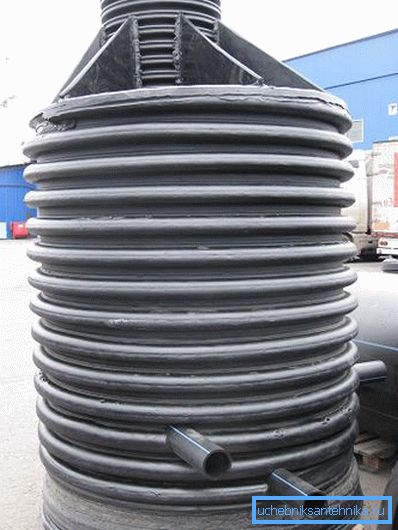

Plastové výrobky získávají stále větší popularitu.

Poměrně nový, ale velmi populární typ hydraulických konstrukcí je plastové nádrže. Plně splňují standardy schválené velikosti a jsou připraveny k provozu, mají specializované vstupy pro komunikaci s těsnicími systémy, schodišti a poklopy.

Použité materiály jsou velmi odlišné - polypropylen, polyethylen, polyvinylchlorid atd. Obvykle se stěny trupu vytvářejí výztuhy a zvlnění pro zpevnění konstrukce. Na žádost zákazníka může mít výrobek izolaci a další doplňkové systémy.

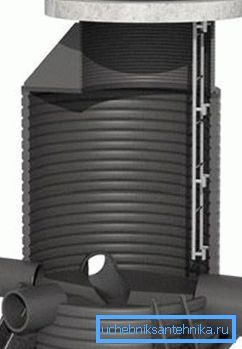

Zařízení je vybaveno všemi potřebnými zařízeními.

Instalace je jednoduchá: nádrž se instaluje na připravenou betonovou nebo štěrkovou podložku, upevňuje se speciálními kotvami (kabely, konzoly, montážní uši) a pokryje se. Produkty s vyztuženým trupem mohou být naplněny obyčejnou zeminou nebo pískem, obyčejné nádrže s plochými stěnami by měly být naplněny pískově-cementovou směsí.

Plastová nádrž je jednoduše instalována na správném místě, pevná a naplněná.

Pozitivní aspekty použití tohoto typu konstrukce jsou rychlá instalace, snadná instalace a úplná těsnost stěn, které se nebojí delšího kontaktu s vodou. Nevýhodou je poměrně vysoká cena.

Železobeton

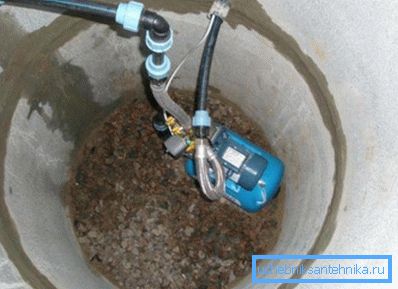

Beton je nejoblíbenějším materiálem pro stavbu hydraulických konstrukcí.

Nejčastějším a nejoblíbenějším materiálem pro stavbu vodních studen dnes je železobeton. Je to nejtrvanlivější, spolehlivější a trvanlivější konstrukční metoda.

Existují dva způsoby použití betonu:

  1. Odlévání do připraveného bednění. Poměrně namáhavá metoda, ale výsledkem je monolitická, trvanlivá a velmi spolehlivá konstrukce;
  2. Výstavba prefabrikovaného betonu. V takovém případě se k předmětu dodává hotový betonový výrobek, což jsou v našem případě válcové kroužky. Z kruhů tvoří sloupec, který je pokryt betonovým krytem s šachtou.

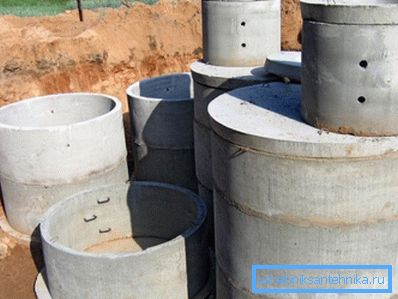

Prefabrikované konstrukce jsou přijatelnější.

Podívejme se podrobněji na konstrukci prefabrikátů.

Například jsme sestavili krok za krokem instrukce:

  1. Spodní část jámy je podtlaková, pak vyrábíme pískovcový podklad a vylejeme železobetonovou desku o tloušťce 100 - 150 mm;
Vytvoření konkrétního polštáře.
  1. Vnější kroužky jsou ošetřeny hydroizolační hmotou, tmelem nebo pronikající izolací. Na vypočítaných místech vyřezáváme otvory pro trubky pomocí koronového řezačky;

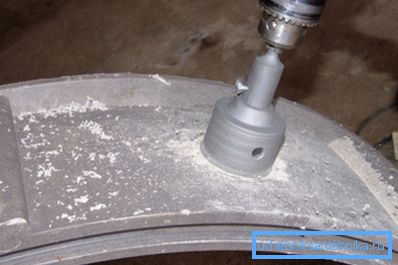

Vyřízněte otvory a zajistěte vodotěsnost.
  1. Prvním kroužkem spustíme na podestýlce z cementového písku a nastavíme úroveň přísně horizontálně. Poté použijeme řešení na místo kloubu a nastavíme další kroužek, aniž bychom zapomněli na kontrolu úrovně;
  1. V případě nestandardní hloubky může být poslední kroužek nahrazen přídavným prvkem požadované velikosti.. Střešní krytku pokryjeme betonovým krytem s průlezem;
Nainstalujte kryt s otvorem.
  1. Klouby utěsněte roztokem s přídavkem kapalného skla nebo speciální tmely pro švy;
Zpracováváme švy.
  1. Strukturu naplníme stlačením vrstvy po vrstvě spojením výztuží nebo pomocí vibrotoolu.
Návrh spánku.

Dávejte pozor! Je lepší udělat předběžný výkres studny. To pomůže vyhnout se nepřesnostem a chybám během práce.

Závěr

Studna pro řízení a údržbu inženýrských sítí je důležitým prvkem systému dodávky vody pro spotřebitele. Díky němu má rychlý přístup k nejdůležitějším uzlům vodovodního systému.

Video v tomto článku umožňuje vidět proces montáže vlastním očima.
