Venkovní kanalizace: jak rychle a levně postavit spolehlivý

Systém odstraňování odpadních vod ze soukromé obytné budovy, na rozdíl od bytu, se skládá ze tří hlavních prvků. Jedním z nich je venkovní odpadní voda. Navzdory zjevné jednoduchosti má pokyn k položení vnějšího potrubí mnoho nuancí a vlastností, které budou popsány níže.

Použité materiály

Před zahájením montáže externího kanalizačního systému je nutné určit materiál, ze kterého jsou vyrobeny potřebné kanalizační potrubí, armatury a armatury.

V současné době platí:

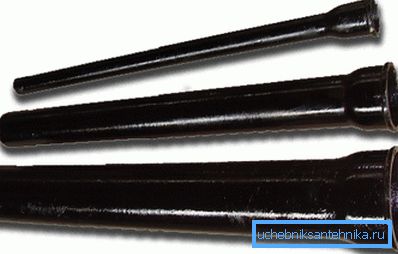

• litinu - potrubí zváží poměrně hodně, má hrubý vnitřní povrch, který přispívá k vytváření blokády stoky a pro instalaci vyžadují použití specializovaného inženýrského vybavení;
• betonu - masivní konstrukce, které se zřídka používají pro výstavbu jednotlivých vnějších kanalizačních sítí;
• keramiky - dobrá volba, ale výrobky jsou příliš křehké a mohou být poškozeny při pokládání;
• azbestocement - potrubí vyrobené z ní jsou také docela křehké a prakticky nebyly v poslední době používány kvůli vzhledu modernějších materiálů;
• plast;
• sklolaminát.

Plast je obzvláště populární.

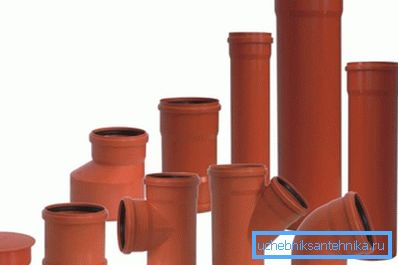

Takové potrubí a armatury:

• mít malou hmotnost;
• mít dobrou sílu;
• odolné vůči chemikáliím;
• pro instalaci nevyžadují speciální zařízení;
• hladký vnitřní povrch zabraňuje ucpání;
• materiál je schopen odolat nízkým okolním teplotám.

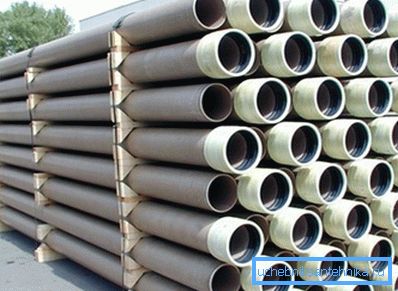

Co se týče skelných vláken, je možné použít i externí odpadní vodu tohoto materiálu, ale cena těchto dílů bude mnohem vyšší.

Existuje několik typů plastových trubek:

• polypropylen;
• polyethylen;
• polyethylenchlorid - nejlepší volbou, protože může odolat nízké teplotě okolního vzduchu a tekutině s vysokým průtokem.

Tip! Pro instalaci kanalizačního potrubí napojeného na vnitřní kanalizaci se septikem stačí použít plastové výrobky o průměru 110 mm. V případě, kdy bude potrubí vystaveno vnějšímu zatížení, zakoupte dvousložkové vlnité díly.

Odhad nákladů na zakoupené materiály a instalační služby bude velmi užitečný. Některé práce, které poskytuje, lze provést nezávisle, což vám ušetří peníze.

Proces montáže

Požadavky na regulační dokumenty

Při vytváření zvažované inženýrské sítě je nutné dodržovat určité normy stanovené příslušnými dokumenty. SNiP na vnějším vodovodu a kanalizaci budov mají číslo 3.02.01-87.

Zvažte základní požadavky výše uvedených pravidel:

1. Šířka trubkového výkopu by měla být vhodná pro pokládku. Minimální vzdálenost mezi boční stěnou výkopu a potrubím je 20 cm (pro potrubí do velikosti 220 mm) a 35 cm pro velké části.
2. Spodní část příkopu by měla být plochá, neměla by mít oblasti zmrzlé půdy, kameny a pevné inkluze, které budou položeny kanalizační trubky. Všechna tato místa by měla být posypaná volnou půdou.
3. Pro uspořádání polštáře je nutné použít písek nebo drcený kámen s podílem nepřesahujícím 20 mm. Tloušťka vrstvy - 15-20 cm. V místech tvarovaných dílů by měla být provedena jámka, která umožní přesné umístění trubky.
4. Vykopaná zemina může být použita k naplnění potrubí v případě, že neobsahuje kameny a jiné prvky, které mohou zničit plast. Také by měla být půda vhodná pro zhutňování. V opačném případě je nutné aplikovat písek.
5. Je nutné kompaktovat každou vrstvu až do tloušťky 10 cm.

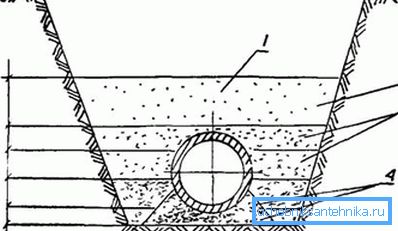

Externí kanalizace podle SNiP je vyplněna podle následující schématu (viz obrázek):

1. Oblast, kde je zakázáno podbíjení.
2. Umístěte jej do horní části, kde je těsnění možné ručně.
3. Prostor, který vyžaduje pečlivé vrtání vrstvy po vrstvě.
4. Polštář kompaktní se speciálními ručními nástroji.

Proces montáže

Externí odpadní vody je možné položit vlastními rukama. Nemusíte mít zvláštní znalosti a speciální dovednosti.

Rozdělíme popis práce na návrh systému na několik etap:

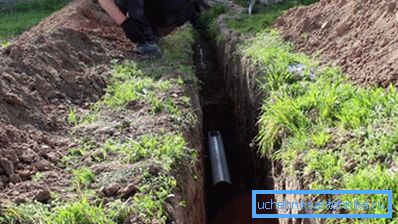

1. Spodní část dříve vykopaného příkopu je naplněna vrstvou písku o tloušťce 150 až 200 mm, která je pečlivě tažena ručně (bez použití speciálních strojů).

1. PVC potrubí a oranžová armatura se používají pro instalaci potrubí. Všechny konce a zásuvky by měly být důkladně vyčištěny od nečistot a prachu.
2. Práce by měly začít od suterénu domu a postupně se přesunout do skladovacího vrtu nebo do septiku. Pokud je vnitřní odpadní potrubí vytlačeno, stačí pouze položit zásuvku vnější části na konci. V opačném případě musíte vyvrtat otvory, nainstalovat spojovací trubku a upevnit je pomocí cementové malty nebo tmelu.

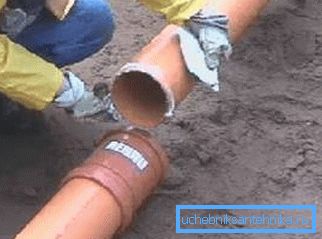

1. Pro spojení prvků dohromady stačí vložit hladký konec jednoho z nich do zásuvky druhého. Těsnost zajišťuje, že je k dispozici gumové těsnění. Lze jej spolehlivě namazat pomocí silikonového nebo tekutého mýdla.

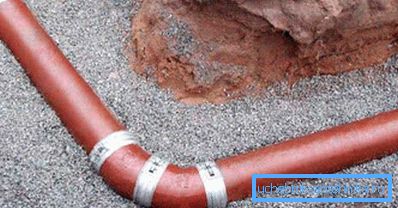

1. Připojený k výtokové trubce je umístěn na pískovém polštáři. Nezapomeňte, že při běžném provozu systému je třeba dodržet sklon 2 cm na metr potrubí.

1. Pokud je nutné změnit směr pohybu kanálu, použijí se ohyby. Vytvořte hladké křivky (15, 30 nebo 45 stupňů).

Dávejte pozor! Pokud délka odvodňovacího systému přesáhne 12 metrů, je nutné vybavit kontrolní vrty, kterými je vyčištěna vnější kanalizace. Minimální délka mezi nimi je 15 metrů nebo při každém otočení o 90 stupňů.

1. Na rozdíl od vnitřního kanalizačního systému musí být dokování důkladně prováděno, protože externí systém nepodléhá velké tepelné roztažnosti.
2. Sjednocené a položené na spodní straně šikmé trubky se nalévají na boční straně písku pomocí ručního manipulátoru. Horní vrstva kryjící potrubí nemusí být zhutněna.

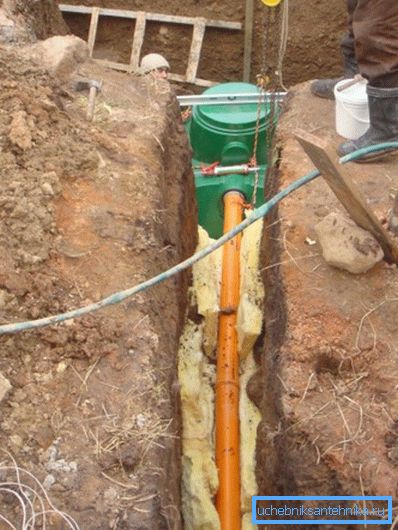

3. Pro izolaci systému můžete použít pěnový polyetylén. Tím se zabrání zamrznutí odpadních vod v zimě s nedostatečným prohloubením potrubí.

1. Zhora je potrubí pokryto vrstvou písku až do tloušťky 15 cm, pak je v příkopu uložen elektrický kabel, který slouží k napájení zařízení septiků nebo biologické čisticí stanice, po které se vylupovaná zemina nalije na písek.

1. Pamatujte si, že v průběhu času se příkop zmenšuje, protože je lepší vylévat půdu kopcem.

Konstrukce vypouštěcího potrubí

Rovněž potrubí o průměru 160 mm, umístěné také do výkopu, slouží k odstranění vyčištěného žlabu.

Podstata práce je následující:

1. Ve spodní části předem vykopané příkopové pískové polštářky. Pak je písek plný.
2. Trubky jsou propojeny a položeny na připravené základně. Nezapomeňte, že je také nutné sledovat svah, který umožňuje tok vody pod vlivem gravitace.
3. Konec potrubí je zobrazen ve zvláštním příkopu.
4. Poslední etapou je plnění potrubí pískem, které je pak pokryto dříve vykopanou půdou.

Dávejte pozor! Voda může být vypouštěna pouze z biologického čistírny. Pouze poskytuje kapalinovou filtraci až do výše 95%, což zabraňuje znečištění životního prostředí.

Užitečné tipy

Při navrhování a výstavbě venkovních odpadních vod zvážit následující nuance:

• počet otáček potrubí, jakož i spoje různých prvků a tvarových částí by měly být minimální;
• trubkové zásuvky by měly směřovat k toku vody;
• armatury a zásuvky nelze zkrátit;
• Doporučuje se upevnit vodorovnou šňůru pro ovládání svahu potrubí v příkopu.

Aby se zabránilo tvorbě ledu v kanalizačním systému, doporučuje se ohřívat potrubí. K tomu, jak již bylo zmíněno, se používá pěna. Ale můžete použít jiné materiály, včetně topného elektrického kabelu (nutný, když je kanalizační systém položen nad hloubku zamrznutí půdy).

Závěr

Venkovní odpadní vody jsou velmi důležitým prvkem systému odvodnění špinavé vody. Porušení jeho provozu vede k nefunkčnosti celé sítě a někdy k vyřešení problému je velmi obtížné. Proto pečlivě a pečlivě přistupovat k provádění všech typů práce popsaných výše. Podrobněji o instalaci kanalizačních systémů je možné se naučit z videa v tomto článku.
