Tlaková kanalizace

Tlaková odpadní voda je síť, jejíž spojmi jsou jímka, čerpací stanice a potrubí, které silové kanály dopravují. Umístění konců odpadních vod připojením k existující síti. K tomu, aby bylo zařízení na odtokové potrubí stlačeno, jsou nezbytné určité znalosti a dovednosti.

Charakteristiky

Kanalizace je gravitace a tlak. Každý systém je uspořádán na základě vnějších podmínek. Pokud externí faktory neumožňují vybudovat samonasávací kanalizační systém, je vybudován tlak, který má své výhody:

• Dlouhá životnost. Pokud se vezmeme v úvahu litiny, PE nebo PVC trubky, které se často používají pro tlakové splašky, nedávno byly vyrobeny dostatečně vysoké kvality.
• Pravděpodobnost blokování potrubí je minimalizována. Moderní čerpadla jsou vybavena řeznými hranami, které rozdrtí tkáně a jiné tuhé frakce v domácích odpadních vodách.
• Srovnávací úspora. To se týká tlakové kanalizace, která má velkou délku a malý průměr.
• Jednoduchá pravidla provozu.
• Relativně jednoduchá a rychlá instalace. K instalaci připraveného KNS nepotřebujete provádět rozsáhlé zemní práce. Totéž platí pro instalaci tlakových potrubí, které běží téměř rovnoběžně s reliéfem země.
• Compact CND. Čerpací stanice pro tlakovou splašku nevyžaduje mnoho prostoru, takže může být instalována i v suterénu domu.

Tlaková kanalizace je uspořádána v následujících případech:

• Domovní odpadní potrubí pro domácnost v soukromém domě je umístěno pod připojovacím bodem, například stávající kanalizační síť;
• terén podél linie kladení tlakových odpadních vod má výrazné rozdíly;
• použít uzavřenou metodu pokládání potrubí přes silnici;
• typ půdy nebo jiné důvody vylučují možnost hlubokého výkopu;
• tlakové potrubí malého průměru.

Projekční práce

Konstrukce tlakových odpadních vod může vytvořit jakoukoli příslušnou organizaci specializovanou na výstavbu. Pokud máte potřebné znalosti, může být tato práce provedena nezávisle.

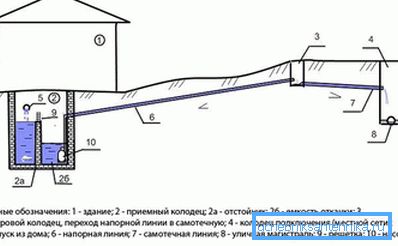

Projektování tlakových kanalizací začíná studiem geologických a geodetických průzkumů. Vychází z nich studna, která je vybrána v síti stávajícího kanalizačního systému a na ní je přitahována cesta kladení potrubí. Během návrhu se určí hloubka pokládky potrubí a jeho průměr, budou označeny konstrukce a vybavení na silnici, bude vybráno čerpadlo, bude vybrán jeho typ a kapacita. Chcete-li zvolit čerpadlo, je třeba provést výpočet hydrauliky a naplánovat společnou práci tlakového potrubí a jednotky. Při výběru čerpadla je třeba vzít v úvahu geometrickou výšku zdvihu a tlakovou ztrátu podél délky tlakového kanalizačního potrubí. Při pokládce potrubí je nutné vzít v úvahu terén a pokusit se příliš hluboce prohloubit potrubí. Chcete-li to provést, musíte po délce trasy změnit svahy. Jímka jímky by měla být nejnižší v systému. Pokud existuje možnost, je žádoucí nainstalovat studnu se zařízením na dálnici, ve které se bude tlakový kanalizační systém proměňovat v gravitační tok. Pokud to dovolí, gravitační potrubí by mělo být co nejdéle a tlakové potrubí by mělo být kratší.

Tip! Často je několik vlastníků sousedních budov, které mají ušetřit na stavbě odpadních vod, spokojeni se společným přijímačem, ke kterému spojují své vnitřní systémy a z nichž staví jednu tlakovou větev.

Zvláštní funkce

Čerpací stanice je hlavní složkou tlakových odpadních vod. Konstrukce KNS zahrnuje rotor, který má řezné hrany. Díky tomu jsou pevné frakce rozdrceny a nezasahují do výstupu, aby mohli volně procházet potrubím, jehož průměr může být až 110 mm. Všechny části čerpadla jsou vyrobeny z vysoce pevného kovu, proto má zařízení spíše dlouhou životnost. Namísto litinových trubek, které se nedávno používaly při instalaci tlakových odpadních vod, se stále častěji používá polyethylen nebo polyvinylchlorid. S průměrem trubek do 90 mm jsou tyto výrobky dodávány ve svitcích, což je vhodné pro instalaci.

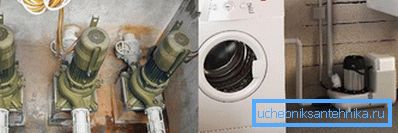

Stanice čerpadel lze rozdělit do dvou typů:

• Intra-house. Takový KNS odvádí odpadní vodu z jednoho domu. Zahrnuje čerpadlo s mlýnem a plastovým pouzdrem. Tato konstrukce je zpravidla instalována v suterénu.
• Venkovní Jsou určeny pro čerpání odpadu z několika domů. Čerpávají vodu z nádrže, do které se z různých budov dostávají gravitace odpadních vod. Odpadová voda je dodávána do čistírny odpadních vod nebo do stávajícího kanalizačního systému.

Pokud potřebujete přípojku k tlakovému kanalizačnímu systému, potřebujete shromáždit potřebný počet povolení a certifikátů, vypracovat dohodu o příjmu odtoků a zavolat speciální konstrukční posádku.

Výběr čerpadla

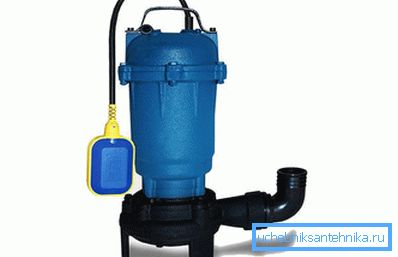

Typ čerpadla je vybrán v závislosti na složení odpadní vody. U kanalizace ekonomického původu ze sprchy, umyvadla a umyvadla může být vhodné běžné čerpadlo. Ale jelikož se používají také fekální nečistoty z toaletní misky, které mohou také získat pevné částice, musí být čerpadlo vybráno pomocí brusky. Jeho přítomnost snižuje průměr tlakového potrubí na 40 mm.

Vzhledem k tomu, že velké objemy kapaliny jsou vypouštěny z lázní, fontů a bazénů, čerpadla musí mít vysoký výkon. Kromě toho by měla být jejich nepřetržitá práce dlouhodobě zajištěna. Dalším faktorem, který je třeba vzít v úvahu při výběru typu čerpadla, by měl být navržen pro teploty vody až 70? C, pocházející z odtoků myčky nádobí a pračky.

Při instalaci čerpadla existují určitá pravidla:

• teplota značky plus by měla být vždy na místě instalace čerpadla;
• místo pro instalaci KNS musí být vyčištěno a má přístup k přístupu;
• v dolní části konstrukce musí být instalován opěrný ohyb se speciální přírubou;
• tlakové potrubí je podepřeno na koleni;
• potrubí v horní části jímky je připevněno konzolou upevněnou ke stěně konstrukce;
• potrubí musí být instalováno podle pravidel - bez deformací a namáhání. Průměr odtokového potrubí musí být menší než přívod;
• aby se vyloučil zpětný proud, jsou na tlakové trubce uspořádány zpětný ventil a ventil;
• pro spouštění a zvedání čerpadla se používá řetězec upevněný na jednotce a vodící konstrukce;
• kdy čerpadlo dosáhne dolního kolena, dojde automaticky k těsnému spojení.

Prefabrikované jímky

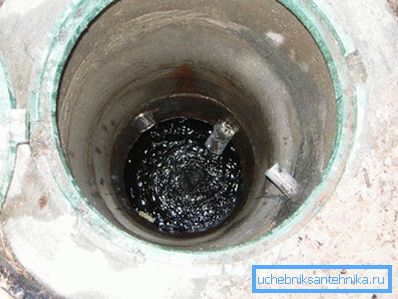

Když nastane zařízení na odvádění tlakové hlavy, je prefabrikovaná vrata důležitým článkem konstrukce. Musí být instalován v blízkosti domu pro příjem odpadních vod. Dno a stěny studny musí být zajištěny spolehlivou hydroizolací. V opačném případě je vysoká pravděpodobnost, že odpadní voda uniká do země. Povrchové úpravy se obvykle vyrábějí s betonem, sutinami nebo pečenými cihlami. Tloušťka by měla být asi 25 cm. Vnější strana stěn může být izolována vrstvou bitumenu, z vnitřní strany je vrstva omítnutá, to znamená, že se švy přehrají. Často se používá při stavbě betonových prstenců, které jsou uloženy na speciální desce.

Aby bylo možné čerpadlo pracovat déle, je žádoucí uspořádat studnu ze dvou částí. První část bude shromažďovat odpadní vodu. Ve druhém případě je třeba nainstalovat čerpadlo, které bude fungovat po přetečení vody z prvního oddělení a dosažení určité úrovně. V tomto případě zůstávají tuhé frakce v první části.

Tip! Pokud je studna jednopodlažná, je instalováno ponorné čerpadlo na odpadní vody s mlýnem.
