Telefonní kanalizace: vlastnosti konstrukce a provozu

Telefonní kanalizační systémy jsou podzemní stavby konstruované s použitím potrubí a vrtů. Zařízení jsou určena pro skryté a bezpečné umístění nízkonapěťových nebo optických kabelů. V tomto článku se podíváme na to, jaké typy komunikačních kanálů se dnes používají a jaké jsou jejich využití.

Hlavní typy jsou jejich konstrukční prvky.

Kanalizační komunikace je podle účelu rozdělena do dvou typů:

• Hlavní odpadní vody - Jedná se o složitý systém, který se skládá z trubek, studní a dalších prvků určených pro pokládání kabelového kabelu.

Stavba začíná ve stanicích a vede po hlavních tratích. Během dálnice, v určité vzdálenosti od sebe, jsou inspekční studny a distribuční skříně.

Jímky jsou určeny pro kontrolu integrity kabelů a pro jejich naléhavou výměnu nebo opravu. Speciální distribuční zařízení je instalováno v distribučních skříních, z nichž je hlavní linka rozdělena na sekundární rozvody.

• Distribuční kanalizace je potrubí s menším průřezem průměru než potrubí, které slouží k položení linky. Konstrukce pocházejí z distribučních zařízení a vedou přímo ke koncovým uživatelům.

Důležité: Je obvyklé položit pouze hlavní linku v hlavním potrubí. Proto je v distribučních kanálech položen menší průměr kabelu. Ale pokud se různé cesty shodují, mohou být položeny do jednoho potrubí.

V souladu s konstrukčním znakem komunikace je odpadní voda rozdělena na:

• Modifikace s jedním otvorem, ve kterých je potrubí po celé délce jediným kanálem;

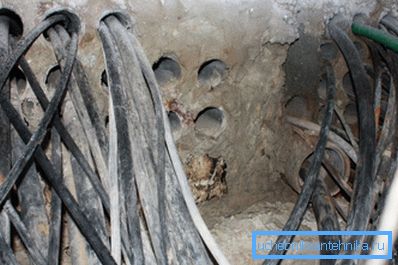

• Modifikace více vrtů, při kterých se používají bloky z několika trubek.

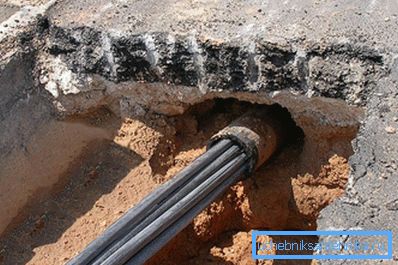

Pravidla pro výstavbu telefonní kanalizace naznačují možnost použití nejen betonových a keramických, ale i polyetylénových trubek, jejichž cena je méně vysoká.

Výběr trubek je určen podle geodetických vlastností regionu. Před provedením stavebních prací je tedy vypracován projekt, ve kterém se spolu s parametry jako je hloubka a průměr pokládky uvádí typ potrubí podle použitých materiálů, jakož i typu a počtu šachet.

Správně navržená a zkonstruovaná kanalizace umožňuje provádět výměnu těsnění a instalaci kabeláže vlastním rukama. Rovněž můžete pravidelně provádět měření a údržbu linky bez nutnosti otevírání povrchu vozovky nebo uzemnění.

Navíc správně navržená a konstruovaná konstrukce poskytuje optimální ochranu pro instalované vedení od elektrochemické korozi a mechanického poškození.

Požadavky na stavební práce

Konstrukce telefonní kanalizace probíhá v souladu s řadou technických požadavků, pravidel a předpisů (viz také článek Připojení pračky na kanalizační systém a dodávku vody: 5 jednoduchých a nezávislých kroků).

Hlavním požadavkem na výstavbu telefonních sítí je dlouhá provozní doba zařízení. Dodržování tohoto požadavku je podmíněno výkonem a spolehlivostí struktur.

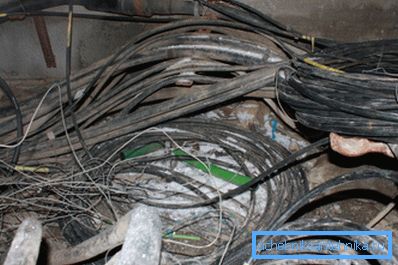

V souvislosti s příchodem sítí s optickými vlákny jsou kanalizační systémy postaveny s ohledem na možnost pokládky obou typů sítí. V některých případech jsou stavěna samostatná potrubí, určená pro individuální pokládání optického vlákna.

Při návrhu a následné výstavbě kanalizace je nutné zajistit ochranu před těmito faktory:

• pronikání plynu nebo vody do potrubí a vrtů;
• korozní procesy (elektrochemická koroze);
• tektonická činnost a v důsledku toho mechanické účinky a poškození sítí;
• teplotní účinky.

V souladu s konstrukčními pravidly při pokládce podzemní kabelové sítě je neprůchozí část ulice vybrána s kvalitní povrchovou plochou vozovky. Nedoporučuje se položit potrubí pod křižovatky silnic a železnic, kde je na zemi kladeno podstatné mechanické zatížení.

Vlastnosti konstrukce zobrazovacích zařízení

Pokyny pro návrh a následnou výstavbu komunikačních kanalizací vyžadují přítomnost různých typů sledovacích zařízení.

Kontrolní vrty mohou být následující typy:

• kontrolní body - jsou instalovány na přímých úsecích tratí;

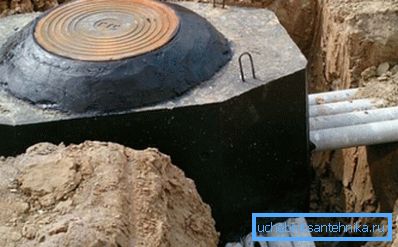

• úhlová - instalovaná na ploše otáčení s úhlem větší než 15 °;
• větvení - instalováno v těch oblastech, kde je cesta rozvedena do několika různých směrů;
• stanice - jsou instalovány na úsecích dodávky trasy do telefonních ústředen.

V souladu s požadavky na výstavbu telefonních splašků by se šachty měly nacházet ve vzdálenosti nejvýše 150 m od sebe. Takové požadavky jsou dány úvahami o jednoduchosti a účinnosti nadměrného zapojení mezi studny během oprav a instalací.

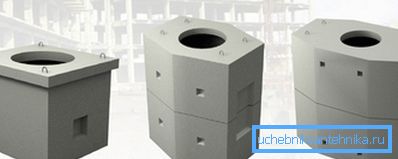

Železobeton může být prefabrikovaný a prefabrikovaný. Dnes je povoleno používat šachty z jiných materiálů. Jeho využití by však mělo být motivováno charakteristikami místa nebo charakteristikami půdy, do níž se síť prohlubuje.

Důležité: Aby se zvýšila kapacita odpadních vod, již provozovaná prohlídková zařízení nejsou rekonstruována, ale jsou doplněna novými studny, které jsou umístěny v těsné blízkosti starých pozorovacích zařízení.

Požadavky na pokládací kanály

Pokyny pro pokládání potrubí musí splňovat řadu požadavků, mezi které patří následující body:

• Vnitřní povrch použitých trubek by měl být bez ohledu na typ použitých materiálů hladký.
• Bez ohledu na typ použitých trubek by konečná konstrukce neměla škodlivý vliv na elektroinstalace.
• Dokončené potrubí by mělo být odolné proti mechanickému zatížení, teplotním změnám a účinkům podzemní vody.
• Při uspořádání distribučních sítí by měly být použity polyetylénové trubky s vnitřním průřezem 55-58 mm.
• Při uspořádání kmenových sítí se používají trubky z betonu nebo azbestového cementu s průměrem vnitřního průřezu 90-100 mm. V některých případech lze použít polyethylenové analogy o průměru nejméně 63 mm.

Funkce pokládání sítě

Kanály mohou být umístěny kabely pro všechny typy komunikace.

Pokládka se provádí v souladu s následujícími požadavky:

• Pokládka se provádí ve volných komunikačních kanálech, kde by se nemělo nacházet více než šest drátek stejného typu.
• Komunikační kanály, ve kterých je vlákno vedeno, by neměly být použity pro připojení k elektrickému vedení.
• Pokud je kanál obsazen elektrickými kabely, může být položení nepálených optických vláken povoleno pouze u předem položených polyetylénových trubek PND-32-T.
• Pancéřové kabely jsou umístěny na volných i obsazených kanálech bez použití polyetylénových trubek.
• Pokládání neporušených vodičů se provádí v kolektorech malého průřezu.
• Průměr průložených komunikačních kabelů nesmí překročit 75% průměru průřezu kanálu.

Metody pokládání kabelů

Metody tažení kabelů závisí na typu a hmotnosti.

Tyto parametry je nutno vzít v úvahu při výběru vhodné metody a vhodného nástroje.

• Kabely o hmotnosti nejvýše 1500 kg / km jsou ručně taženy pomocí syntetického nebo ocelového kabelu;

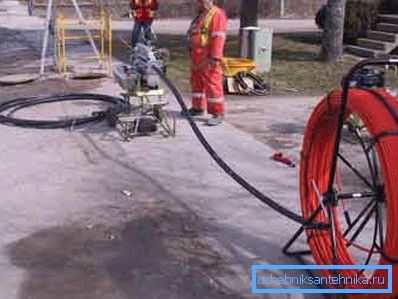

• Kabely o hmotnosti nejvýše 6000 kg / km jsou čerpány ručním navijákem vybaveným ocelovým kabelem o průměru nejméně 8 mm;
• Kabely o hmotnosti více než 6000 kg / km jsou taženy strojem a ocelovým lanem o průměru nejméně 11,5 mm.

Závěr

Nyní víte, co je moderní telefonní linka, jak je postavena a jak je provozována. Více užitečných a informativních informací naleznete v tomto článku (podívejte se také na článek Polypropylenové kanalizační potrubí - inovační řešení v oblasti instalatérských zařízení).
